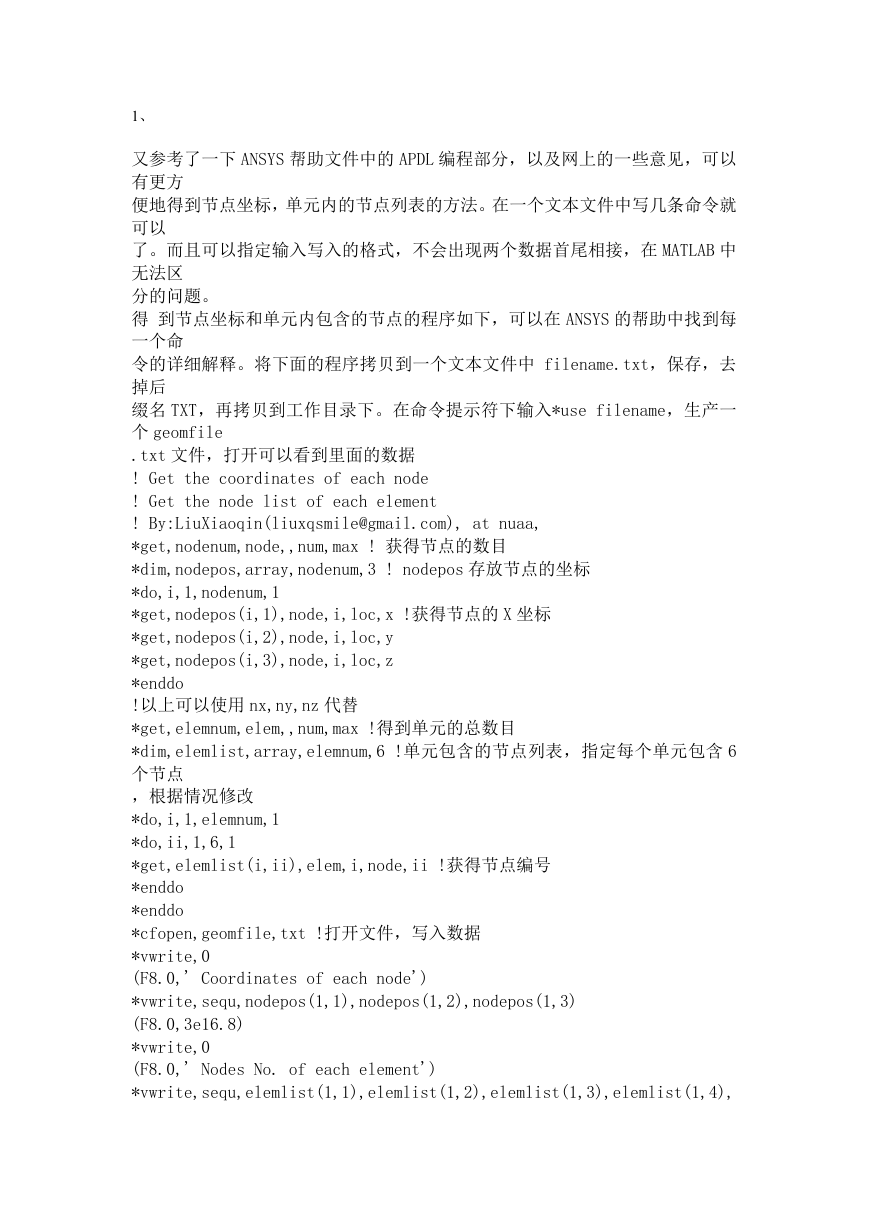

1、 又参考了一下 ANSYS 帮助文件中的 APDL 编程部分，以及网上的一些意见，可以 有更方 便地得到节点坐标，单元内的节点列表的方法。在一个文本文件中写几条命令就 可以 了。而且可以指定输入写入的格式，不会出现两个数据首尾相接，在 MATLAB 中 无法区 分的问题。 得 到节点坐标和单元内包含的节点的程序如下，可以在 ANSYS 的帮助中找到每 一个命 令的详细解释。将下面的程序拷贝到一个文本文件中 filename.txt，保存，去 掉后 缀名 TXT，再拷贝到工作目录下。在命令提示符下输入*use filename，生产一 个 geomfile .txt 文件，打开可以看到里面的数据 ! Get the coordinates of each node ! Get the node list of each element ! By:LiuXiaoqin(liuxqsmile@gmail.com), at nuaa, *get,nodenum,node,,num,max ! 获得节点的数目 *dim,nodepos,array,nodenum,3 ! nodepos 存放节点的坐标 *do,i,1,nodenum,1 *get,nodepos(i,1),node,i,loc,x !获得节点的 X 坐标 *get,nodepos(i,2),node,i,loc,y *get,nodepos(i,3),node,i,loc,z *enddo !以上可以使用 nx,ny,nz 代替 *get,elemnum,elem,,num,max !得到单元的总数目 *dim,elemlist,array,elemnum,6 !单元包含的节点列表，指定每个单元包含 6 个节点 ，根据情况修改 *do,i,1,elemnum,1 *do,ii,1,6,1 *get,elemlist(i,ii),elem,i,node,ii !获得节点编号 *enddo *enddo *cfopen,geomfile,txt !打开文件，写入数据 *vwrite,0 (F8.0,' Coordinates of each node') *vwrite,sequ,nodepos(1,1),nodepos(1,2),nodepos(1,3) (F8.0,3e16.8) *vwrite,0 (F8.0,' Nodes No. of each element') *vwrite,sequ,elemlist(1,1),elemlist(1,2),elemlist(1,3),elemlist(1,4), 

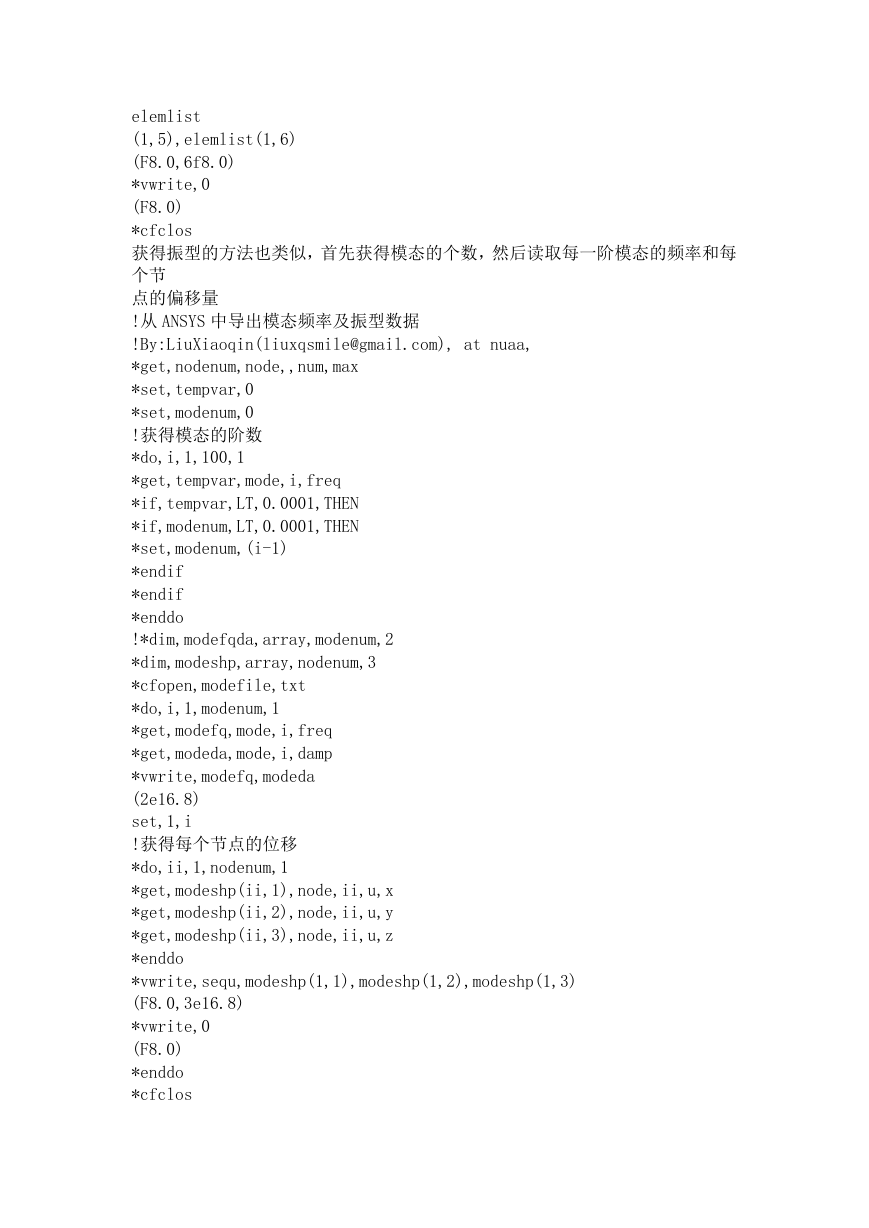

elemlist (1,5),elemlist(1,6) (F8.0,6f8.0) *vwrite,0 (F8.0) *cfclos 获得振型的方法也类似，首先获得模态的个数，然后读取每一阶模态的频率和每 个节 点的偏移量 !从 ANSYS 中导出模态频率及振型数据 !By:LiuXiaoqin(liuxqsmile@gmail.com), at nuaa, *get,nodenum,node,,num,max *set,tempvar,0 *set,modenum,0 !获得模态的阶数 *do,i,1,100,1 *get,tempvar,mode,i,freq *if,tempvar,LT,0.0001,THEN *if,modenum,LT,0.0001,THEN *set,modenum,(i-1) *endif *endif *enddo !*dim,modefqda,array,modenum,2 *dim,modeshp,array,nodenum,3 *cfopen,modefile,txt *do,i,1,modenum,1 *get,modefq,mode,i,freq *get,modeda,mode,i,damp *vwrite,modefq,modeda (2e16.8) set,1,i !获得每个节点的位移 *do,ii,1,nodenum,1 *get,modeshp(ii,1),node,ii,u,x *get,modeshp(ii,2),node,ii,u,y *get,modeshp(ii,3),node,ii,u,z *enddo *vwrite,sequ,modeshp(1,1),modeshp(1,2),modeshp(1,3) (F8.0,3e16.8) *vwrite,0 (F8.0) *enddo *cfclos 

2、 在 ANSYS 这个有限元分析软件中 观察结构有限元模型的振型信息非常的直观和方便 （Utility Menu >PlotCtrls >Animate >Mode Shape） 但是有时候我们需要结构振型的数值信息 此时就需要用命令流来实现 DATA 文件（提取 1129 个结点结构的第一阶振型信息） /POST1 SET,,1 *DIM,ZHENX1,ARRAY,6,1129,1,,, （结点为 6 自由度结点） *DO,I,1,1129 （循环） *GET,ZHENX1(1,I),NODE,I,U,X *GET,ZHENX1(2,I),NODE,I,U,y *GET,ZHENX1(3,I),NODE,I,U,Z *GET,ZHENX1(4,I),NODE,I,ROT,X *GET,ZHENX1(5,I),NODE,I,ROT,Y *GET,ZHENX1(6,I),NODE,I,ROT,Z *ENDDO OUTPUT 文件（输出提取的结构第一阶振型信息） *CFOPEN,ZHENX1,TXT （保存为 TXT 文本格式） *DO,i,1,1129 （循环） *VWRITE,ZHENX1(1,i) (E15.8) （输出数据的格式） *ENDDO 3、 在模态分析模块中的 solve 前加入以下命令，便可在 ansys 工作目录下得到文件 1.txt，里面 有各个方向的振型参与系数。 outpr,all outres,all /output,1,txt
