2014年中移动TD-LTE集采投标产品介绍
HUAWEI TECHNOLOGIES CO., LTD.
35pt

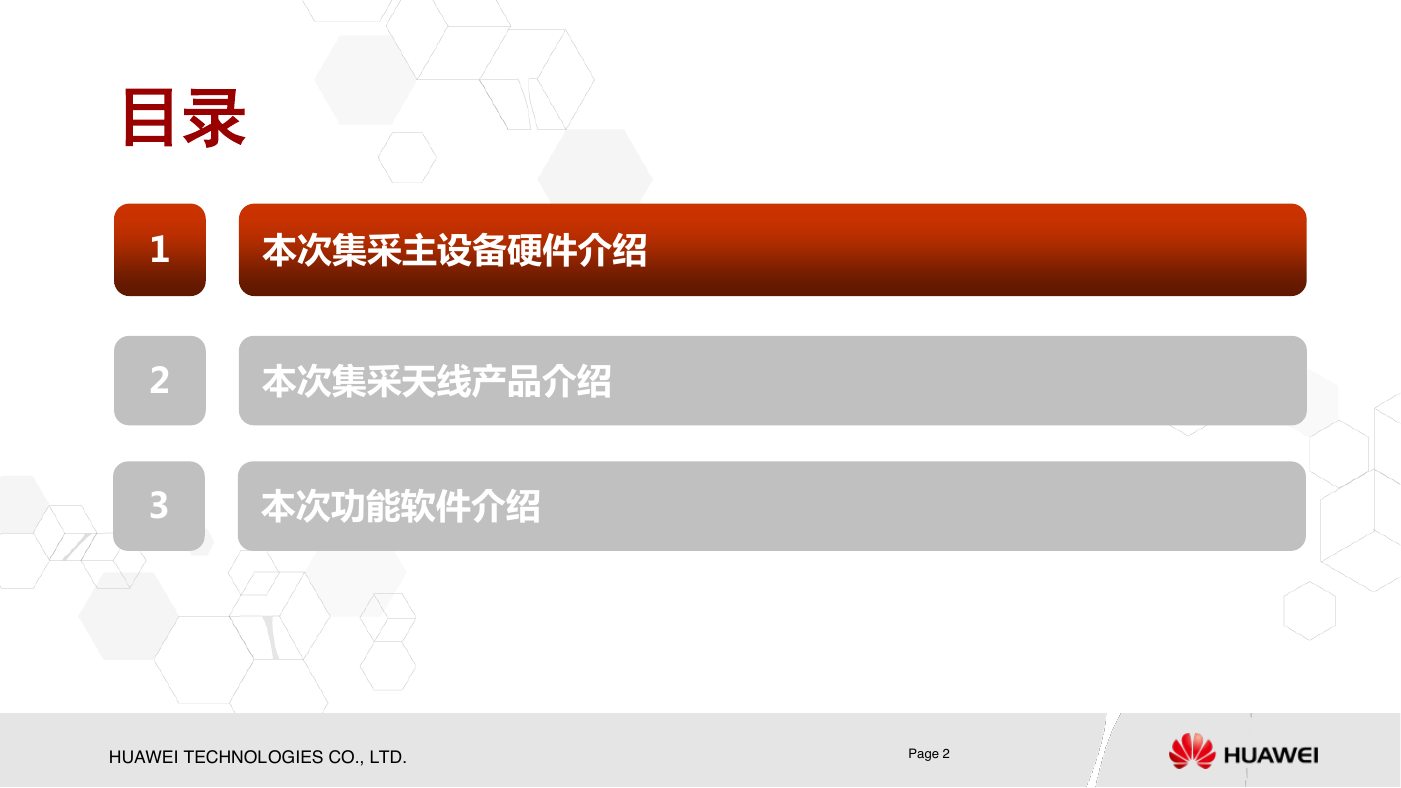

目录
32pt
1
本次集采主设备硬件介绍
) :18pt
2
3
本次集采天线产品介绍
本次功能软件介绍
HUAWEI TECHNOLOGIES CO., LTD.
HISILICON SEMICONDUCTOR
Page 2

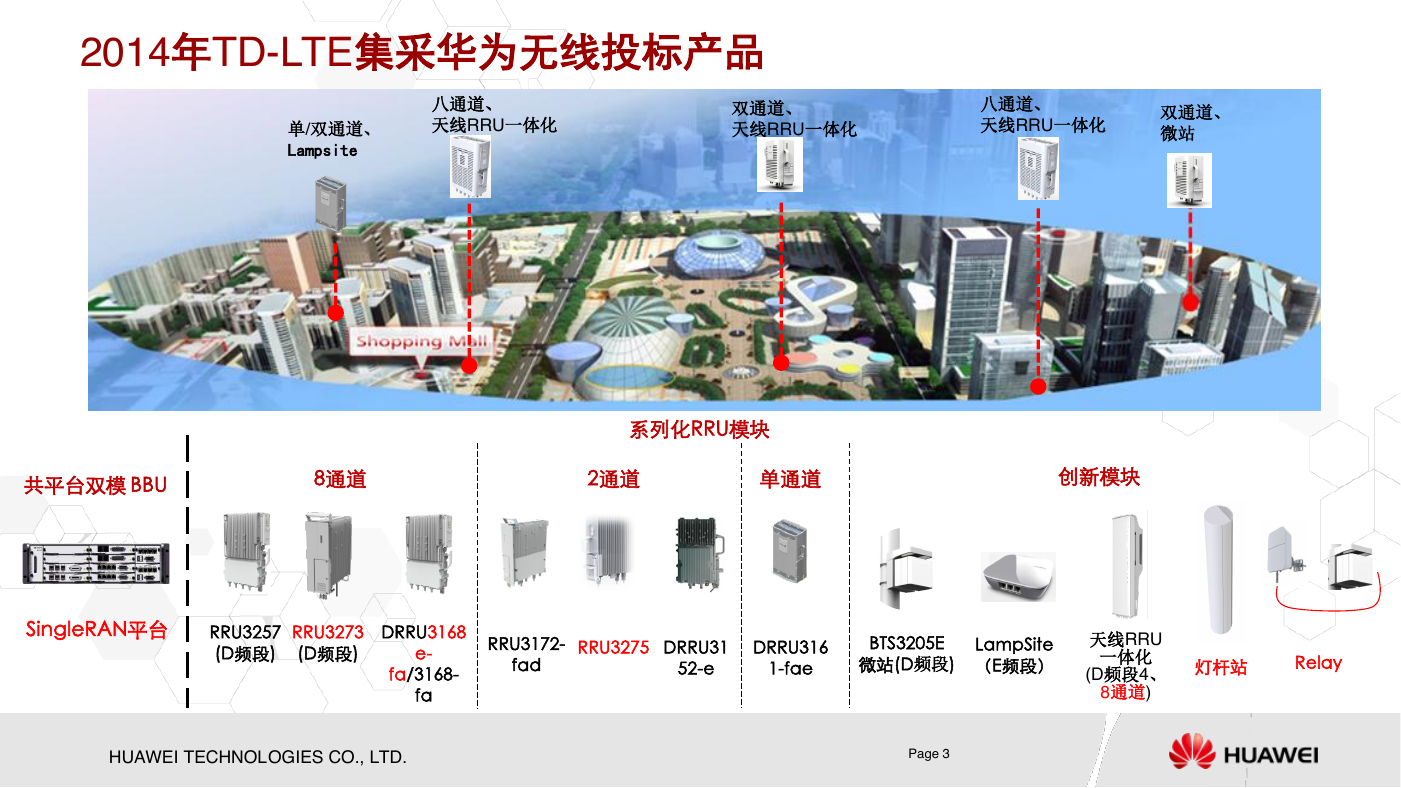

2014年TD-LTE集采华为无线投标产品
八通道、
天线RRU一体化
单/双通道、
Lampsite
双通道、
天线RRU一体化
八通道、
天线RRU一体化
双通道、
微站
35pt
32pt
) :18pt
共平台双模 BBU
8通道
2通道
单通道
创新模块
系列化RRU模块
SingleRAN平台
RRU3257
(D频段)
RRU3273
(D频段)
DRRU3168
e-
fa/3168-
fa
RRU3172-
fad
RRU3275
DRRU31
DRRU316
52-e
1-fae
BTS3205E
微站(D频段)
LampSite
(E频段)
HUAWEI TECHNOLOGIES CO., LTD.
HISILICON SEMICONDUCTOR
Page 3
天线RRU
一体化
(D频段4、
8通道)
灯杆站
Relay
DBBP530(BBU3900/3910)
采用统一HERT平台,多制式多频段统一产品:
支持F/A/D/E全频段;支持3G/LTE多模;
• BBU3910机框相比BBU3900,生产工艺更优,供电能力和
风扇能力更强,为未来预留能力
) :18pt
• 风扇6000转提升到9000转
• 电源供电能力从650W提升到1000W
重量
防护等级
工作温度
工作电压
工作环境
≤12kg
IP20
-20℃~+55℃
-48V DC(-36V DC~-60V DC)
室内应用或安装在室外型机柜内
型号
单基带板规格
Iub接口规格
Ir规格
同步模式
型号
DBBP530(TDS)
UBBPc: 12C
1个4E1接口+1个FE电口+1个FE光口
最大12个(9.8G/6.144G/2.5G)
GPS/北斗/北斗GPS/1PPS+TOD/1588V2
BBU3900(TDL)
LBBPd:3*20M 8T8R/6*20M 2T2R
UBBPd9:6*20M 8T8R/12*20M 2T2R

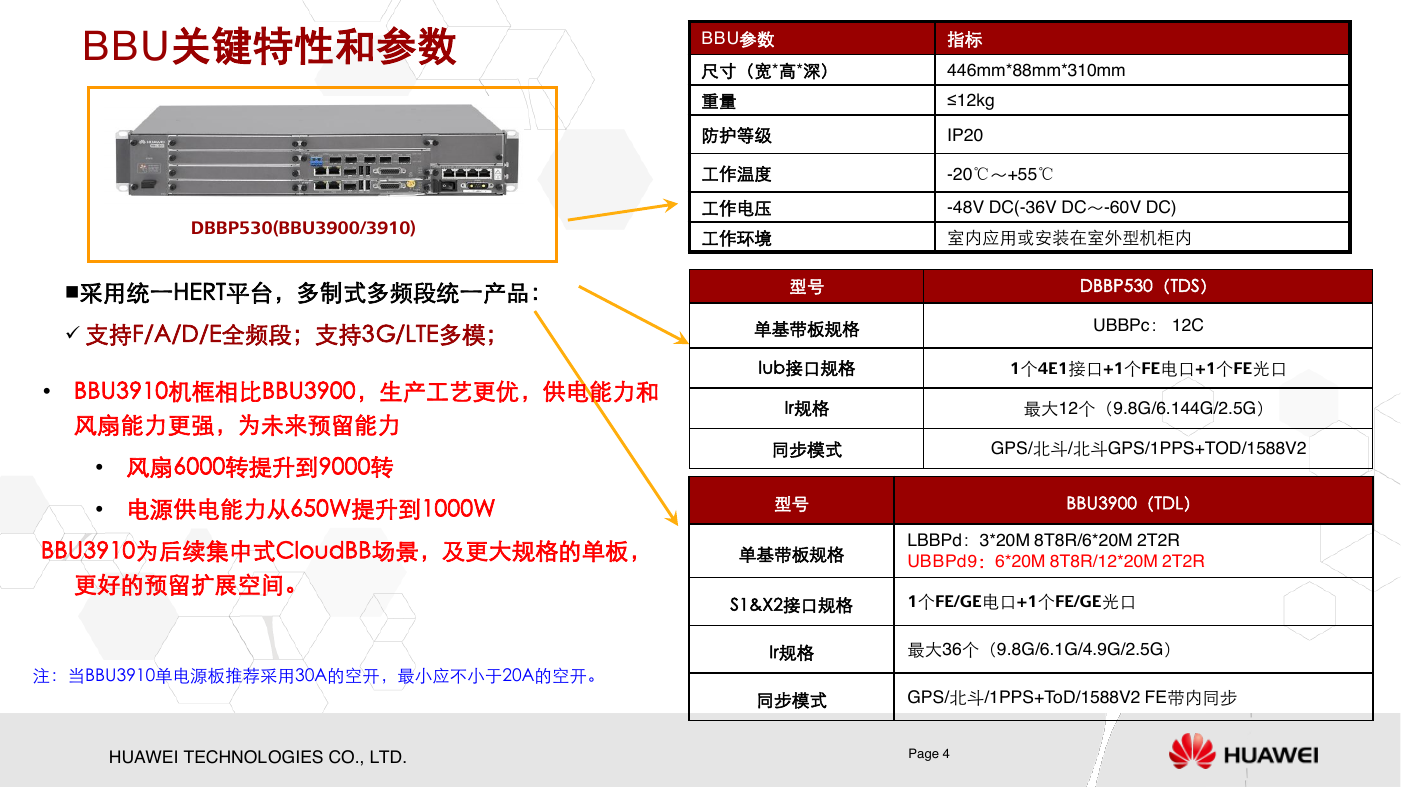

BBU关键特性和参数
BBU参数
指标
尺寸(宽*高*深)
446mm*88mm*310mm
35pt
32pt
BBU3910为后续集中式CloudBB场景,及更大规格的单板,
单基带板规格
更好的预留扩展空间。
注:当BBU3910单电源板推荐采用30A的空开,最小应不小于20A的空开。
S1&X2接口规格
1个FE/GE电口+1个FE/GE光口
Ir规格
最大36个(9.8G/6.1G/4.9G/2.5G)
同步模式
GPS/北斗/1PPS+ToD/1588V2 FE带内同步
HUAWEI TECHNOLOGIES CO., LTD.
HISILICON SEMICONDUCTOR
Page 4
35pt

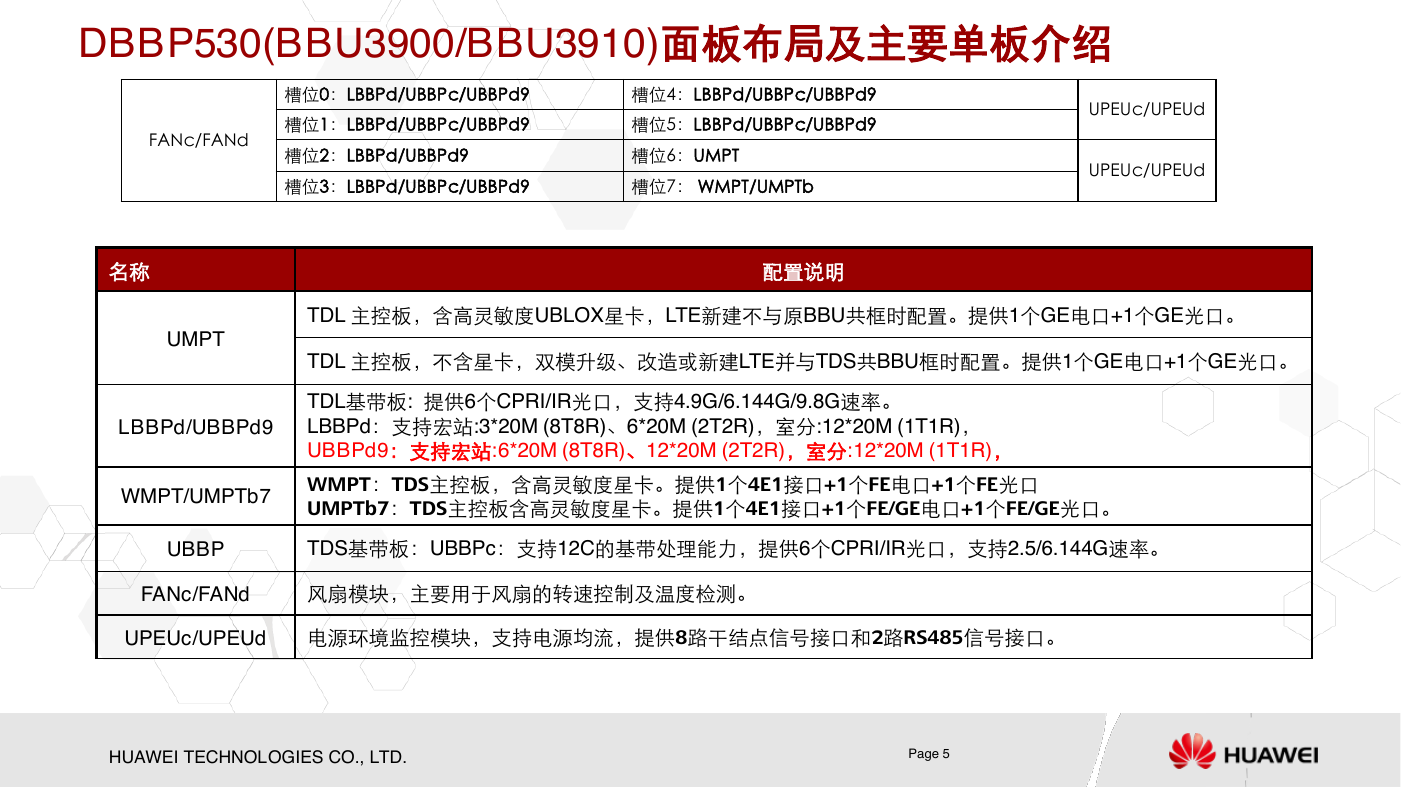

DBBP530(BBU3900/BBU3910)面板布局及主要单板介绍
FANc/FANd
槽位0:LBBPd/UBBPc/UBBPd9
槽位4:LBBPd/UBBPc/UBBPd9
槽位1:LBBPd/UBBPc/UBBPd9
槽位5:LBBPd/UBBPc/UBBPd9
槽位2:LBBPd/UBBPd9
槽位6:UMPT
槽位3:LBBPd/UBBPc/UBBPd9
槽位7: WMPT/UMPTb
UPEUc/UPEUd
UPEUc/UPEUd
32pt
名称
UMPT
TDL 主控板,含高灵敏度UBLOX星卡,LTE新建不与原BBU共框时配臵。提供1个GE电口+1个GE光口。
TDL 主控板,不含星卡,双模升级、改造或新建LTE并与TDS共BBU框时配臵。提供1个GE电口+1个GE光口。
配臵说明
) :18pt
LBBPd/UBBPd9
TDL基带板: 提供6个CPRI/IR光口,支持4.9G/6.144G/9.8G速率。
LBBPd:支持宏站:3*20M (8T8R)、6*20M (2T2R),室分:12*20M (1T1R),
UBBPd9:支持宏站:6*20M (8T8R)、12*20M (2T2R),室分:12*20M (1T1R),
WMPT/UMPTb7
WMPT:TDS主控板,含高灵敏度星卡。提供1个4E1接口+1个FE电口+1个FE光口
UMPTb7:TDS主控板含高灵敏度星卡。提供1个4E1接口+1个FE/GE电口+1个FE/GE光口。
UBBP
TDS基带板:UBBPc:支持12C的基带处理能力,提供6个CPRI/IR光口,支持2.5/6.144G速率。
FANc/FANd
风扇模块,主要用于风扇的转速控制及温度检测。
UPEUc/UPEUd 电源环境监控模块,支持电源均流,提供8路干结点信号接口和2路RS485信号接口。
HUAWEI TECHNOLOGIES CO., LTD.
HISILICON SEMICONDUCTOR
Page 5
35pt
32pt
BBU双模演进方案
TDS
TDS+TDL
TDL
软件升级可支持
TD-SCDMA/TD-LTE
共模运营
Iub
软件升级可支持
TD-LTE转模运营
S1
Iub
) :18pt
TDS基带
TDS基带 TDS主控
TD-SCDMA
BBU TDS/TDL共模能力
TDS基带
TDL基带
TDL基带
TDS基带
TDL主控
TDS主控
TD-S /TD-L 双模
TDL基带
TDL基带 TDL主控
TD-LTE
1. 在BBU空余的主控槽位,新增TD-LTE
主控板;双模演进时,新发TDL主控
板不带星卡,与TDS共用GPS信号,
不需新增GPS天线或GPS分路器
2. 根据容量需求,新增TDL基带板;
S1
3. 将现网RRU的Ir光纤连接到LTE基带
板,TDS基带信号由BBU内部背板总
线上行通过TDL基带板转发至TDS基
带板,下行TDS基带板先转发至LTE
基带板, Ir接口中传输TDS+TDL的混
模IQ信号。
4.
TDS与TDL主控板的Iub、S1/X2接口
二、三期、四、五、六期平台保持一致,基于多模平台,都可支持到未来LTE 的演进
采用分路传输,增加S1/X2相关传输
共用TDS/TDL 硬件,包括机框、背板、电源、GPS时钟等
仅需增加TDL主控/基带板卡支持TDL/TDS双模
HUAWEI TECHNOLOGIES CO., LTD.
HISILICON SEMICONDUCTOR
Page 6
辅料,建议TDL传输采用GE光传输 。
BBU各单板配置原则
基带:LTE基带板LBBPd&UBBPd9,LTE单模每块基带板出光口;双模场景下只有slot2的LTE基带板出光口。
传输:TDS/TDL独立传输,双模演进时现网TDS传输不改动,TDL新增GE传输(绝大多数场景采用GE光)
主控:TDS/TDL独立主控,双模演进时,新发TDL主控板不带星卡,与TDS共用GPS信号,不需新增GPS天线或GPS分路器
35pt
32pt
• 扇区数:宏站最大6扇区,室分最大12扇区
• 光口:每块基带板6个光口,其中双模场景从slot2出光口,单BBU支持6个光口,TDS-TDL双模单BBU最多出6个光口
连接双模RRU,为避免双模演进时改造,在TDS或TDL初始建站时,约束单BBU的双模RRU不超过6光口组网;超过6光
) :18pt
口场景需要拆分BBU;
• 小区合并的RRU数:12*20M 2T2R/1T1R
• 说明:1、 X*20M中X=RRU个数*RRU上开的载频数之和:例如:S2接4个RRU,资源占用为2×4=8*20M
2、以上规格基于使用UBBPd9基带板
HUAWEI TECHNOLOGIES CO., LTD.
HISILICON SEMICONDUCTOR
Page 7
35pt
32pt
) :18pt
8通道RRU(D频段)
功放架构调整,散热优化,功耗降低。
整机结构优化,PCB布局调整,体积更小
电源架构优化,效率提升
设备型号
RRU3257
RRU3273
设备形态
容量
输出功率
光纤接口
级联情况
功耗
尺寸(L)
重量(Kg)
3*20M
8*25W
2*9.8G
4级
470W
18L
18kg
3*20M
8*25W
2*9.8G
4级
460W
17L
17kg
