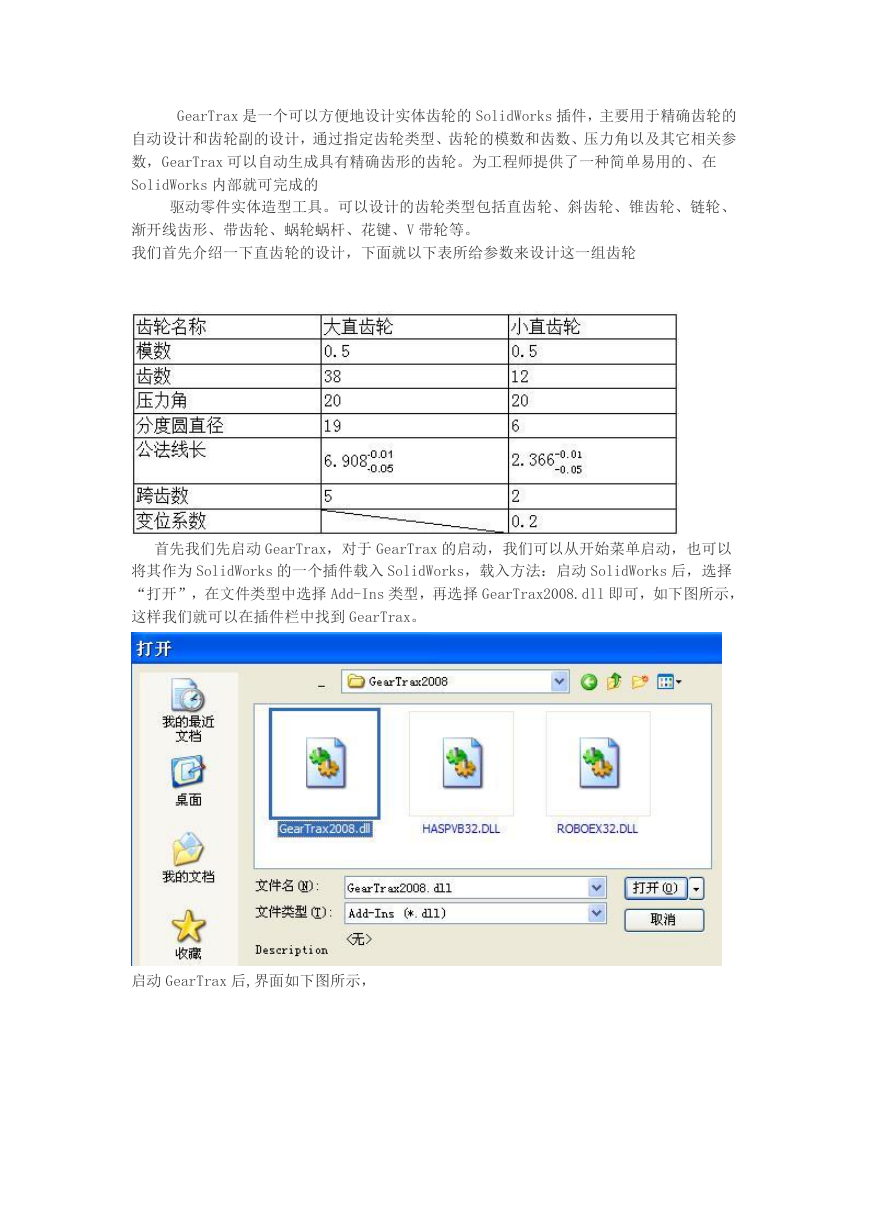

GearTrax 是一个可以方便地设计实体齿轮的 SolidWorks 插件，主要用于精确齿轮的自动设计和齿轮副的设计，通过指定齿轮类型、齿轮的模数和齿数、压力角以及其它相关参数，GearTrax 可以自动生成具有精确齿形的齿轮。为工程师提供了一种简单易用的、在 SolidWorks 内部就可完成的驱动零件实体造型工具。可以设计的齿轮类型包括直齿轮、斜齿轮、锥齿轮、链轮、渐开线齿形、带齿轮、蜗轮蜗杆、花键、V 带轮等。我们首先介绍一下直齿轮的设计，下面就以下表所给参数来设计这一组齿轮首先我们先启动 GearTrax，对于 GearTrax 的启动，我们可以从开始菜单启动，也可以将其作为 SolidWorks 的一个插件载入 SolidWorks，载入方法：启动 SolidWorks 后，选择 “打开”，在文件类型中选择 Add-Ins 类型，再选择 GearTrax2008.dll 即可，如下图所示，这样我们就可以在插件栏中找到 GearTrax。启动 GearTrax 后,界面如下图所示，

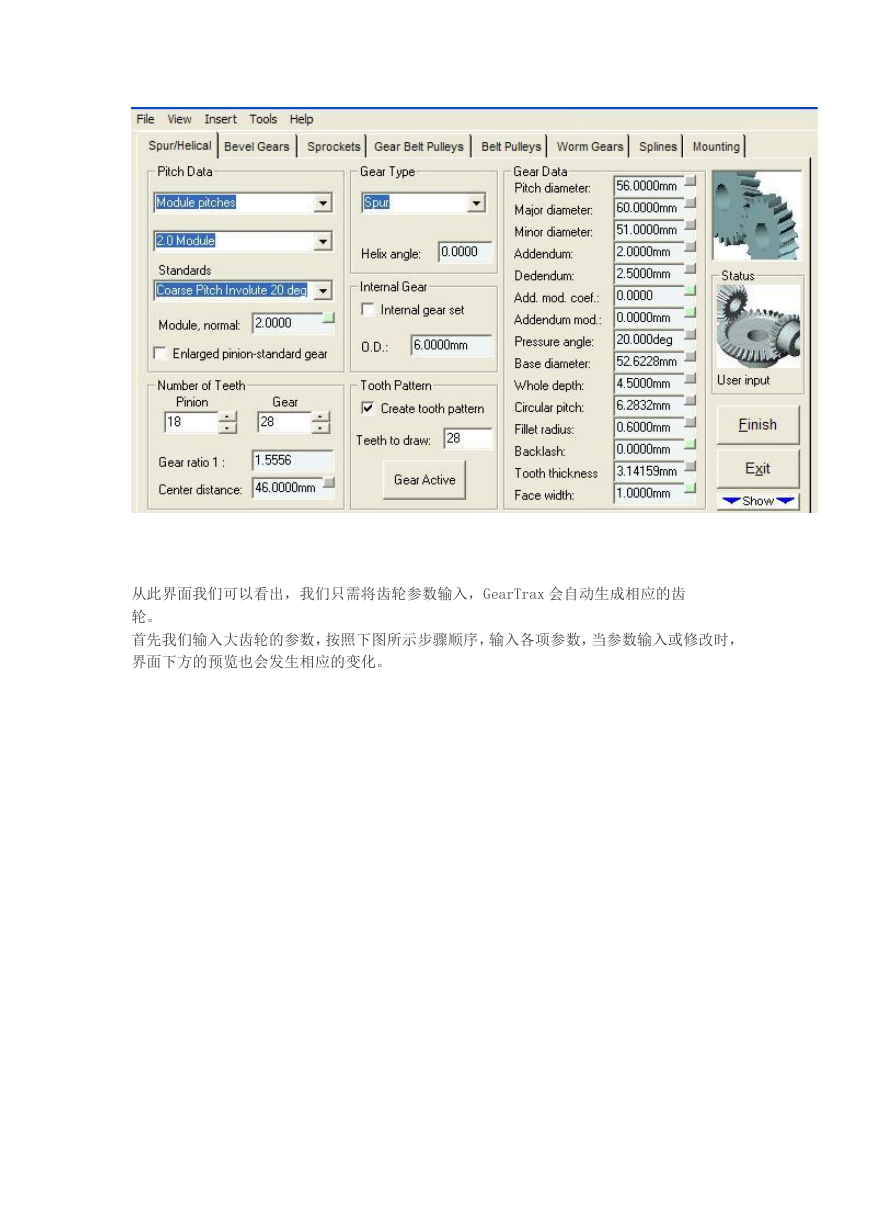

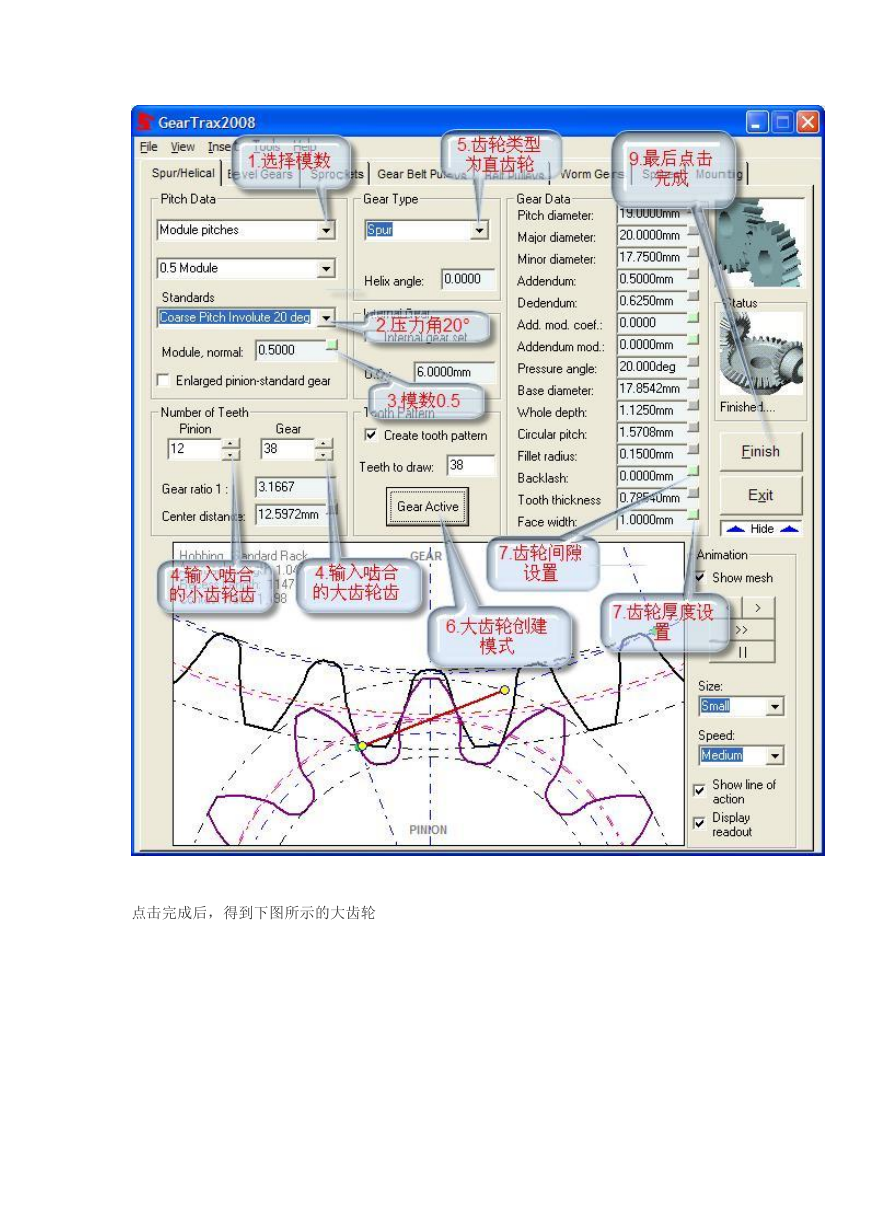

www.caxhome.com1n!B9s9n9p*{"A)F)K CAD/CAM 之家:\%j1l1O;j:?7X6a,n k8j5] www.CAxHome.com-E!k!B9L6F4x)L 从此界面我们可以看出，我们只需将齿轮参数输入，GearTrax 会自动生成相应的齿轮。,y%M%w8{+[/a*s9] p&Z 首先我们输入大齿轮的参数，按照下图所示步骤顺序，输入各项参数，当参数输入或修改时，界面下方的预览也会发生相应的变化。.I5Y'|$q4O*r+@.y

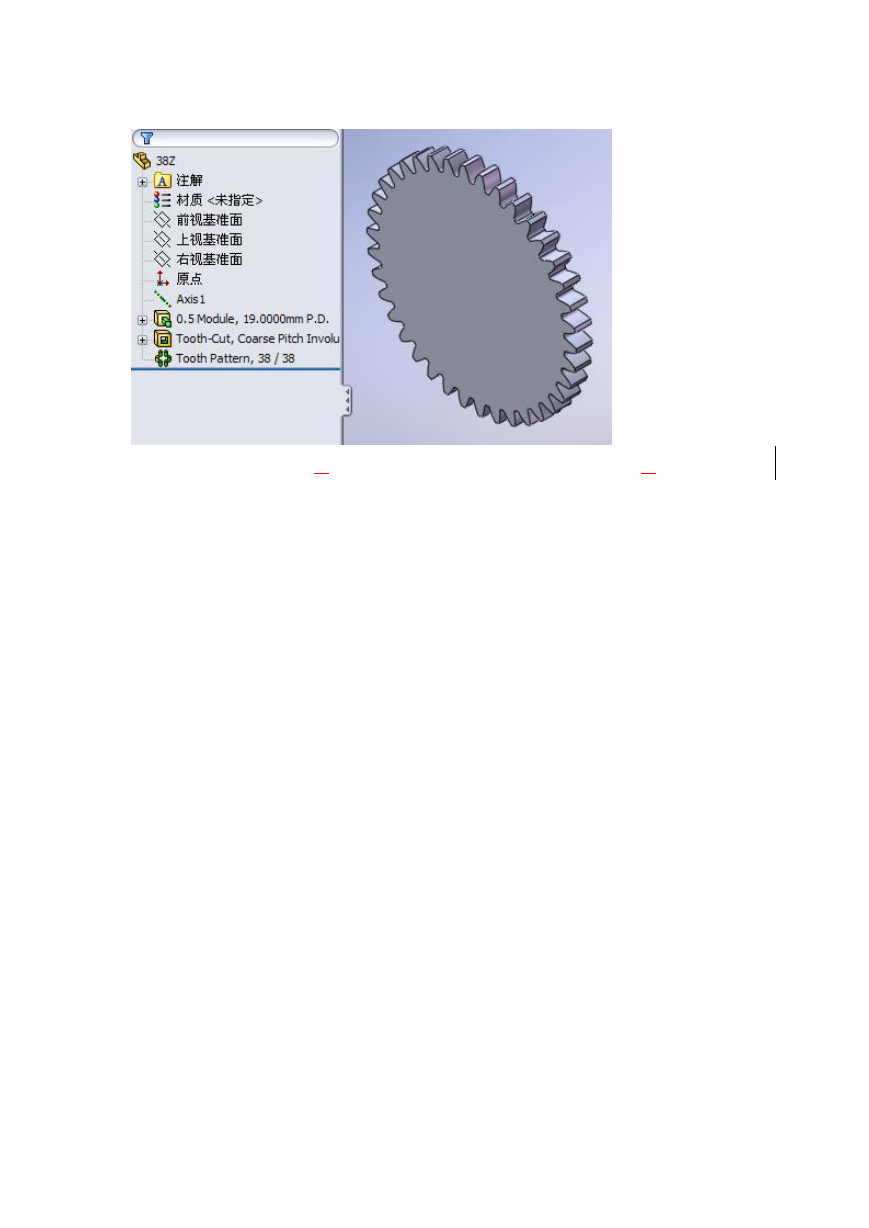

CAD/CAM 之家(s)h:E3H(T#_$[ www.CAxHome.com7x6J6X"E6e9A'd/P;m 点击完成后，得到下图所示的大齿轮 www.caxhome.com9M.l;|1p+L k3a.f

www.caxhome.com#J n#E-["l4` ?1N

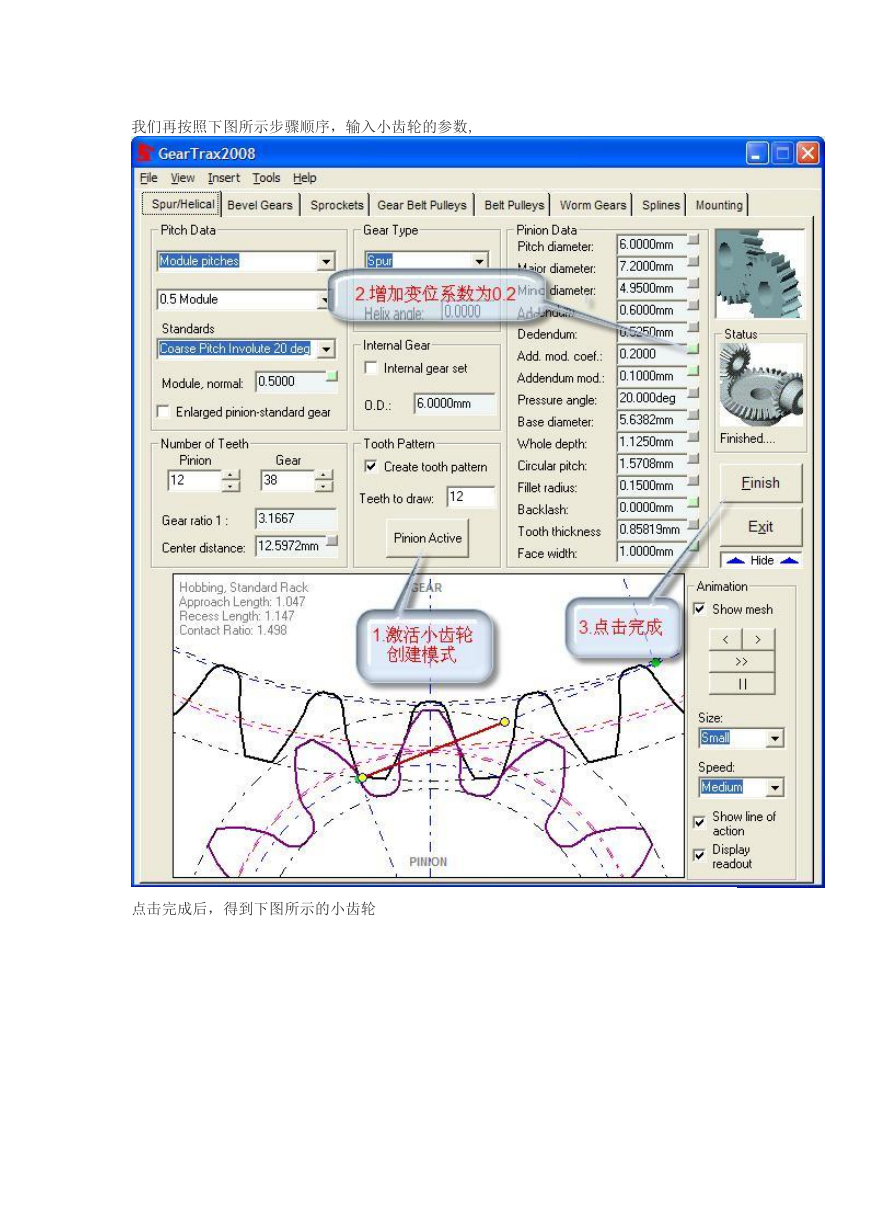

我们再按照下图所示步骤顺序，输入小齿轮的参数, 点击完成后，得到下图所示的小齿轮

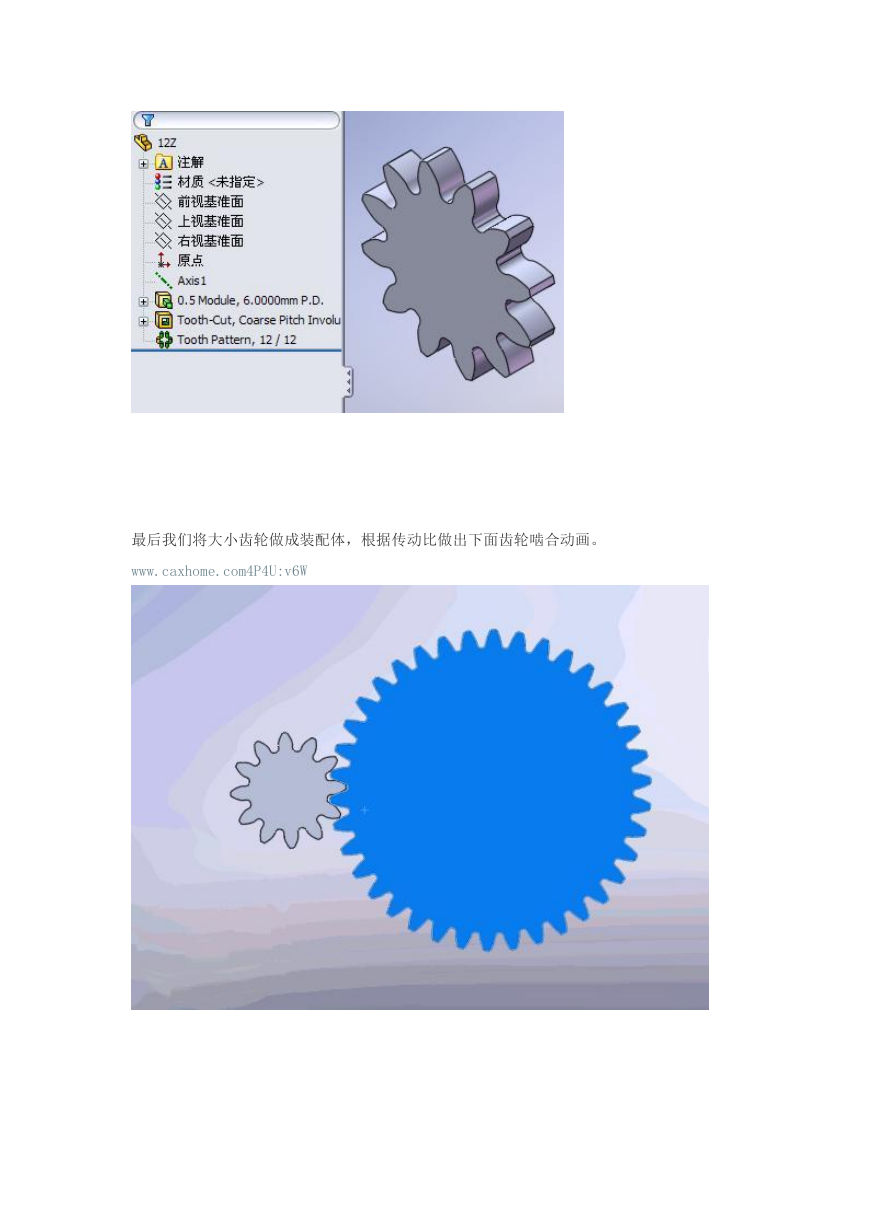

1O:J1k0?-U2E www.CAxHome.com)].e2A!]#_/t%G CAD/CAM 之家最后我们将大小齿轮做成装配体，根据传动比做出下面齿轮啮合动画。 www.caxhome.com4P4U:v6W B6s*?
