2012年江苏南京普通高中会考通用技术真题及答案
注意事项：
1．本试卷共6页。满分100分。考试用时75分钟。
2．用钢笔或圆珠笔将答案答在答题纸相应的位置上。
一 、单项选择题：本题 12 小题，每小题 2 分，共 24 分。在每小题给出的四个选项中，只
有一个是符合题目要求的。
1．1929 年，在电灯发明 50 周年的时候，包括美国总统在内的 500 多名社会名流在华盛顿
隆重集会庆祝。爱迪生在经久不息的掌声中出场，他激动地说：“倘若我做的工作给这个社
会 哪 怕 只 带 来 一 丝 幸 福 ， 那 我 也 就 因 此 而 满 足 了 -------”。 这 个 案 例 说 明 了 技 术 可
以………………………………………………………………………………………（
）
A．解放人
B．发展人
C．保护人
D．赚钱
2．“20 世纪中叶，美国施乐公司发明的复印机（申请并获得了专利）掀起了一场划时代的
办公室革命，购买复印机的公司趋之若鹜。昂贵的售价为施乐公司带来了巨额的利润”。这
一案例说明了专利保护制度……………………………………………………………（
）
A．体现了人们对知识产权的尊重和保护
B．对发展中国家的利益是一种损害。
C．会阻碍技术创新活动的良性循环
D．使得技术产品价格高昂，损害了普通大众的利益
3．在市场上我们发现，有的铁锹头被设计成尖头的，有的铁锹头被设计成平口的，如下图
所示，依据你对这种不同设计目的的理解，以下评论正确的是…………………………
（
）
A．尖头的铁锹比平口的好看，是为了满足设计的美观性原则
B．平头的铁锹和尖头的形状不同，是为了满足设计的创新性原则
C．制造尖头的铁锹比平头的用的材料少，是为了满足设计的经济性原
则
D．由于它们的力学特征不同，所以用途也不同，是为了满足设计的实
用性原则
4．早在 100 多年前，恩格斯就曾警告人类，“不要过分陶醉于人类对自然的胜利”，“人类
每一次对自然界的胜利都必然受到大自然的报复”。你认为以下理解正确的是………
（
）
A．人类不需要技术，发明技术本身就是错误的，
B．人们不能相信技术、依赖技术
C．技术的进一步发展可以消除它所带来的一切危害
D．我们应该理性地看待技术，以更为负责、更有远见、更具道德的方式使用和发展技术

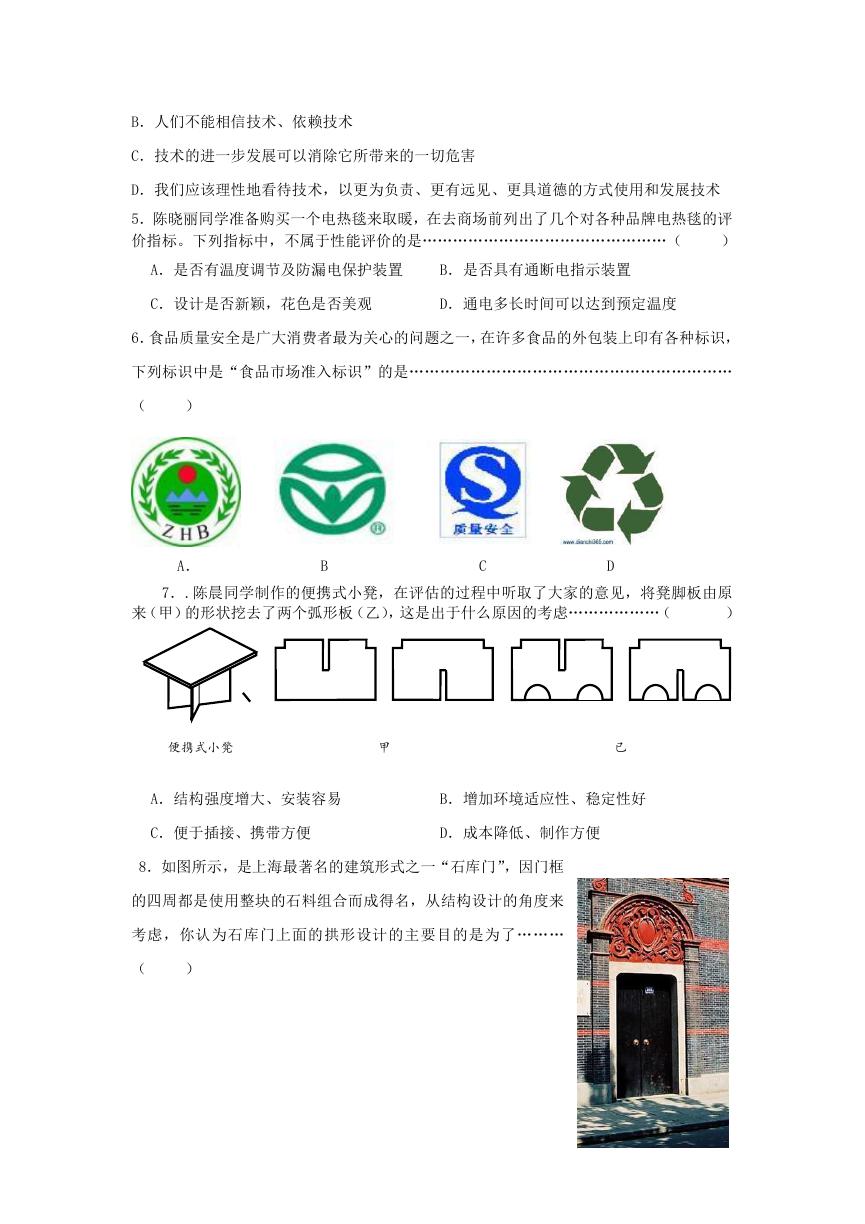

5．陈晓丽同学准备购买一个电热毯来取暖，在去商场前列出了几个对各种品牌电热毯的评
价指标。下列指标中，不属于性能评价的是…………………………………………（
）
A．是否有温度调节及防漏电保护装置
B．是否具有通断电指示装置
C．设计是否新颖，花色是否美观
D．通电多长时间可以达到预定温度
6．食品质量安全是广大消费者最为关心的问题之一，在许多食品的外包装上印有各种标识，
下列标识中是“食品市场准入标识”的是………………………………………………………
（
）
A．
B
C
D
7．.陈晨同学制作的便携式小凳，在评估的过程中听取了大家的意见，将凳脚板由原
来（甲）的形状挖去了两个弧形板（乙），这是出于什么原因的考虑………………（
）
便携式小凳
甲
已
A．结构强度增大、安装容易
B．增加环境适应性、稳定性好
C．便于插接、携带方便
D．成本降低、制作方便
8．如图所示，是上海最著名的建筑形式之一“石库门”，因门框
的四周都是使用整块的石料组合而成得名，从结构设计的角度来
考虑，你认为石库门上面的拱形设计的主要目的是为了………
（
）

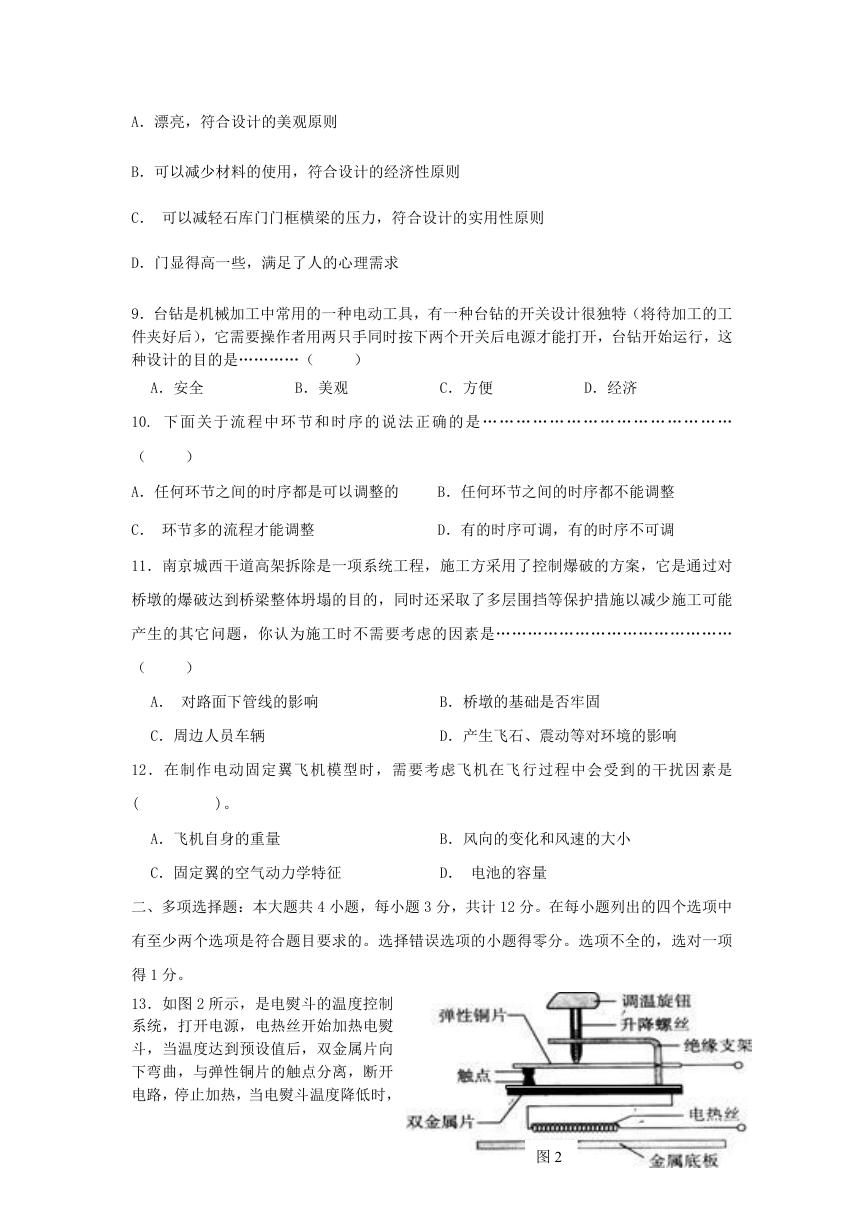

A．漂亮，符合设计的美观原则
B．可以减少材料的使用，符合设计的经济性原则
C． 可以减轻石库门门框横梁的压力，符合设计的实用性原则
D．门显得高一些，满足了人的心理需求
9．台钻是机械加工中常用的一种电动工具，有一种台钻的开关设计很独特（将待加工的工
件夹好后），它需要操作者用两只手同时按下两个开关后电源才能打开，台钻开始运行，这
种设计的目的是…………（
）
A．安全
B．美观
C．方便
D．经济
10. 下 面 关 于 流 程 中 环 节 和 时 序的 说 法 正 确 的 是 … … … … … … … … … … … …… … …
（
）
A．任何环节之间的时序都是可以调整的
B．任何环节之间的时序都不能调整
C． 环节多的流程才能调整
D．有的时序可调，有的时序不可调
11．南京城西干道高架拆除是一项系统工程，施工方采用了控制爆破的方案，它是通过对
桥墩的爆破达到桥梁整体坍塌的目的，同时还采取了多层围挡等保护措施以减少施工可能
产生的其它问题，你认为施工时不需要考虑的因素是………………………………………
（
）
A． 对路面下管线的影响
B．桥墩的基础是否牢固
C．周边人员车辆
D．产生飞石、震动等对环境的影响
12．在制作电动固定翼飞机模型时，需要考虑飞机在飞行过程中会受到的干扰因素是
(
)。
A．飞机自身的重量
B．风向的变化和风速的大小
C．固定翼的空气动力学特征
D． 电池的容量
二、多项选择题：本大题共 4 小题，每小题 3 分，共计 12 分。在每小题列出的四个选项中
有至少两个选项是符合题目要求的。选择错误选项的小题得零分。选项不全的，选对一项
得 1 分。
13．如图 2 所示，是电熨斗的温度控制
系统，打开电源，电热丝开始加热电熨
斗，当温度达到预设值后，双金属片向
下弯曲，与弹性铜片的触点分离，断开
电路，停止加热，当电熨斗温度降低时，
图 2
双金属片回复原状，与弹性铜片的触点接触，电路导通，又开始加热。调整调温旋钮可以
改 变 预 设 温 度 的 高 低 。 如 果 使 用 时 发 现 电 熨 斗 的 温 度 总 是 过 高 ， 可 能 的 原 因
有……………………………（
）
A．触点接触不好 B．弹性铜片老化 C．调温旋钮设置不当 D．电路短路

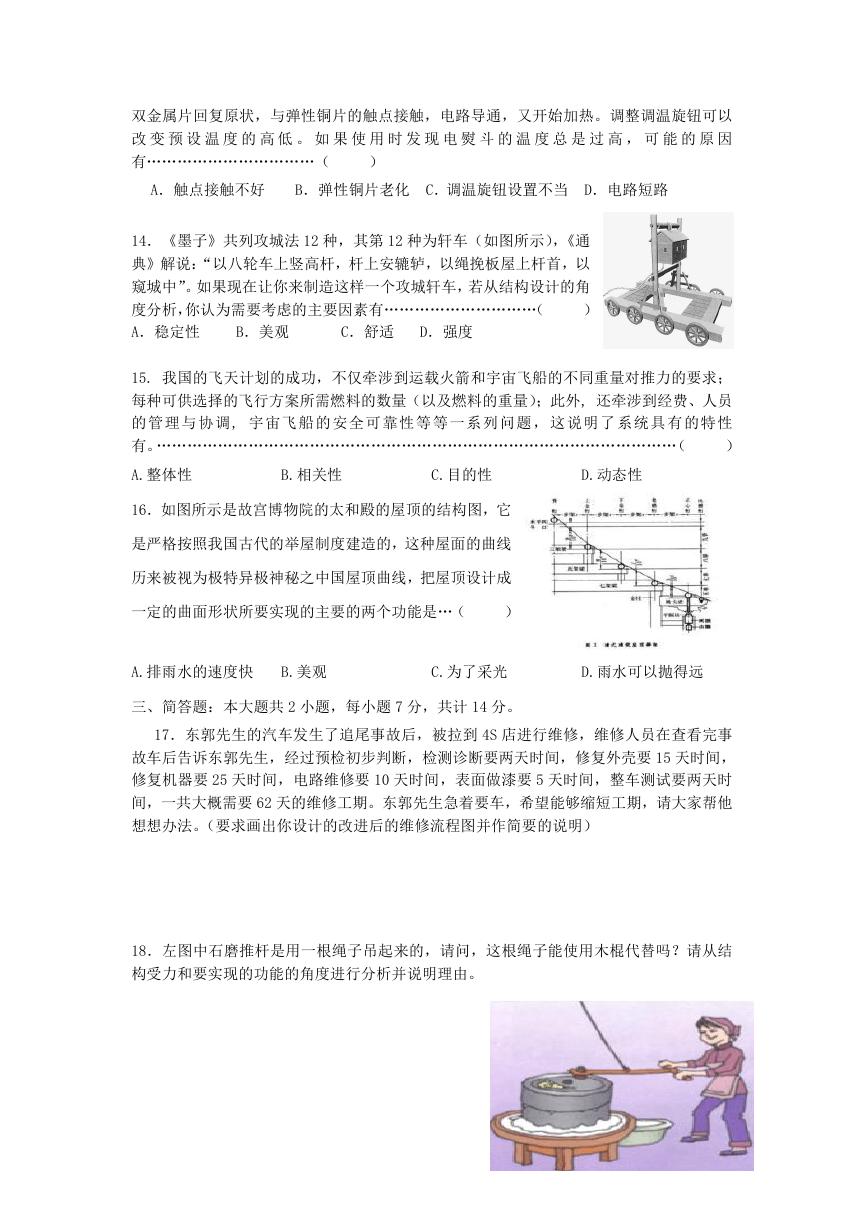

14．《墨子》共列攻城法 12 种，其第 12 种为轩车（如图所示），《通
典》解说：“以八轮车上竖高杆，杆上安辘轳，以绳挽板屋上杆首，以
窥城中”。如果现在让你来制造这样一个攻城轩车，若从结构设计的角
度分析，你认为需要考虑的主要因素有…………………………（
A．稳定性
C．舒适 D．强度
B．美观
）
15. 我国的飞天计划的成功，不仅牵涉到运载火箭和宇宙飞船的不同重量对推力的要求；
每种可供选择的飞行方案所需燃料的数量（以及燃料的重量）；此外, 还牵涉到经费、人员
的 管理 与 协 调, 宇 宙飞 船 的 安全 可 靠性 等 等 一系 列 问题 ， 这 说明 了 系统 具 有 的特 性
有。…………………………………………………………………………………………（
）
A.整体性
B.相关性
C.目的性
D.动态性
16．如图所示是故宫博物院的太和殿的屋顶的结构图，它
是严格按照我国古代的举屋制度建造的，这种屋面的曲线
历来被视为极特异极神秘之中国屋顶曲线，把屋顶设计成
一定的曲面形状所要实现的主要的两个功能是…（
）
A.排雨水的速度快 B.美观
C.为了采光
D.雨水可以抛得远
三、简答题：本大题共 2 小题，每小题 7 分，共计 14 分。
17．东郭先生的汽车发生了追尾事故后，被拉到 4S 店进行维修，维修人员在查看完事
故车后告诉东郭先生，经过预检初步判断，检测诊断要两天时间，修复外壳要 15 天时间，
修复机器要 25 天时间，电路维修要 10 天时间，表面做漆要 5 天时间，整车测试要两天时
间，一共大概需要 62 天的维修工期。东郭先生急着要车，希望能够缩短工期，请大家帮他
想想办法。（要求画出你设计的改进后的维修流程图并作简要的说明）
18．左图中石磨推杆是用一根绳子吊起来的，请问，这根绳子能使用木棍代替吗？请从结
构受力和要实现的功能的角度进行分析并说明理由。

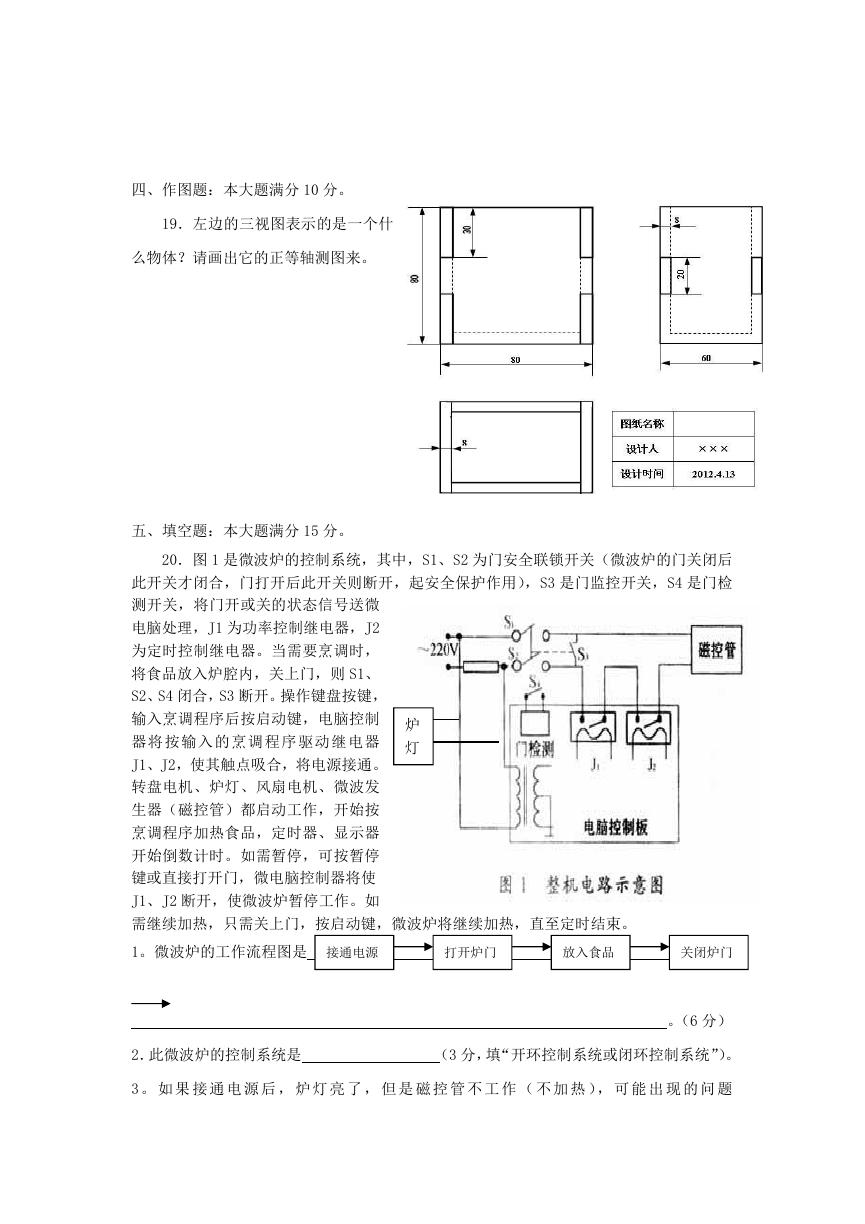

四、作图题：本大题满分 10 分。
19．左边的三视图表示的是一个什
么物体？请画出它的正等轴测图来。
五、填空题：本大题满分 15 分。
20．图 1 是微波炉的控制系统，其中，S1、S2 为门安全联锁开关（微波炉的门关闭后
此开关才闭合，门打开后此开关则断开，起安全保护作用），S3 是门监控开关，S4 是门检
测开关，将门开或关的状态信号送微
电脑处理，J1 为功率控制继电器，J2
为定时控制继电器。当需要烹调时，
将食品放入炉腔内，关上门，则 S1、
S2、S4 闭合，S3 断开。操作键盘按键，
输入烹调程序后按启动键，电脑控制
器将 按输入的 烹调程 序驱动 继电器
J1、J2，使其触点吸合，将电源接通。
转盘电机、炉灯、风扇电机、微波发
生器（磁控管）都启动工作，开始按
烹调程序加热食品，定时器、显示器
开始倒数计时。如需暂停，可按暂停
键或直接打开门，微电脑控制器将使
J1、J2 断开，使微波炉暂停工作。如
需继续加热，只需关上门，按启动键，微波炉将继续加热，直至定时结束。
炉
灯
1。微波炉的工作流程图是
接通电源
打开炉门
放入食品
关闭炉门
2．此微波炉的控制系统是
（3 分，填“开环控制系统或闭环控制系统”）。
3 。 如 果 接 通 电 源 后 ， 炉 灯 亮 了 ， 但 是 磁 控 管 不 工 作 （ 不 加 热 ）， 可 能 出 现 的 问 题
。（6 分）
是：
、

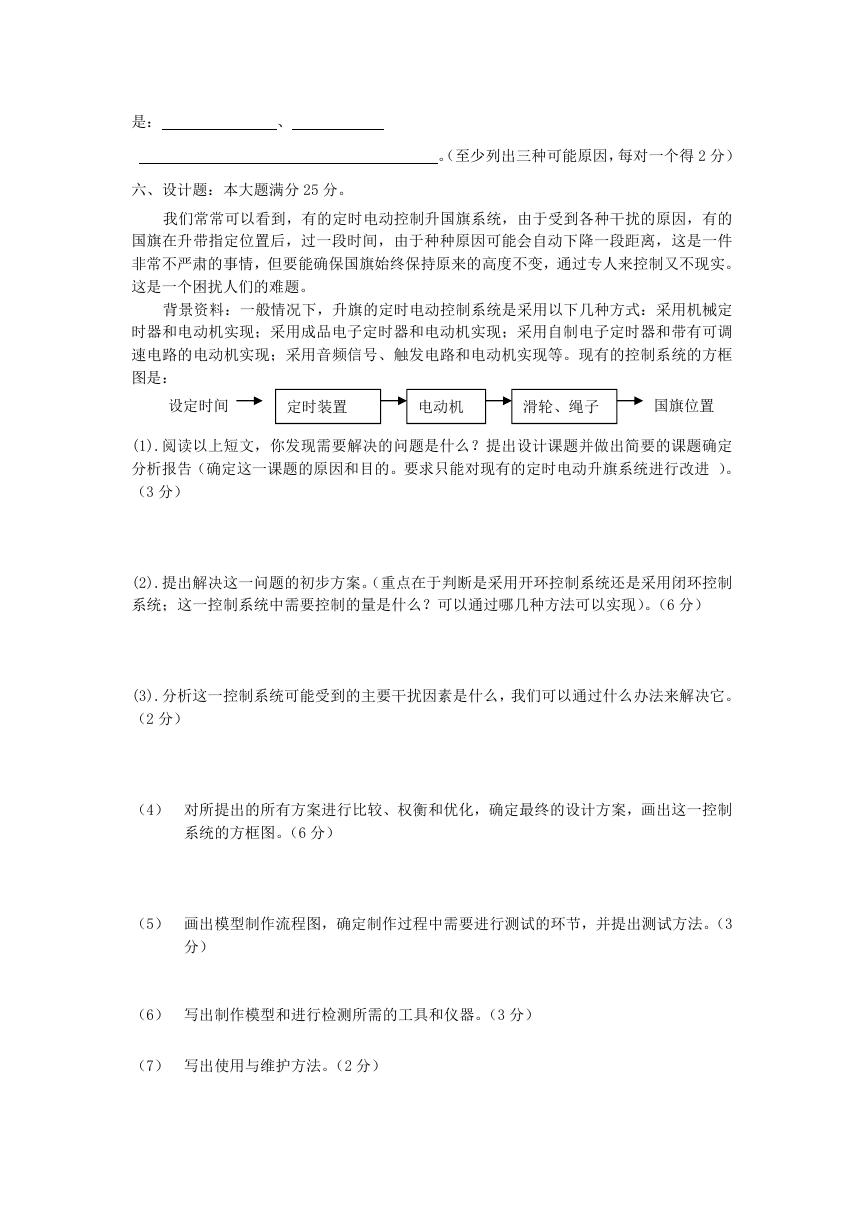

六、设计题：本大题满分 25 分。
。（至少列出三种可能原因，每对一个得 2 分）
我们常常可以看到，有的定时电动控制升国旗系统，由于受到各种干扰的原因，有的
国旗在升带指定位置后，过一段时间，由于种种原因可能会自动下降一段距离，这是一件
非常不严肃的事情，但要能确保国旗始终保持原来的高度不变，通过专人来控制又不现实。
这是一个困扰人们的难题。
背景资料：一般情况下，升旗的定时电动控制系统是采用以下几种方式：采用机械定
时器和电动机实现；采用成品电子定时器和电动机实现；采用自制电子定时器和带有可调
速电路的电动机实现；采用音频信号、触发电路和电动机实现等。现有的控制系统的方框
图是：
设定时间
定时装置
电动机
滑轮、绳子
国旗位置
(1).阅读以上短文，你发现需要解决的问题是什么？提出设计课题并做出简要的课题确定
分析报告（确定这一课题的原因和目的。要求只能对现有的定时电动升旗系统进行改进 ）。
（3 分）
(2).提出解决这一问题的初步方案。（重点在于判断是采用开环控制系统还是采用闭环控制
系统；这一控制系统中需要控制的量是什么？可以通过哪几种方法可以实现）。（6 分）
(3).分析这一控制系统可能受到的主要干扰因素是什么，我们可以通过什么办法来解决它。
（2 分）
（4） 对所提出的所有方案进行比较、权衡和优化，确定最终的设计方案，画出这一控制
系统的方框图。（6 分）
（5） 画出模型制作流程图，确定制作过程中需要进行测试的环节，并提出测试方法。（3
分）
（6） 写出制作模型和进行检测所需的工具和仪器。（3 分）
（7） 写出使用与维护方法。（2 分）

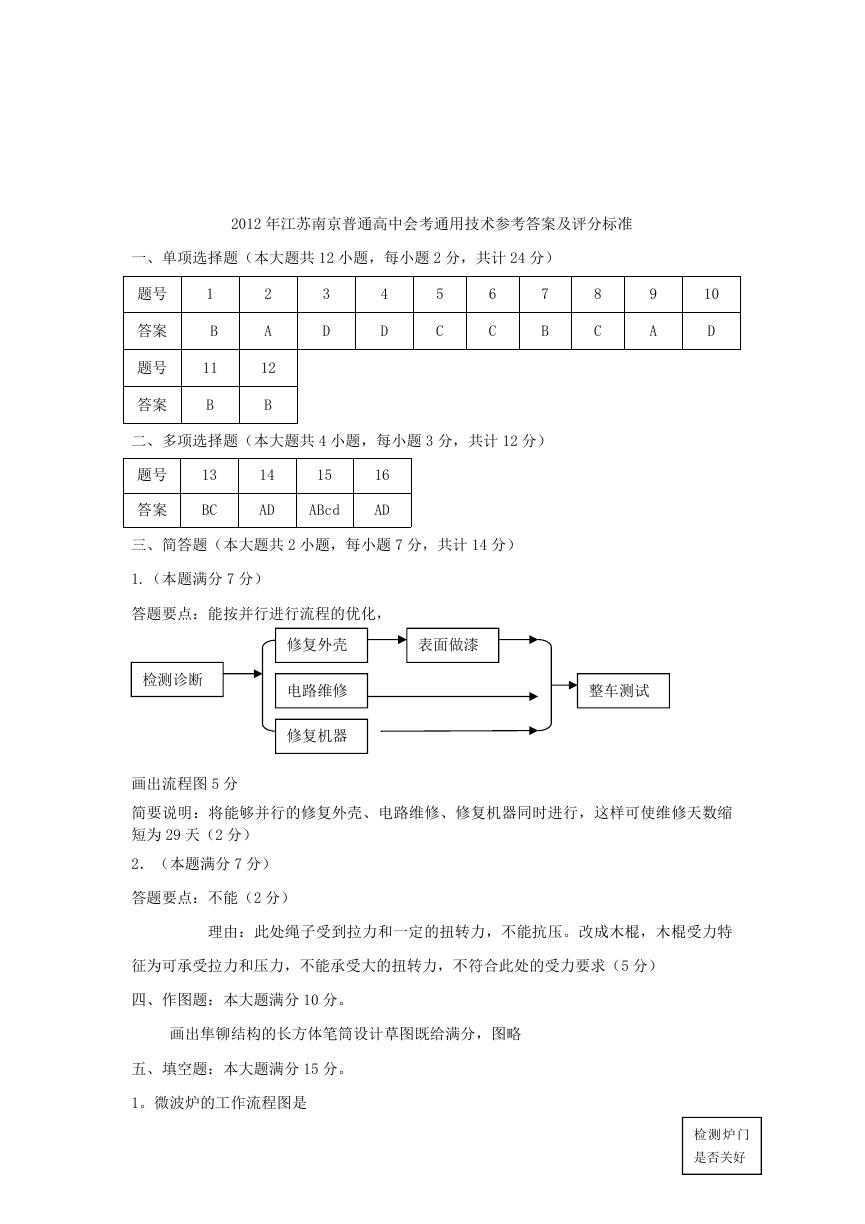

2012 年江苏南京普通高中会考通用技术参考答案及评分标准
一、单项选择题（本大题共 12 小题，每小题 2 分，共计 24 分）
3
D
4
D
5
C
6
C
7
B
8
C
9
A
10
D
题号
答案
题号
答案
1
B
11
B
2
A
12
B
二、多项选择题（本大题共 4 小题，每小题 3 分，共计 12 分）
题号
答案
13
BC
14
AD
15
ABcd
16
AD
三、简答题（本大题共 2 小题，每小题 7 分，共计 14 分）
1.（本题满分 7 分）
答题要点：能按并行进行流程的优化，
修复外壳
表面做漆
检测诊断
电路维修
修复机器
画出流程图 5 分
整车测试
简要说明：将能够并行的修复外壳、电路维修、修复机器同时进行，这样可使维修天数缩
短为 29 天（2 分）
2．（本题满分 7 分）
答题要点：不能（2 分）
理由：此处绳子受到拉力和一定的扭转力，不能抗压。改成木棍，木棍受力特
征为可承受拉力和压力，不能承受大的扭转力，不符合此处的受力要求（5 分）
四、作图题：本大题满分 10 分。
画出隼铆结构的长方体笔筒设计草图既给满分，图略
五、填空题：本大题满分 15 分。

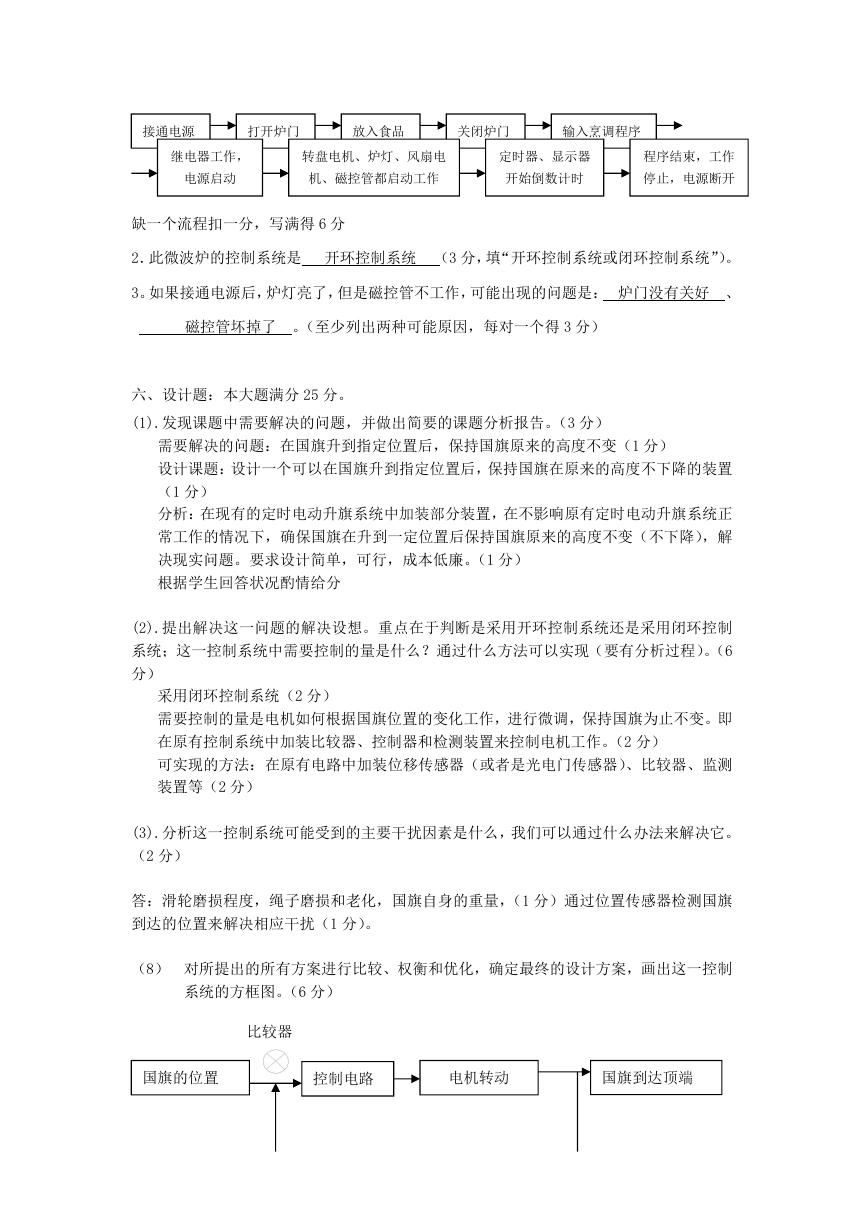

1。微波炉的工作流程图是
检 测 炉门
是否关好
接通电源
打开炉门
放入食品
关闭炉门
输入烹调程序
继电器工作，
转盘电机、炉灯、风扇电
定时器、显示器
程序结束，工作
电源启动
机、磁控管都启动工作
开始倒数计时
停止，电源断开
缺一个流程扣一分，写满得 6 分
2．此微波炉的控制系统是 开环控制系统 （3 分，填“开环控制系统或闭环控制系统”）。
3。如果接通电源后，炉灯亮了，但是磁控管不工作，可能出现的问题是： 炉门没有关好 、
磁控管坏掉了 。（至少列出两种可能原因，每对一个得 3 分）
六、设计题：本大题满分 25 分。
(1).发现课题中需要解决的问题，并做出简要的课题分析报告。（3 分）
需要解决的问题：在国旗升到指定位置后，保持国旗原来的高度不变（1 分）
设计课题：设计一个可以在国旗升到指定位置后，保持国旗在原来的高度不下降的装置
（1 分）
分析：在现有的定时电动升旗系统中加装部分装置，在不影响原有定时电动升旗系统正
常工作的情况下，确保国旗在升到一定位置后保持国旗原来的高度不变（不下降），解
决现实问题。要求设计简单，可行，成本低廉。（1 分）
根据学生回答状况酌情给分
(2).提出解决这一问题的解决设想。重点在于判断是采用开环控制系统还是采用闭环控制
系统；这一控制系统中需要控制的量是什么？通过什么方法可以实现（要有分析过程）。（6
分）
采用闭环控制系统（2 分）
需要控制的量是电机如何根据国旗位置的变化工作，进行微调，保持国旗为止不变。即
在原有控制系统中加装比较器、控制器和检测装置来控制电机工作。（2 分）
可实现的方法：在原有电路中加装位移传感器（或者是光电门传感器）、比较器、监测
装置等（2 分）
(3).分析这一控制系统可能受到的主要干扰因素是什么，我们可以通过什么办法来解决它。
（2 分）
答：滑轮磨损程度，绳子磨损和老化，国旗自身的重量，（1 分）通过位置传感器检测国旗
到达的位置来解决相应干扰（1 分）。
（8） 对所提出的所有方案进行比较、权衡和优化，确定最终的设计方案，画出这一控制
系统的方框图。（6 分）
比较器
国旗的位置
控制电路
电机转动
国旗到达顶端
