ZPL命令中文参考手册.斑马打印机指令.pdf-资料库

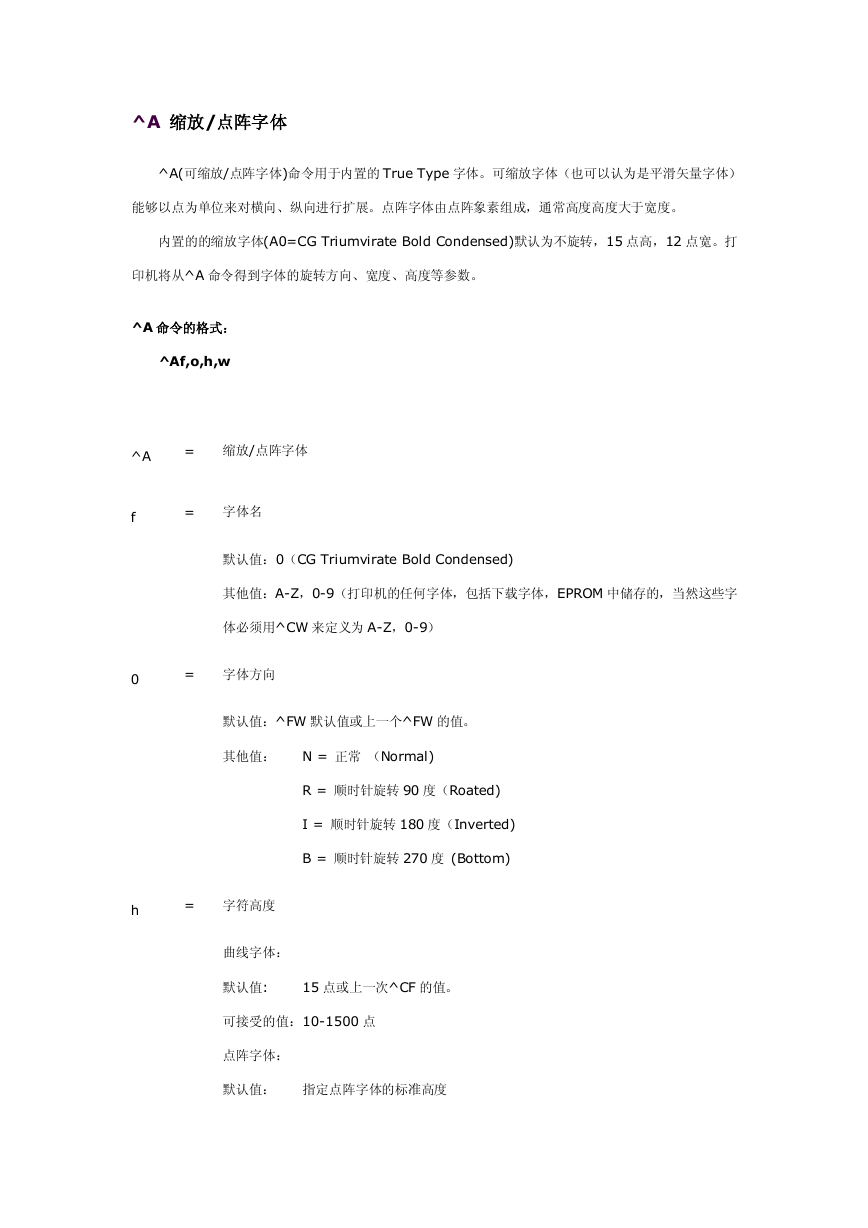

^A 缩放/点阵字体 ^A(可缩放/点阵字体)命令用于内置的 True Type 字体。可缩放字体（也可以认为是平滑矢量字体）能够以点为单位来对横向、纵向进行扩展。点阵字体由点阵象素组成，通常高度高度大于宽度。内置的的缩放字体(A0=CG Triumvirate Bold Condensed)默认为不旋转，15 点高，12 点宽。打印机将从^A 命令得到字体的旋转方向、宽度、高度等参数。 ^A 命令的格式： ^Af,o,h,w ^A f 0 h = 缩放/点阵字体 = 字体名默认值：0（CG Triumvirate Bold Condensed) 其他值：A-Z，0-9（打印机的任何字体，包括下载字体，EPROM 中储存的，当然这些字体必须用^CW 来定义为 A-Z，0-9） = 字体方向默认值：^FW 默认值或上一个^FW 的值。其他值： N = 正常（Normal) R = 顺时针旋转 90 度（Roated) I = 顺时针旋转 180 度（Inverted) B = 顺时针旋转 270 度 (Bottom) = 字符高度曲线字体：默认值: 15 点或上一次^CF 的值。可接受的值：10-1500 点点阵字体：默认值：指定点阵字体的标准高度

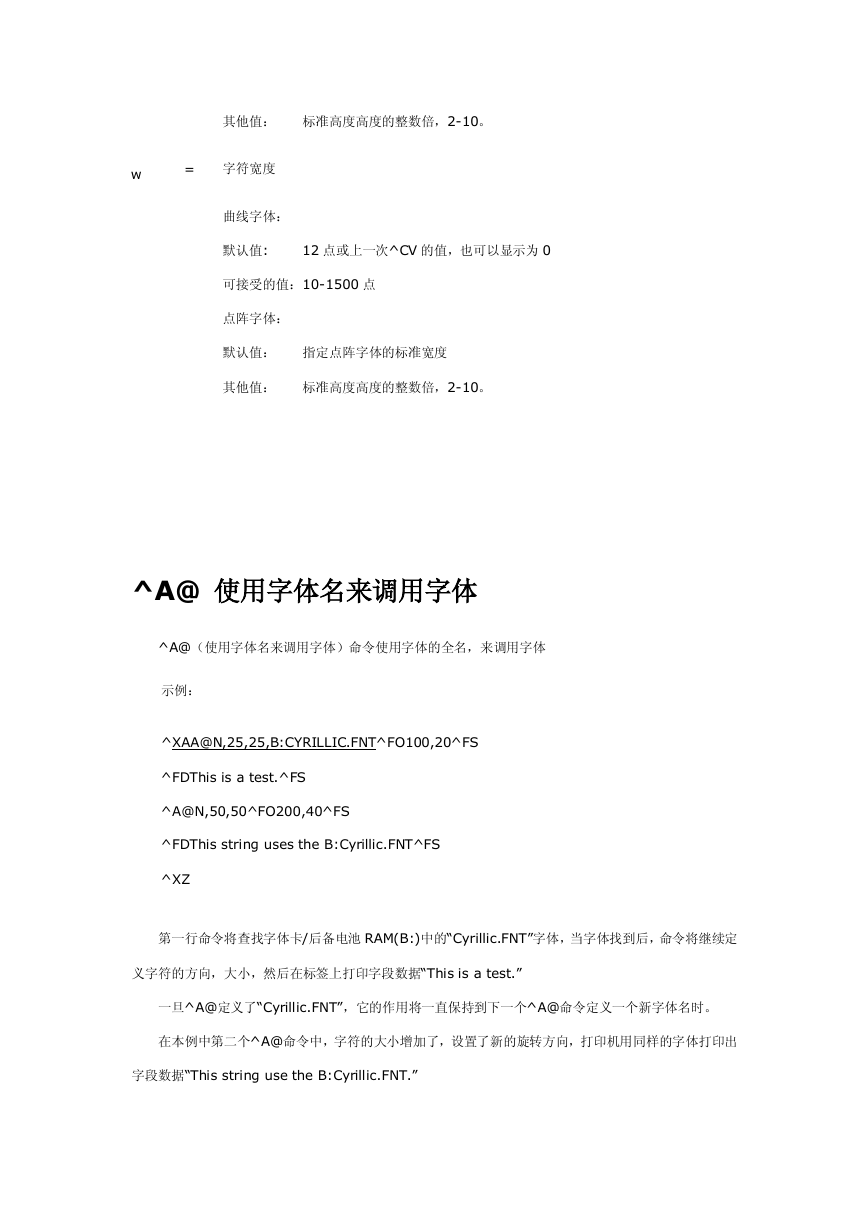

其他值：标准高度高度的整数倍，2-10。 = 字符宽度曲线字体：默认值: 12 点或上一次^CV 的值，也可以显示为 0 可接受的值：10-1500 点点阵字体：默认值：指定点阵字体的标准宽度其他值：标准高度高度的整数倍，2-10。 w ^A@ 使用字体名来调用字体 ^A@（使用字体名来调用字体）命令使用字体的全名，来调用字体示例： ^XAA@N,25,25,B:CYRILLIC.FNT^FO100,20^FS ^FDThis is a test.^FS ^A@N,50,50^FO200,40^FS ^FDThis string uses the B:Cyrillic.FNT^FS ^XZ 第一行命令将查找字体卡/后备电池 RAM(B:)中的“Cyrillic.FNT”字体，当字体找到后，命令将继续定义字符的方向，大小，然后在标签上打印字段数据“This is a test.” 一旦^A@定义了“Cyrillic.FNT”，它的作用将一直保持到下一个^A@命令定义一个新字体名时。在本例中第二个^A@命令中，字符的大小增加了，设置了新的旋转方向，打印机用同样的字体打印出字段数据“This string use the B:Cyrillic.FNT.”

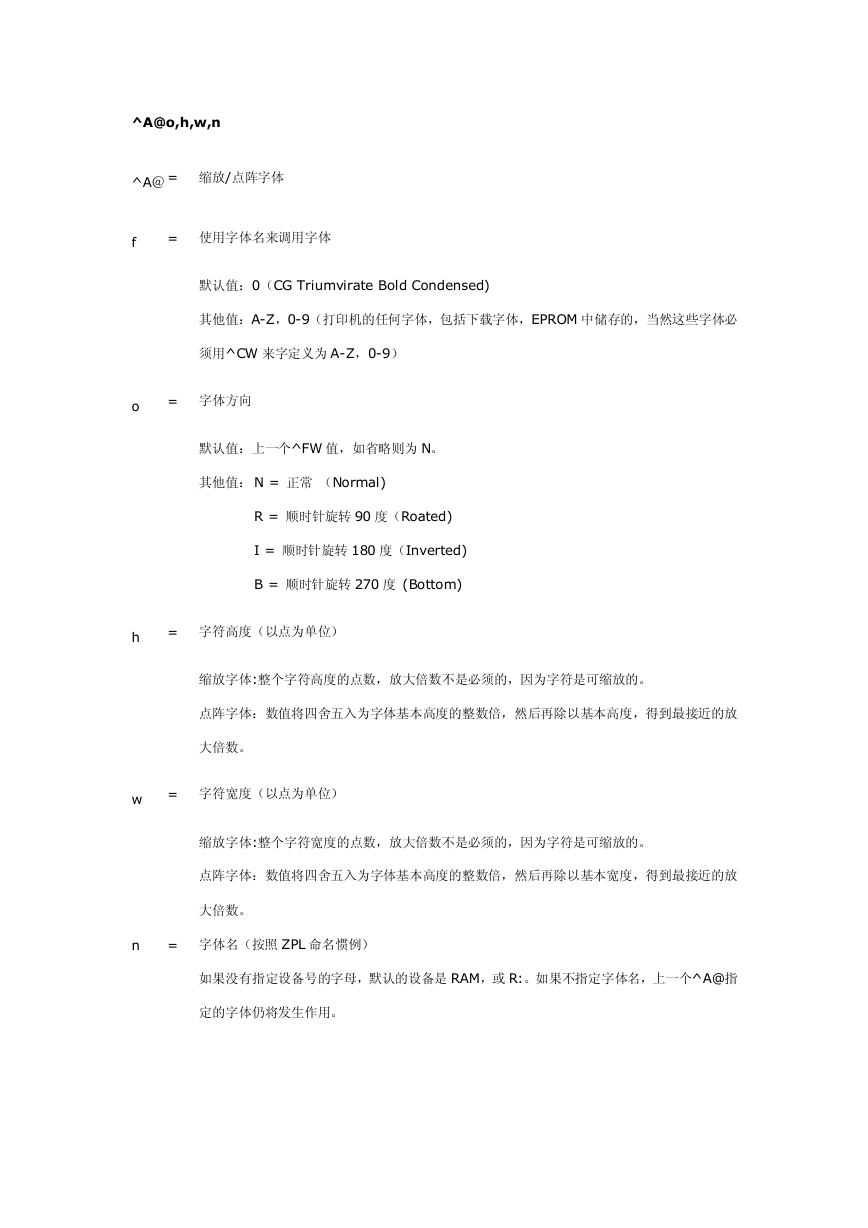

^A@o,h,w,n ^A＠ = 缩放/点阵字体 f o h = 使用字体名来调用字体默认值：0（CG Triumvirate Bold Condensed) 其他值：A-Z，0-9（打印机的任何字体，包括下载字体，EPROM 中储存的，当然这些字体必须用^CW 来字定义为 A-Z，0-9） = 字体方向默认值：上一个^FW 值，如省略则为 N。其他值： N = 正常（Normal) R = 顺时针旋转 90 度（Roated) I = 顺时针旋转 180 度（Inverted) B = 顺时针旋转 270 度 (Bottom) = 字符高度（以点为单位）缩放字体:整个字符高度的点数，放大倍数不是必须的，因为字符是可缩放的。点阵字体：数值将四舍五入为字体基本高度的整数倍，然后再除以基本高度，得到最接近的放大倍数。 w = 字符宽度（以点为单位）缩放字体:整个字符宽度的点数，放大倍数不是必须的，因为字符是可缩放的。点阵字体：数值将四舍五入为字体基本高度的整数倍，然后再除以基本宽度，得到最接近的放大倍数。 n = 字体名（按照 ZPL 命名惯例）如果没有指定设备号的字母，默认的设备是 RAM，或 R:。如果不指定字体名，上一个^A@指定的字体仍将发生作用。

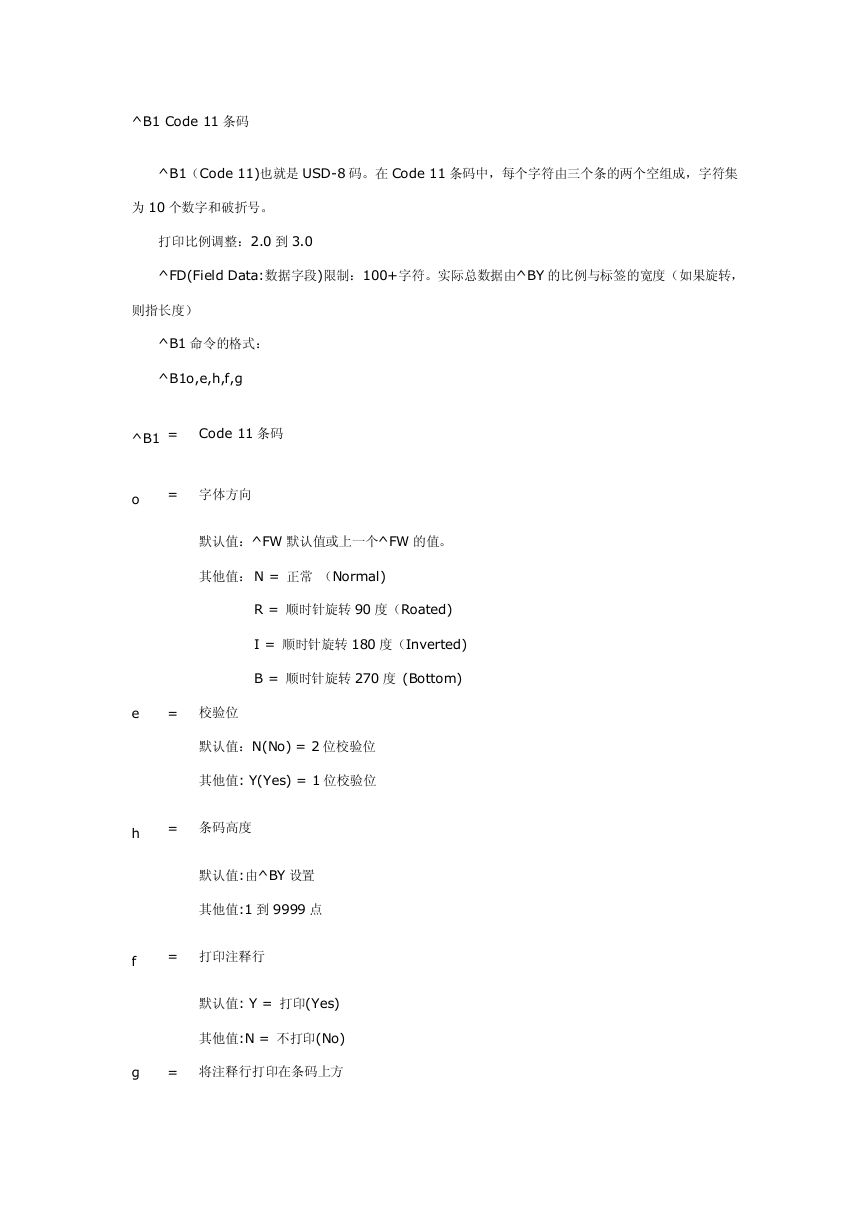

^B1 Code 11 条码 ^B1（Code 11)也就是 USD-8 码。在 Code 11 条码中，每个字符由三个条的两个空组成，字符集为 10 个数字和破折号。打印比例调整：2.0 到 3.0 ^FD(Field Data:数据字段)限制：100+字符。实际总数据由^BY 的比例与标签的宽度（如果旋转，则指长度） ^B1 命令的格式： ^B1o,e,h,f,g ^B1 = Code 11 条码 o e h = 字体方向默认值：^FW 默认值或上一个^FW 的值。其他值： N = 正常（Normal) R = 顺时针旋转 90 度（Roated) I = 顺时针旋转 180 度（Inverted) B = 顺时针旋转 270 度 (Bottom) = 校验位默认值：N(No) = 2 位校验位其他值: Y(Yes) = 1 位校验位 = 条码高度默认值:由^BY 设置其他值:1 到 9999 点 f = 打印注释行默认值: Y = 打印(Yes) 其他值:N = 不打印(No) g = 将注释行打印在条码上方

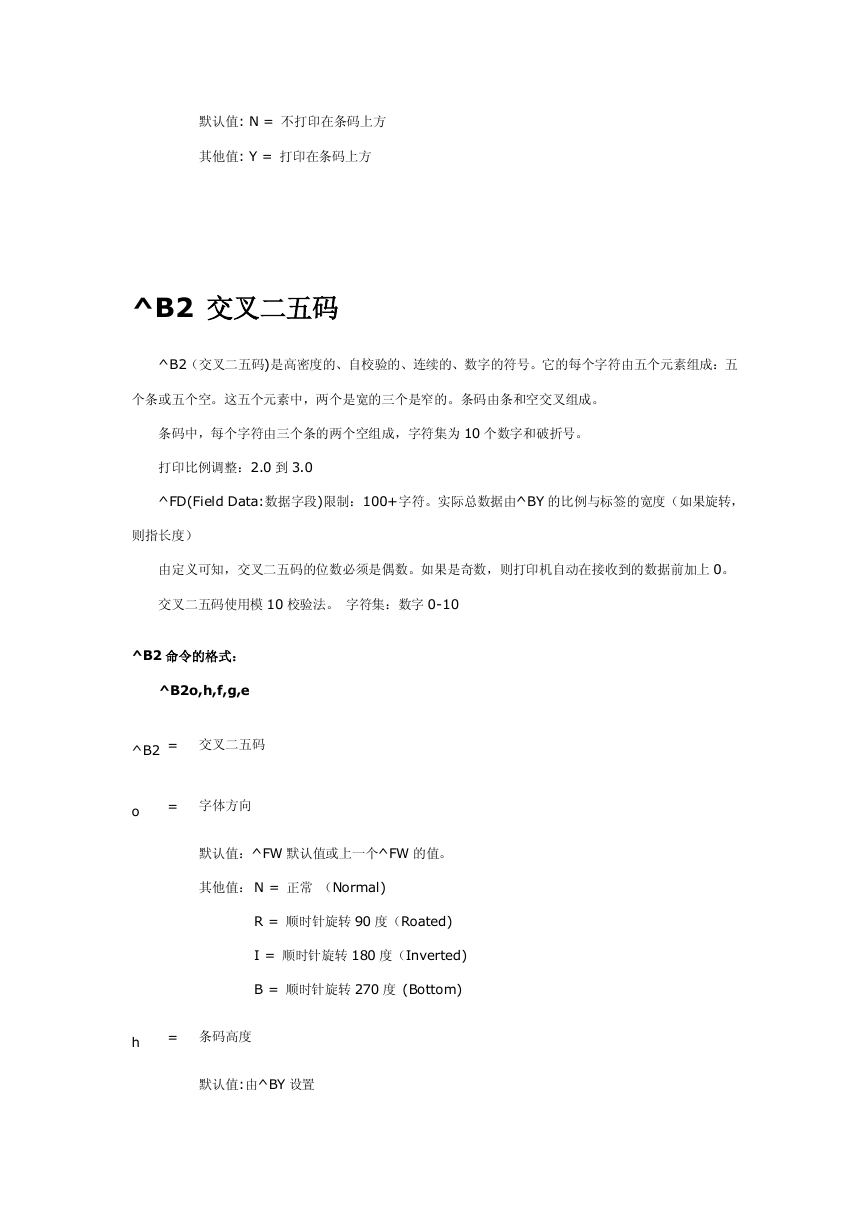

默认值: N = 不打印在条码上方其他值: Y = 打印在条码上方 ^B2 交叉二五码 ^B2（交叉二五码)是高密度的、自校验的、连续的、数字的符号。它的每个字符由五个元素组成：五个条或五个空。这五个元素中，两个是宽的三个是窄的。条码由条和空交叉组成。条码中，每个字符由三个条的两个空组成，字符集为 10 个数字和破折号。打印比例调整：2.0 到 3.0 ^FD(Field Data:数据字段)限制：100+字符。实际总数据由^BY 的比例与标签的宽度（如果旋转，则指长度）由定义可知，交叉二五码的位数必须是偶数。如果是奇数，则打印机自动在接收到的数据前加上 0。交叉二五码使用模 10 校验法。字符集：数字 0-10 ^B2 命令的格式： ^B2o,h,f,g,e ^B2 = 交叉二五码 o h = 字体方向默认值：^FW 默认值或上一个^FW 的值。其他值： N = 正常（Normal) R = 顺时针旋转 90 度（Roated) I = 顺时针旋转 180 度（Inverted) B = 顺时针旋转 270 度 (Bottom) = 条码高度默认值:由^BY 设置

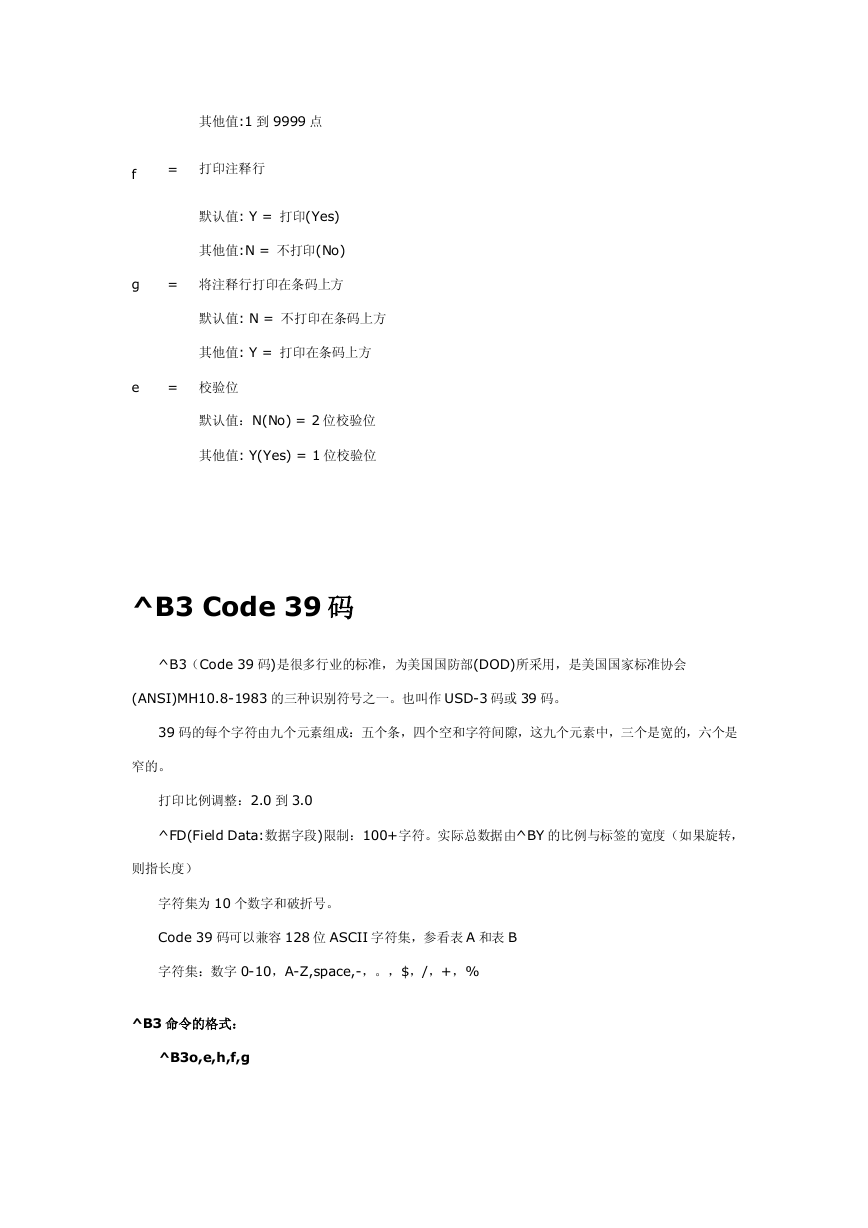

其他值:1 到 9999 点 = 打印注释行默认值: Y = 打印(Yes) 其他值:N = 不打印(No) f g = 将注释行打印在条码上方默认值: N = 不打印在条码上方其他值: Y = 打印在条码上方 = 校验位默认值：N(No) = 2 位校验位其他值: Y(Yes) = 1 位校验位 e ^B3 Code 39 码 ^B3（Code 39 码)是很多行业的标准，为美国国防部(DOD)所采用，是美国国家标准协会 (ANSI)MH10.8-1983 的三种识别符号之一。也叫作 USD-3 码或 39 码。 39 码的每个字符由九个元素组成：五个条，四个空和字符间隙，这九个元素中，三个是宽的，六个是窄的。打印比例调整：2.0 到 3.0 ^FD(Field Data:数据字段)限制：100+字符。实际总数据由^BY 的比例与标签的宽度（如果旋转，则指长度）字符集为 10 个数字和破折号。 Code 39 码可以兼容 128 位 ASCII 字符集，参看表 A 和表 B 字符集：数字 0-10，A-Z,space,-，。，$，/，+，% ^B3 命令的格式： ^B3o,e,h,f,g

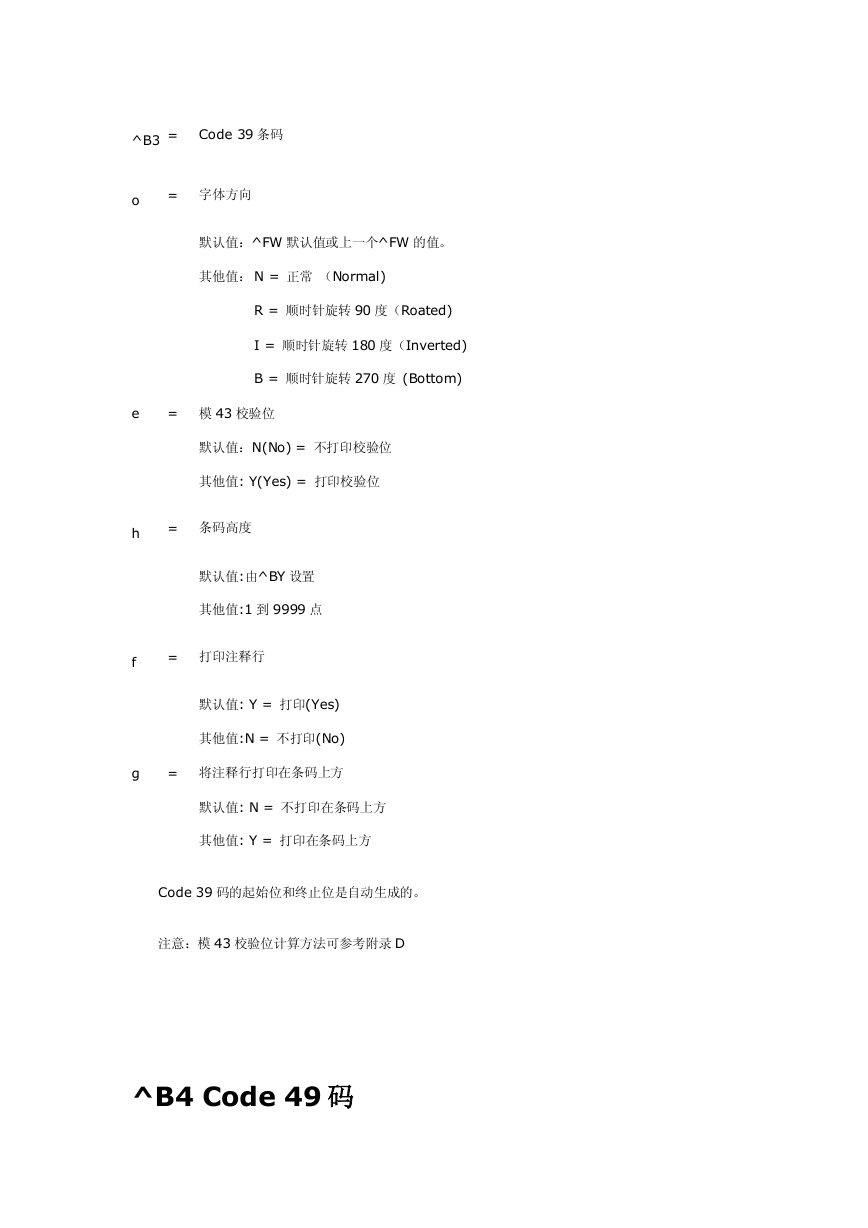

^B3 = Code 39 条码 o e h = 字体方向默认值：^FW 默认值或上一个^FW 的值。其他值： N = 正常（Normal) R = 顺时针旋转 90 度（Roated) I = 顺时针旋转 180 度（Inverted) B = 顺时针旋转 270 度 (Bottom) = 模 43 校验位默认值：N(No) = 不打印校验位其他值: Y(Yes) = 打印校验位 = 条码高度默认值:由^BY 设置其他值:1 到 9999 点 f = 打印注释行默认值: Y = 打印(Yes) 其他值:N = 不打印(No) g = 将注释行打印在条码上方默认值: N = 不打印在条码上方其他值: Y = 打印在条码上方 Code 39 码的起始位和终止位是自动生成的。注意：模 43 校验位计算方法可参考附录 D ^B4 Code 49 码

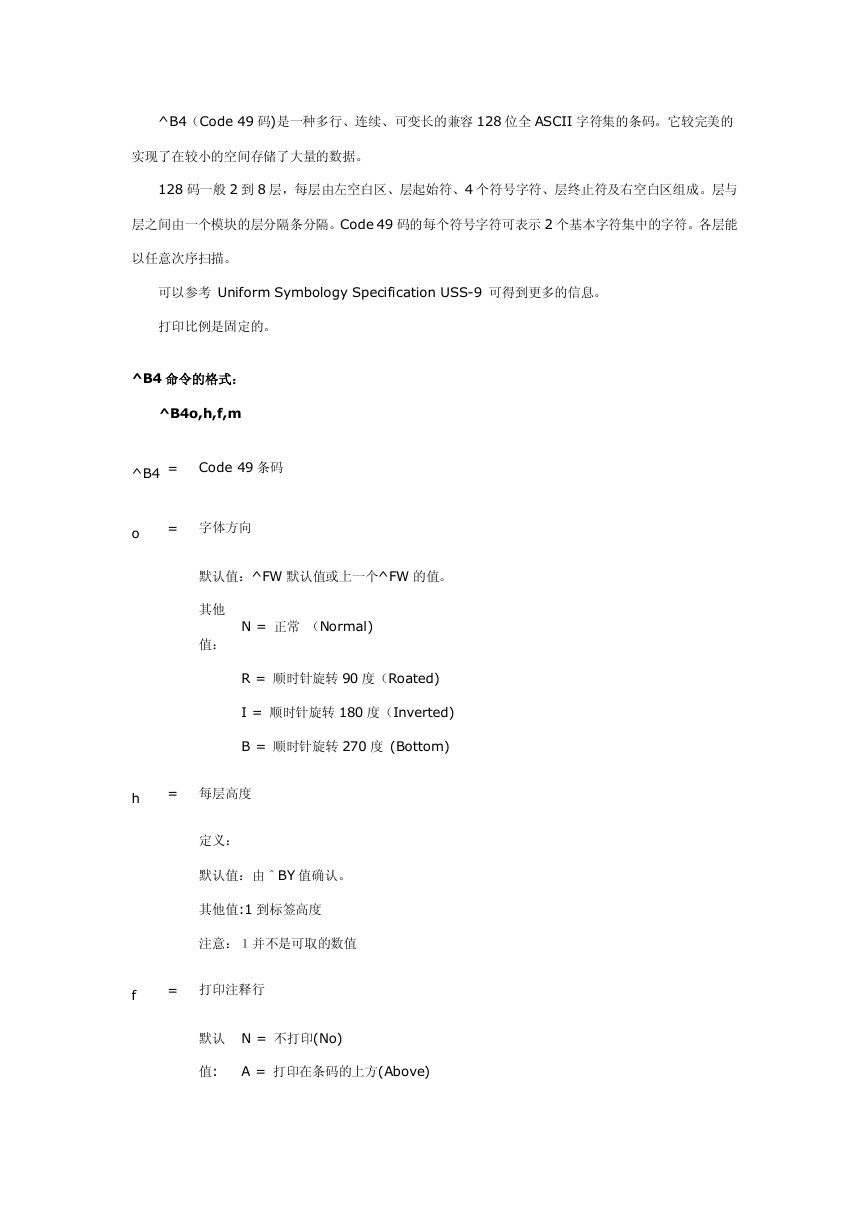

^B4（Code 49 码)是一种多行、连续、可变长的兼容 128 位全 ASCII 字符集的条码。它较完美的实现了在较小的空间存储了大量的数据。 128 码一般 2 到 8 层，每层由左空白区、层起始符、4 个符号字符、层终止符及右空白区组成。层与层之间由一个模块的层分隔条分隔。Code 49 码的每个符号字符可表示 2 个基本字符集中的字符。各层能以任意次序扫描。可以参考 Uniform Symbology Specification USS-9 可得到更多的信息。打印比例是固定的。 ^B4 命令的格式： ^B4o,h,f,m ^B4 = Code 49 条码 o = 字体方向默认值：^FW 默认值或上一个^FW 的值。其他值： N = 正常（Normal) R = 顺时针旋转 90 度（Roated) I = 顺时针旋转 180 度（Inverted) B = 顺时针旋转 270 度 (Bottom) h = 每层高度定义：默认值：由＾BY 值确认。其他值:1 到标签高度注意：１并不是可取的数值 f = 打印注释行默认 N = 不打印(No) 值: A = 打印在条码的上方(Above)
