飞利浦投影机-HDP1550/HDP1550TV说明书.pdf

发布时间：2022-05-22 发布人：admin 分类：说明书资料大小：10.36M 资料格式：pdf 举报版权申诉

第1页 / 共39页

第2页 / 共39页

第3页 / 共39页

第4页 / 共39页

第5页 / 共39页

第6页 / 共39页

第7页 / 共39页

第8页 / 共39页

概述

亲爱的用户

关于本用户手册

所用符号

包装盒内物品

产品特色

WiFiDisplay（Miracast）

1 安全常识

设备设置

设备的自动温控功能

维修

电源供应

无线网络（WLAN）

3D 眼镜的使用

杜比数码（Dolby Digital）

2 概览

前视图

后视图

遥控器

浏览用户界面

设置菜单导航

软件键盘

菜单功能概览

状态栏上的符号

3 初始操作

设备设置

连接电源

安装或更换遥控器电池

使用遥控器

初始安装

关闭投影仪

ECO 节电模式

设置语言

4 连接至播放设备

连接至带 HDMI 输出的设备

连接至计算机（VGA）

使用音视频适配器线缆（CVBS）连接

连接至家庭影院放大器

连接至高保真设备

连接耳机

WiFiDisplay（Miracast）

5 内存

插入存储卡

连接 USB 存储媒介

6 网络

LAN 网络

连接至 LAN 网络

自动配置

手动配置

无线网络（WLAN）

基础结构无线网络

开启、关闭无线网络（WLAN）

设置无线网络（WLAN）

通过向导设置无线网络（WLAN）

使用 Wi-Fi 保护设置（WPS）

Wi-Fi 热点

激活 Wi-Fi 热点

设置 Wi-Fi 热点

数字生活网络联盟（DLNA）

开启、关闭 DLNA

通过DLNA 播放媒体

DLNA 控制

7 蓝牙

激活蓝牙连接

设置蓝牙参数

蓝牙扬声器

激活蓝牙扬声器

更改蓝牙扬声器连接的名称

8 媒体播放

媒体播放导航

视频播放

支持的文件格式

视频播放（USB/SD 卡/内存/ DLNA）

照片播放

支持的文件格式

照片播放（USB/SD 卡/内存/ DLNA）

带背景音乐的幻灯片播放

放大与旋转功能

音乐播放

支持的文件格式

音乐播放（USB/SD 卡/内存/ DLNA）

管理文件

删除文件

9 数字电视播放（取决于具体型号）

连接天线

首次播放

电视

更改 DVB-T 设置

10 安卓

启动安卓应用

退出安卓

安装安卓应用

11 设置

菜单功能概览

12 保养

清洁

清洁镜头

设备过热

通过存储卡升级固件

故障排除

反复断电

13 附录

技术参数

技术 / 光学数据

供电

附件

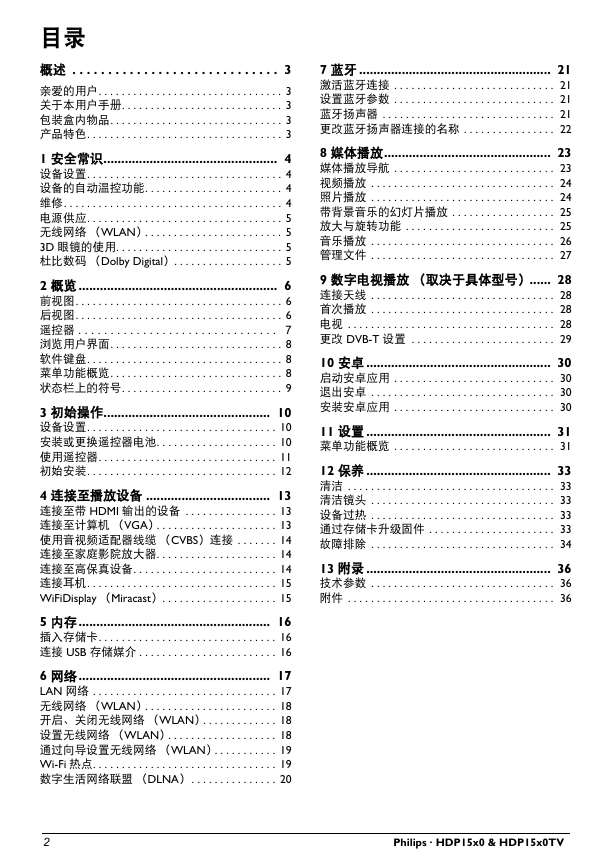

7 蓝牙 ...................................................... 21 激活蓝牙连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 设置蓝牙参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 蓝牙扬声器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 更改蓝牙扬声器连接的名称 . . . . . . . . . . . . . . . . 22 8 媒体播放............................................... 23 媒体播放导航 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 视频播放 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 照片播放 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 带背景音乐的幻灯片播放 . . . . . . . . . . . . . . . . . . 25 放大与旋转功能 . . . . . . . . . . . . . . . . . . . . . . . . . . 25 音乐播放 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 管理文件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 9 数字电视播放（取决于具体型号）...... 28 连接天线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 首次播放 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 电视 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 更改 DVB-T 设置 . . . . . . . . . . . . . . . . . . . . . . . . . 29 10 安卓 .................................................... 30 启动安卓应用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 退出安卓 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 安装安卓应用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 11 设置 .................................................... 31 菜单功能概览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 12 保养 .................................................... 33 清洁 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 清洁镜头 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 设备过热 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 通过存储卡升级固件 . . . . . . . . . . . . . . . . . . . . . . 33 故障排除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 13 附录 .................................................... 36 技术参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 附件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 目录概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 亲爱的用户. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 关于本用户手册. . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 包装盒内物品. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 产品特色. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 1 安全常识................................................. 4 设备设置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 设备的自动温控功能. . . . . . . . . . . . . . . . . . . . . . . . 4 维修. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 电源供应. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 无线网络（WLAN）. . . . . . . . . . . . . . . . . . . . . . . . 5 3D 眼镜的使用. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 杜比数码（Dolby Digital）. . . . . . . . . . . . . . . . . . . 5 2 概览 ........................................................ 6 前视图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 后视图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 遥控器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 浏览用户界面. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 软件键盘. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 菜单功能概览. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 状态栏上的符号. . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 3 初始操作............................................... 10 设备设置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 安装或更换遥控器电池. . . . . . . . . . . . . . . . . . . . . 10 使用遥控器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 初始安装. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 4 连接至播放设备 ................................... 13 连接至带 HDMI 输出的设备 . . . . . . . . . . . . . . . . 13 连接至计算机（VGA）. . . . . . . . . . . . . . . . . . . . . 13 使用音视频适配器线缆（CVBS）连接 . . . . . . . 14 连接至家庭影院放大器. . . . . . . . . . . . . . . . . . . . . 14 连接至高保真设备. . . . . . . . . . . . . . . . . . . . . . . . . 14 连接耳机. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 WiFiDisplay （Miracast）. . . . . . . . . . . . . . . . . . . . 15 5 内存 ...................................................... 16 插入存储卡. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 连接 USB 存储媒介 . . . . . . . . . . . . . . . . . . . . . . . . 16 6 网络 ...................................................... 17 LAN 网络 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 无线网络（WLAN）. . . . . . . . . . . . . . . . . . . . . . . 18 开启、关闭无线网络（WLAN）. . . . . . . . . . . . . 18 设置无线网络（WLAN）. . . . . . . . . . . . . . . . . . . 18 通过向导设置无线网络（WLAN）. . . . . . . . . . . 19 Wi-Fi 热点. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 数字生活网络联盟（DLNA） . . . . . . . . . . . . . . . 20 2 Philips · HDP15x0 & HDP15x0TV

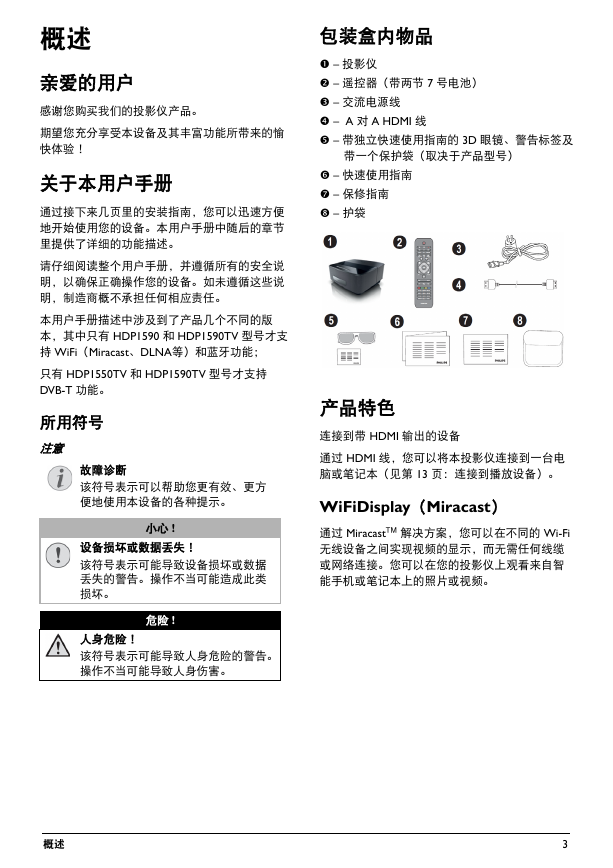

概述亲爱的用户感谢您购买我们的投影仪产品。期望您充分享受本设备及其丰富功能所带来的愉快体验！关于本用户手册通过接下来几页里的安装指南，您可以迅速方便地开始使用您的设备。本用户手册中随后的章节里提供了详细的功能描述。请仔细阅读整个用户手册，并遵循所有的安全说明，以确保正确操作您的设备。如未遵循这些说明，制造商概不承担任何相应责任。本用户手册描述中涉及到了产品几个不同的版本，其中只有 HDP1590 和 HDP1590TV 型号才支持 WiFi（Miracast、DLNA等）和蓝牙功能；只有 HDP1550TV 和 HDP1590TV 型号才支持 DVB-T 功能。所用符号注意故障诊断该符号表示可以帮助您更有效、更方便地使用本设备的各种提示。小心 ! 设备损坏或数据丢失！该符号表示可能导致设备损坏或数据丢失的警告。操作不当可能造成此类损坏。危险 ! 人身危险！该符号表示可能导致人身危险的警告。操作不当可能导致人身伤害。包装盒内物品  – 投影仪  – 遥控器（带两节 7 号电池）  – 交流电源线  – A 对 A HDMI 线  – 带独立快速使用指南的 3D 眼镜、警告标签及带一个保护袋（取决于产品型号）  – 快速使用指南  – 保修指南  – 护袋产品特色连接到带 HDMI 输出的设备通过 HDMI 线，您可以将本投影仪连接到一台电脑或笔记本（见第 13 页：连接到播放设备）。 WiFiDisplay（Miracast）通过 Miracast™ 解决方案，您可以在不同的 Wi-Fi 无线设备之间实现视频的显示，而无需任何线缆或网络连接。您可以在您的投影仪上观看来自智能手机或笔记本上的照片或视频。概述 3

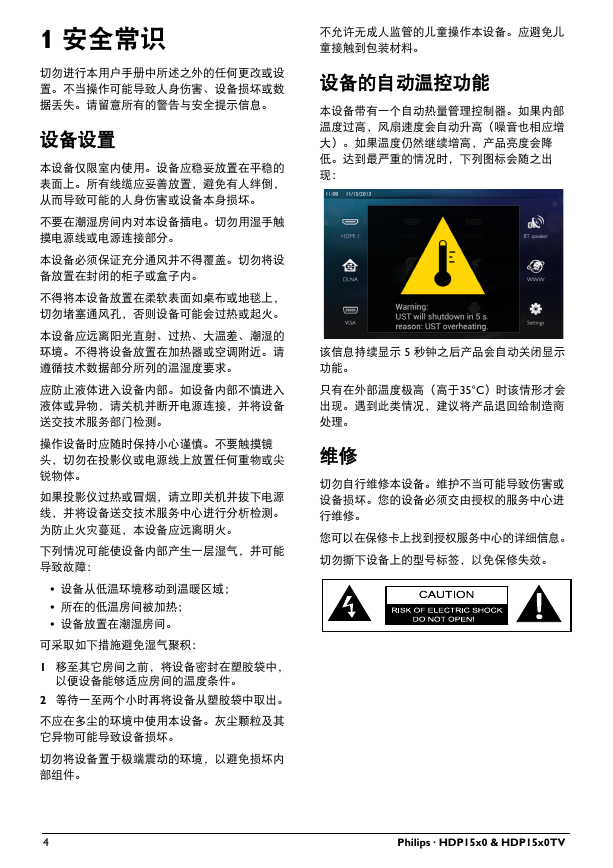

1 安全常识切勿进行本用户手册中所述之外的任何更改或设置。不当操作可能导致人身伤害、设备损坏或数据丢失。请留意所有的警告与安全提示信息。设备设置本设备仅限室内使用。设备应稳妥放置在平稳的表面上。所有线缆应妥善放置，避免有人绊倒，从而导致可能的人身伤害或设备本身损坏。不要在潮湿房间内对本设备插电。切勿用湿手触摸电源线或电源连接部分。本设备必须保证充分通风并不得覆盖。切勿将设备放置在封闭的柜子或盒子内。不得将本设备放置在柔软表面如桌布或地毯上，切勿堵塞通风孔，否则设备可能会过热或起火。本设备应远离阳光直射、过热、大温差、潮湿的环境。不得将设备放置在加热器或空调附近。请遵循技术数据部分所列的温湿度要求。不允许无成人监管的儿童操作本设备。应避免儿童接触到包装材料。设备的自动温控功能本设备带有一个自动热量管理控制器。如果内部温度过高，风扇速度会自动升高（噪音也相应增大）。如果温度仍然继续增高，产品亮度会降低。达到最严重的情况时，下列图标会随之出现：该信息持续显示 5 秒钟之后产品会自动关闭显示功能。应防止液体进入设备内部。如设备内部不慎进入液体或异物，请关机并断开电源连接，并将设备送交技术服务部门检测。只有在外部温度极高（高于35°C）时该情形才会出现。遇到此类情况，建议将产品退回给制造商处理。维修切勿自行维修本设备。维护不当可能导致伤害或设备损坏。您的设备必须交由授权的服务中心进行维修。您可以在保修卡上找到授权服务中心的详细信息。切勿撕下设备上的型号标签，以免保修失效。操作设备时应随时保持小心谨慎。不要触摸镜头，切勿在投影仪或电源线上放置任何重物或尖锐物体。如果投影仪过热或冒烟，请立即关机并拔下电源线，并将设备送交技术服务中心进行分析检测。为防止火灾蔓延，本设备应远离明火。下列情况可能使设备内部产生一层湿气，并可能导致故障： • 设备从低温环境移动到温暖区域； • 所在的低温房间被加热； • 设备放置在潮湿房间。可采取如下措施避免湿气聚积： 1 移至其它房间之前，将设备密封在塑胶袋中，以便设备能够适应房间的温度条件。 2 等待一至两个小时再将设备从塑胶袋中取出。不应在多尘的环境中使用本设备。灰尘颗粒及其它异物可能导致设备损坏。切勿将设备置于极端震动的环境，以避免损坏内部组件。 4 Philips · HDP15x0 & HDP15x0TV

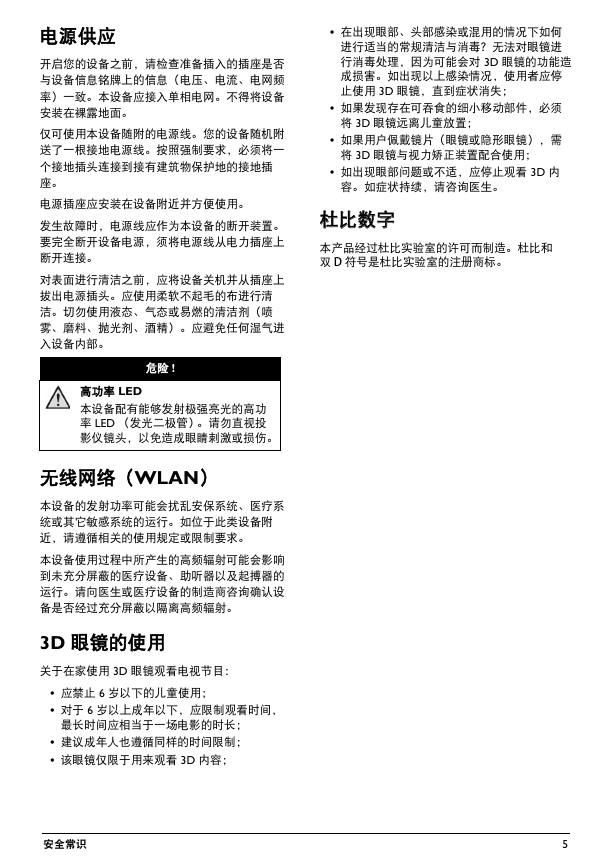

• 在出现眼部、头部感染或混用的情况下如何进行适当的常规清洁与消毒？无法对眼镜进行消毒处理，因为可能会对 3D 眼镜的功能造成损害。如出现以上感染情况，使用者应停止使用 3D 眼镜，直到症状消失； • 如果发现存在可吞食的细小移动部件，必须将 3D 眼镜远离儿童放置； • 如果用户佩戴镜片（眼镜或隐形眼镜），需将 3D 眼镜与视力矫正装置配合使用； • 如出现眼部问题或不适，应停止观看 3D 内容。如症状持续，请咨询医生。杜比数码（Dolby Digital）杜比数字经杜比实验室授权制造。Dolby 和双 D 标志为杜本产品经过杜比实验室的许可而制造。杜比和双 D 符号是杜比实验室的注册商标。比实验室的注册商标。电源供应开启您的设备之前，请检查准备插入的插座是否与设备信息铭牌上的信息（电压、电流、电网频率）一致。本设备应接入单相电网。不得将设备安装在裸露地面。仅可使用本设备随附的电源线。您的设备随机附送了一根接地电源线。按照强制要求，必须将一个接地插头连接到接有建筑物保护地的接地插座。电源插座应安装在设备附近并方便使用。发生故障时，电源线应作为本设备的断开装置。要完全断开设备电源，须将电源线从电力插座上断开连接。对表面进行清洁之前，应将设备关机并从插座上拔出电源插头。应使用柔软不起毛的布进行清洁。切勿使用液态、气态或易燃的清洁剂（喷雾、磨料、抛光剂、酒精）。应避免任何湿气进入设备内部。危险 ! 高功率 LED 本设备配有能够发射极强亮光的高功率 LED （发光二极管）。请勿直视投影仪镜头，以免造成眼睛刺激或损伤。无线网络（WLAN）本设备的发射功率可能会扰乱安保系统、医疗系统或其它敏感系统的运行。如位于此类设备附近，请遵循相关的使用规定或限制要求。本设备使用过程中所产生的高频辐射可能会影响到未充分屏蔽的医疗设备、助听器以及起搏器的运行。请向医生或医疗设备的制造商咨询确认设备是否经过充分屏蔽以隔离高频辐射。 3D 眼镜的使用关于在家使用 3D 眼镜观看电视节目： • 应禁止 6 岁以下的儿童使用； • 对于 6 岁以上成年以下，应限制观看时间，最长时间应相当于一场电影的时长； • 建议成年人也遵循同样的时间限制； • 该眼镜仅限于用来观看 3D 内容；安全常识 5

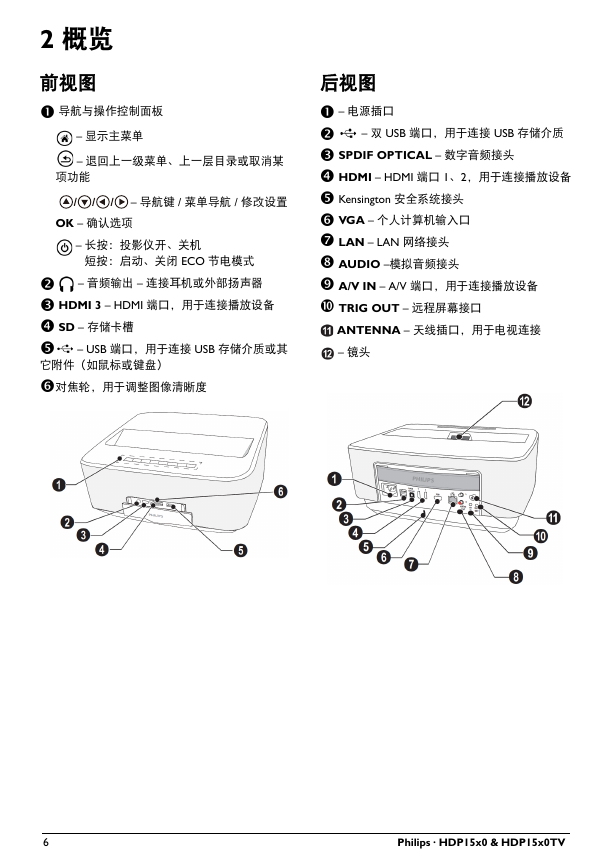

2 概览前视图  导航与操作控制面板 – 显示主菜单 – 退回上一级菜单、上一层目录或取消某项功能 OK – 确认选项 – 导航键 / 菜单导航 / 修改设置 – 长按：投影仪开、关机短按：启动、关闭 ECO 节电模式 – 音频输出 – 连接耳机或外部扬声器   HDMI 3 – HDMI 端口，用于连接播放设备  SD – 存储卡槽  – USB 端口，用于连接 USB 存储介质或其它附件（如鼠标或键盘） 对焦轮，用于调整图像清晰度后视图 – 双 USB 端口，用于连接 USB 存储介质  – 电源插口   SPDIF OPTICAL – 数字音频接头  HDMI – HDMI 端口 1、2，用于连接播放设备  Kensington 安全系统接头  VGA – 个人计算机输入口  LAN – LAN 网络接头  AUDIO –模拟音频接头  A/V IN – A/V 端口，用于连接播放设备  TRIG OUT – 远程屏幕接口 ANTENNA – 天线插口，用于电视连接 – 镜头 6 Philips · HDP15x0 & HDP15x0TV

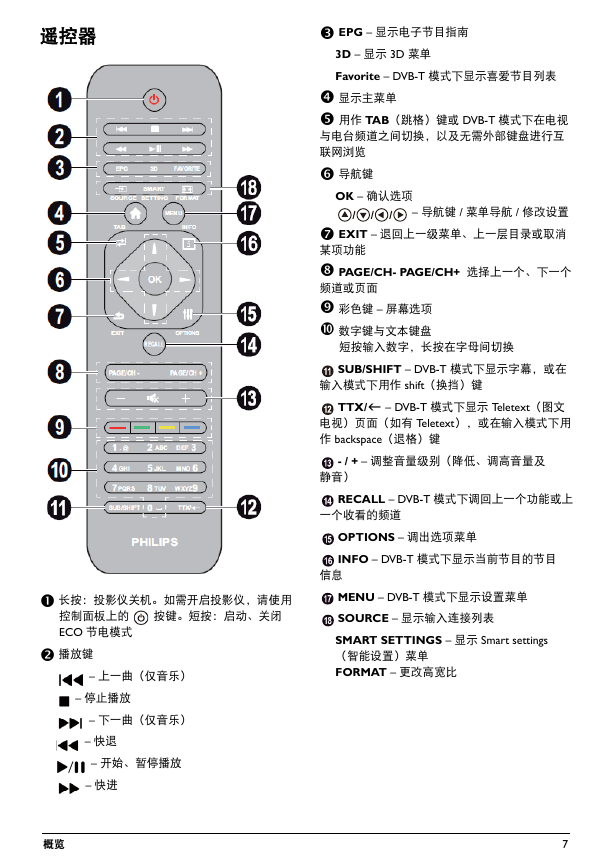

遥控器  EPG – 显示电子节目指南 3D – 显示 3D 菜单 Favorite – DVB-T 模式下显示喜爱节目列表  显示主菜单  用作 TAB（跳格）键或 DVB-T 模式下在电视与电台频道之间切换，以及无需外部键盘进行互联网浏览  导航键 OK – 确认选项 – 导航键 / 菜单导航 / 修改设置  EXIT – 退回上一级菜单、上一层目录或取消某项功能  PAGE/CH- PAGE/CH+ 选择上一个、下一个频道或页面  彩色键 – 屏幕选项  数字键与文本键盘短按输入数字，长按在字母间切换 SUB/SHIFT – DVB-T 模式下显示字幕，或在输入模式下用作 shift（换挡）键 TTX/ – DVB-T 模式下显示 Teletext（图文电视）页面（如有 Teletext），或在输入模式下用作 backspace（退格）键 - / + – 调整音量级别（降低、调高音量及静音） RECALL – DVB-T 模式下调回上一个功能或上一个收看的频道 OPTIONS – 调出选项菜单 INFO – DVB-T 模式下显示当前节目的节目信息 MENU – DVB-T 模式下显示设置菜单 SOURCE – 显示输入连接列表 SMART SETTINGS – 显示 Smart settings （智能设置）菜单 FORMAT – 更改高宽比  长按：投影仪关机。如需开启投影仪，请使用控制面板上的 ECO 节电模式  播放键按键。短按：启动、关闭 – 上一曲（仅音乐） – 停止播放 – 下一曲（仅音乐） – 快退 – 开始、暂停播放 – 快进概览 7

浏览用户界面设置菜单导航可以通过控制面板或遥控器上的导航键（导航。 OK 和）以及无线鼠标进行通过按键导航：键用于在各级菜单中上下滚动。 • • OK/ 键用于进入下一级菜单； / 键用于进入上一级菜单。键用于返回主菜单。 • • 在最后一级菜单，OK 键可用于确认设置并返回上一个子菜单。 • 键用于放弃设置并返回上一个子菜单，或退出菜单（取决于是具体菜单）。通过（无线）鼠标导航：（类似于安卓系统中的标准鼠标操作）小心 ! 无线鼠标无线鼠标未提供。用鼠标指针指向一个图标并击鼠标左键以选择该图标。如果列表中有更多菜单未显示出来，可以单击列表并按住鼠标左键上下移动以滚动列表。点击鼠标右键可以退出菜单并返回下一个顶层菜单。软件键盘注意您也可以通过标准计算机键盘或鼠标输入文本。既可以使用有线型号（USB），也可以使用带 2.4 GHz USB 接头的无线型号。需要输入数据时，投影仪上会显示一个虚拟键盘供您输入文本、数字以及标点符号等。 1 用和键选择输入栏，然后按 OK 键显示键盘或用无线鼠标点击输入栏。 2 出现软件键盘。 3 在软件键盘上输入文本。菜单功能概览 1 设备开机后即出现主菜单。 2 用 3 用 OK 键确认。 4 按键返回主菜单。导航键选择想要的菜单。 HDMI 1、2、3 – 切换到外部 HDMI 视频输入。 TV1 – 电视 DLNA – 列出网络上找到的设备。 Memory（内存）– 显示内存及插入的 SD 存储卡中的内容（影片、照片、音乐、文件夹视图）。 USB – 显示连接的 USB 媒介中的内容（影片、照片、音乐、文件夹视图）。 WWW – 打开一个互联网浏览器。 VGA – 切换到个人电脑输入。 A/V-in – 切换到音视频输入。 APPs（应用）– 调出安卓操作系统。 Settings（设置）– 配置期望的设备所用选项。 1. 取决于设备型号，可用蓝牙扬声器替换电视。 8 Philips · HDP15x0 & HDP15x0TV
