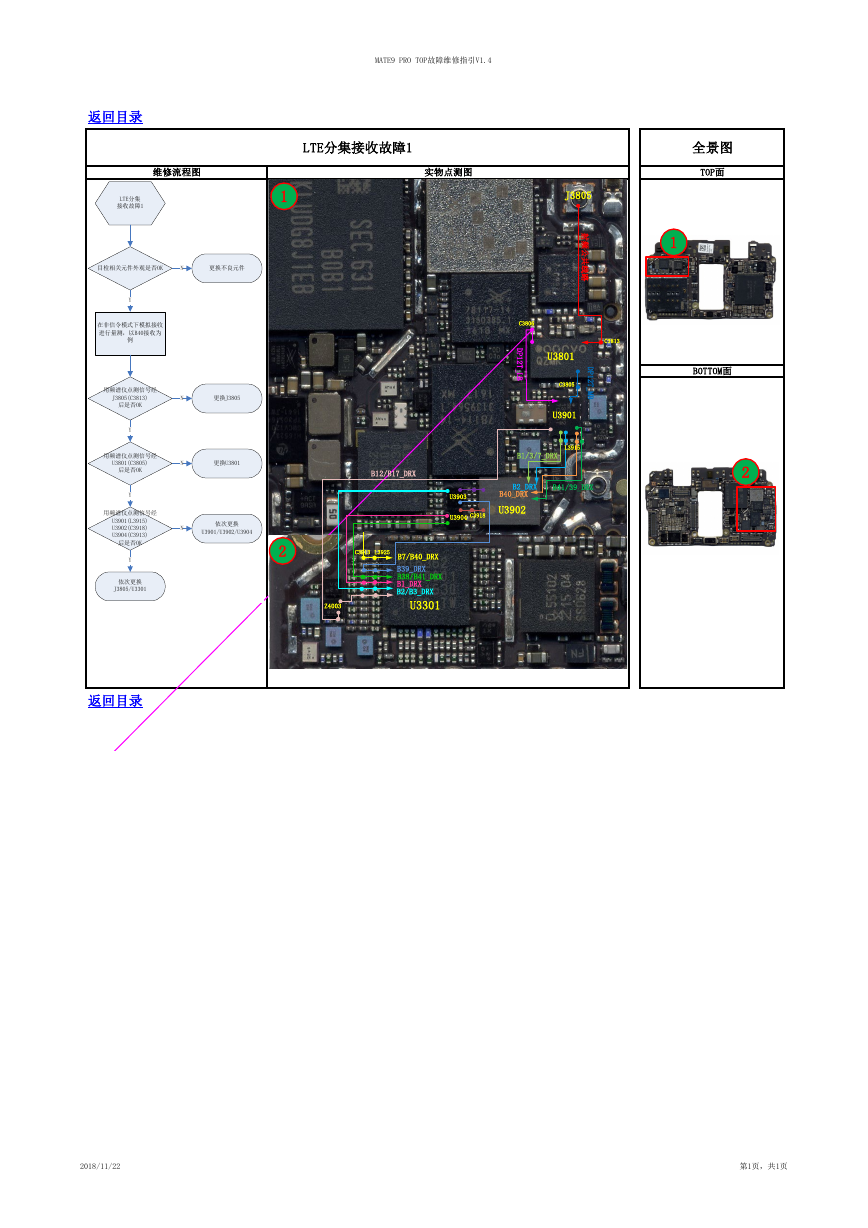

MATE9 PRO TOP故障维修指引V1.4 返回目录 维修流程图 实物点测图 LTE分集接收故障1 LTE分集 接收故障1 1 目检相关元件外观是否OK N 更换不良元件 J3805 射 频 公 共 线 路 C3806 D P 1 2 T _ L B C3813 U3801 C3805 U3901 D P 1 2 T _ M B L3915 B1/3/7_DRX 全景图 TOP面 1 BOTTOM面 2 N N N 更换J3805 更换U3801 依次更换 U3901/U3902/U3904 Y 在非信令模式下模拟接收 进行量测，以B40接收为 例 用频谱仪点测信号经 J3805(C3813) 后是否OK Y 用频谱仪点测信号经 U3801(C3805) 后是否OK Y 用频谱仪点测信号经 U3901(L3915) U3902(C3918) U3904(C3913) 后是否OK Y 依次更换 J3805/U3301 返回目录 B12/B17_DRX B2_DRX B40_DRX U3902 U3903 U3904 C3918 B41/39_DRX 2 C3913 L3925 Z4003 B7/B40_DRX B39_DRX B38/B41_DRX B1_DRX B2/B3_DRX U3301 2018/11/22 第1页，共1页
