电磁锁的控制电路设计.doc

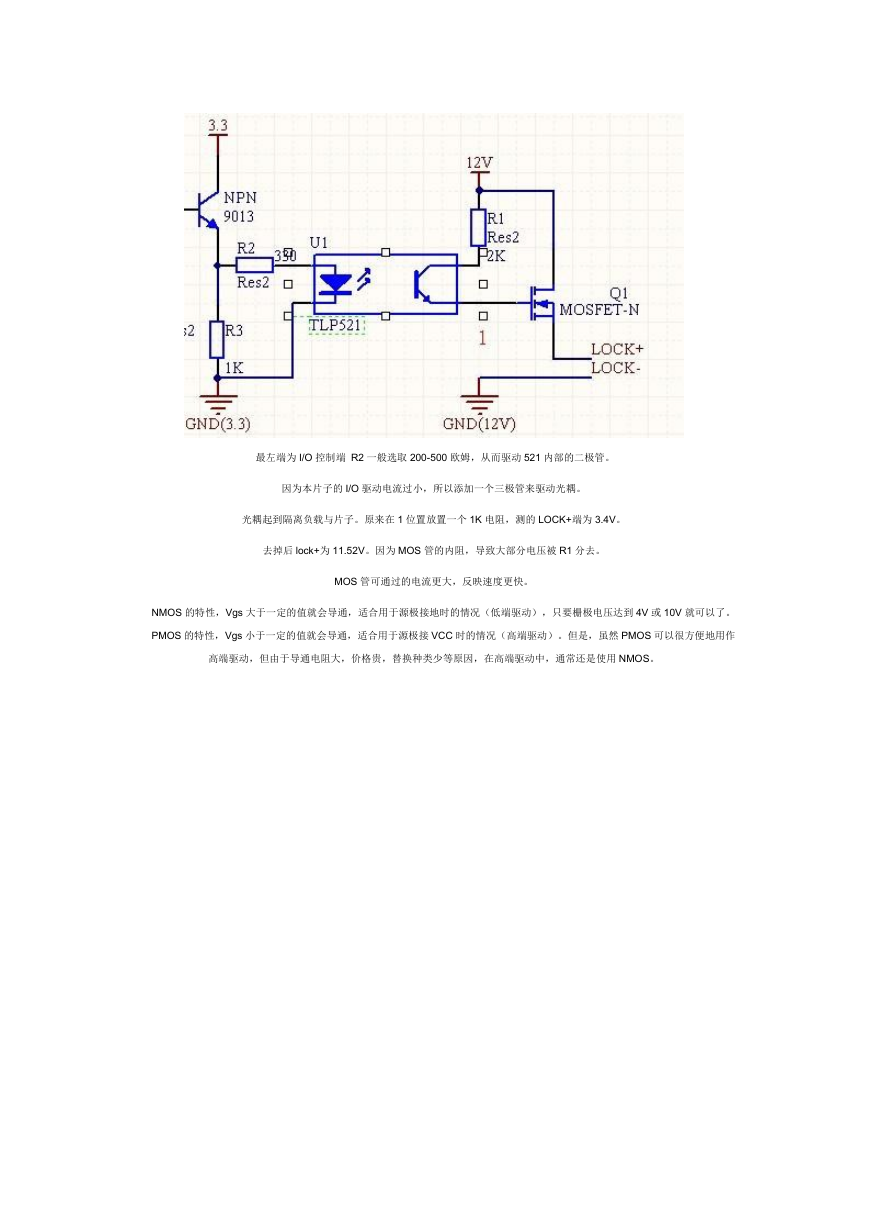

最左端为 I/O 控制端 R2 一般选取 200-500 欧姆,从而驱动 521 内部的二极管。
因为本片子的 I/O 驱动电流过小,所以添加一个三极管来驱动光耦。
光耦起到隔离负载与片子。原来在 1 位置放置一个 1K 电阻,测的 LOCK+端为 3.4V。
去掉后 lock+为 11.52V。因为 MOS 管的内阻,导致大部分电压被 R1 分去。
MOS 管可通过的电流更大,反映速度更快。
NMOS 的特性,Vgs 大于一定的值就会导通,适合用于源极接地时的情况(低端驱动),只要栅极电压达到 4V 或 10V 就可以了。
PMOS 的特性,Vgs 小于一定的值就会导通,适合用于源极接 VCC 时的情况(高端驱动)。但是,虽然 PMOS 可以很方便地用作
高端驱动,但由于导通电阻大,价格贵,替换种类少等原因,在高端驱动中,通常还是使用 NMOS。
