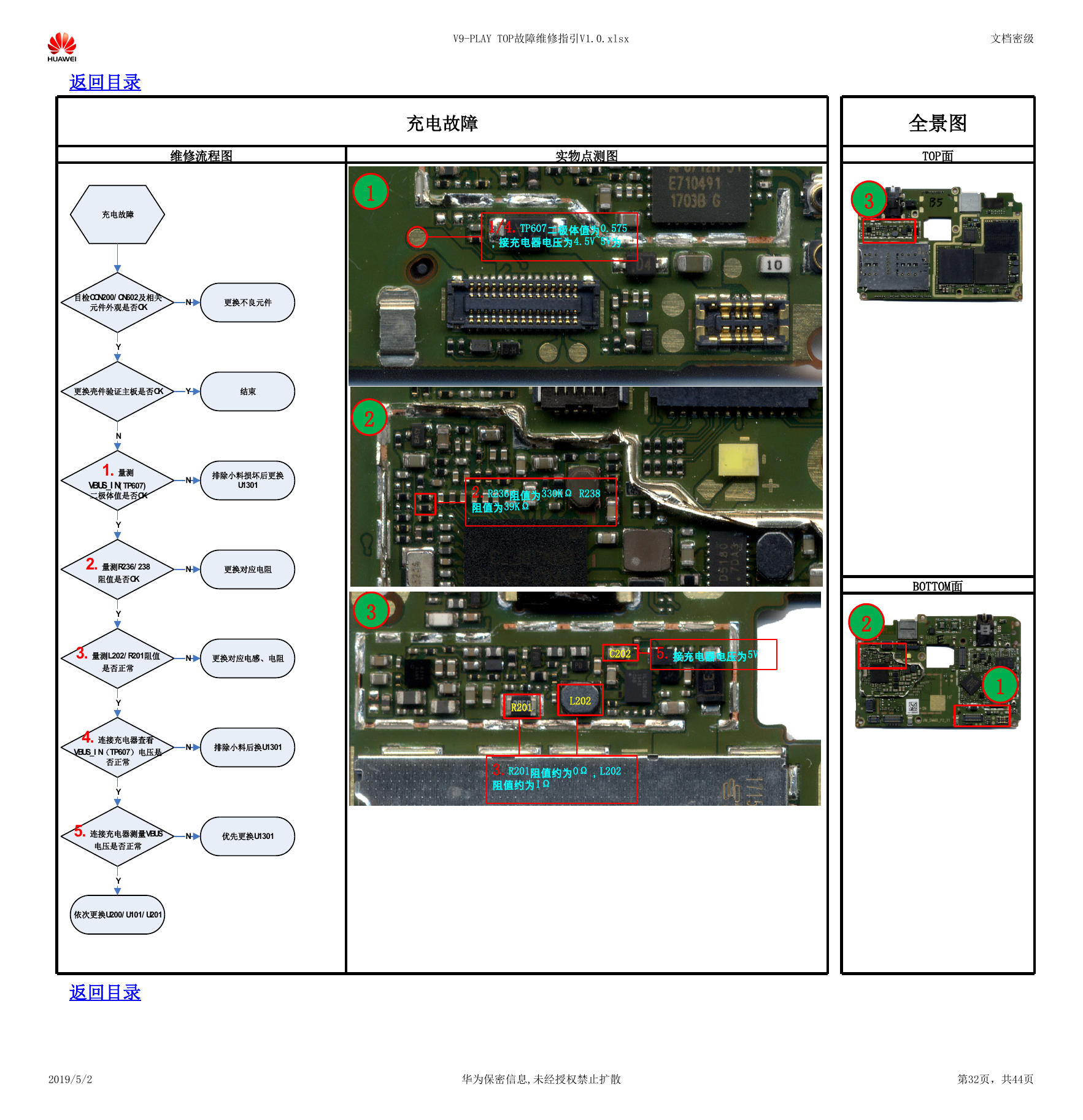

V9-PLAY TOP故障维修指引V1.0.xlsx 文档密级 返回目录 维修流程图 实物点测图 充电故障 全景图 TOP面 3 1 2 3 1/4.TP607二极体值为0.575 ，接充电器电压为4.5V~5V为 2.R236阻值为330KΩ R238 阻值为39KΩ BOTTOM面 2 1 C202 5.接充电器电压为5V R201 L202 3.R201阻值约为0Ω，L202 阻值约为1Ω 返回目录 2019/5/2 华为保密信息,未经授权禁止扩散 第32页，共44页 充电故障目检CON200/CN602及相关元件外观是否OK更换不良元件更换壳件验证主板是否OKY结束NY1.量测VBUS_IN(TP607)二极体值是否OKNY排除小料损坏后更换U1301N2.量测R236/238阻值是否OK更换对应电阻N3.量测L202/R201阻值是否正常更换对应电感、电阻YN4.连接充电器查看VBUS_IN（TP607）电压是否正常排除小料后换U1301YN5.连接充电器测量VBUS电压是否正常优先更换U1301YN依次更换U200/U101/U201Y
