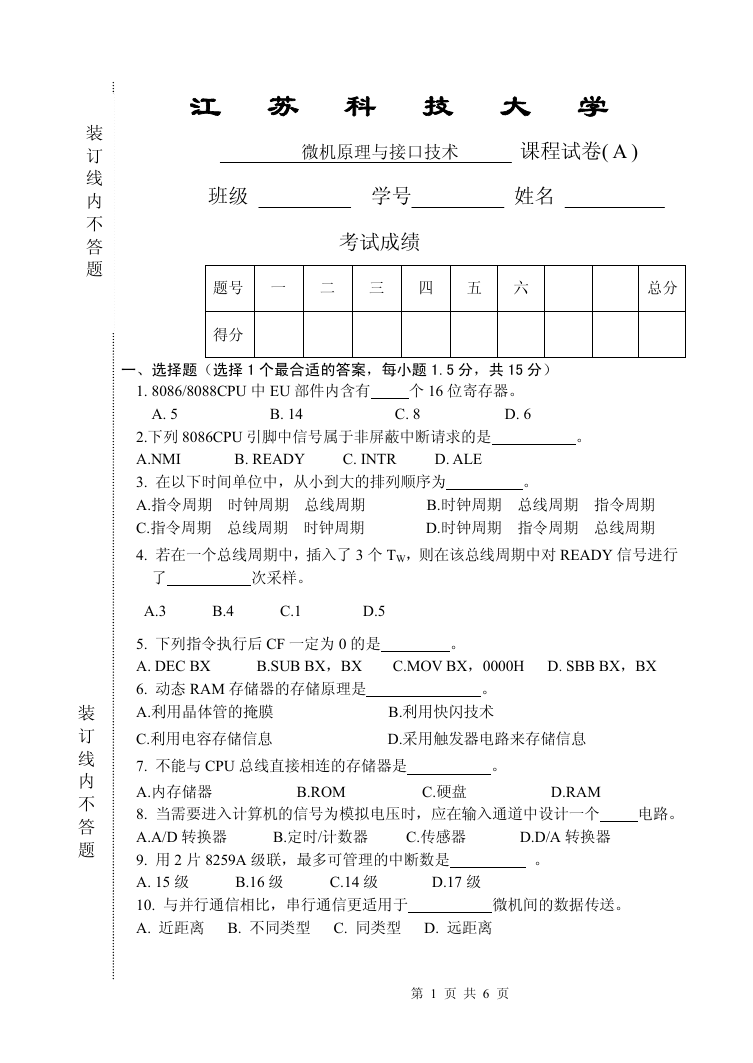

装订线内不答题装订线内不答题江苏科技大学微机原理与接口技术课程试卷( A ) 班级学号姓名考试成绩题号一二三四五六总分得分一、选择题（选择 1 个最合适的答案，每小题 1.5 分，共 15 分） 1. 8086/8088CPU 中 EU 部件内含有个 16 位寄存器。 A. 5 B. 14 C. 8 D. 6 2.下列 8086CPU 引脚中信号属于非屏蔽中断请求的是。 A.NMI B. READY C. INTR D. ALE 3. 在以下时间单位中，从小到大的排列顺序为。 A.指令周期时钟周期总线周期 B.时钟周期总线周期指令周期 C.指令周期总线周期时钟周期 D.时钟周期指令周期总线周期 4. 若在一个总线周期中，插入了 3 个 TW，则在该总线周期中对 READY 信号进行了次采样。 A.3 B.4 C.1 D.5 5. 下列指令执行后 CF 一定为 0 的是。 A. DEC BX B.SUB BX，BX C.MOV BX，0000H D. SBB BX，BX 6. 动态 RAM 存储器的存储原理是。 A.利用晶体管的掩膜 B.利用快闪技术 C.利用电容存储信息 D.采用触发器电路来存储信息 7. 不能与 CPU 总线直接相连的存储器是。 A.内存储器 B.ROM C.硬盘 D.RAM 8. 当需要进入计算机的信号为模拟电压时，应在输入通道中设计一个电路。 A.A/D 转换器 B.定时/计数器 C.传感器 D.D/A 转换器 9. 用 2 片 8259A 级联，最多可管理的中断数是。 A. 15 级 B.16 级 C.14 级 D.17 级 10. 与并行通信相比，串行通信更适用于微机间的数据传送。 A. 近距离 B. 不同类型 C. 同类型 D. 远距离第 1 页共 6 页

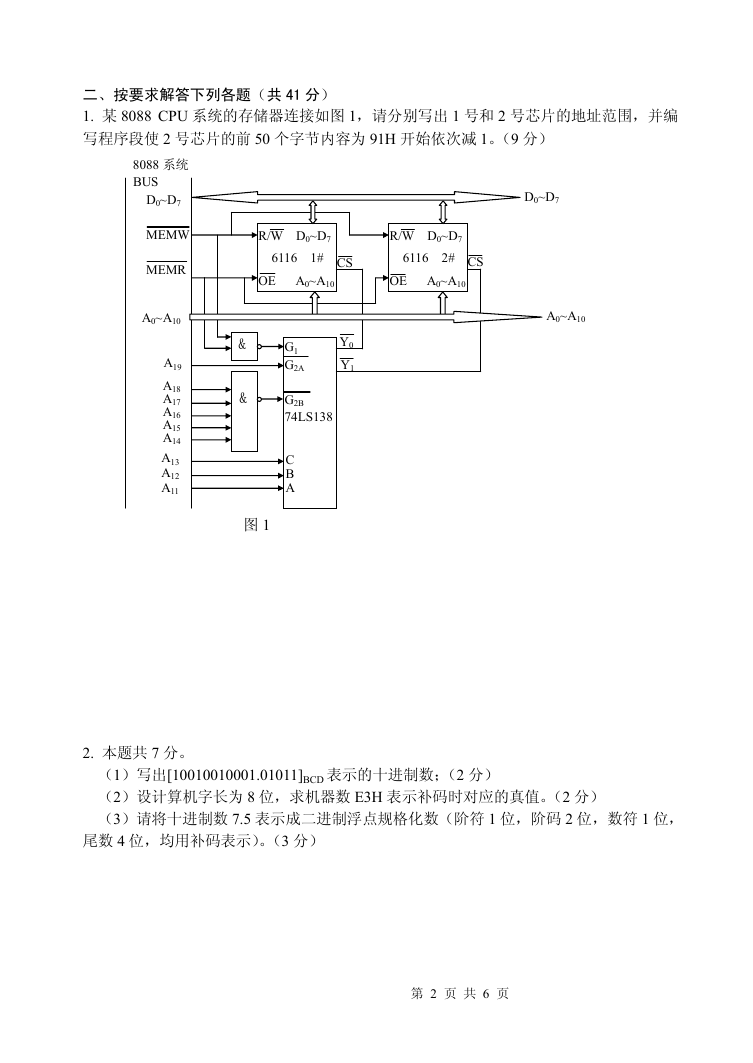

二、按要求解答下列各题（共 41 分） 1. 某 8088 CPU 系统的存储器连接如图 1，请分别写出 1 号和 2 号芯片的地址范围，并编写程序段使 2 号芯片的前 50 个字节内容为 91H 开始依次减 1。（9 分） 8088 系统 BUS D0~D7 MEMW MEMR A0~A10 A19 A18 A17 A16 A15 A14 A13 A12 A11 R/W D0~D7 6116 1# OE A0~A10 CS R/W D0~D7 6116 2# OE A0~A10 CS & & Y0 Y1 G1 G2A G2B 74LS138 C B A D0~D7 A0~A10 图 1 2. 本题共 7 分。（1）写出[10010010001.01011]BCD 表示的十进制数；（2 分）（2）设计算机字长为 8 位，求机器数 E3H 表示补码时对应的真值。（2 分）（3）请将十进制数 7.5 表示成二进制浮点规格化数（阶符 1 位，阶码 2 位，数符 1 位，尾数 4 位，均用补码表示）。（3 分）第 2 页共 6 页

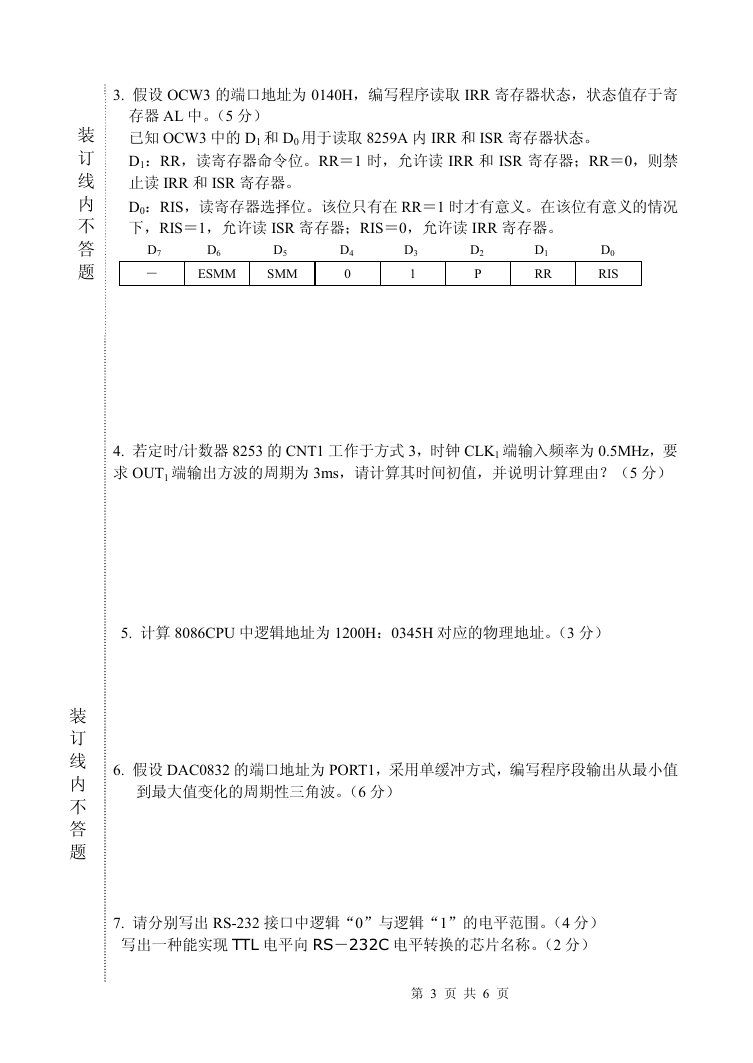

3. 假设 OCW3 的端口地址为 0140H，编写程序读取 IRR 寄存器状态，状态值存于寄存器 AL 中。（5 分）已知 OCW3 中的 D1 和 D0 用于读取 8259A 内 IRR 和 ISR 寄存器状态。 D1：RR，读寄存器命令位。RR＝1 时，允许读 IRR 和 ISR 寄存器；RR＝0，则禁止读 IRR 和 ISR 寄存器。 D0：RIS，读寄存器选择位。该位只有在 RR＝1 时才有意义。在该位有意义的情况下，RIS＝1，允许读 ISR 寄存器；RIS＝0，允许读 IRR 寄存器。 D7 D6 D5 D4 D3 D2 D1 D0 RIS ESMM RR SMM 0 － 1 P 装订线内不答题 4. 若定时/计数器 8253 的 CNT1 工作于方式 3，时钟 CLK1 端输入频率为 0.5MHz，要求 OUT1 端输出方波的周期为 3ms，请计算其时间初值，并说明计算理由？（5 分） 5. 计算 8086CPU 中逻辑地址为 1200H：0345H 对应的物理地址。（3 分）装订线内不答题 6. 假设 DAC0832 的端口地址为 PORT1，采用单缓冲方式，编写程序段输出从最小值到最大值变化的周期性三角波。（6 分） 7. 请分别写出 RS-232 接口中逻辑“0”与逻辑“1”的电平范围。（4 分）写出一种能实现 TTL 电平向 RS－232C 电平转换的芯片名称。（2 分）第 3 页共 6 页

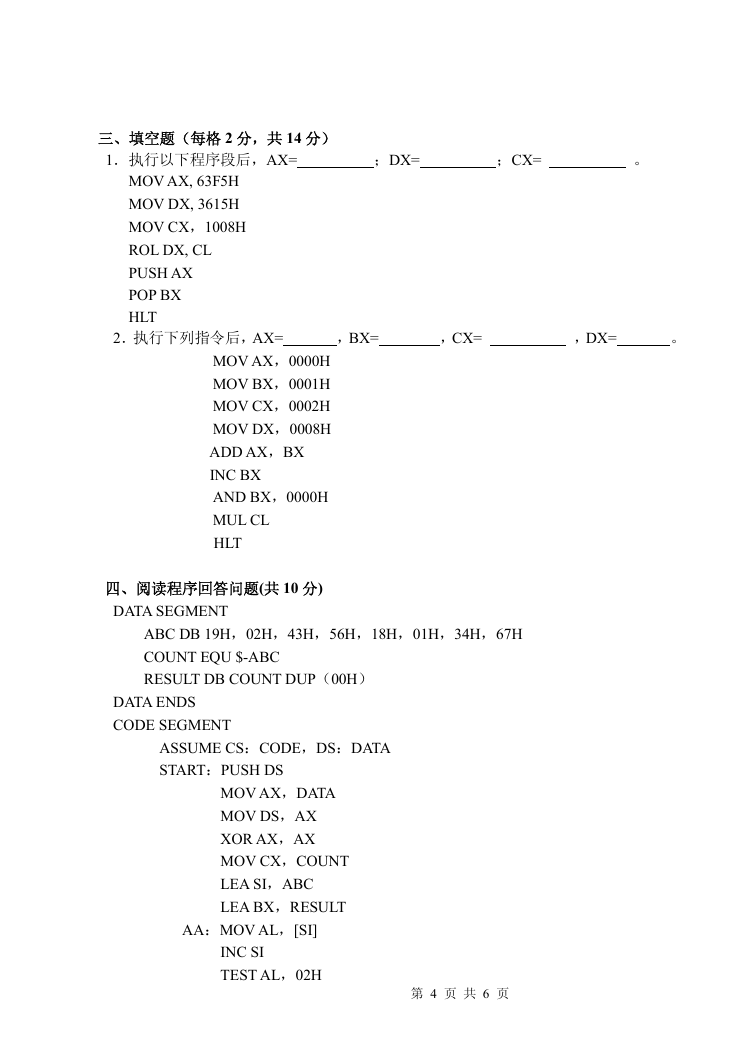

三、填空题（每格 2 分，共 14 分） 1．执行以下程序段后，AX= ；DX= ；CX= 。 MOV AX, 63F5H MOV DX, 3615H MOV CX，1008H ROL DX, CL PUSH AX POP BX HLT 2．执行下列指令后，AX= ，BX= ，CX= ，DX= 。 MOV AX，0000H MOV BX，0001H MOV CX，0002H MOV DX，0008H ADD AX，BX INC BX AND BX，0000H MUL CL HLT 四、阅读程序回答问题(共 10 分) DATA SEGMENT ABC DB 19H，02H，43H，56H，18H，01H，34H，67H COUNT EQU $-ABC RESULT DB COUNT DUP（00H） DATA ENDS CODE SEGMENT ASSUME CS：CODE，DS：DATA START：PUSH DS MOV AX，DATA MOV DS，AX XOR AX，AX MOV CX，COUNT LEA SI，ABC LEA BX，RESULT AA：MOV AL，[SI] INC SI TEST AL，02H 第 4 页共 6 页

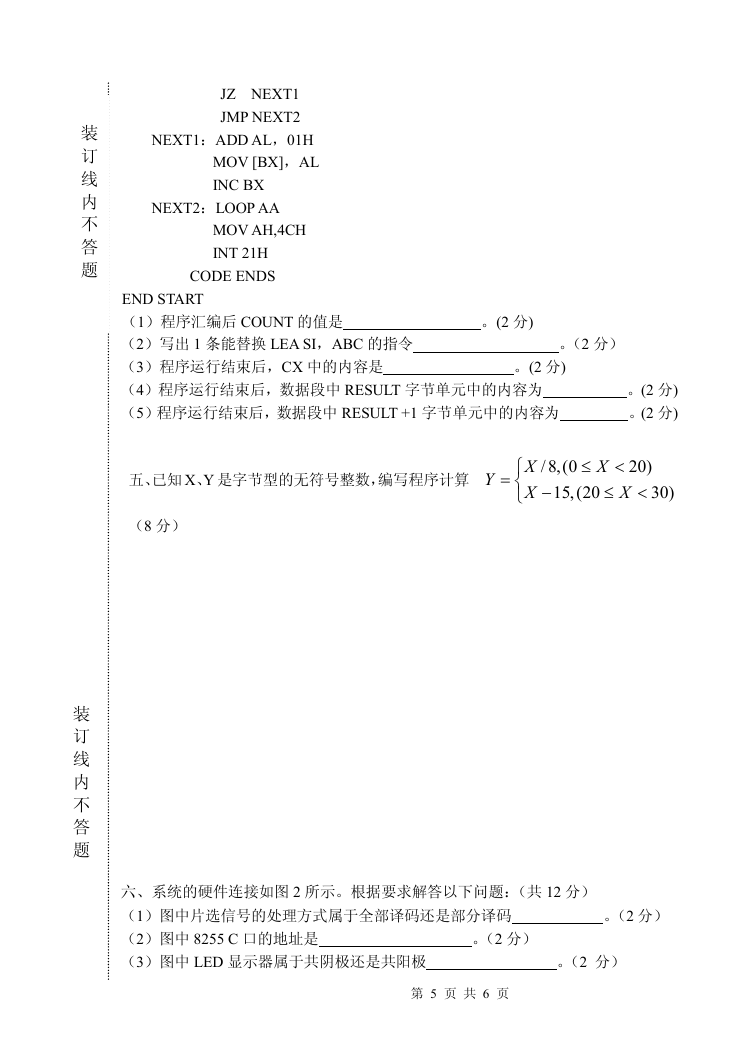

装订线内不答题装订线内不答题 JZ NEXT1 JMP NEXT2 NEXT1：ADD AL，01H MOV [BX]，AL INC BX NEXT2：LOOP AA MOV AH,4CH INT 21H CODE ENDS END START （1）程序汇编后 COUNT 的值是。(2 分) （2）写出 1 条能替换 LEA SI，ABC 的指令。（2 分）（3）程序运行结束后，CX 中的内容是。(2 分) （4）程序运行结束后，数据段中 RESULT 字节单元中的内容为。(2 分) （5）程序运行结束后，数据段中 RESULT +1 字节单元中的内容为。(2 分) 五、已知 X、Y 是字节型的无符号整数，编写程序计算 Y  X X    0(,8/  X  20(,15  )20  X  )30 （8 分）六、系统的硬件连接如图 2 所示。根据要求解答以下问题：（共 12 分）（1）图中片选信号的处理方式属于全部译码还是部分译码。（2 分）（2）图中 8255 C 口的地址是。（2 分）（3）图中 LED 显示器属于共阴极还是共阳极。（2 分）第 5 页共 6 页

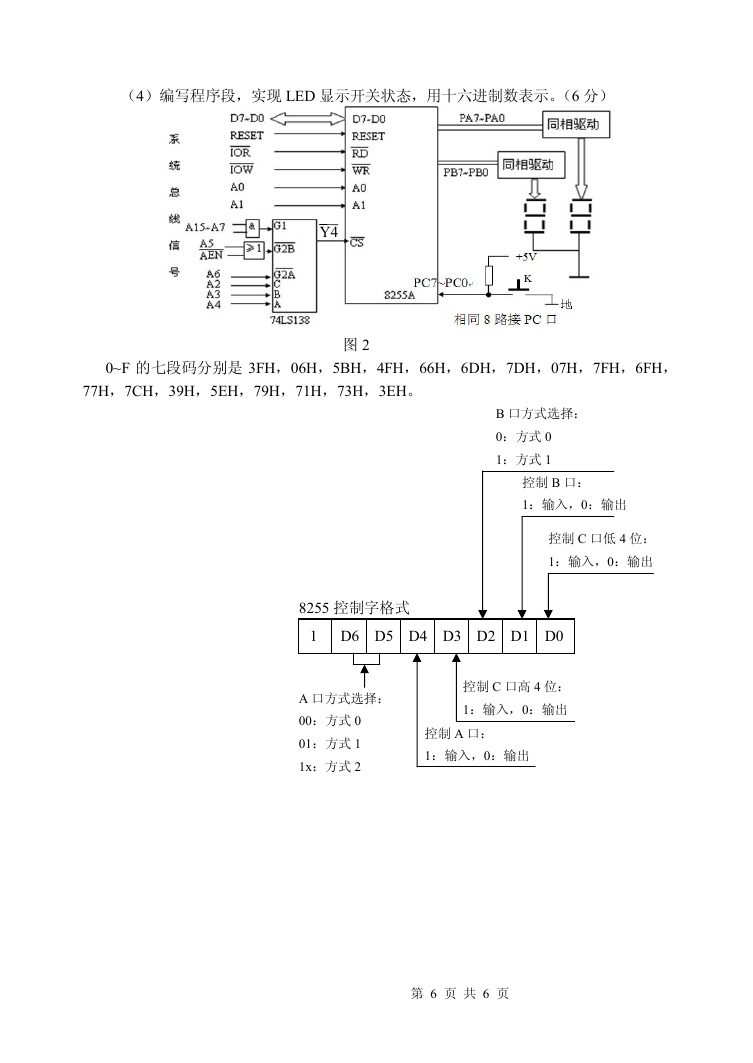

（4）编写程序段，实现 LED 显示开关状态，用十六进制数表示。（6 分） Y4 图 2 0~F 的七段码分别是 3FH，06H，5BH，4FH，66H，6DH，7DH，07H，7FH，6FH， 77H，7CH，39H，5EH，79H，71H，73H，3EH。 B 口方式选择： 0：方式 0 1：方式 1 控制 B 口： 1：输入，0：输出控制 C 口低 4 位： 1：输入，0：输出 8255 控制字格式 1 D6 D5 D4 D3 D2 D1 D0 A 口方式选择： 00：方式 0 01：方式 1 1x：方式 2 控制 C 口高 4 位： 1：输入，0：输出控制 A 口： 1：输入，0：输出第 6 页共 6 页
