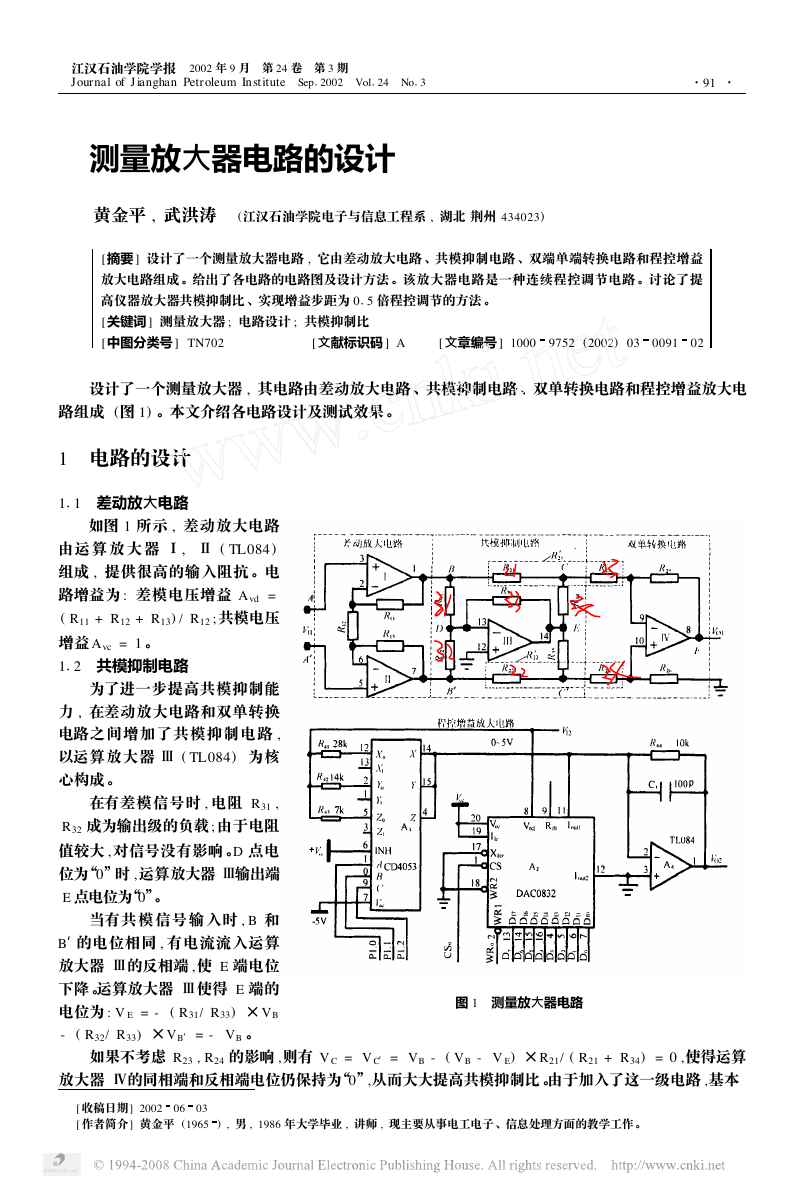

江汉石油学院学报 　2002 年 9 月 　第 24 卷 　第 3 期 Journal of Jianghan Petroleum Institute 　Sep 2002 　Vol 24 　No 3 ·19· 测量放大器电路的设计 　　黄金平 , 武洪涛 　 (江汉石油学院电子与信息工程系 , 湖北 荆州 434023) [摘要 ] 设计了一个测量放大器电路 , 它由差动放大电路 、共模抑制电路 、双端单端转换电路和程控增益 放大电路组成 。给出了各电路的电路图及设计方法 。该放大器电路是一种连续程控调节电路 。讨论了提 高仪器放大器共模抑制比 、实现增益步距为 0 [关键词 ] 测量放大器 ; 电路设计 ; 共模抑制比 [中图分类号 TN702 [文献标识码 A 　　 [文章编号 1000 5 倍程控调节的方法 。 　　 9752 (2002) 03 0091 02 设计了一个测量放大器 , 其电路由差动放大电路 、共模抑制电路 、双单转换电路和程控增益放大电 路组成 (图 1) 。本文介绍各电路设计及测试效果 。 1 　电路的设计 1 1 　差动放大电路 如图 1 所示 , 差动放大电路 由运 算 放 大 器 Ⅰ, Ⅱ ( TL084 ) 组成 , 提供很高的输入阻抗 。电 路增益为 : 差模电压增益 A vd = ( R 11 + R 12 + R 13) / R 12 ;共模电压 增益 A vc = 1 。 1 2 　共模抑制电路 为了进一步提高共模抑制能 力 , 在差动放大电路和双单转换 电路之间增加了共模抑制电路 , 以运算放大器 Ⅲ ( TL084) 为核 心构成 。 在有差模信号时 , 电阻 R 31 , R 32 成为输出级的负载 ;由于电阻 值较大 , 对信号没有影响 。D 点电 位为“0”时 , 运算放大器 Ⅲ输出端 E 点电位为“0”。 当有共模信号输入时 , B 和 B′的电位相同 , 有电流流入运算 放大器 Ⅲ的反相端 ,使 E 端电位 下降 。运算放大器 Ⅲ使得 E 端的 电位为 : V E = - ( R 31/ R 33) ×V B - ( R 32/ R 33) ×V B′ = - V B 。 　图 1 　测量放大器电路 如果不考虑 R 23 , R 24 的影响 ,则有 V C = V C′= V B - ( V B - V E) ×R 21/ ( R 21 + R 34) = 0 ,使得运算 放大器 Ⅳ的同相端和反相端电位仍保持为“0”,从而大大提高共模抑制比 。由于加入了这一级电路 ,基本 　 [ 收稿日期 ] 2002 　 [ 作者简介 ] 黄金平 (1965 ) , 男 , 1986 年大学毕业 , 讲师 , 现主要从事电工电子、信息处理方面的教学工作。 03 06 

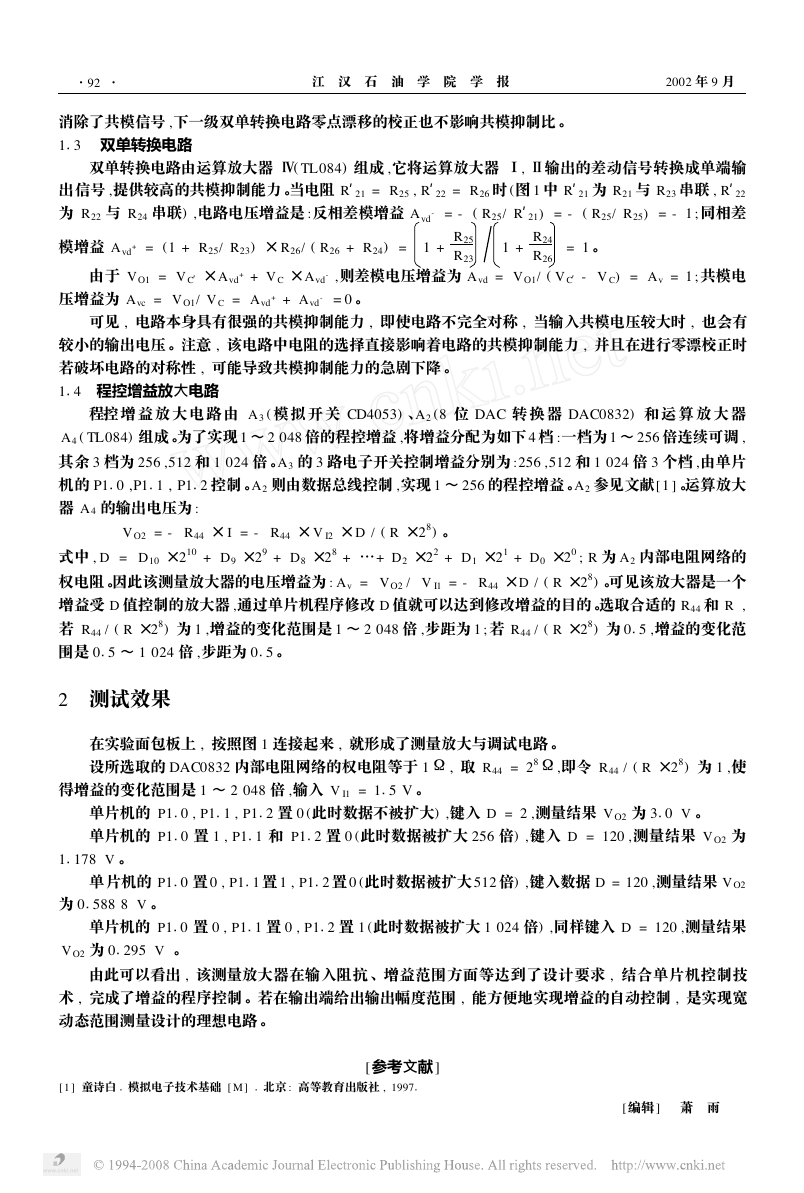

1 1 1 ·29· 　 江 　汉 　石 　油 　学 　院 　学 　报 2002 年 9 月 消除了共模信号 ,下一级双单转换电路零点漂移的校正也不影响共模抑制比 。 1 3 　双单转换电路 双单转换电路由运算放大器 Ⅳ( TL084) 组成 ,它将运算放大器 Ⅰ, Ⅱ输出的差动信号转换成单端输 出信号 ,提供较高的共模抑制能力 。当电阻 R′21 = R 25 , R′22 = R 26 时 (图 1 中 R′21 为 R 21 与 R 23 串联 , R′22 为 R 22 与 R 24 串联) ,电路电压增益是 :反相差模增益 A vd ( R 25/ R 25) = - 1 ;同相差 ( R 25/ R′21) = - - = - 模增益 A vd + = (1 + R 25/ R 23) ×R 26/ ( R 26 + R 24) = 1 + R 25 R 23 1 + R 24 R 26 = 1 。 由于 V O1 = V C′×A vd 压增益为 A vc = V O1/ V C = A vd + + V C ×A vd + + A vd - ,则差模电压增益为 A vd = V O1/ ( V C′- V C) = A v = 1 ;共模电 - = 0 。 可见 , 电路本身具有很强的共模抑制能力 , 即使电路不完全对称 , 当输入共模电压较大时 , 也会有 较小的输出电压 。注意 , 该电路中电阻的选择直接影响着电路的共模抑制能力 , 并且在进行零漂校正时 若破坏电路的对称性 , 可能导致共模抑制能力的急剧下降 。 1 4 　程控增益放大电路 程控 增 益 放 大 电 路 由 A 3 ( 模 拟 开 关 CD4053) 、A 2 (8 位 DAC 转 换 器 DAC0832) 和 运 算 放 大 器 A 4 ( TL084) 组成 。为了实现 1 ～ 2 048 倍的程控增益 ,将增益分配为如下 4 档 :一档为 1 ～ 256 倍连续可调 , 其余 3 档为 256 ,512 和 1 024 倍 。A 3 的 3 路电子开关控制增益分别为 :256 ,512 和 1 024 倍 3 个档 ,由单片 机的 P1 2 控制 。A 2 则由数据总线控制 ,实现 1 ～ 256 的程控增益 。A 2 参见文献[1 ] 。运算放大 1 , P1 器 A 4 的输出电压为 : 0 ,P1 　　V O2 = - R 44 ×I = - R 44 ×V I2 ×D / ( R ×28) 。 式中 , D = D10 ×210 + D9 ×29 + D8 ×28 + …+ D2 ×22 + D1 ×21 + D0 ×20 ; R 为 A 2 内部电阻网络的 权电阻 。因此该测量放大器的电压增益为 : A v = V O2 / V I1 = - R 44 ×D / ( R ×28) 。可见该放大器是一个 增益受 D 值控制的放大器 ,通过单片机程序修改 D 值就可以达到修改增益的目的 。选取合适的 R 44 和 R , 若 R 44 / ( R ×28) 为 1 ,增益的变化范围是 1 ～ 2 048 倍 ,步距为 1 ;若 R 44 / ( R ×28) 为 0 5 ,增益的变化范 围是 0 5 ～ 1 024 倍 ,步距为 0 5 。 2 　测试效果 在实验面包板上 , 按照图 1 连接起来 , 就形成了测量放大与调试电路 。 设所选取的 DAC0832 内部电阻网络的权电阻等于 1 Ω , 取 R 44 = 28Ω,即令 R 44 / ( R ×28) 为 1 ,使 得增益的变化范围是 1 ～ 2 048 倍 ,输入 V I1 = 1 5 V 。 单片机的 P1 单片机的 P1 1 178 V 。 为 0 单片机的 P1 588 8 V 。 单片机的 P1 1 , P1 0 , P1 0 置 1 , P1 2 置 0 (此时数据不被扩大) ,键入 D = 2 ,测量结果 V O2 为 3 0 V 。 1 和 P1 2 置 0 (此时数据被扩大 256 倍) ,键入 D = 120 , 测量结果 V O2 为 0 置 0 , P1 1 置 1 , P1 2 置 0 (此时数据被扩大 512 倍) ,键入数据 D = 120 ,测量结果 V O2 0 置 0 , P1 1 置 0 , P1 2 置 1 (此时数据被扩大 1 024 倍) ,同样键入 D = 120 ,测量结果 V O2 为 0 295 V 。 由此可以看出 , 该测量放大器在输入阻抗 、增益范围方面等达到了设计要求 , 结合单片机控制技 术 , 完成了增益的程序控制 。若在输出端给出输出幅度范围 , 能方便地实现增益的自动控制 , 是实现宽 动态范围测量设计的理想电路 。 1 童诗白 模拟电子技术基础 M 北京 : 高等教育出版社 , 1997 [参考文献 ] [编辑 ] 　萧 　雨 
