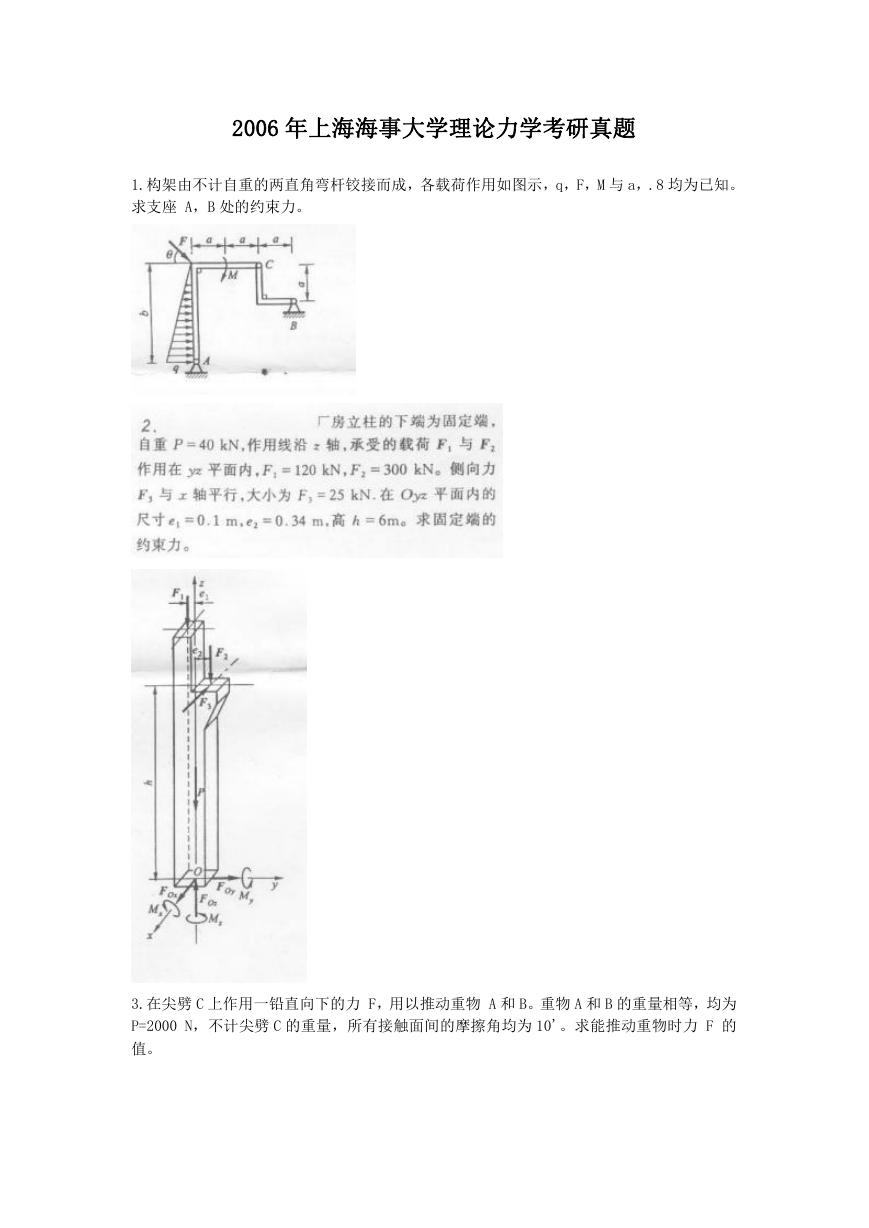

2006 年上海海事大学理论力学考研真题
1.构架由不计自重的两直角弯杆铰接而成,各载荷作用如图示,q,F,M 与 a,.8 均为已知。
求支座 A,B 处的约束力。
3.在尖劈 C 上作用一铅直向下的力 F,用以推动重物 A 和 B。重物 A 和 B 的重量相等,均为
P=2000 N,不计尖劈 C 的重量,所有接触面间的摩擦角均为 10'。求能推动重物时力 F 的
值。

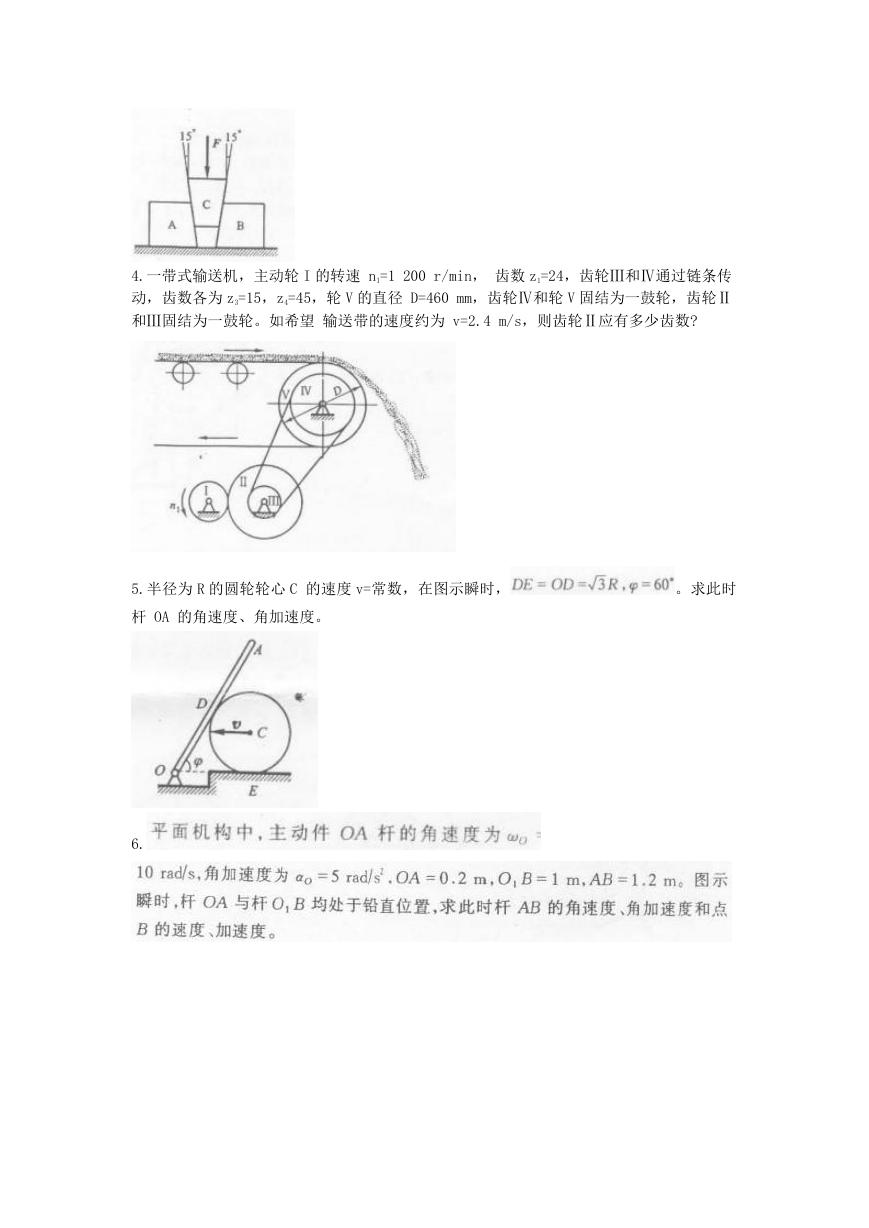

4.一带式输送机,主动轮 I 的转速 n1=1 200 r/min, 齿数 z1=24,齿轮Ⅲ和Ⅳ通过链条传
动,齿数各为 z3=15,z4=45,轮 V 的直径 D=460 mm,齿轮Ⅳ和轮 V 固结为一鼓轮,齿轮Ⅱ
和Ⅲ固结为一鼓轮。如希望 输送带的速度约为 v=2.4 m/s,则齿轮Ⅱ应有多少齿数?
5.半径为 R 的圆轮轮心 C 的速度 v=常数,在图示瞬时,
。求此时
杆 OA 的角速度、角加速度。
6.

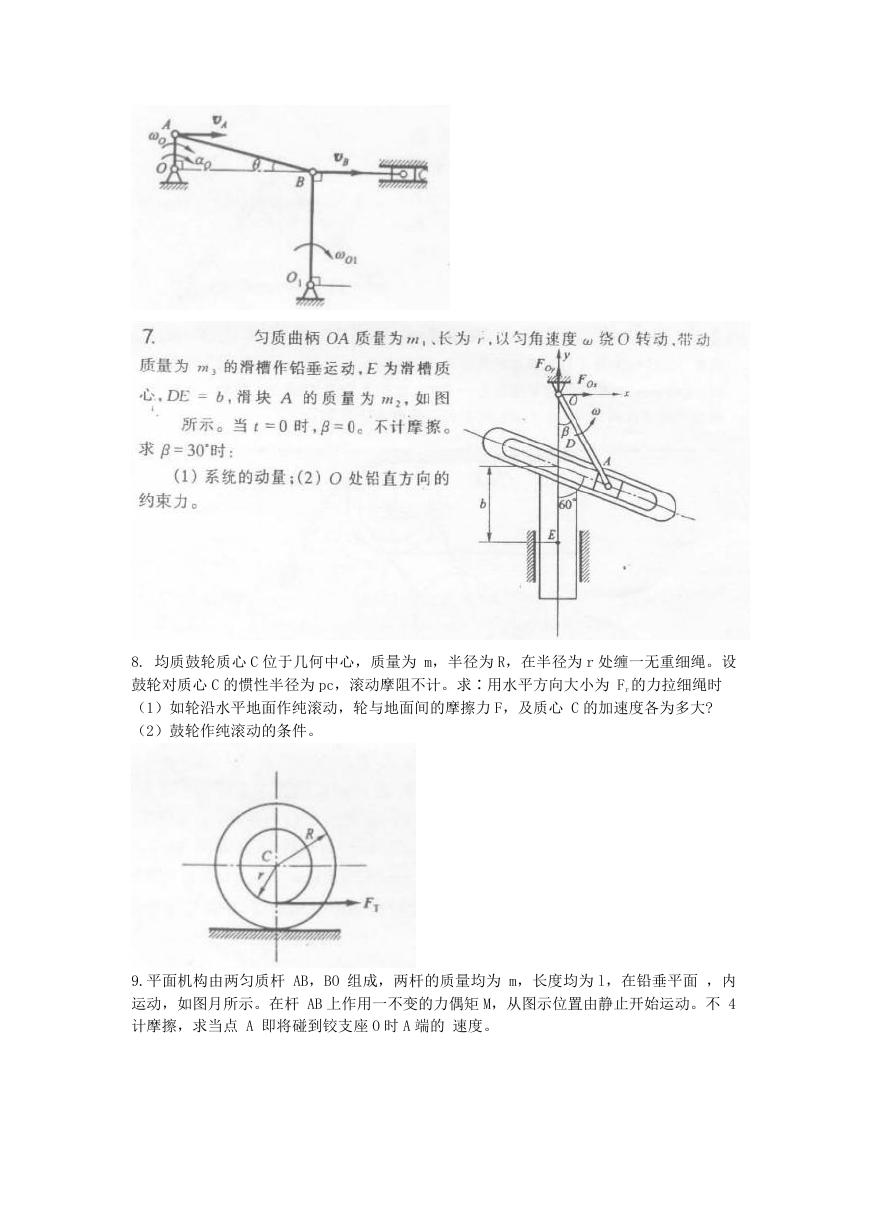

8. 均质鼓轮质心 C 位于几何中心,质量为 m,半径为 R,在半径为 r 处缠一无重细绳。设
鼓轮对质心 C 的惯性半径为 pc,滚动摩阻不计。求∶用水平方向大小为 Fr 的力拉细绳时
(1)如轮沿水平地面作纯滚动,轮与地面间的摩擦力 F,及质心 C 的加速度各为多大?
(2)鼓轮作纯滚动的条件。
9.平面机构由两匀质杆 AB,BO 组成,两杆的质量均为 m,长度均为 l,在铅垂平面 ,内
运动,如图月所示。在杆 AB 上作用一不变的力偶矩 M,从图示位置由静止开始运动。不 4
计摩擦,求当点 A 即将碰到铰支座 O 时 A 端的 速度。

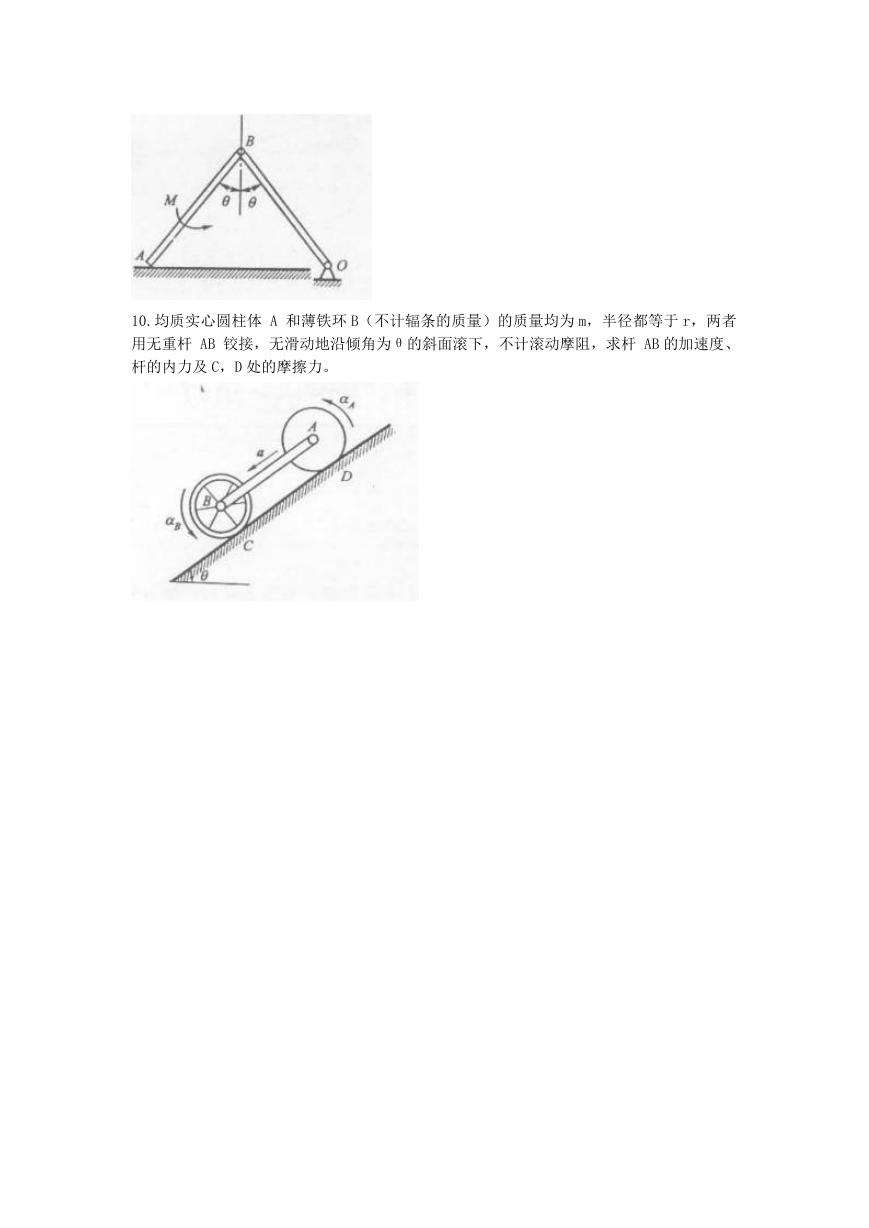

10.均质实心圆柱体 A 和薄铁环 B(不计辐条的质量)的质量均为 m,半径都等于 r,两者
用无重杆 AB 铰接,无滑动地沿倾角为θ的斜面滚下,不计滚动摩阻,求杆 AB 的加速度、
杆的内力及 C,D 处的摩擦力。
