国内运营商骨干网络架构简介
(企业机密)
内容提要
v 中国电信163
v 中国电信CN2
v 中国联通169(原网通)
v Q&A
历史从不寂寞
变革造就伟大
Speed up China
2
中国电信ChinaNet网络简介
v ChinaNet全称:中国电信宽带互联网
v ChinaNet分为骨干网和城域网两层结构
v 承载业务:很少,很单纯
v 网络规模和结构:很大,很复杂
v 国内部分骨干网核心层和汇接层覆盖全国47个城市,200
多个城域网
Speed up China
3
中国电信ChinaNet网络架构
v 骨干网层面,又可分为三层:核心层、汇接层和接入层,
另外核心层还连接有国际出入口层、互联互通层
v 骨干网分为3大片区:北京、上海、广州
v 骨干网3大片区又细分为9个大区:
北京片区:北京大区、天津大区、西安大区
上海片区:上海大区、南京大区、杭州大区
广州片区:广州大区、武汉大区、成都大区
Speed up China
4
中国电信ChinaNet骨干网络设备角色
G: =Global, Global RR
C: =Core, 核心路由器
D: =Distribution, 汇接路由器
A: =Access, 边缘接入路由器
I: =Internet, 国际出口路由器
E:=Exchange,国内网间互连路由器
X: =eXchange,国际网间互连路由器
F:=POP, 国际海外POP点路由器
T:=Transit 国际穿透路由器
Speed up China
5
中国电信ChinaNet网络简介
核心层(C):
超级核心:北京、上海、广州
普通核心:天津、西安、南京、杭州、武汉、成都
核心节点间Full-Mesh连接
负责各省份间信息交互,超级核心还负责与国内其他运
营商、国际访问的流量交互
Speed up China
6
中国电信ChinaNet网络简介
汇接层(D):
北方省份落地设备,南方省份省网汇聚设备
各省份双方向上联,分别连接到一个超级核心和一个普
通核心节点,部分省份三方向上联
接入层(A):
未完成扁平化的省份还有地市接入层设备,用于接入省
内城域网
Speed up China
7

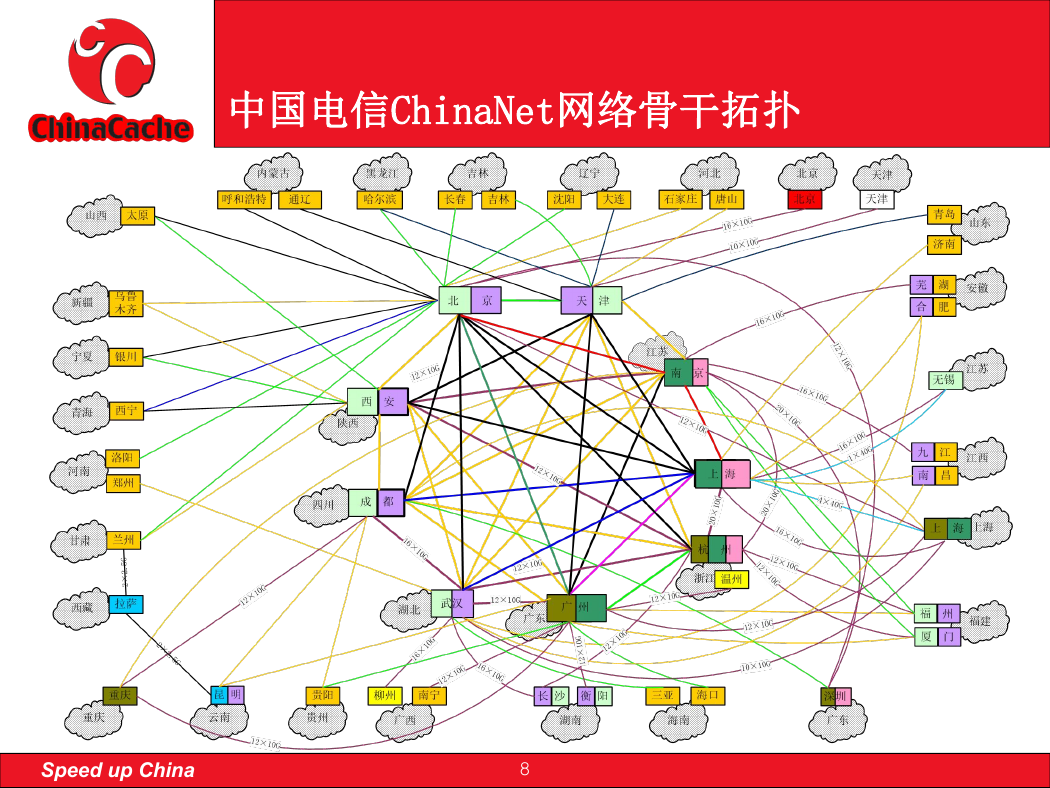

中国电信ChinaNet网络骨干拓扑
Speed up China
8
