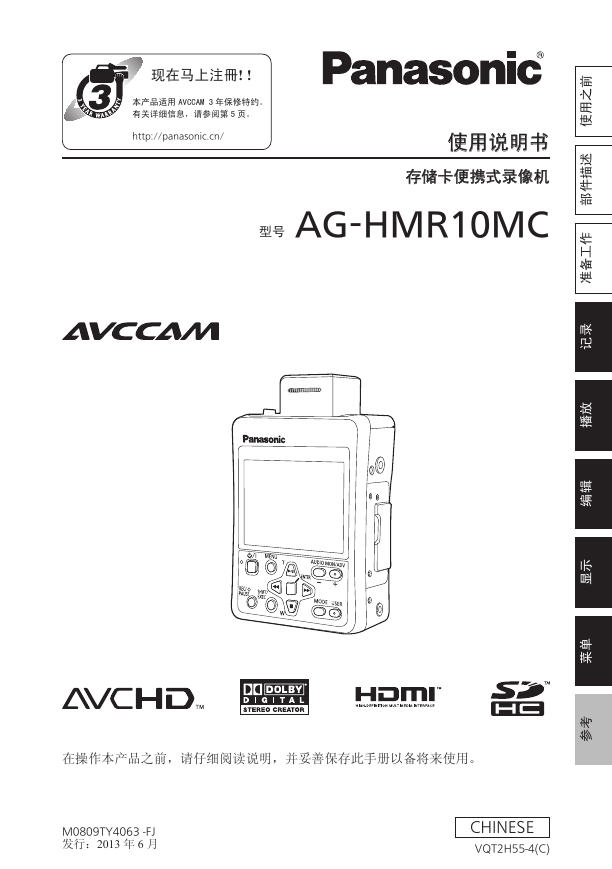

现在马上注冊! ! 本产品适用 AVCCAM 3 年保修特约。有关详细信息，请参阅第 5 页。 http://panasonic.cn/ 使用说明书存储卡便携式录像机型号 AG-HMR10MC 前之用使述描件部作工备准录记放播辑编示显单菜考参在操作本产品之前，请仔细阅读说明，并妥善保存此手册以备将来使用。 M0809TY4063 -FJ 发行：2013 年 6 月 CHINESE VQT2H55-4(C)

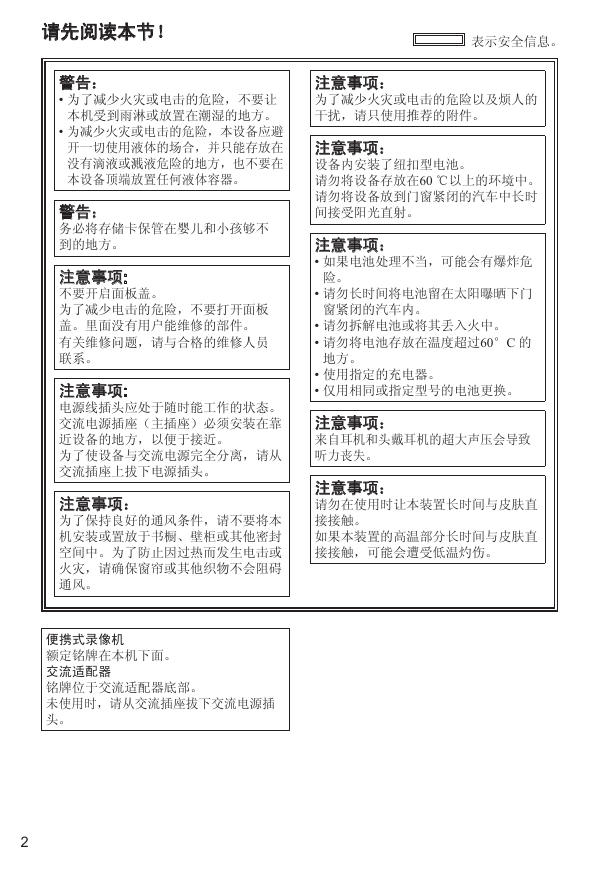

请先阅读本节！表示安全信息。注意事项：为了减少火灾或电击的危险以及烦人的干扰，请只使用推荐的附件。注意事项：设备内安装了纽扣型电池。请勿将设备存放在60 ℃以上的环境中。请勿将设备放到门窗紧闭的汽车中长时间接受阳光直射。注意事项： • 如果电池处理不当，可能会有爆炸危险。请勿长时间将电池留在太阳曝晒下门窗紧闭的汽车内。请勿拆解电池或将其丢入火中。请勿将电池存放在温度超过60°C 的地方。使用指定的充电器。仅用相同或指定型号的电池更换。 • • • • • 注意事项：来自耳机和头戴耳机的超大声压会导致听力丧失。注意事项：请勿在使用时让本装置长时间与皮肤直接接触。如果本装置的高温部分长时间与皮肤直接接触，可能会遭受低温灼伤。警告： • • 为了减少火灾或电击的危险，不要让本机受到雨淋或放置在潮湿的地方。为减少火灾或电击的危险，本设备应避开一切使用液体的场合，并只能存放在没有滴液或溅液危险的地方，也不要在本设备顶端放置任何液体容器。警告：务必将存储卡保管在婴儿和小孩够不到的地方。注意事项: 不要开启面板盖。为了减少电击的危险，不要打开面板盖。里面没有用户能维修的部件。有关维修问题，请与合格的维修人员联系。注意事项: 电源线插头应处于随时能工作的状态。交流电源插座（主插座）必须安装在靠近设备的地方，以便于接近。为了使设备与交流电源完全分离，请从交流插座上拔下电源插头。注意事项：为了保持良好的通风条件，请不要将本机安装或置放于书橱、壁柜或其他密封空间中。为了防止因过热而发生电击或火灾，请确保窗帘或其他织物不会阻碍通风。便携式录像机额定铭牌在本机下面。交流适配器铭牌位于交流适配器底部。未使用时，请从交流插座拔下交流电源插头。 2

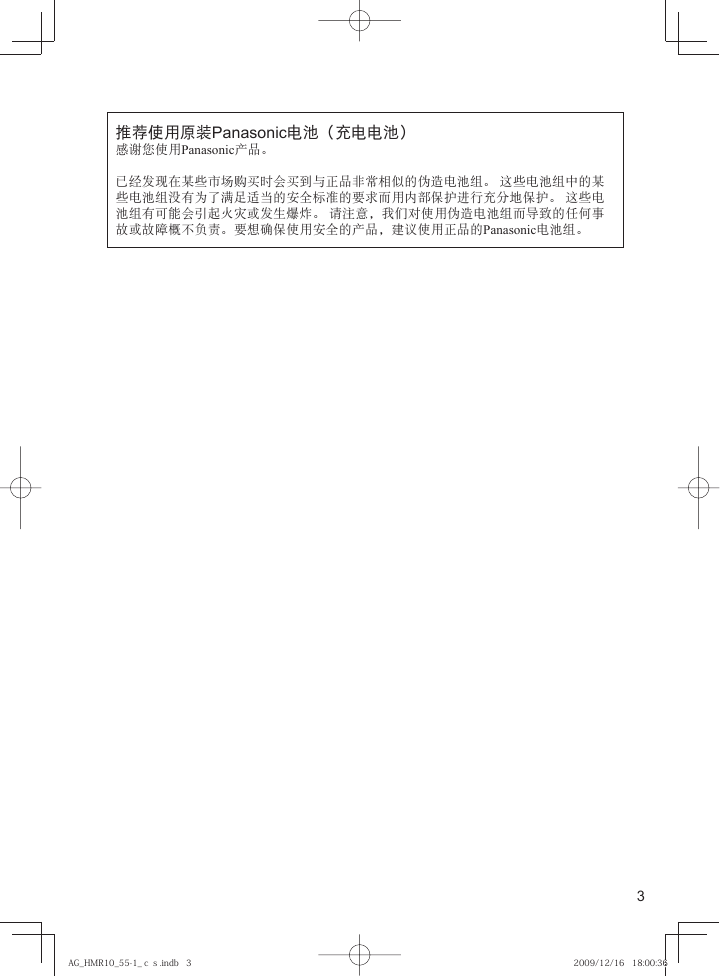

推荐使用原装Panasonic电池（充电电池）感谢您使用Panasonic产品。已经发现在某些市场购买时会买到与正品非常相似的伪造电池组。这些电池组中的某些电池组没有为了满足适当的安全标准的要求而用内部保护进行充分地保护。这些电池组有可能会引起火灾或发生爆炸。请注意，我们对使用伪造电池组而导致的任何事故或故障概不负责。要想确保使用安全的产品，建议使用正品的Panasonic电池组。 AG_HMR10_55-1_ｃｓ.indb 3 AG_HMR10_55-1_ｃｓ.indb 3 2009/12/16 18:00:36 2009/12/16 18:00:36 3

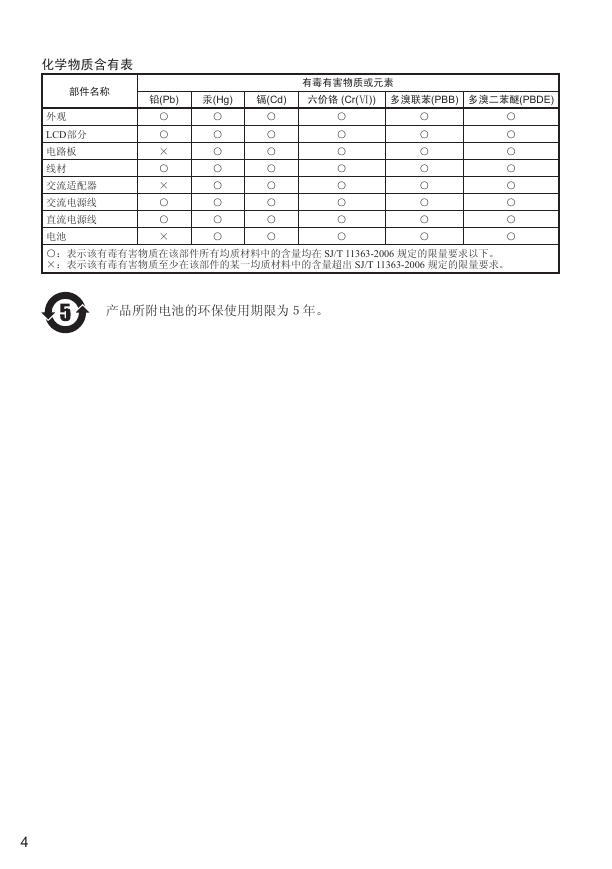

化学物质含有表部件名称外观 LCD部分电路板线材交流适配器交流电源线直流电源线铅(Pb) 汞(Hg) 镉(Cd) 有毒有害物质或元素六价铬 (Cr(Ⅵ)) 多溴联苯(PBB) 多溴二苯醚(PBDE) ○ ○ × ○ × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 电池 ○：表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 规定的限量要求以下。 ×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 规定的限量要求。 × ○ ○ ○ ○ ○ 产品所附电池的环保使用期限为５年。 4

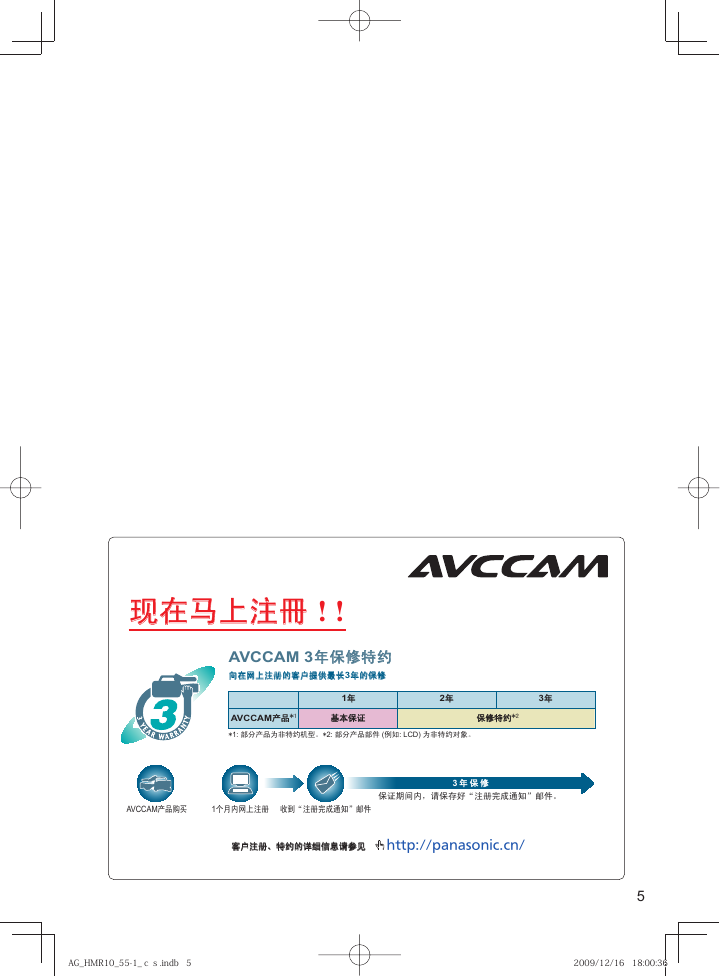

! ! AVCCAM 3 3 1 2 3 AVCCAM 1: 2: (: LCD) AVCCAM 1 3 http://panasonic.cn/ AG_HMR10_55-1_ｃｓ.indb 5 AG_HMR10_55-1_ｃｓ.indb 5 2009/12/16 18:00:36 2009/12/16 18:00:36 5

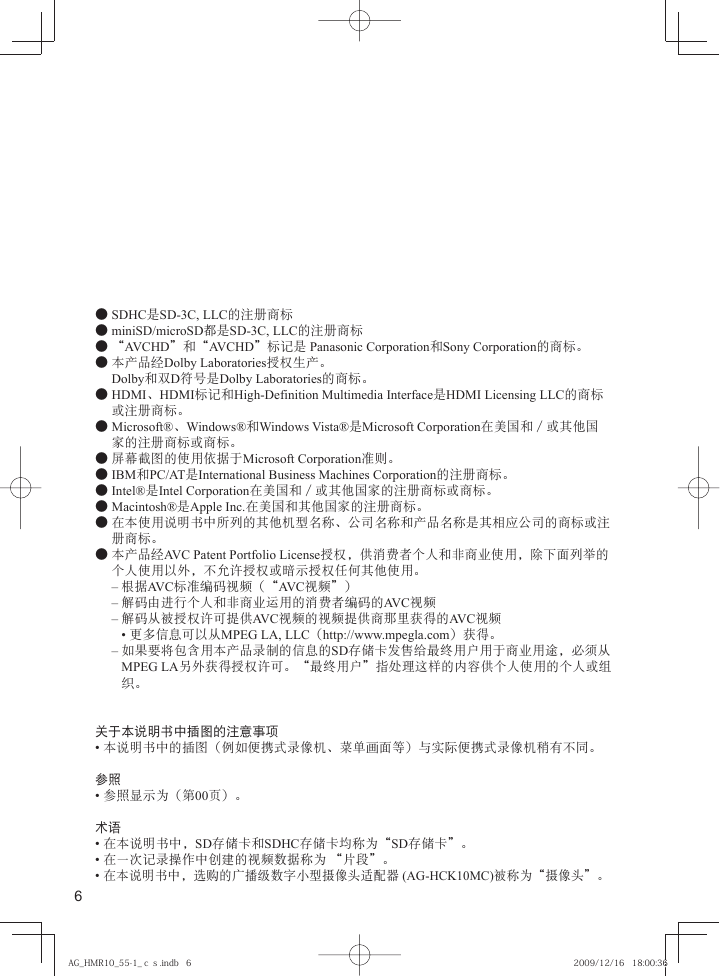

● SDHC是SD-3C, LLC的注册商标 ● miniSD/microSD都是SD-3C, LLC的注册商标 ● “AVCHD”和“AVCHD”标记是 Panasonic Corporation和Sony Corporation的商标。 ● 本产品经Dolby Laboratories授权生产。 Dolby和双D符号是Dolby Laboratories的商标。 ● HDMI、HDMI标记和High-Definition Multimedia Interface是HDMI Licensing LLC的商标或注册商标。 ● Microsoft®、Windows®和Windows Vista®是Microsoft Corporation在美国和／或其他国家的注册商标或商标。 ● 屏幕截图的使用依据于Microsoft Corporation准则。 ● IBM和PC/AT是International Business Machines Corporation的注册商标。 ● Intel®是Intel Corporation在美国和／或其他国家的注册商标或商标。 ● Macintosh®是Apple Inc.在美国和其他国家的注册商标。 ● 在本使用说明书中所列的其他机型名称、公司名称和产品名称是其相应公司的商标或注册商标。 ● 本产品经AVC Patent Portfolio License授权，供消费者个人和非商业使用，除下面列举的个人使用以外，不允许授权或暗示授权任何其他使用。 – 根据AVC标准编码视频（“AVC视频”） – 解码由进行个人和非商业运用的消费者编码的AVC视频 – 解码从被授权许可提供AVC视频的视频提供商那里获得的AVC视频 • 更多信息可以从MPEG LA, LLC（http://www.mpegla.com）获得。 – 如果要将包含用本产品录制的信息的SD存储卡发售给最终用户用于商业用途，必须从 MPEG LA另外获得授权许可。“最终用户”指处理这样的内容供个人使用的个人或组织。关于本说明书中插图的注意事项 • 本说明书中的插图（例如便携式录像机、菜单画面等）与实际便携式录像机稍有不同。参照 • 参照显示为（第00页）。术语 • 在本说明书中，SD存储卡和SDHC存储卡均称为“SD存储卡”。 • 在一次记录操作中创建的视频数据称为 “片段”。 • 在本说明书中，选购的广播级数字小型摄像头适配器 (AG-HCK10MC)被称为“摄像头”。 6 AG_HMR10_55-1_ｃｓ.indb 6 AG_HMR10_55-1_ｃｓ.indb 6 2009/12/16 18:00:36 2009/12/16 18:00:36

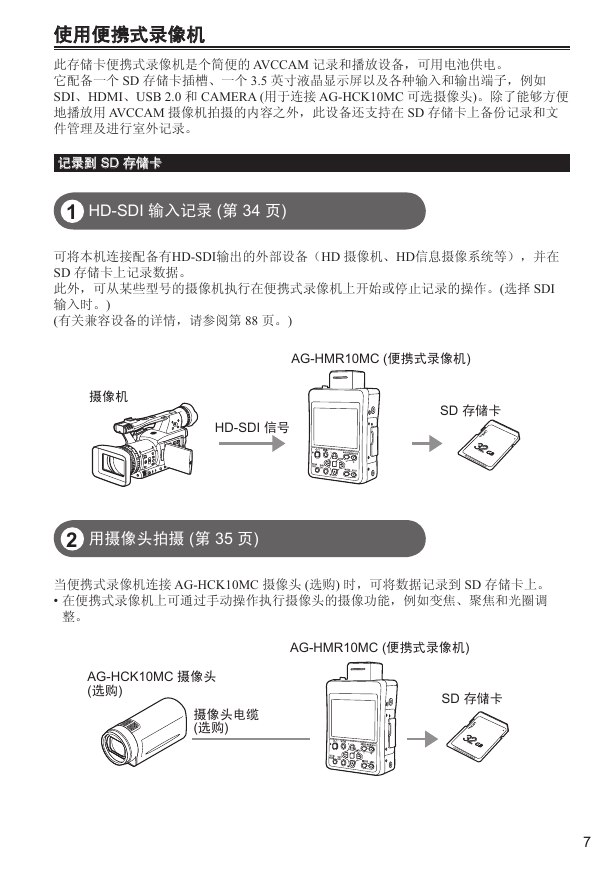

使用便携式录像机此存储卡便携式录像机是个简便的 AVCCAM 记录和播放设备，可用电池供电。它配备一个 SD 存储卡插槽、一个 3.5 英寸液晶显示屏以及各种输入和输出端子，例如 SDI、HDMI、USB 2.0 和 CAMERA (用于连接 AG-HCK10MC 可选摄像头)。除了能够方便地播放用 AVCCAM 摄像机拍摄的内容之外，此设备还支持在 SD 存储卡上备份记录和文件管理及进行室外记录。记录到 SD 存储卡 1 HD-SDI 输入记录 (第 34 页) 可将本机连接配备有HD-SDI输出的外部设备（HD 摄像机、HD信息摄像系统等），并在 SD 存储卡上记录数据。此外，可从某些型号的摄像机执行在便携式录像机上开始或停止记录的操作。(选择 SDI 输入时。) (有关兼容设备的详情，请参阅第 88 页。) AG-HMR10MC (便携式录像机) 摄像机 HD-SDI 信号 SD 存储卡 32 2 用摄像头拍摄 (第 35 页) 当便携式录像机连接 AG-HCK10MC 摄像头 (选购) 时，可将数据记录到 SD 存储卡上。 • 在便携式录像机上可通过手动操作执行摄像头的摄像功能，例如变焦、聚焦和光圈调整。 AG-HMR10MC (便携式录像机) AG-HCK10MC 摄像头 (选购) 摄像头电缆 (选购) SD 存储卡 32 7

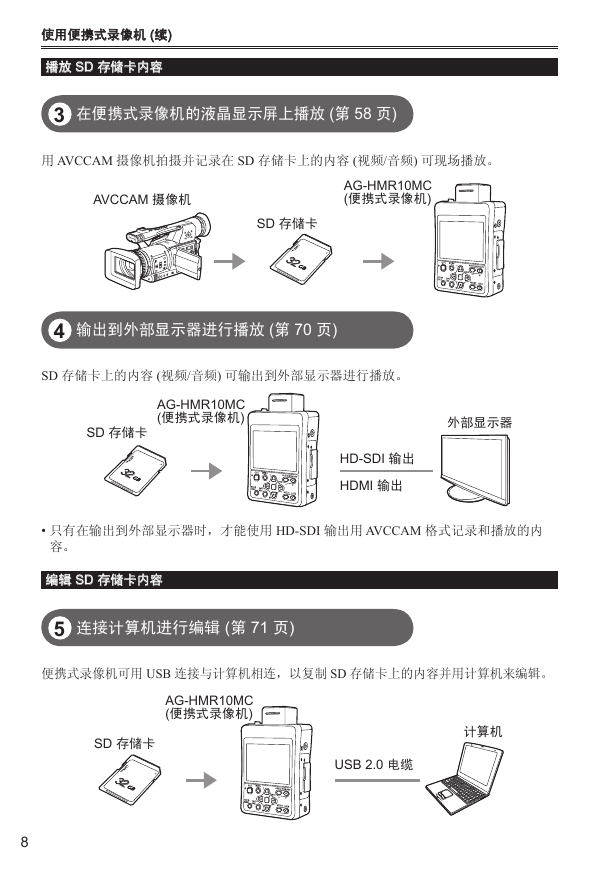

使用便携式录像机 (续) 播放 SD 存储卡内容 3 在便携式录像机的液晶显示屏上播放 (第 58 页) 用 AVCCAM 摄像机拍摄并记录在 SD 存储卡上的内容 (视频/音频) 可现场播放。 AVCCAM 摄像机 AG-HMR10MC (便携式录像机) SD 存储卡 32 4 输出到外部显示器进行播放 (第 70 页) SD 存储卡上的内容 (视频/音频) 可输出到外部显示器进行播放。 AG-HMR10MC (便携式录像机) SD 存储卡 32 外部显示器 HD-SDI 输出 HDMI 输出 • 只有在输出到外部显示器时，才能使用 HD-SDI 输出用 AVCCAM 格式记录和播放的内容。 • 编辑 SD 存储卡内容 5 连接计算机进行编辑 (第 71 页) 便携式录像机可用 USB 连接与计算机相连，以复制 SD 存储卡上的内容并用计算机来编辑。 AG-HMR10MC (便携式录像机) SD 存储卡 32 计算机 USB 2.0 电缆 8
