2019 年广东暨南大学电子技术基础考研真题招生专业与代码：080902 电路与系统、080903 微电子学与固体电子学、081001 通信与信息系统、081002 信号与信息处理、085208 电子与通信工程（专业学位）、物理电子学研究方向：各方向考试科目名称及代码：823 电子技术基础考生注意：所有答案必须写在答题纸（卷）上，写在本试题上一律不给分。一、简答题（共 4 小题，每小题 5 分，共 20 分） 1. 由 NPN 型管组成的两级共射放大电路，当输入正弦信号时，输出信号出现底部失真，请分析其可能原因。 2. 简述典型集成运放的组成部分、各部分功能以及一般采用何种电路实现。 3. 在图 1 电路中，已知石英晶体的标称频率为 1MHz，C1＝270pF，L＝50H，试判断电路有无可能产生正弦波振荡？为什么？如可能振荡，它属于串联型还是并联型晶体振荡电路？振荡频率是多少？ +V CC Rb1 C1 L C2 晶体 Rb2 VT R e Ce 图 1 图 2

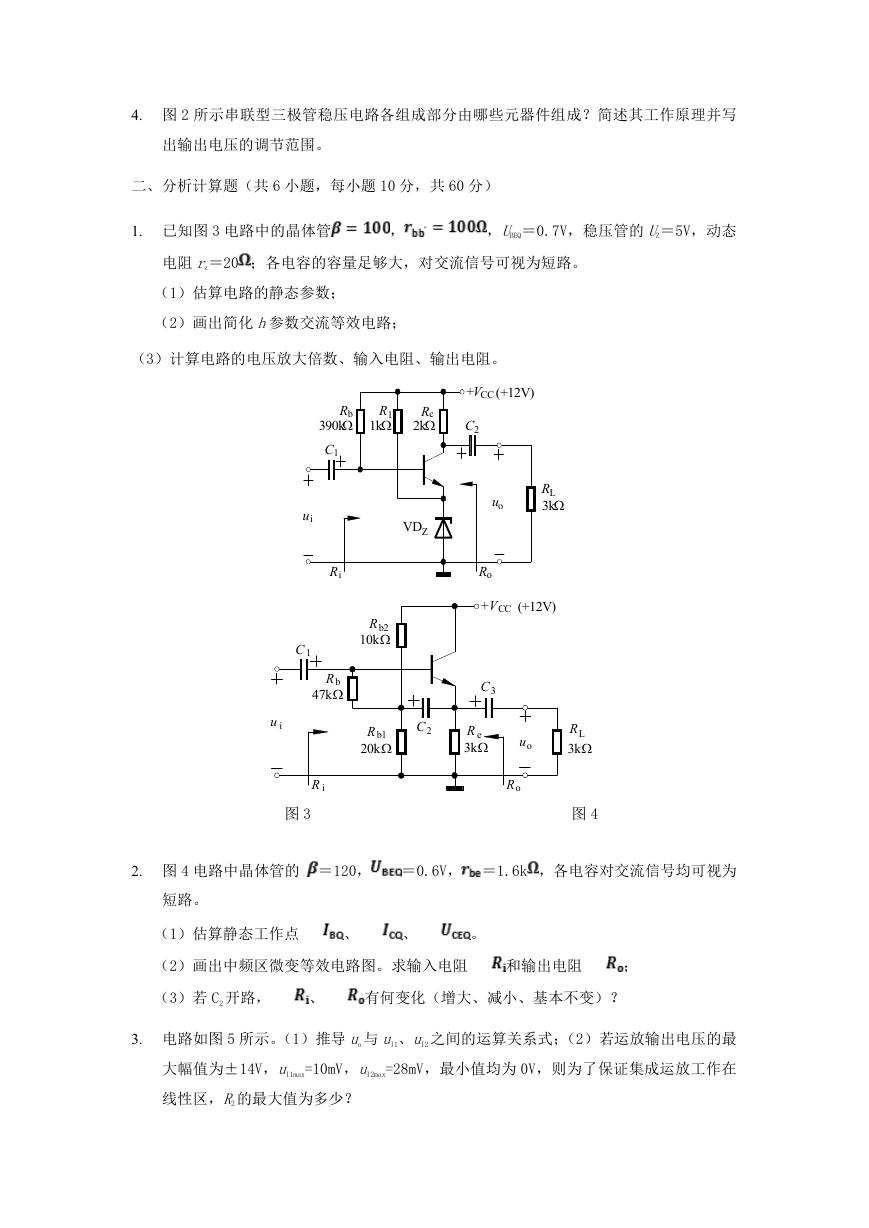

4. 图 2 所示串联型三极管稳压电路各组成部分由哪些元器件组成？简述其工作原理并写出输出电压的调节范围。二、分析计算题（共 6 小题，每小题 10 分，共 60 分） 1. 已知图 3 电路中的晶体管，，UBEQ＝0.7V，稳压管的 UZ＝5V，动态电阻 rz＝20 ；各电容的容量足够大，对交流信号可视为短路。（1）估算电路的静态参数；（2）画出简化 h参数交流等效电路；（3）计算电路的电压放大倍数、输入电阻、输出电阻。 R1 1k Rc 2k Rb 390k C1 +VCC (+12V) C2 ui Ri VDZ Rb2 10k C2 Rb1 20k C 1 Rb 47k u i R i 图 3 uo RL 3k Ro +VCC (+12V) C3 R e 3k uo Ro RL 3k 图 4 2. 图 4 电路中晶体管的＝120，＝0.6V，＝1.6k ，各电容对交流信号均可视为短路。（1）估算静态工作点、、。（2）画出中频区微变等效电路图。求输入电阻和输出电阻；（3）若 C2 开路，、有何变化（增大、减小、基本不变）？ 3. 电路如图 5 所示。（1）推导 uo 与 uI1、uI2 之间的运算关系式；（2）若运放输出电压的最大幅值为±14V，uI1max=10mV，uI2max=28mV，最小值均为 0V，则为了保证集成运放工作在线性区，R2 的最大值为多少？

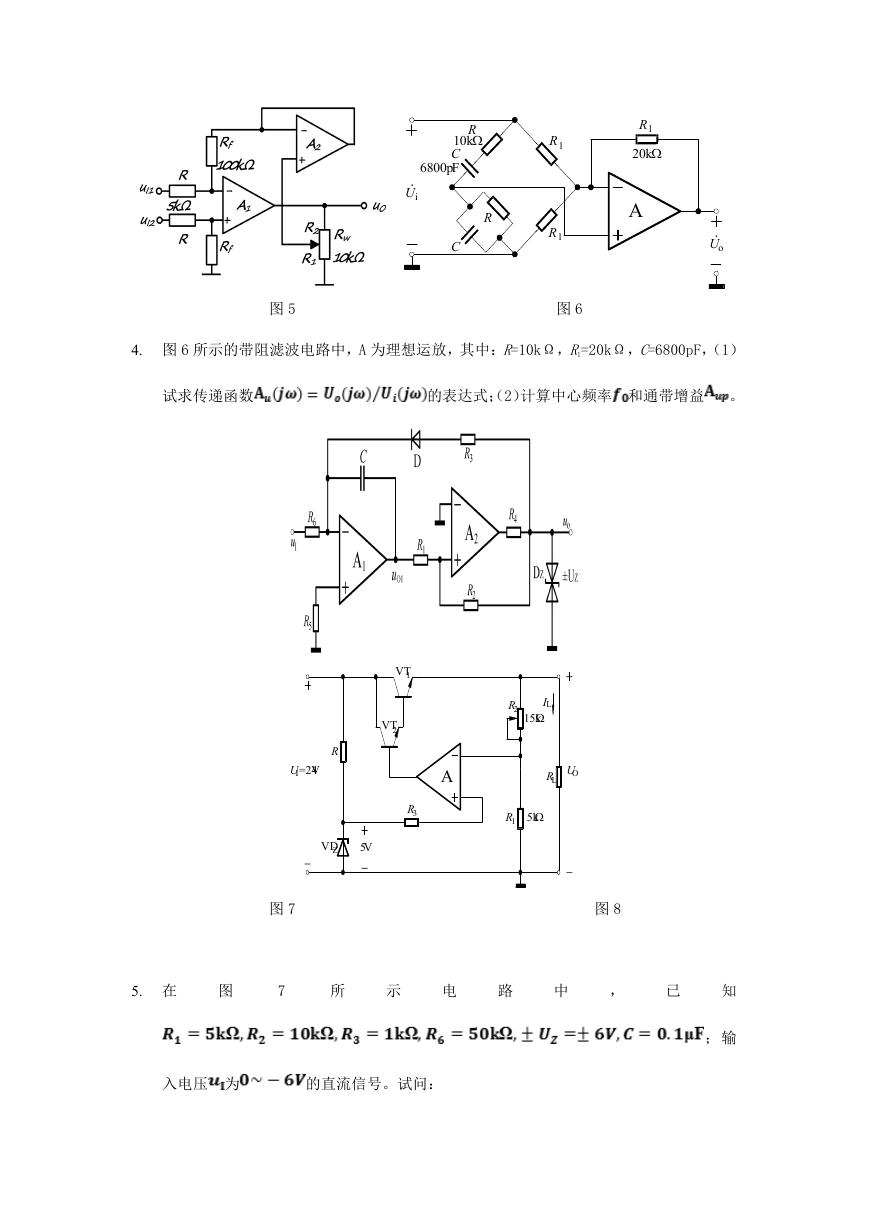

R 10k C 6800pF . Ui R C R1 R1 R1 20k A . Uo 图 5 图 6 4. 图 6 所示的带阻滤波电路中，A 为理想运放，其中：R=10kΩ，R1=20kΩ，C=6800pF，（1）试求传递函数的表达式；（2）计算中心频率和通带增益。 VT1 VT2 A R3 R UI =24V VDZ 5V R2 IL 15k UO RL R1 5k 图 7 图 8 5. 在图 7 所示电路中，已知；输入电压为的直流信号。试问：

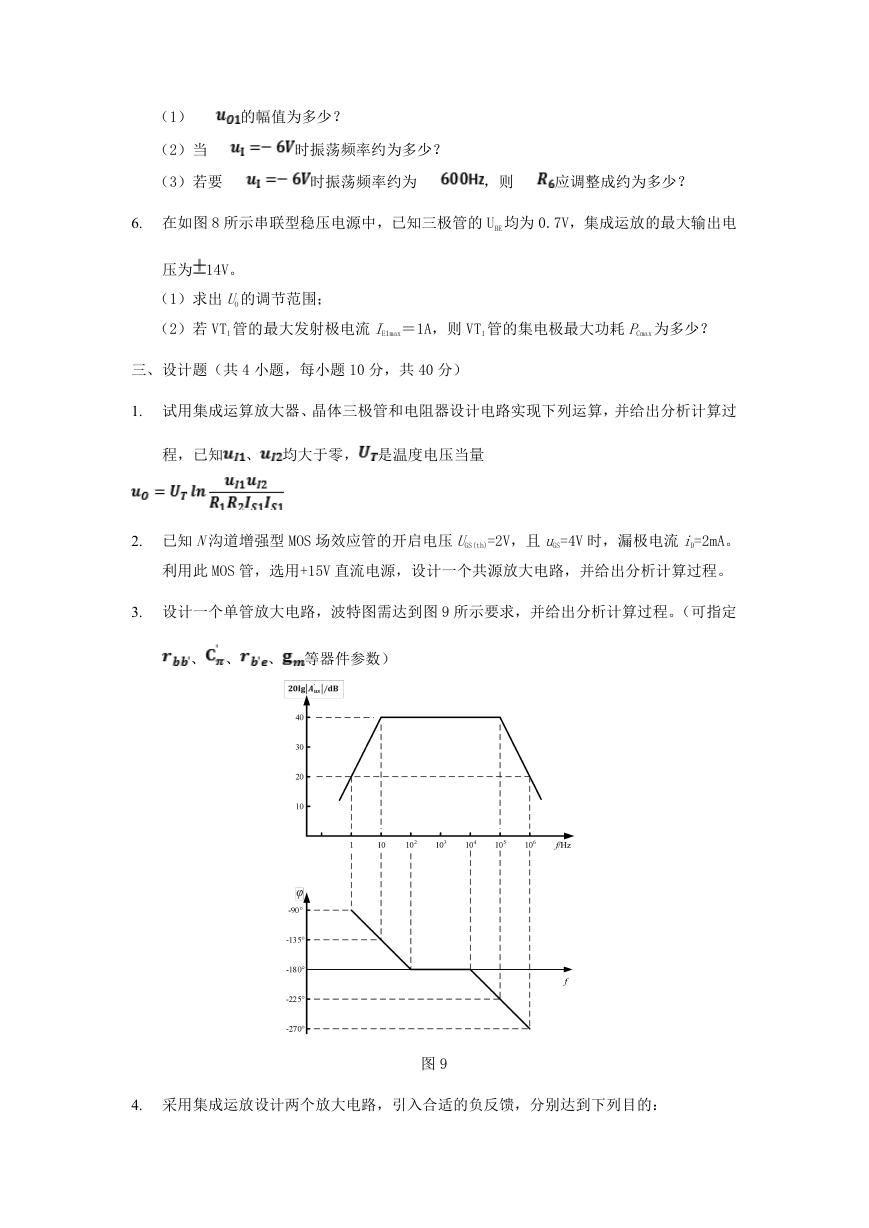

（1）的幅值为多少？（2）当时振荡频率约为多少？（3）若要时振荡频率约为，则应调整成约为多少？ 6. 在如图 8 所示串联型稳压电源中，已知三极管的 UBE 均为 0.7V，集成运放的最大输出电压为 14V。（1）求出 UO 的调节范围；（2）若 VT1 管的最大发射极电流 IE1max＝1A，则 VT1 管的集电极最大功耗 PCmax 为多少？三、设计题（共 4 小题，每小题 10 分，共 40 分） 1. 试用集成运算放大器、晶体三极管和电阻器设计电路实现下列运算，并给出分析计算过程，已知、均大于零，是温度电压当量 2. 已知 N沟道增强型 MOS 场效应管的开启电压 UGS(th)=2V，且 uGS=4V 时，漏极电流 iD=2mA。利用此 MOS 管，选用+15V 直流电源，设计一个共源放大电路，并给出分析计算过程。 3. 设计一个单管放大电路，波特图需达到图 9 所示要求，并给出分析计算过程。（可指定、、、等器件参数） 4. 采用集成运放设计两个放大电路，引入合适的负反馈，分别达到下列目的：图 9

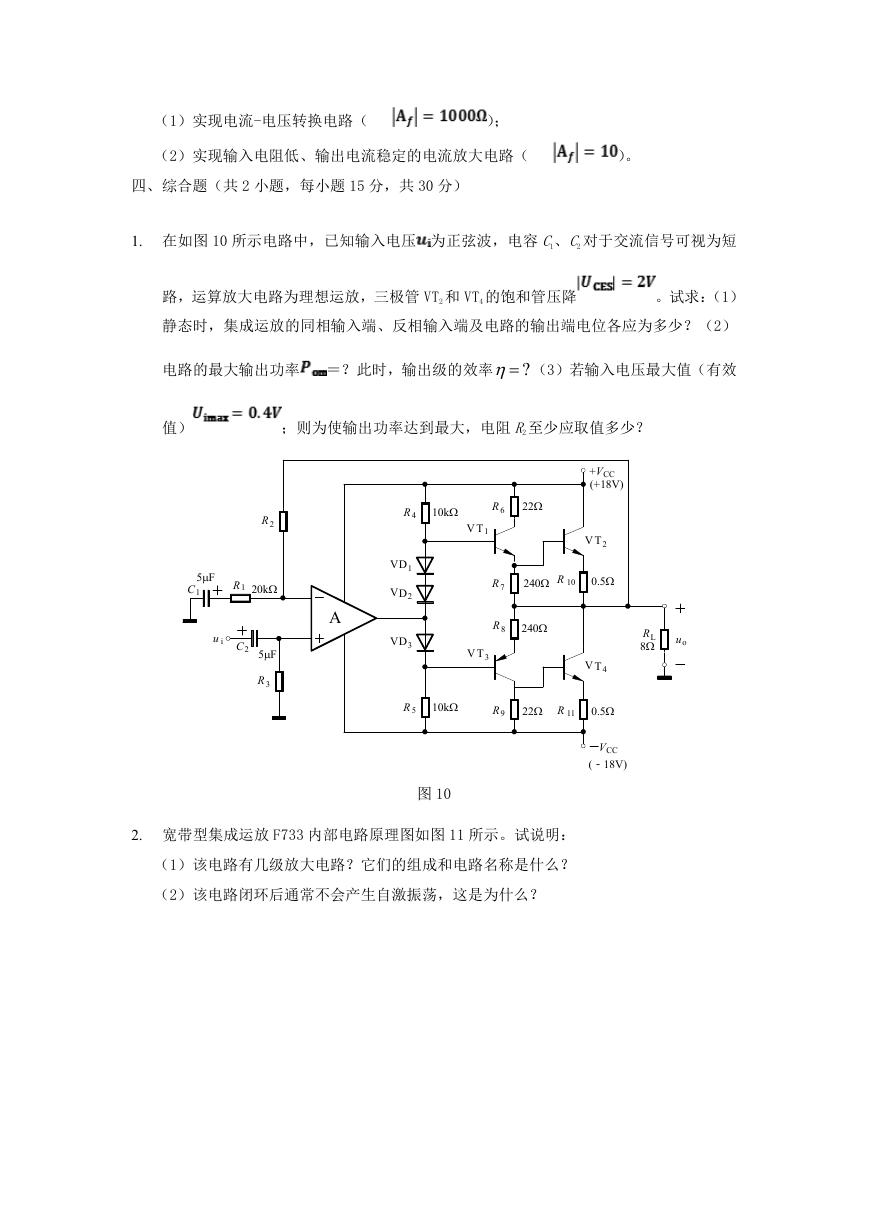

（1）实现电流-电压转换电路（）；（2）实现输入电阻低、输出电流稳定的电流放大电路（）。四、综合题（共 2 小题，每小题 15 分，共 30 分） 1. 在如图 10 所示电路中，已知输入电压为正弦波，电容 C1、C2 对于交流信号可视为短路，运算放大电路为理想运放，三极管 VT2 和 VT4 的饱和管压降。试求：（1）静态时，集成运放的同相输入端、反相输入端及电路的输出端电位各应为多少？（2）电路的最大输出功率＝？此时，输出级的效率 ? （3）若输入电压最大值（有效值）；则为使输出功率达到最大，电阻 R2 至少应取值多少？ R 4 10k VT1 R 6  +VCC (+18V) VT2 VD1 VD2 VD3 A R 7 240 R 10  R 8 240 VT3 RL  uo VT4 R 2 F C1 R1 20k u i C2 F R 3 R 5 10k R9  R 11  VCC (－18V) 图 10 2. 宽带型集成运放 F733 内部电路原理图如图 11 所示。试说明：（1）该电路有几级放大电路？它们的组成和电路名称是什么？（2）该电路闭环后通常不会产生自激振荡，这是为什么？

R1 2.4k R2 2.4k R8 10k R9 1.1k R 10 1.1k VT5 VT 6 IN + VT1 VT 2 IN VT 3 VT 4 R 11 7k R 12 7k G1B G2B G1A G2A R3 50 R5 50 R4 590 R6 590 VT7 R7 300 VT8 VT9 VT 10 VT 11 R 15 1.4k R 16 300 R 13 400 R 14 400 图 11 V+ u O1 u O2 V
