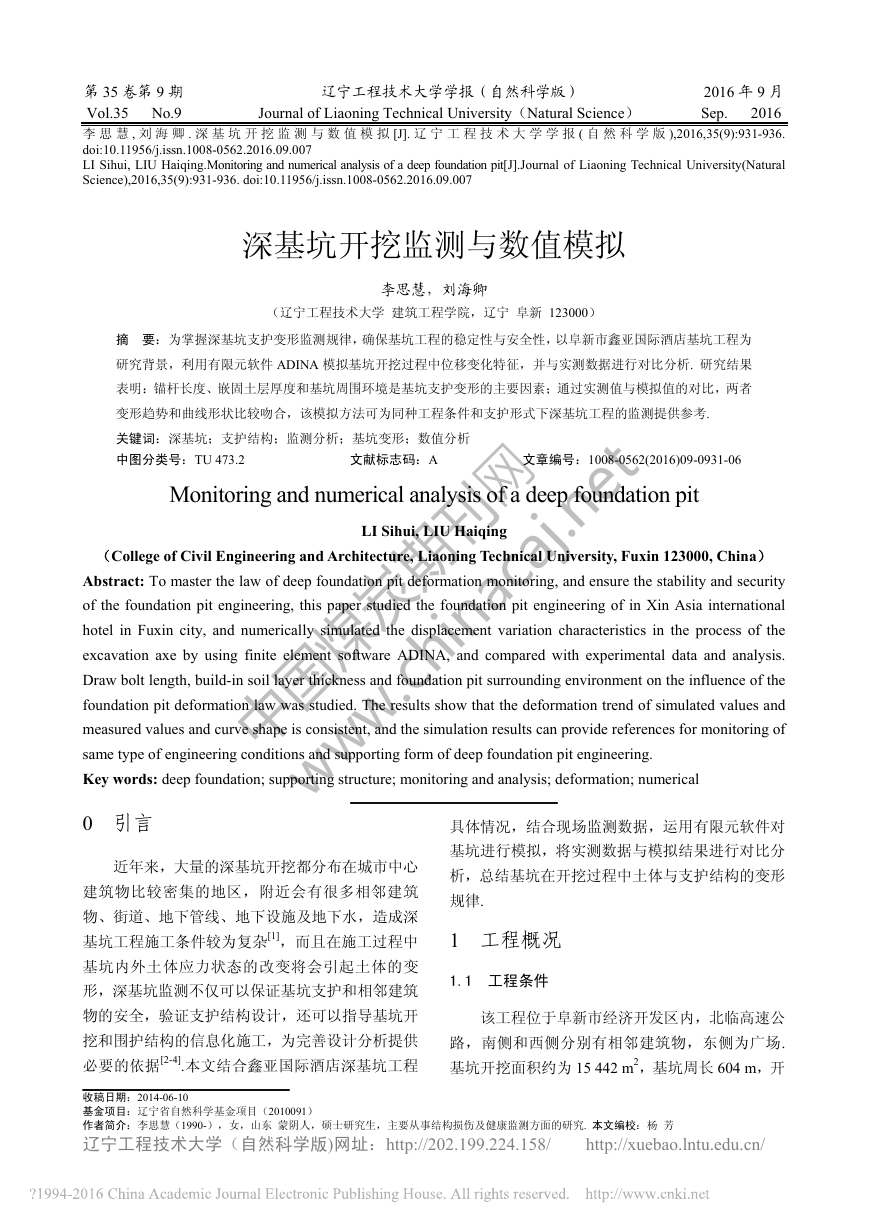

    第35卷第9期 辽宁工程技术大学学报（自然科学版） 2016年9月 Vol.35 No.9 Journal of Liaoning Technical University（Natural Science） Sep. 2016 收稿日期：2014-06-10 基金项目：辽宁省自然科学基金项目（2010091） 作者简介：李思慧（1990-），女，山东 蒙阴人，硕士研究生，主要从事结构损伤及健康监测方面的研究. 本文编校：杨 芳 辽宁工程技术大学（自然科学版)网址：http://202.199.224.158/ http://xuebao.lntu.edu.cn/ 李思慧,刘海卿.深基坑开挖监测与数值模拟[J].辽宁工程技术大学学报(自然科学版),2016,35(9):931-936. doi:10.11956/j.issn.1008-0562.2016.09.007 LI Sihui, LIU Haiqing.Monitoring and numerical analysis of a deep foundation pit[J].Journal of Liaoning Technical University(Natural Science),2016,35(9):931-936. doi:10.11956/j.issn.1008-0562.2016.09.007 深基坑开挖监测与数值模拟 李思慧，刘海卿 （辽宁工程技术大学 建筑工程学院，辽宁 阜新 123000） 摘 要：为掌握深基坑支护变形监测规律，确保基坑工程的稳定性与安全性，以阜新市鑫亚国际酒店基坑工程为研究背景，利用有限元软件ADINA模拟基坑开挖过程中位移变化特征，并与实测数据进行对比分析. 研究结果表明：锚杆长度、嵌固土层厚度和基坑周围环境是基坑支护变形的主要因素；通过实测值与模拟值的对比，两者变形趋势和曲线形状比较吻合，该模拟方法可为同种工程条件和支护形式下深基坑工程的监测提供参考. 关键词：深基坑；支护结构；监测分析；基坑变形；数值分析 中图分类号：TU 473.2 文献标志码：A 文章编号：1008-0562(2016)09-0931-06 Monitoring and numerical analysis of a deep foundation pit LI Sihui, LIU Haiqing （College of Civil Engineering and Architecture, Liaoning Technical University, Fuxin 123000, China） Abstract: To master the law of deep foundation pit deformation monitoring, and ensure the stability and security of the foundation pit engineering, this paper studied the foundation pit engineering of in Xin Asia international hotel in Fuxin city, and numerically simulated the displacement variation characteristics in the process of the excavation axe by using finite element software ADINA, and compared with experimental data and analysis. Draw bolt length, build-in soil layer thickness and foundation pit surrounding environment on the influence of the foundation pit deformation law was studied. The results show that the deformation trend of simulated values and measured values and curve shape is consistent, and the simulation results can provide references for monitoring of same type of engineering conditions and supporting form of deep foundation pit engineering. Key words: deep foundation; supporting structure; monitoring and analysis; deformation; numerical 0 引言 近年来，大量的深基坑开挖都分布在城市中心建筑物比较密集的地区，附近会有很多相邻建筑物、街道、地下管线、地下设施及地下水，造成深基坑工程施工条件较为复杂[1]，而且在施工过程中基坑内外土体应力状态的改变将会引起土体的变形，深基坑监测不仅可以保证基坑支护和相邻建筑物的安全，验证支护结构设计，还可以指导基坑开挖和围护结构的信息化施工，为完善设计分析提供必要的依据[2-4].本文结合鑫亚国际酒店深基坑工程具体情况，结合现场监测数据，运用有限元软件对基坑进行模拟，将实测数据与模拟结果进行对比分析，总结基坑在开挖过程中土体与支护结构的变形规律. 1 工程概况 1.1 工程条件 该工程位于阜新市经济开发区内，北临高速公路，南侧和西侧分别有相邻建筑物，东侧为广场.基坑开挖面积约为15 442 m2，基坑周长604 m，开中国煤炭期刊网 www.chinacaj.net

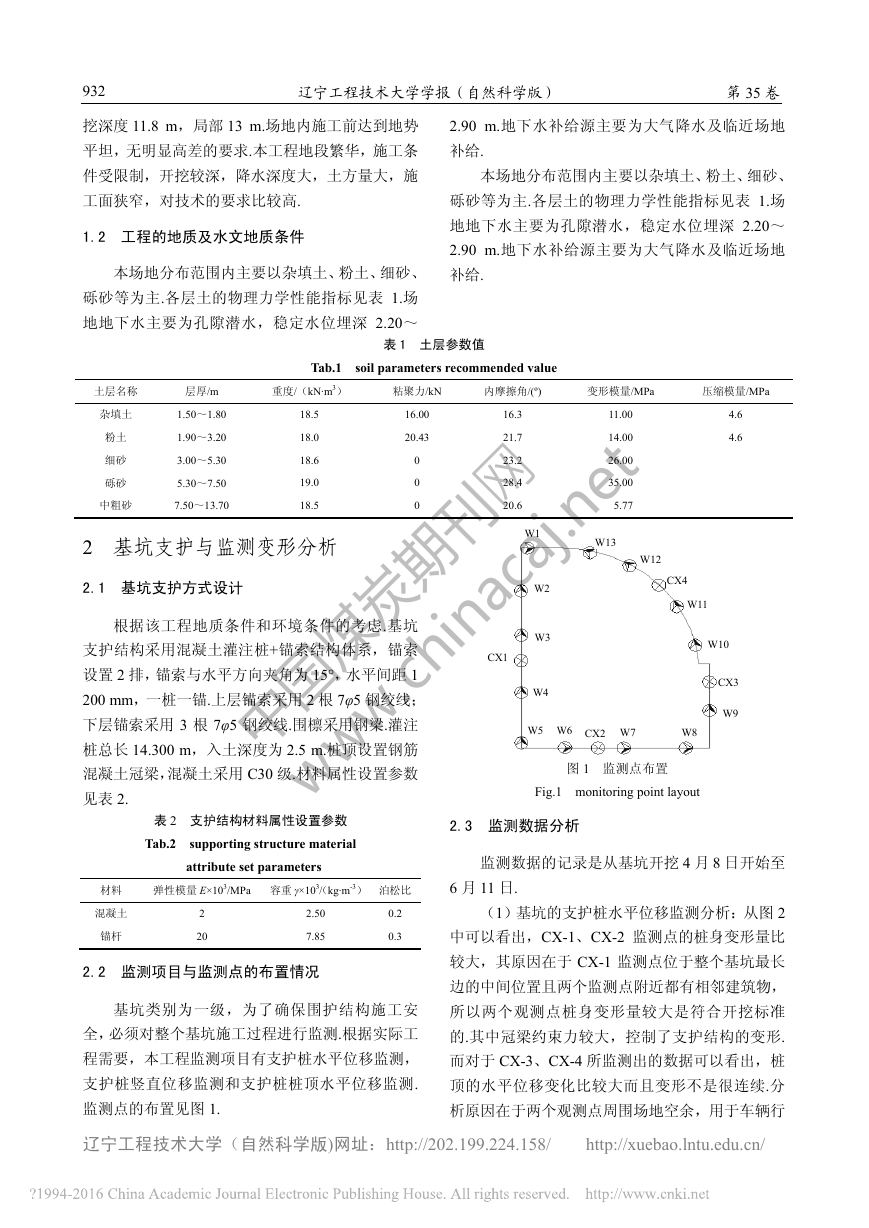

    辽宁工程技术大学学报（自然科学版） 第35卷 辽宁工程技术大学（自然科学版)网址：http://202.199.224.158/ http://xuebao.lntu.edu.cn/ 932 挖深度11.8 m，局部13 m.场地内施工前达到地势平坦，无明显高差的要求.本工程地段繁华，施工条件受限制，开挖较深，降水深度大，土方量大，施工面狭窄，对技术的要求比较高. 1.2 工程的地质及水文地质条件 本场地分布范围内主要以杂填土、粉土、细砂、砾砂等为主.各层土的物理力学性能指标见表1.场地地下水主要为孔隙潜水，稳定水位埋深2.20～2.90 m.地下水补给源主要为大气降水及临近场地补给. 本场地分布范围内主要以杂填土、粉土、细砂、砾砂等为主.各层土的物理力学性能指标见表1.场地地下水主要为孔隙潜水，稳定水位埋深2.20～2.90 m.地下水补给源主要为大气降水及临近场地补给.表1 土层参数值 Tab.1 soil parameters recommended value 土层名称 层厚/m 重度/（kN·m3） 粘聚力/kN 内摩擦角/(º) 变形模量/MPa 压缩模量/MPa 杂填土 1.50～1.80 18.5 16.00 16.3 11.00 4.6 粉土 1.90～3.20 18.0 20.43 21.7 14.00 4.6 细砂 3.00～5.30 18.6 0 23.2 26.00 砾砂 5.30～7.50 19.0 0 28.4 35.00 中粗砂 7.50～13.70 18.5 0 20.6 5.77 2 基坑支护与监测变形分析 2.1 基坑支护方式设计 根据该工程地质条件和环境条件的考虑.基坑支护结构采用混凝土灌注桩+锚索结构体系，锚索设置2排，锚索与水平方向夹角为15°，水平间距1 200 mm，一桩一锚.上层锚索采用2根7φ5钢绞线；下层锚索采用3根7φ5钢绞线.围檩采用钢梁.灌注桩总长14.300 m，入土深度为2.5 m.桩顶设置钢筋混凝土冠梁，混凝土采用C30级.材料属性设置参数见表2. 表2 支护结构材料属性设置参数 Tab.2 supporting structure material attribute set parameters 材料 弹性模量E×103/MPa 容重γ×103/（kg·m-3）泊松比混凝土 2 2.50 0.2 锚杆 20 7.85 0.3 2.2 监测项目与监测点的布置情况 基坑类别为一级，为了确保围护结构施工安全，必须对整个基坑施工过程进行监测.根据实际工程需要，本工程监测项目有支护桩水平位移监测，支护桩竖直位移监测和支护桩桩顶水平位移监测.监测点的布置见图1. 图1 监测点布置 Fig.1 monitoring point layout 2.3 监测数据分析 监测数据的记录是从基坑开挖4月8日开始至6月11日. （1）基坑的支护桩水平位移监测分析：从图2中可以看出，CX-1、CX-2监测点的桩身变形量比较大，其原因在于CX-1监测点位于整个基坑最长边的中间位置且两个监测点附近都有相邻建筑物，所以两个观测点桩身变形量较大是符合开挖标准的.其中冠梁约束力较大，控制了支护结构的变形.而对于CX-3、CX-4所监测出的数据可以看出，桩顶的水平位移变化比较大而且变形不是很连续.分析原因在于两个观测点周围场地空余，用于车辆行CX1W4W5W6W3W2W1W13 W12 CX4 W11 W10CX3W9W8 W7 CX2中国煤炭期刊网 www.chinacaj.net

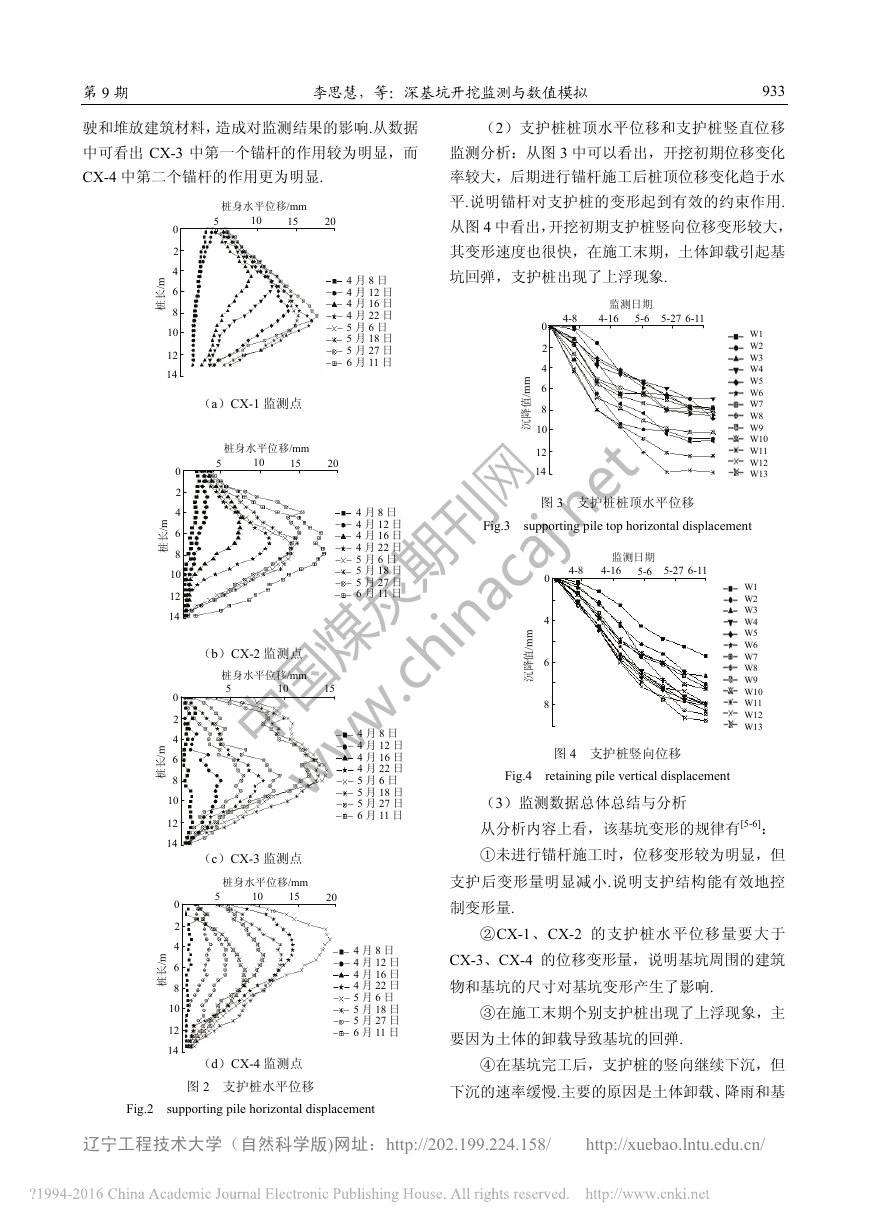

    第9期 李思慧，等：深基坑开挖监测与数值模拟 辽宁工程技术大学（自然科学版)网址：http://202.199.224.158/ http://xuebao.lntu.edu.cn/ 933驶和堆放建筑材料，造成对监测结果的影响.从数据中可看出CX-3中第一个锚杆的作用较为明显，而CX-4中第二个锚杆的作用更为明显. （a）CX-1监测点 （b）CX-2监测点 （c）CX-3监测点 （d）CX-4监测点 图2 支护桩水平位移 Fig.2 supporting pile horizontal displacement （2）支护桩桩顶水平位移和支护桩竖直位移监测分析：从图3中可以看出，开挖初期位移变化率较大，后期进行锚杆施工后桩顶位移变化趋于水平.说明锚杆对支护桩的变形起到有效的约束作用.从图4中看出，开挖初期支护桩竖向位移变形较大，其变形速度也很快，在施工末期，土体卸载引起基坑回弹，支护桩出现了上浮现象. 图3 支护桩桩顶水平位移 Fig.3 supporting pile top horizontal displacement 图4 支护桩竖向位移 Fig.4 retaining pile vertical displacement （3）监测数据总体总结与分析 从分析内容上看，该基坑变形的规律有[5-6]： ①未进行锚杆施工时，位移变形较为明显，但支护后变形量明显减小.说明支护结构能有效地控制变形量. ②CX-1、CX-2的支护桩水平位移量要大于CX-3、CX-4的位移变形量，说明基坑周围的建筑物和基坑的尺寸对基坑变形产生了影响. ③在施工末期个别支护桩出现了上浮现象，主要因为土体的卸载导致基坑的回弹. ④在基坑完工后，支护桩的竖向继续下沉，但下沉的速率缓慢.主要的原因是土体卸载、降雨和基02468101214沉降值/mm监测日期 6-11 5-27 5-6 4-16 4-8桩身水平位移/mm 20 15 100 2 468101214桩长/m5 4月8日4月12日4月16日4月22日5月6日5月18日5月27日6月11日4月8日4月12日4月16日4月22日5月6日5月18日5月27日6月11日24 68101214桩长/m桩身水平位移/mm 15 10 05 4月8日4月12日4月16日4月22日5月6日5月18日5月27日6月11日桩身水平位移/mm 20 15 100 2 468101214桩长/m5 4月8日4月12日4月16日4月22日5月6日5月18日5月27日6月11日W1 W2 W3 W4 W5 W6 W7 W8 W9 W10 W11 W12 W130468沉降值/mm监测日期 6-11 5-27 5-6 4-16 4-8桩身水平位移/mm 20 15 100 2 468101214桩长/m5 W1 W2 W3 W4 W5 W6 W7 W8 W9 W10 W11 W12 W13中国煤炭期刊网 www.chinacaj.net

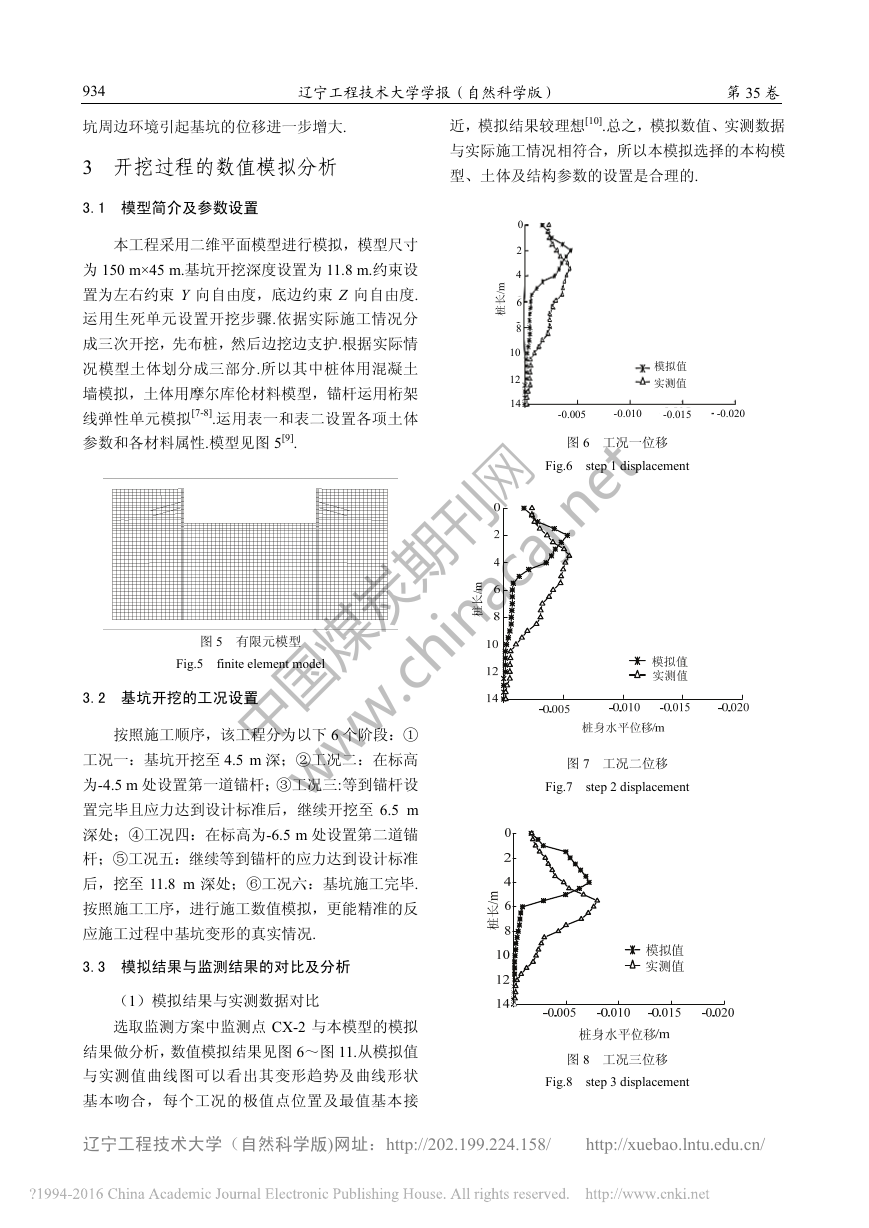

    辽宁工程技术大学学报（自然科学版） 第35卷 辽宁工程技术大学（自然科学版)网址：http://202.199.224.158/ http://xuebao.lntu.edu.cn/ 934 坑周边环境引起基坑的位移进一步增大. 3 开挖过程的数值模拟分析 3.1 模型简介及参数设置 本工程采用二维平面模型进行模拟，模型尺寸为150 m×45 m.基坑开挖深度设置为11.8 m.约束设置为左右约束Y向自由度，底边约束Z向自由度.运用生死单元设置开挖步骤.依据实际施工情况分成三次开挖，先布桩，然后边挖边支护.根据实际情况模型土体划分成三部分.所以其中桩体用混凝土墙模拟，土体用摩尔库伦材料模型，锚杆运用桁架线弹性单元模拟[7-8].运用表一和表二设置各项土体参数和各材料属性.模型见图5[9]. 图5 有限元模型 Fig.5 finite element model 3.2 基坑开挖的工况设置 按照施工顺序，该工程分为以下6个阶段：①工况一：基坑开挖至4.5 m深；②工况二：在标高为-4.5 m处设置第一道锚杆；③工况三:等到锚杆设置完毕且应力达到设计标准后，继续开挖至6.5 m深处；④工况四：在标高为-6.5 m处设置第二道锚杆；⑤工况五：继续等到锚杆的应力达到设计标准后，挖至11.8 m深处；⑥工况六：基坑施工完毕.按照施工工序，进行施工数值模拟，更能精准的反应施工过程中基坑变形的真实情况. 3.3 模拟结果与监测结果的对比及分析 （1）模拟结果与实测数据对比 选取监测方案中监测点CX-2与本模型的模拟结果做分析，数值模拟结果见图6～图11.从模拟值与实测值曲线图可以看出其变形趋势及曲线形状基本吻合，每个工况的极值点位置及最值基本接近，模拟结果较理想[10].总之，模拟数值、实测数据与实际施工情况相符合，所以本模拟选择的本构模型、土体及结构参数的设置是合理的. 图6 工况一位移 Fig.6 step 1 displacement 桩长/m 图7 工况二位移 Fig.7 step 2 displacement 图8 工况三位移 Fig.8 step 3 displacement -0.005-0.010 -0.015 -0.020141210864模拟值 实测值 桩长/m 20中国煤炭期刊网 www.chinacaj.net
    第9期 李思慧，等：深基坑开挖监测与数值模拟 辽宁工程技术大学（自然科学版)网址：http://202.199.224.158/ http://xuebao.lntu.edu.cn/ 935 图9 工况四位移 Fig.9 step 4 displacement 图10 工况五位移值 Fig.10 step 5 displacement 图11 工况六位移值比较 Fig.11 step 6 displacement 在实际监测过程中，因为施工所以并未对基坑底部隆起进行监测.但通过数值模拟见图12的结果可以看出坑底的最大隆起量在9 mm，在浇筑底板后，最大隆起值变为8.2 mm.说明浇筑底板对基坑底部隆起起到了一定的抑制作用. 图12 应力 Fig.12 stress nephogram （2）数值模拟结果分析 模拟值要普遍小于实际测量值.因为在实际施工过程中受到降雨、车辆行驶和堆放材料等因素影响，会使实际支护桩变形量变大，在模拟过程中没有考虑到这些方面的因素，因此会产生一些误差. 锚杆有效地控制了支护桩位移变化.在完成第二次开挖后，基坑变形继续增大，该时段的最大位移在桩身的4 m处，然后开始有向反方向发展的趋势，说明第一只锚杆起了作用.在基坑施工完后，最大的位移达到12.5 mm，距离地面6.5 m处.在距离地面7 m处水平位移量开始减小，说明第二个锚杆起了作用，控制了支护桩的水平位移的变化. 随着基坑的开挖，支护桩桩身变形的最大值逐渐增大并向下移动.基坑开挖结束后，数值模拟结果中桩身在土体中的部分能够起到良好的嵌固作用，而实测中桩身嵌固部分也发生一定程度的变形.这主要是因为场地部分区域的岩层距离地面较浅，支护桩没有到达设计长度，削弱了嵌固层作用，所以产生了一定的变形. 4 结论 （1）运用ADINA有限元软件建立二维有限元模型与实际工程相结合，通过计算机计算，得出模拟结果与实测数据基本吻合. （2）基坑开挖过程中，锚杆长度和嵌固土层厚度是控制支护桩变形的因素.在以后设计和施工的过程中要注意嵌固土层的厚度、锚杆的长度和冠梁的使用，尽量使基坑不要出现较大变形，防止基坑事故发生. （3）该基坑工程在施工上采用分步分段开挖，较好的控制了基坑变形.通过实测数据，看出在实际中国煤炭期刊网 www.chinacaj.net

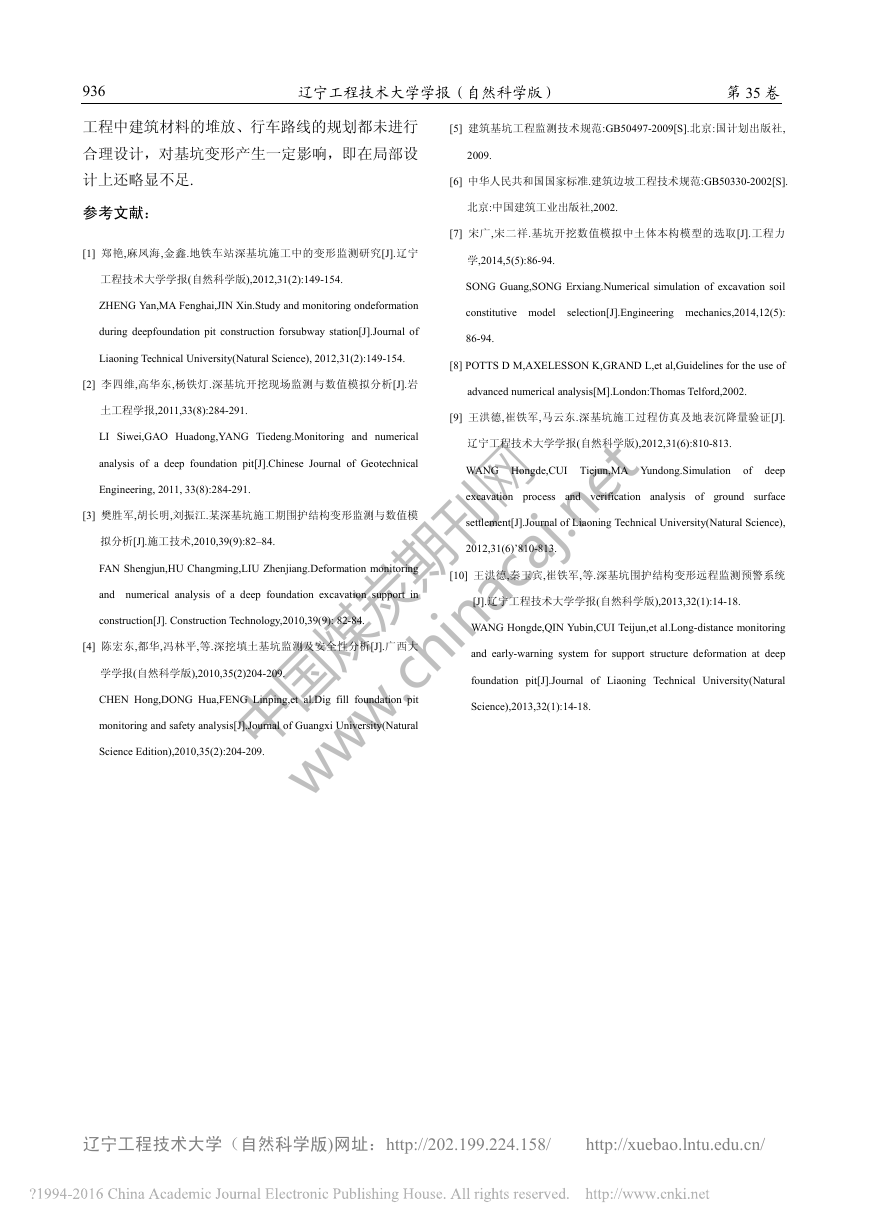

    辽宁工程技术大学学报（自然科学版） 第35卷 辽宁工程技术大学（自然科学版)网址：http://202.199.224.158/ http://xuebao.lntu.edu.cn/ 936 工程中建筑材料的堆放、行车路线的规划都未进行合理设计，对基坑变形产生一定影响，即在局部设计上还略显不足. 参考文献： [1] 郑艳,麻凤海,金鑫.地铁车站深基坑施工中的变形监测研究[J].辽宁工程技术大学学报(自然科学版),2012,31(2):149-154. ZHENG Yan,MA Fenghai,JIN Xin.Study and monitoring ondeformation during deepfoundation pit construction forsubway station[J].Journal of Liaoning Technical University(Natural Science), 2012,31(2):149-154. [2] 李四维,高华东,杨铁灯.深基坑开挖现场监测与数值模拟分析[J].岩土工程学报,2011,33(8):284-291. LI Siwei,GAO Huadong,YANG Tiedeng.Monitoring and numerical analysis of a deep foundation pit[J].Chinese Journal of Geotechnical Engineering, 2011, 33(8):284-291. [3] 樊胜军,胡长明,刘振江.某深基坑施工期围护结构变形监测与数值模拟分析[J].施工技术,2010,39(9):82–84. FAN Shengjun,HU Changming,LIU Zhenjiang.Deformation monitoring and numerical analysis of a deep foundation excavation support in construction[J]. Construction Technology,2010,39(9): 82-84. [4] 陈宏东,都华,冯林平,等.深挖填土基坑监测及安全性分析[J].广西大学学报(自然科学版),2010,35(2)204-209. CHEN Hong,DONG Hua,FENG Linping,et al.Dig fill foundation pit monitoring and safety analysis[J].Journal of Guangxi University(Natural Science Edition),2010,35(2):204-209. [5] 建筑基坑工程监测技术规范:GB50497-2009[S].北京:国计划出版社, 2009. [6] 中华人民共和国国家标准.建筑边坡工程技术规范:GB50330-2002[S].北京:中国建筑工业出版社,2002. [7] 宋广,宋二祥.基坑开挖数值模拟中土体本构模型的选取[J].工程力学,2014,5(5):86-94. SONG Guang,SONG Erxiang.Numerical simulation of excavation soil constitutive model selection[J].Engineering mechanics,2014,12(5): 86-94. [8] POTTS D M,AXELESSON K,GRAND L,et al,Guidelines for the use of advanced numerical analysis[M].London:Thomas Telford,2002. [9] 王洪德,崔铁军,马云东.深基坑施工过程仿真及地表沉降量验证[J].辽宁工程技术大学学报(自然科学版),2012,31(6):810-813. WANG Hongde,CUI Tiejun,MA Yundong.Simulation of deep excavation process and verification analysis of ground surface settlement[J].Journal of Liaoning Technical University(Natural Science), 2012,31(6)’810-813. [10] 王洪德,秦玉宾,崔铁军,等.深基坑围护结构变形远程监测预警系统[J].辽宁工程技术大学学报(自然科学版),2013,32(1):14-18. WANG Hongde,QIN Yubin,CUI Teijun,et al.Long-distance monitoring and early-warning system for support structure deformation at deep foundation pit[J].Journal of Liaoning Technical University(Natural Science),2013,32(1):14-18. 中国煤炭期刊网 www.chinacaj.net
