华为V9Play 故障维修流程图 受话故障.pdf

发布时间：2022-03-27 发布人：admin 分类：说明书 资料大小：1.68M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

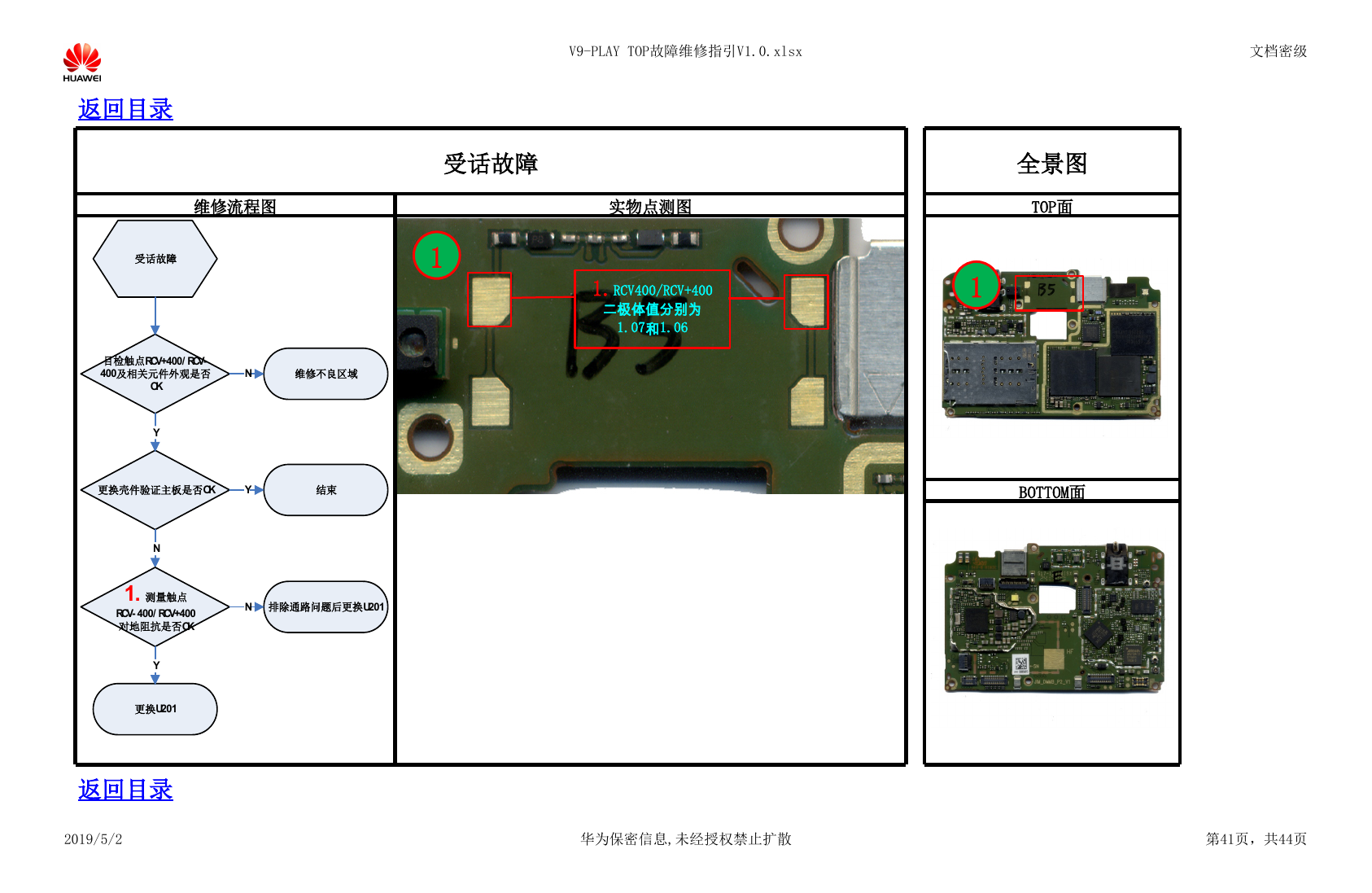

    V9-PLAY TOP故障维修指引V1.0.xlsx 文档密级 返回目录 受话故障 维修流程图 实物点测图 1 1.RCV400/RCV+400 二极体值分别为 1.07和1.06 全景图 TOP面 1 BOTTOM面 返回目录 2019/5/2 华为保密信息,未经授权禁止扩散 第41页，共44页 受话故障目检触点RCV+400/RCV-400及相关元件外观是否OK维修不良区域更换壳件验证主板是否OK结束NYYN1.测量触点 RCV-400/RCV+400对地阻抗是否OK排除通路问题后更换U201更换U201YN
