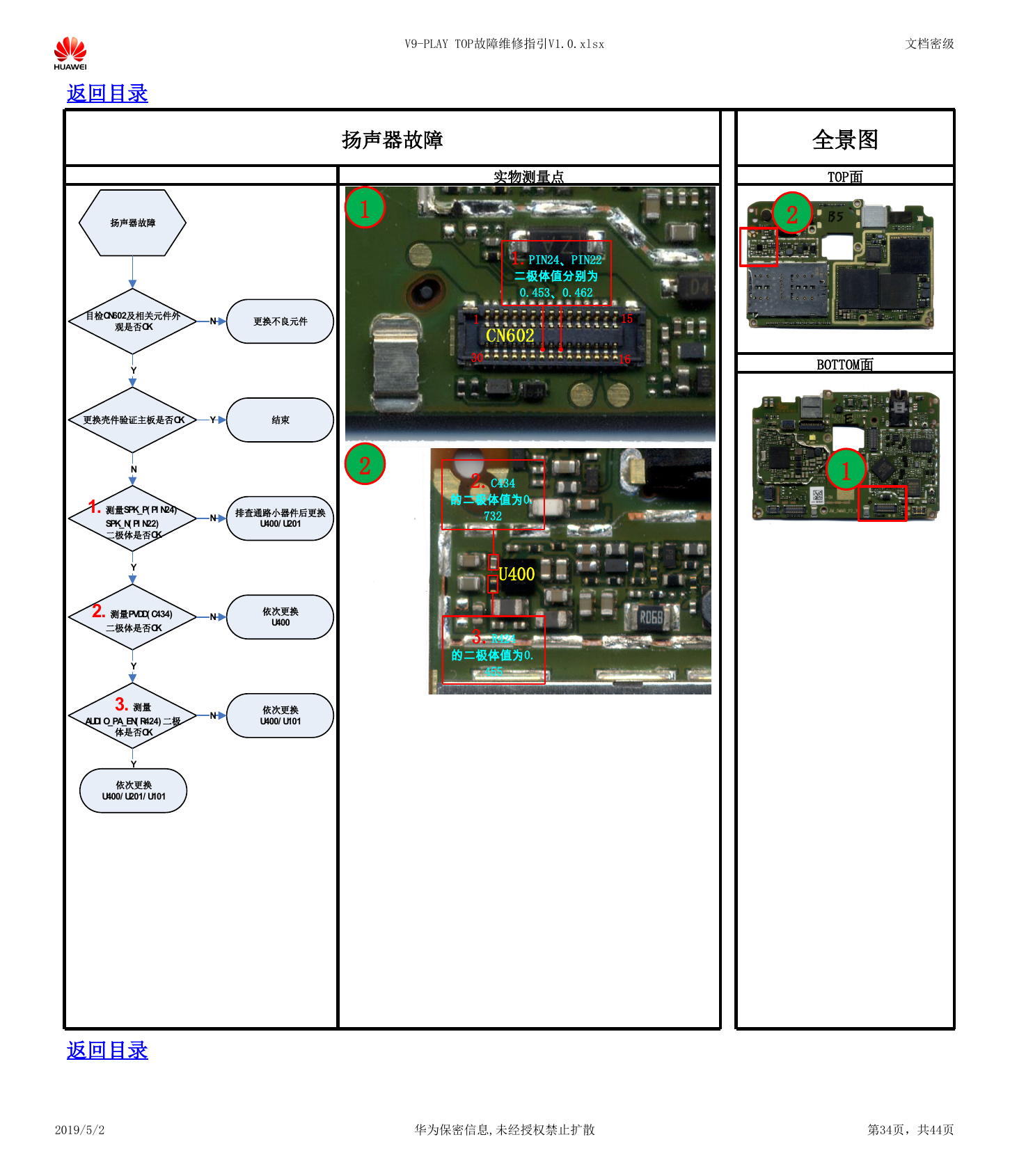

V9-PLAY TOP故障维修指引V1.0.xlsx 文档密级 返回目录 扬声器故障 实物测量点 1 2 1.PIN24、PIN22 二极体值分别为 0.453、0.462 1 30 15 16 2.C434 的二极体值为0. 732 U400 3.R424 的二极体值为0. 455 全景图 TOP面 2 BOTTOM面 1 返回目录 2019/5/2 华为保密信息,未经授权禁止扩散 第34页，共44页 扬声器故障目检CN602及相关元件外观是否OK更换不良元件更换壳件验证主板是否OK结束NYYN1.测量SPK_P(PIN24)SPK_N(PIN22)二极体是否OKYN排查通路小器件后更换U400/U2012.测量PVDD(C434)二极体是否OK依次更换U400NY3.测量AUDIO_PA_EN(R424)二极体是否OK依次更换U400/U101NY依次更换U400/U201/U101
