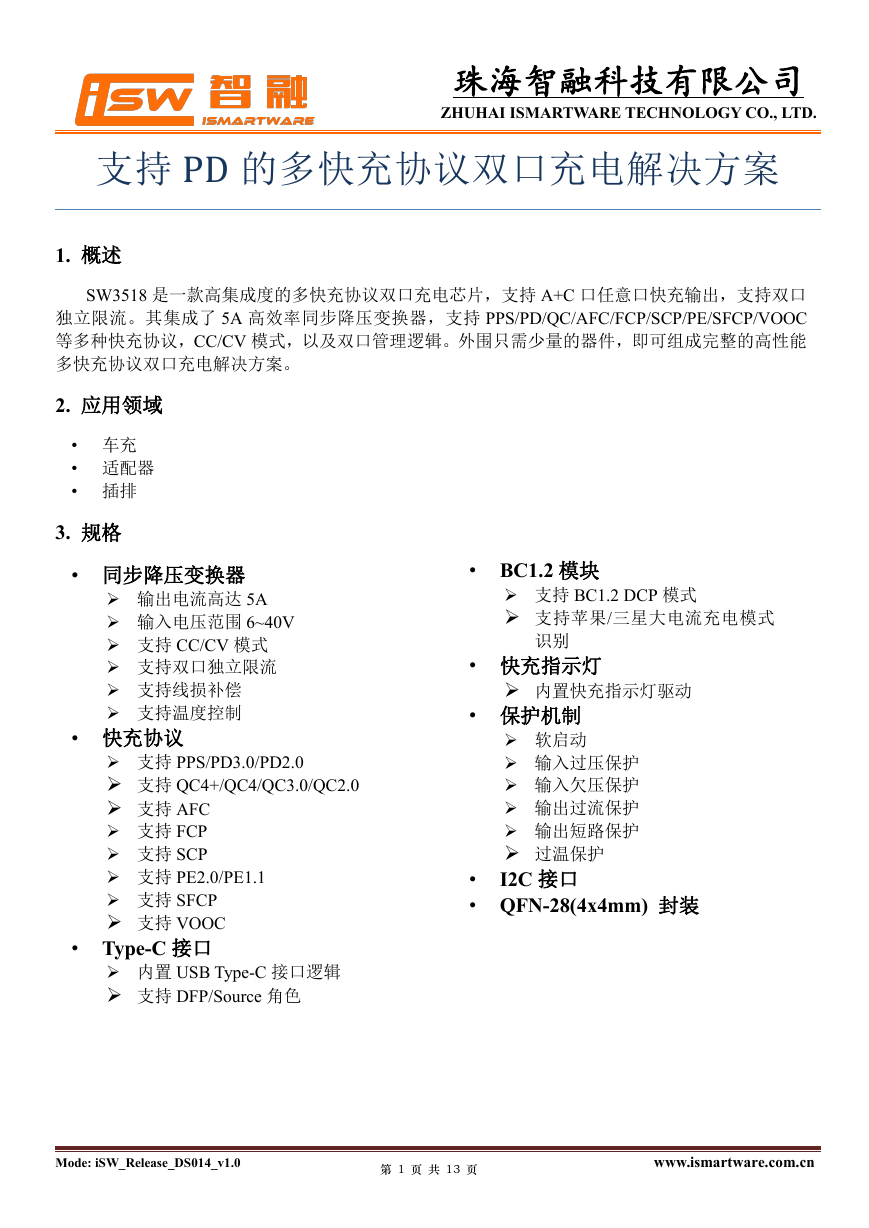

珠海智融科技有限公司 ZHUHAI ISMARTWARE TECHNOLOGY CO., LTD. 支持PD 的多快充协议双口充电解决方案 1. 概述 SW3518 是一款高集成度的多快充协议双口充电芯片，支持 A+C 口任意口快充输出，支持双口独立限流。其集成了 5A 高效率同步降压变换器，支持 PPS/PD/QC/AFC/FCP/SCP/PE/SFCP/VOOC 等多种快充协议，CC/CV 模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。 2. 应用领域 • 车充 • 适配器 • 插排 3. 规格 • 同步降压变换器  输出电流高达 5A  输入电压范围 6~40V  支持 CC/CV 模式  支持双口独立限流  支持线损补偿  支持温度控制 • 快充协议  支持 PPS/PD3.0/PD2.0  支持 QC4+/QC4/QC3.0/QC2.0  支持 AFC  支持 FCP  支持 SCP  支持 PE2.0/PE1.1  支持 SFCP  支持 VOOC • Type-C 接口  内置 USB Type-C 接口逻辑  支持 DFP/Source 角色 • BC1.2 模块  支持 BC1.2 DCP 模式  支持苹果/三星大电流充电模式识别 • 快充指示灯  内置快充指示灯驱动 • 保护机制  软启动  输入过压保护  输入欠压保护  输出过流保护  输出短路保护  过温保护 I2C 接口 • • QFN-28(4x4mm) 封装 Mode: iSW_Release_DS014_v1.0 第 1 页共 13 页 www.ismartware.com.cn

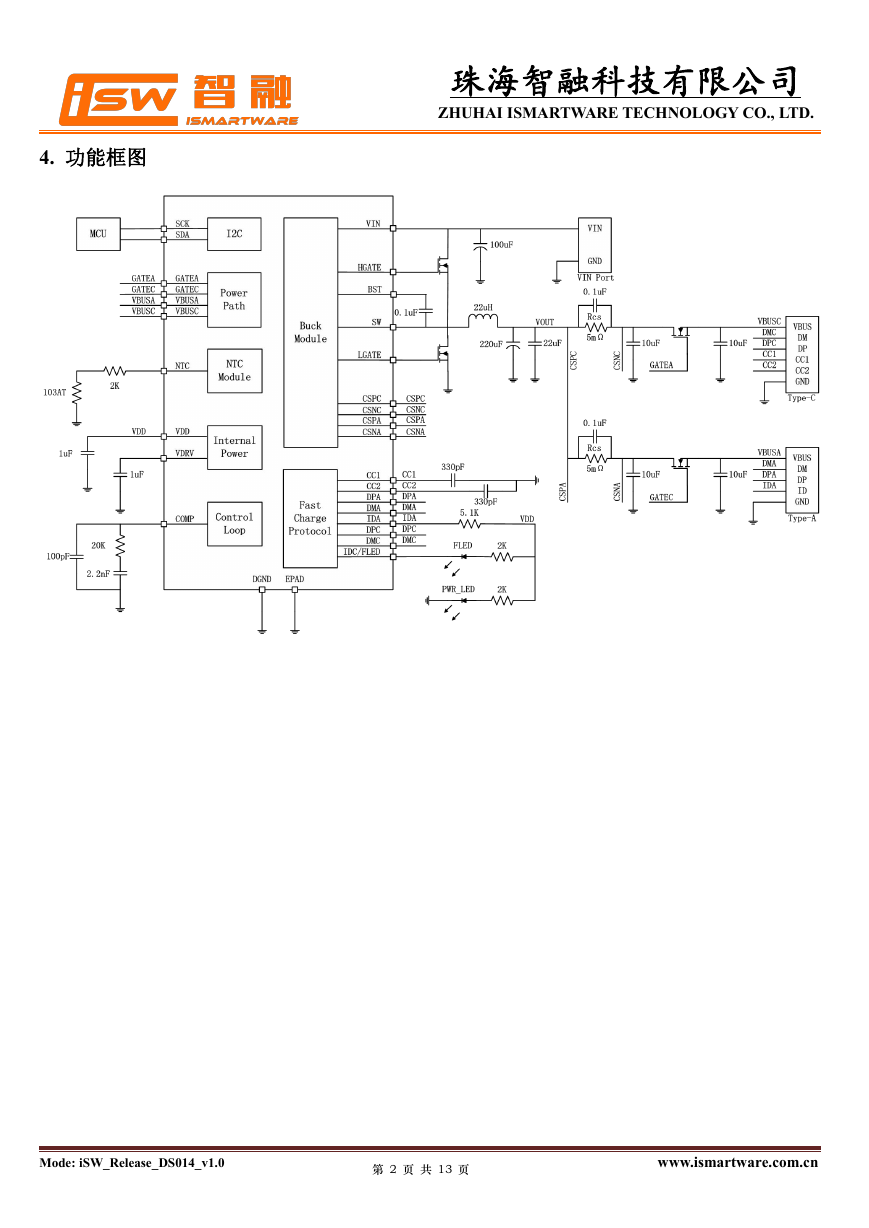

4. 功能框图珠海智融科技有限公司 ZHUHAI ISMARTWARE TECHNOLOGY CO., LTD. Mode: iSW_Release_DS014_v1.0 第 2 页共 13 页 www.ismartware.com.cn

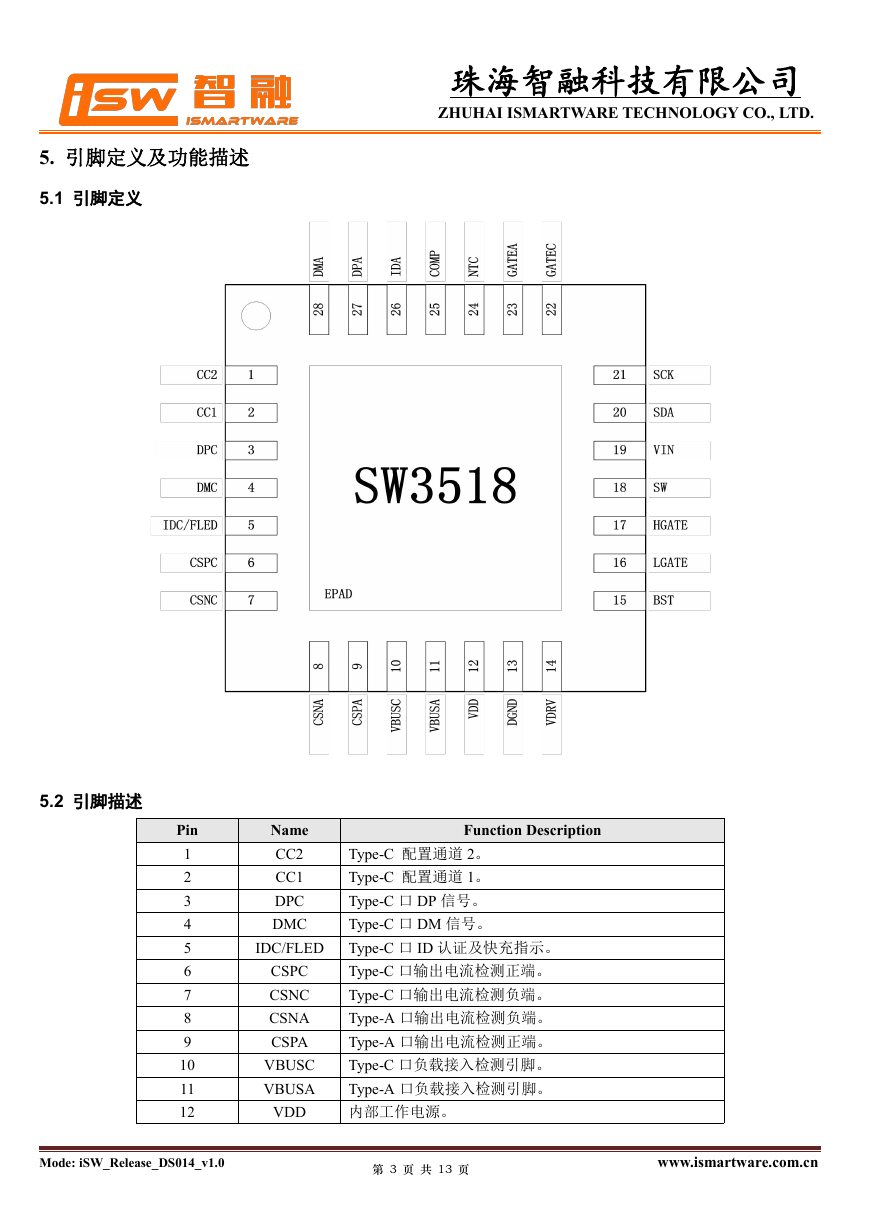

珠海智融科技有限公司 ZHUHAI ISMARTWARE TECHNOLOGY CO., LTD. 5. 引脚定义及功能描述 5.1 引脚定义 5.2 引脚描述 Pin 1 2 3 4 5 6 7 8 9 10 11 12 Name CC2 CC1 DPC DMC IDC/FLED CSPC CSNC CSNA CSPA VBUSC VBUSA VDD Function Description Type-C 配置通道 2。 Type-C 配置通道 1。 Type-C 口 DP 信号。 Type-C 口 DM 信号。 Type-C 口 ID 认证及快充指示。 Type-C 口输出电流检测正端。 Type-C 口输出电流检测负端。 Type-A 口输出电流检测负端。 Type-A 口输出电流检测正端。 Type-C 口负载接入检测引脚。 Type-A 口负载接入检测引脚。内部工作电源。 Mode: iSW_Release_DS014_v1.0 第 3 页共 13 页 www.ismartware.com.cn

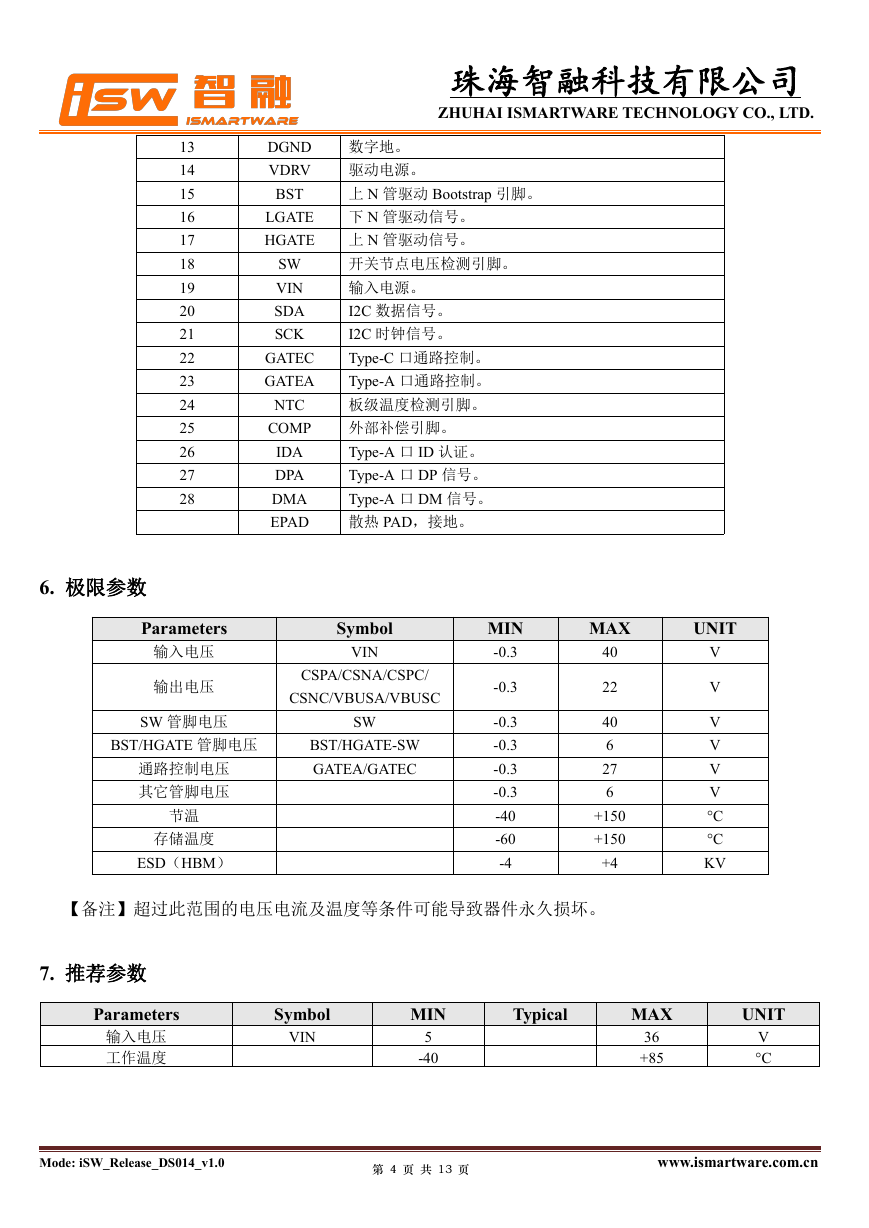

珠海智融科技有限公司 ZHUHAI ISMARTWARE TECHNOLOGY CO., LTD. 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 DGND VDRV BST LGATE HGATE SW VIN SDA SCK GATEC GATEA NTC COMP IDA DPA DMA EPAD 数字地。驱动电源。上 N 管驱动 Bootstrap 引脚。下 N 管驱动信号。上 N 管驱动信号。开关节点电压检测引脚。输入电源。 I2C 数据信号。 I2C 时钟信号。 Type-C 口通路控制。 Type-A 口通路控制。板级温度检测引脚。外部补偿引脚。 Type-A 口 ID 认证。 Type-A 口 DP 信号。 Type-A 口 DM 信号。散热 PAD，接地。 6. 极限参数 Symbol VIN CSPA/CSNA/CSPC/ CSNC/VBUSA/VBUSC SW BST/HGATE-SW GATEA/GATEC Parameters 输入电压输出电压 SW 管脚电压 BST/HGATE 管脚电压通路控制电压其它管脚电压节温存储温度 ESD（HBM） MIN -0.3 -0.3 -0.3 -0.3 -0.3 -0.3 -40 -60 -4 MAX UNIT 40 22 40 6 27 6 +150 +150 +4 V V V V V V °C °C KV 【备注】超过此范围的电压电流及温度等条件可能导致器件永久损坏。 7. 推荐参数 Parameters 输入电压工作温度 Symbol VIN MIN 5 -40 Typical MAX 36 +85 UNIT V °C Mode: iSW_Release_DS014_v1.0 第 4 页共 13 页 www.ismartware.com.cn

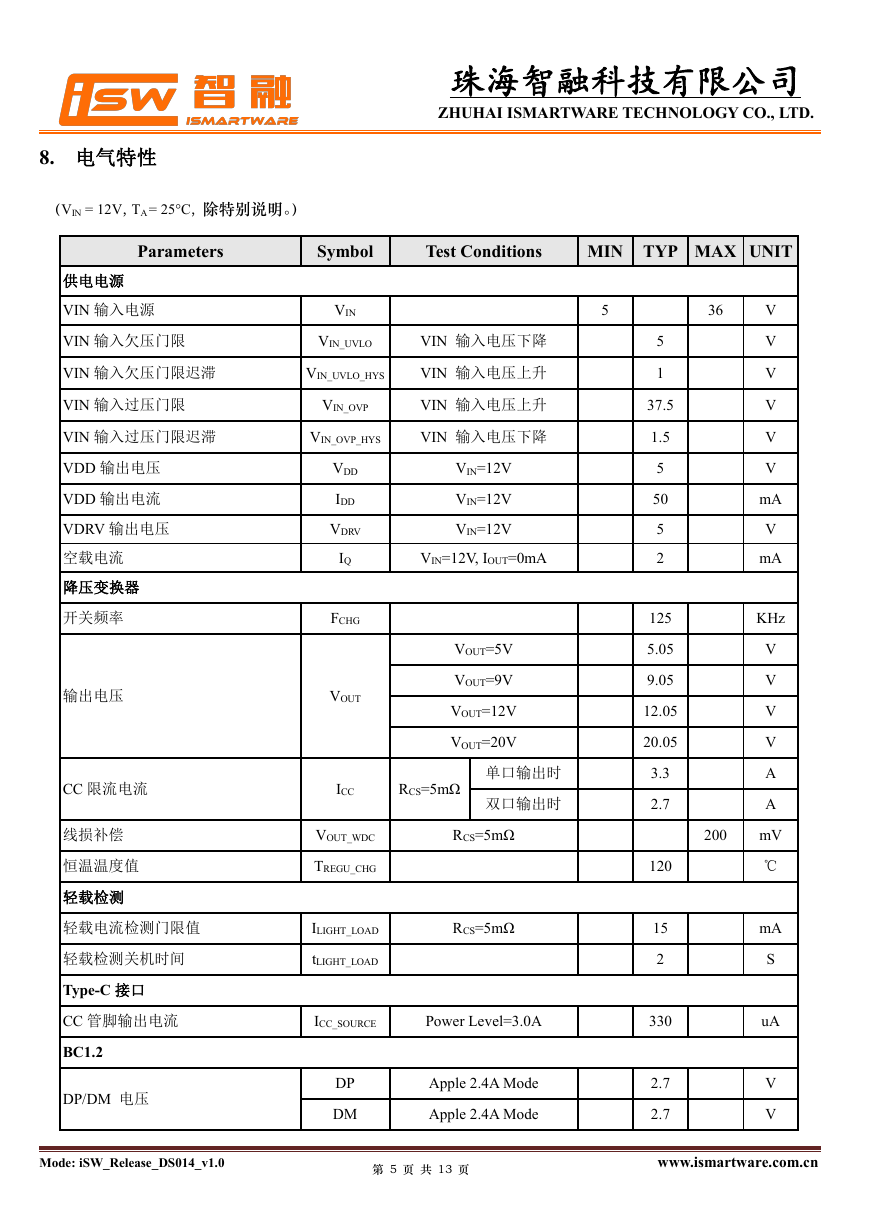

珠海智融科技有限公司 ZHUHAI ISMARTWARE TECHNOLOGY CO., LTD. 8. 电气特性（VIN = 12V, TA= 25°C, 除特别说明。） Parameters Symbol Test Conditions MIN TYP MAX UNIT 供电电源 VIN 输入电源 VIN 5 36 VIN 输入欠压门限 VIN_UVLO VIN 输入电压下降 VIN 输入欠压门限迟滞 VIN_UVLO_HYS VIN 输入电压上升 VIN 输入过压门限 VIN_OVP VIN 输入电压上升 VIN 输入过压门限迟滞 VIN_OVP_HYS VIN 输入电压下降 VDD 输出电压 VDD 输出电流 VDRV 输出电压空载电流降压变换器开关频率输出电压 CC 限流电流线损补偿恒温温度值轻载检测轻载电流检测门限值轻载检测关机时间 Type-C 接口 CC 管脚输出电流 BC1.2 DP/DM 电压 VDD IDD VDRV IQ FCHG VOUT VIN=12V VIN=12V VIN=12V VIN=12V, IOUT=0mA VOUT=5V VOUT=9V VOUT=12V VOUT=20V ICC RCS=5mΩ 单口输出时双口输出时 VOUT_WDC TREGU_CHG ILIGHT_LOAD tLIGHT_LOAD RCS=5mΩ RCS=5mΩ ICC_SOURCE Power Level=3.0A DP DM Apple 2.4A Mode Apple 2.4A Mode 5 1 37.5 1.5 5 50 5 2 125 5.05 9.05 12.05 20.05 3.3 2.7 120 15 2 330 2.7 2.7 200 V V V V V V mA V mA KHz V V V V A A mV ℃ mA S uA V V Mode: iSW_Release_DS014_v1.0 第 5 页共 13 页 www.ismartware.com.cn

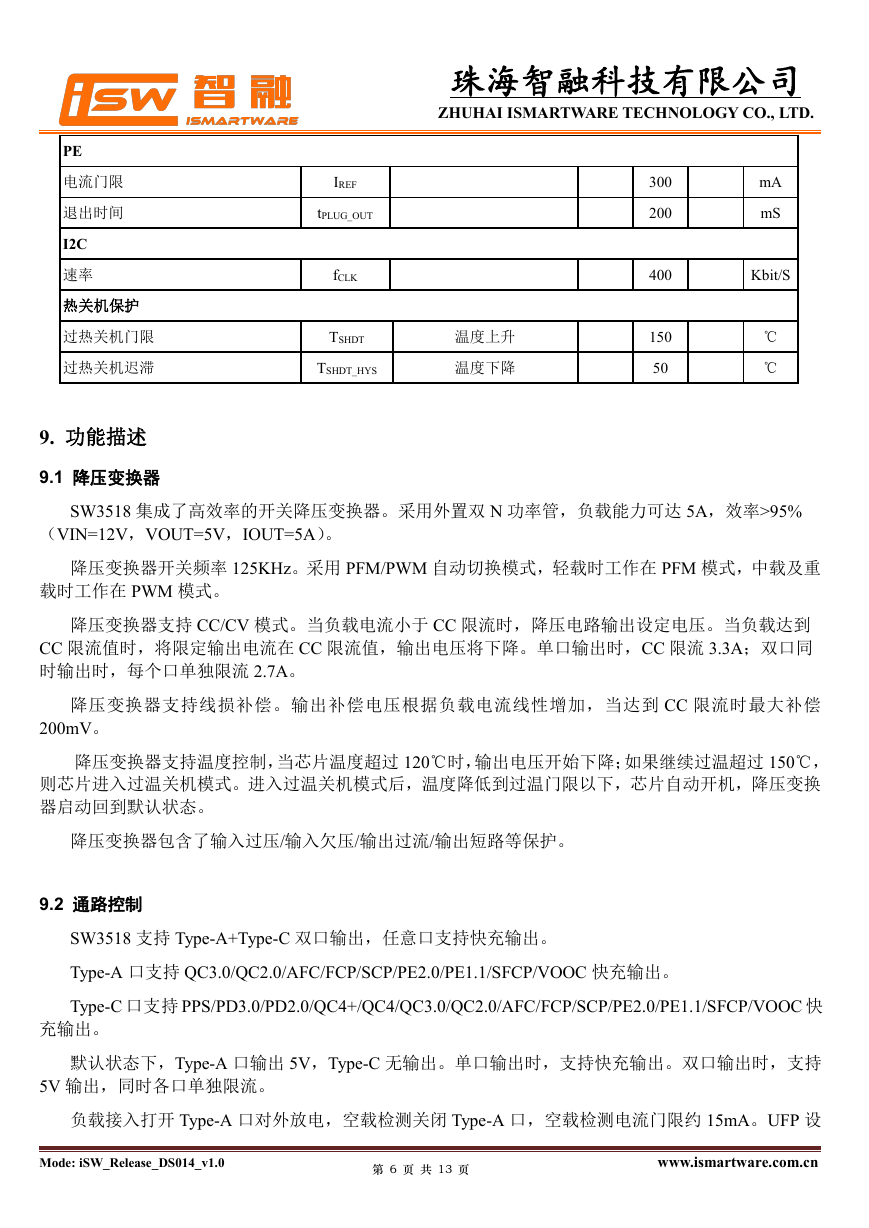

珠海智融科技有限公司 ZHUHAI ISMARTWARE TECHNOLOGY CO., LTD. IREF tPLUG_OUT fCLK TSHDT TSHDT_HYS 温度上升温度下降 300 200 400 150 50 mA mS Kbit/S ℃ ℃ PE 电流门限退出时间 I2C 速率热关机保护过热关机门限过热关机迟滞 9. 功能描述 9.1 降压变换器 SW3518 集成了高效率的开关降压变换器。采用外置双 N 功率管，负载能力可达 5A，效率>95% （VIN=12V，VOUT=5V，IOUT=5A）。降压变换器开关频率 125KHz。采用 PFM/PWM 自动切换模式，轻载时工作在 PFM 模式，中载及重载时工作在 PWM 模式。降压变换器支持 CC/CV 模式。当负载电流小于 CC 限流时，降压电路输出设定电压。当负载达到 CC 限流值时，将限定输出电流在 CC 限流值，输出电压将下降。单口输出时，CC 限流 3.3A；双口同时输出时，每个口单独限流 2.7A。降压变换器支持线损补偿。输出补偿电压根据负载电流线性增加，当达到 CC 限流时最大补偿 200mV。降压变换器支持温度控制，当芯片温度超过 120℃时，输出电压开始下降；如果继续过温超过 150℃，则芯片进入过温关机模式。进入过温关机模式后，温度降低到过温门限以下，芯片自动开机，降压变换器启动回到默认状态。降压变换器包含了输入过压/输入欠压/输出过流/输出短路等保护。 9.2 通路控制 SW3518 支持 Type-A+Type-C 双口输出，任意口支持快充输出。 Type-A 口支持 QC3.0/QC2.0/AFC/FCP/SCP/PE2.0/PE1.1/SFCP/VOOC 快充输出。 Type-C 口支持 PPS/PD3.0/PD2.0/QC4+/QC4/QC3.0/QC2.0/AFC/FCP/SCP/PE2.0/PE1.1/SFCP/VOOC 快充输出。默认状态下，Type-A 口输出 5V，Type-C 无输出。单口输出时，支持快充输出。双口输出时，支持 5V 输出，同时各口单独限流。负载接入打开 Type-A 口对外放电，空载检测关闭 Type-A 口，空载检测电流门限约 15mA。UFP 设 Mode: iSW_Release_DS014_v1.0 第 6 页共 13 页 www.ismartware.com.cn

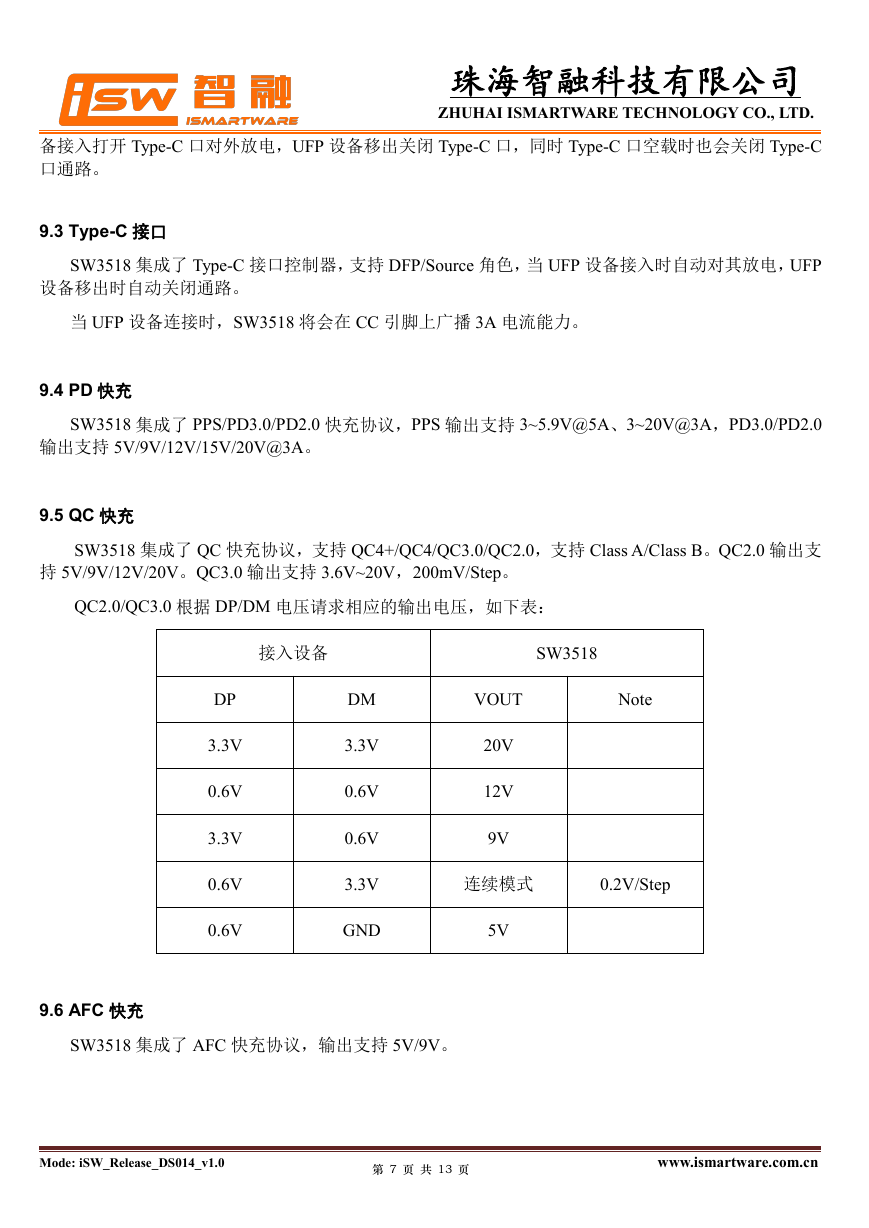

珠海智融科技有限公司 ZHUHAI ISMARTWARE TECHNOLOGY CO., LTD. 备接入打开 Type-C 口对外放电，UFP 设备移出关闭 Type-C 口，同时 Type-C 口空载时也会关闭 Type-C 口通路。 9.3 Type-C 接口 SW3518 集成了 Type-C 接口控制器，支持 DFP/Source 角色，当 UFP 设备接入时自动对其放电，UFP 设备移出时自动关闭通路。当 UFP 设备连接时，SW3518 将会在 CC 引脚上广播 3A 电流能力。 9.4 PD 快充 SW3518 集成了 PPS/PD3.0/PD2.0 快充协议，PPS 输出支持 3~5.9V@5A、3~20V@3A，PD3.0/PD2.0 输出支持 5V/9V/12V/15V/20V@3A。 9.5 QC 快充 SW3518 集成了 QC 快充协议，支持 QC4+/QC4/QC3.0/QC2.0，支持 Class A/Class B。QC2.0 输出支持 5V/9V/12V/20V。QC3.0 输出支持 3.6V~20V，200mV/Step。 QC2.0/QC3.0 根据 DP/DM 电压请求相应的输出电压，如下表：接入设备 SW3518 DP 3.3V 0.6V 3.3V 0.6V 0.6V DM 3.3V 0.6V 0.6V 3.3V GND VOUT Note 20V 12V 9V 连续模式 0.2V/Step 5V 9.6 AFC 快充 SW3518 集成了 AFC 快充协议，输出支持 5V/9V。 Mode: iSW_Release_DS014_v1.0 第 7 页共 13 页 www.ismartware.com.cn

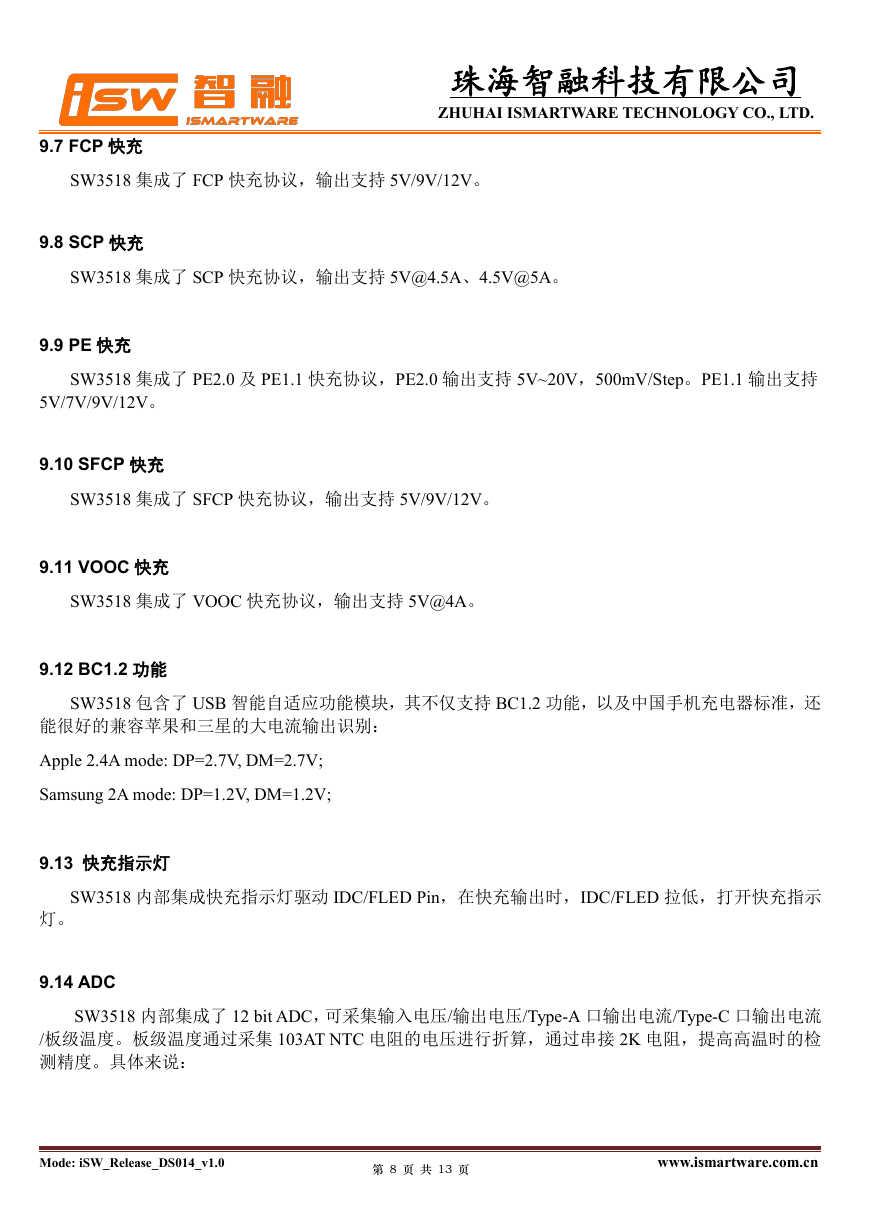

珠海智融科技有限公司 ZHUHAI ISMARTWARE TECHNOLOGY CO., LTD. 9.7 FCP 快充 SW3518 集成了 FCP 快充协议，输出支持 5V/9V/12V。 9.8 SCP 快充 SW3518 集成了 SCP 快充协议，输出支持 5V@4.5A、4.5V@5A。 9.9 PE 快充 SW3518 集成了 PE2.0 及 PE1.1 快充协议，PE2.0 输出支持 5V~20V，500mV/Step。PE1.1 输出支持 5V/7V/9V/12V。 9.10 SFCP 快充 SW3518 集成了 SFCP 快充协议，输出支持 5V/9V/12V。 9.11 VOOC 快充 SW3518 集成了 VOOC 快充协议，输出支持 5V@4A。 9.12 BC1.2 功能 SW3518 包含了 USB 智能自适应功能模块，其不仅支持 BC1.2 功能，以及中国手机充电器标准，还能很好的兼容苹果和三星的大电流输出识别： Apple 2.4A mode: DP=2.7V, DM=2.7V; Samsung 2A mode: DP=1.2V, DM=1.2V; 9.13 快充指示灯 SW3518 内部集成快充指示灯驱动 IDC/FLED Pin，在快充输出时，IDC/FLED 拉低，打开快充指示灯。 9.14 ADC SW3518 内部集成了 12 bit ADC，可采集输入电压/输出电压/Type-A 口输出电流/Type-C 口输出电流 /板级温度。板级温度通过采集 103AT NTC 电阻的电压进行折算，通过串接 2K 电阻，提高高温时的检测精度。具体来说： Mode: iSW_Release_DS014_v1.0 第 8 页共 13 页 www.ismartware.com.cn
