    如何实现ZigBee休眠与唤醒 报告人：XXX 时 间：2013-3-28

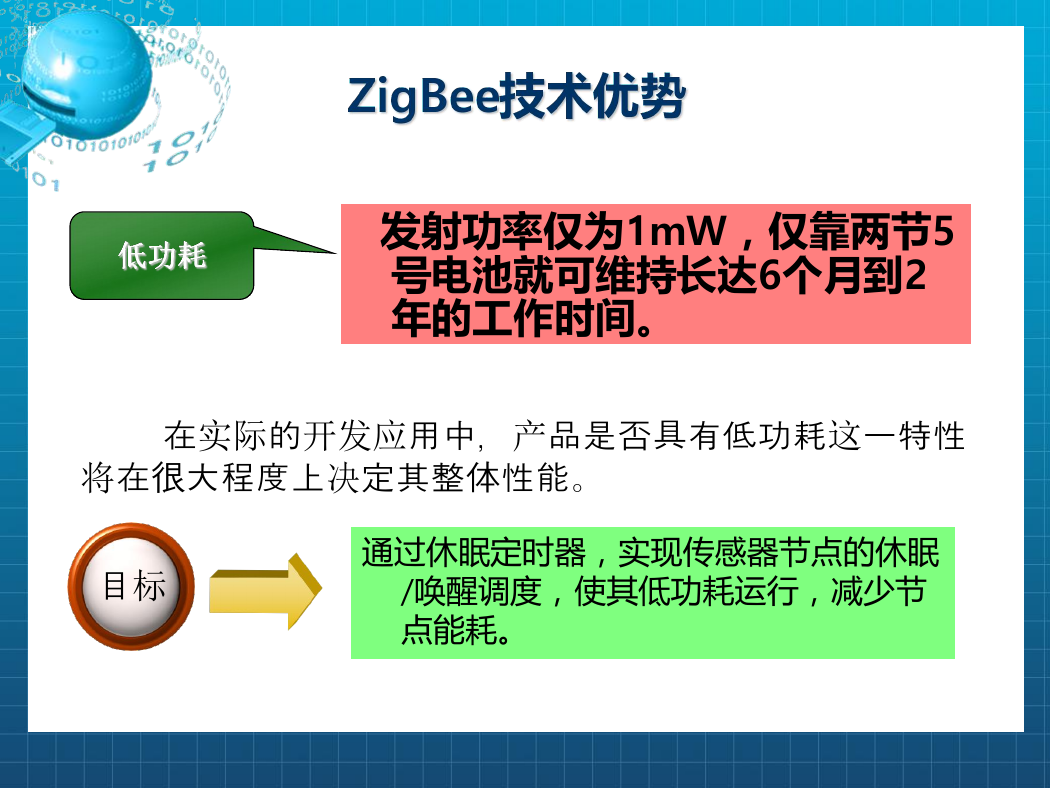

    发射功率仅为1mW，仅靠两节5 号电池就可维持长达6个月到2 年的工作时间。 在实际的开发应用中，产品是否具有低功耗这一特性 将在很大程度上决定其整体性能。 目标 通过休眠定时器，实现传感器节点的休眠 /唤醒调度，使其低功耗运行，减少节 点能耗。

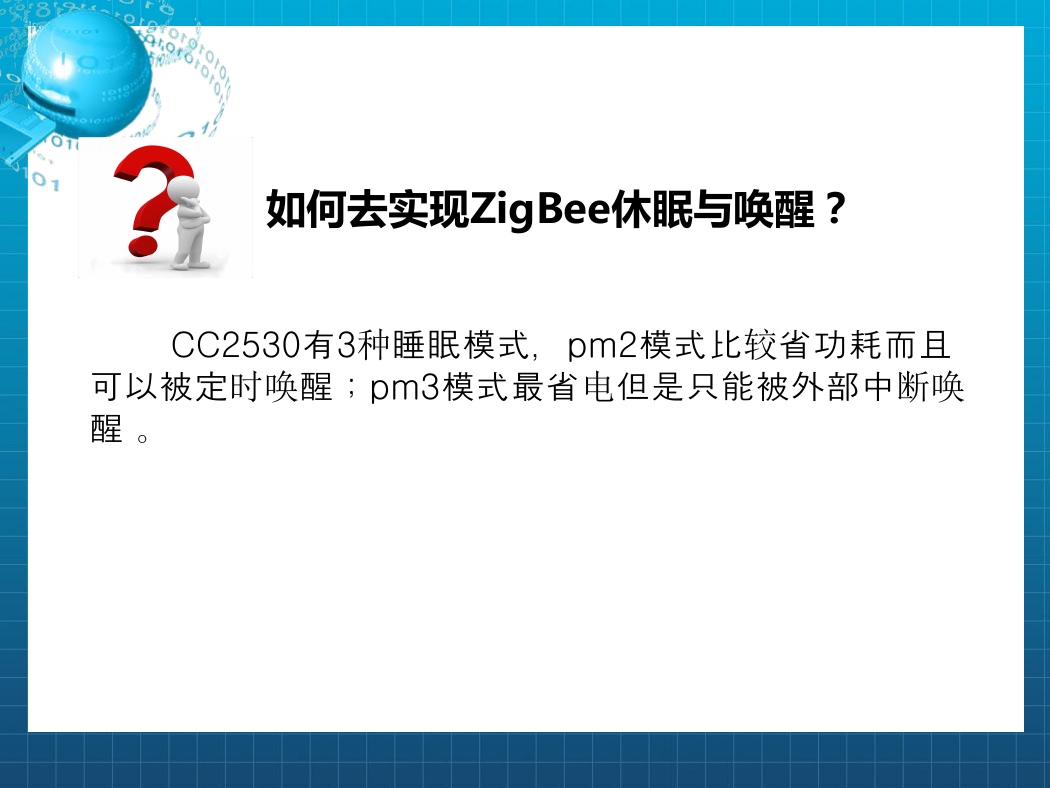

    如何去实现ZigBee休眠与唤醒？ CC2530有3种睡眠模式，pm2模式比较省功耗而且 可以被定时唤醒；pm3模式最省电但是只能被外部中断唤 醒 。

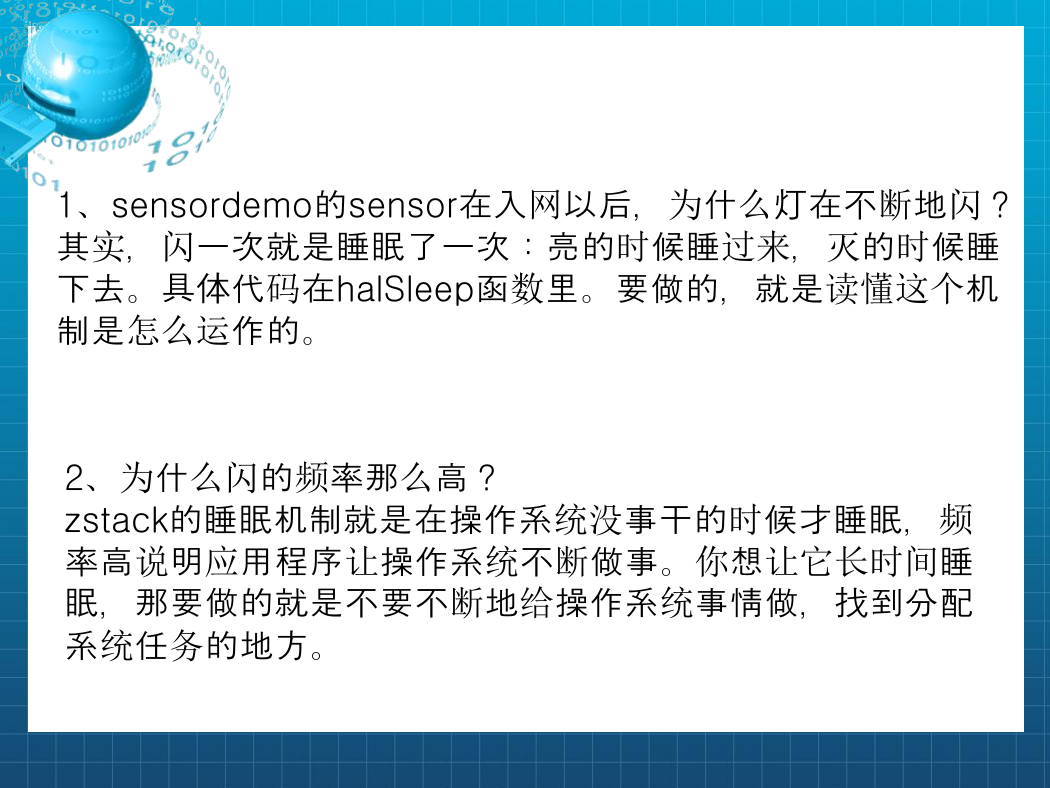

    1、sensordemo的sensor在入网以后，为什么灯在不断地闪？ 其实，闪一次就是睡眠了一次：亮的时候睡过来，灭的时候睡 下去。具体代码在halSleep函数里。要做的，就是读懂这个机 制是怎么运作的。 2、为什么闪的频率那么高？ zstack的睡眠机制就是在操作系统没事干的时候才睡眠，频 率高说明应用程序让操作系统不断做事。你想让它长时间睡 眠，那要做的就是不要不断地给操作系统事情做，找到分配 系统任务的地方。

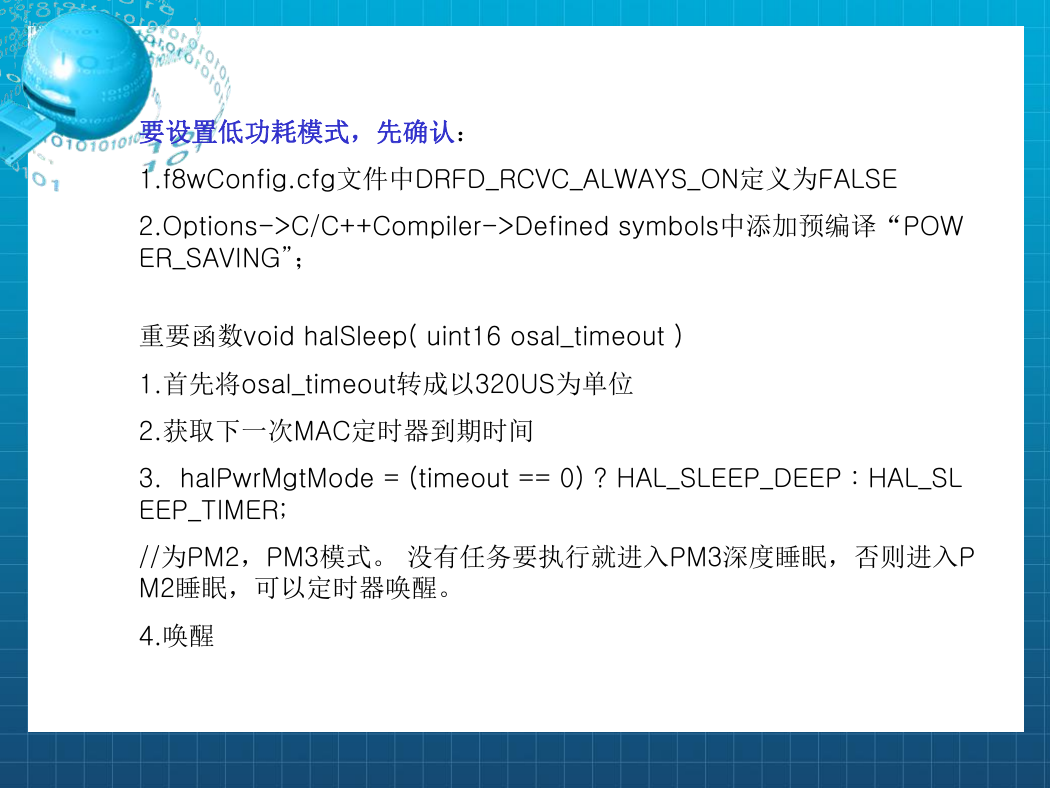

    要设置低功耗模式，先确认： 1.f8wConfig.cfg文件中DRFD_RCVC_ALWAYS_ON定义为FALSE 2.Options->C/C++Compiler->Defined symbols中添加预编译“POW ER_SAVING”； 重要函数void halSleep( uint16 osal_timeout ) 1.首先将osal_timeout转成以320US为单位 2.获取下一次MAC定时器到期时间 3.  halPwrMgtMode = (timeout == 0) ? HAL_SLEEP_DEEP : HAL_SL EEP_TIMER;   //为PM2，PM3模式。 没有任务要执行就进入PM3深度睡眠，否则进入P M2睡眠，可以定时器唤醒。 4.唤醒

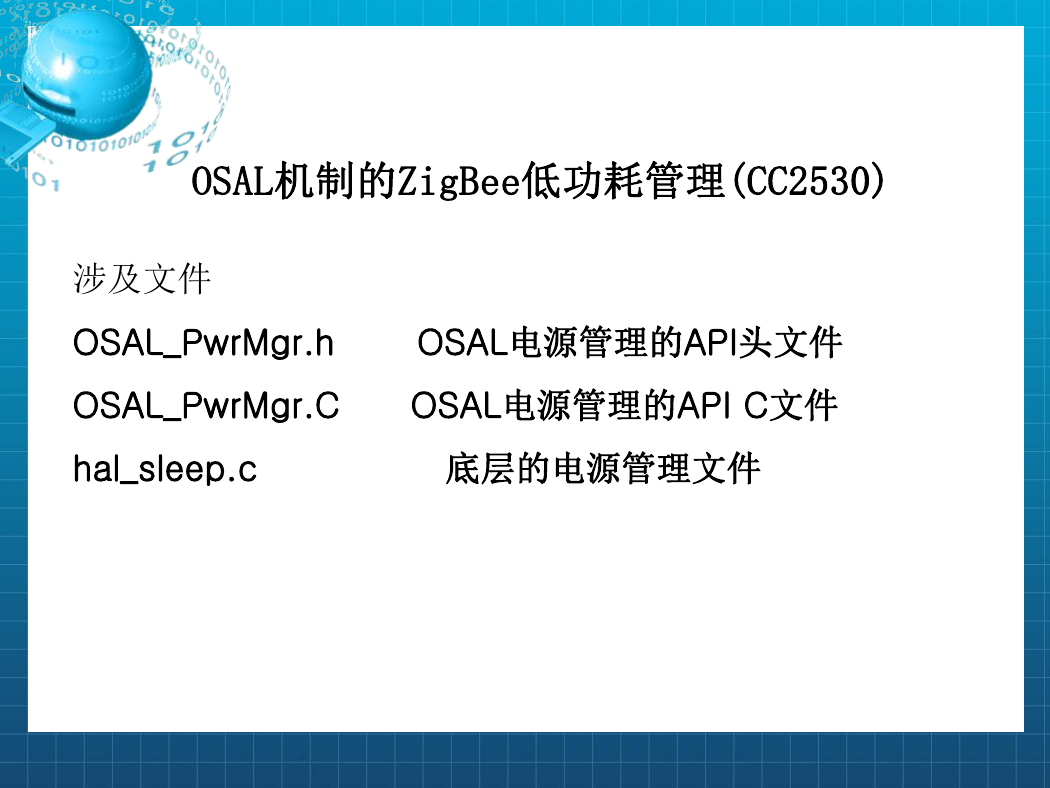

    OSAL机制的ZigBee低功耗管理(CC2530) 涉及文件 OSAL_PwrMgr.h       OSAL电源管理的API头文件 OSAL_PwrMgr.C      OSAL电源管理的API C文件 hal_sleep.c                底层的电源管理文件

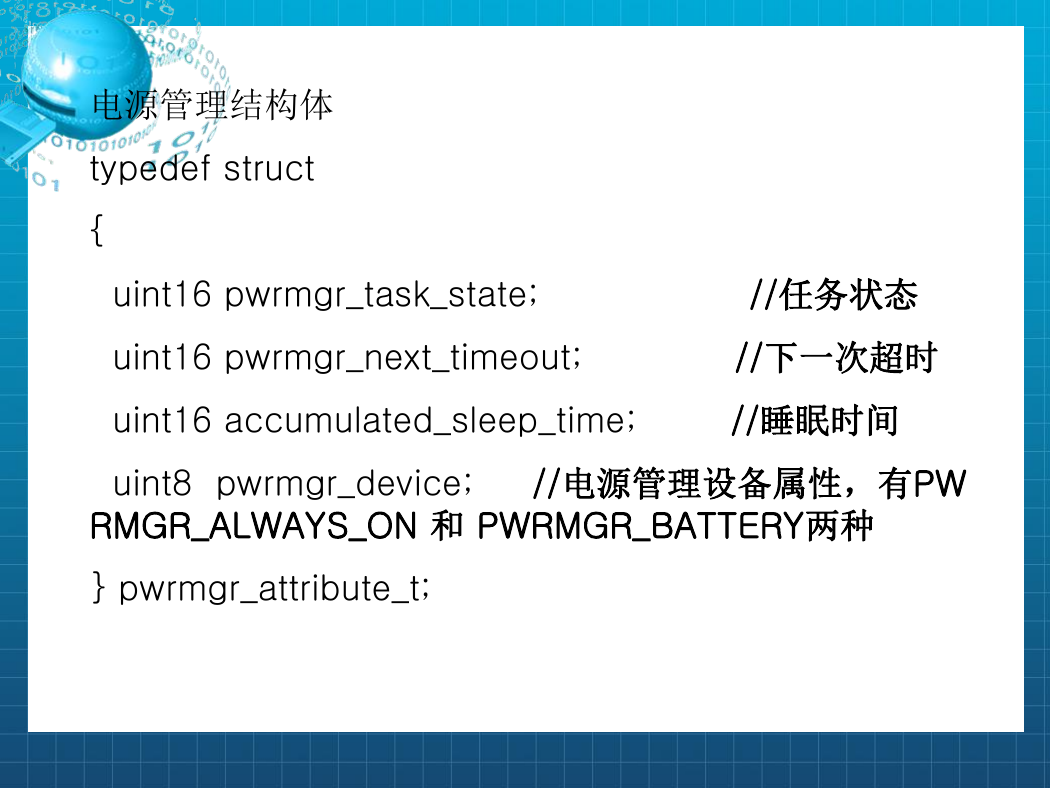

    电源管理结构体 typedef struct {   uint16 pwrmgr_task_state;                  //任务状态   uint16 pwrmgr_next_timeout;             //下一次超时   uint16 accumulated_sleep_time;        //睡眠时间   uint8  pwrmgr_device;     //电源管理设备属性，有PW RMGR_ALWAYS_ON 和 PWRMGR_BATTERY两种 } pwrmgr_attribute_t;

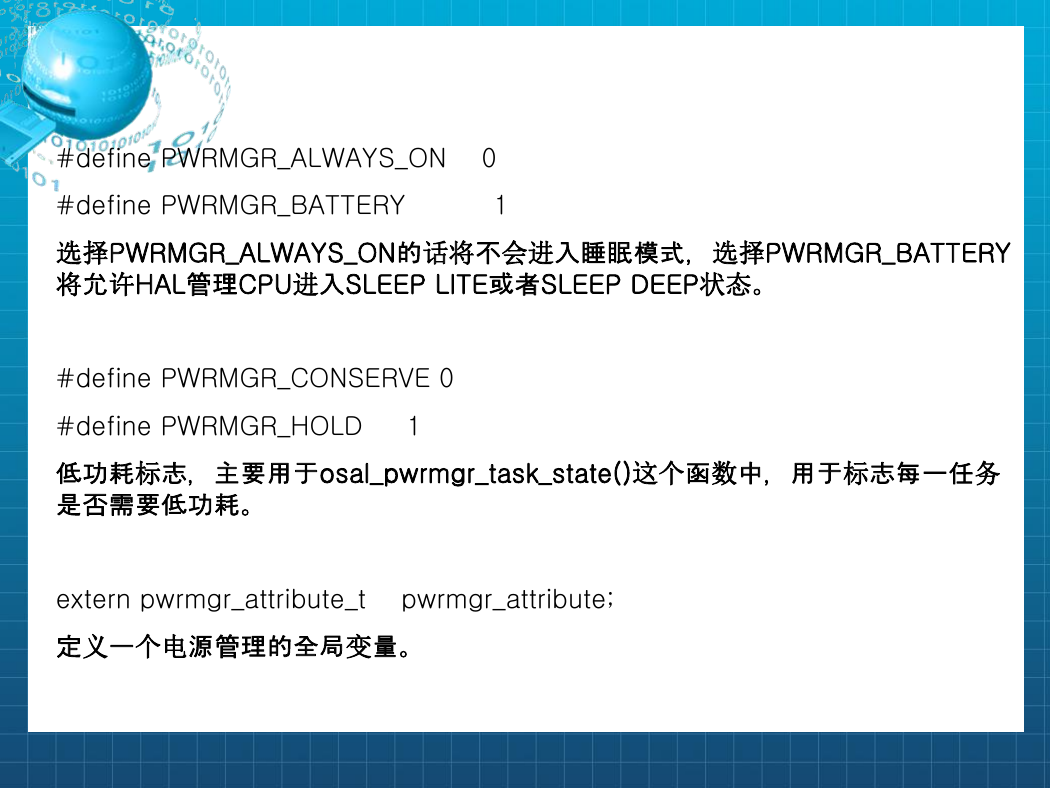

    #define PWRMGR_ALWAYS_ON    0 #define PWRMGR_BATTERY          1 选择PWRMGR_ALWAYS_ON的话将不会进入睡眠模式，选择PWRMGR_BATTERY 将允许HAL管理CPU进入SLEEP LITE或者SLEEP DEEP状态。   #define PWRMGR_CONSERVE 0 #define PWRMGR_HOLD     1 低功耗标志，主要用于osal_pwrmgr_task_state()这个函数中，用于标志每一任务 是否需要低功耗。   extern pwrmgr_attribute_t    pwrmgr_attribute; 定义一个电源管理的全局变量。
