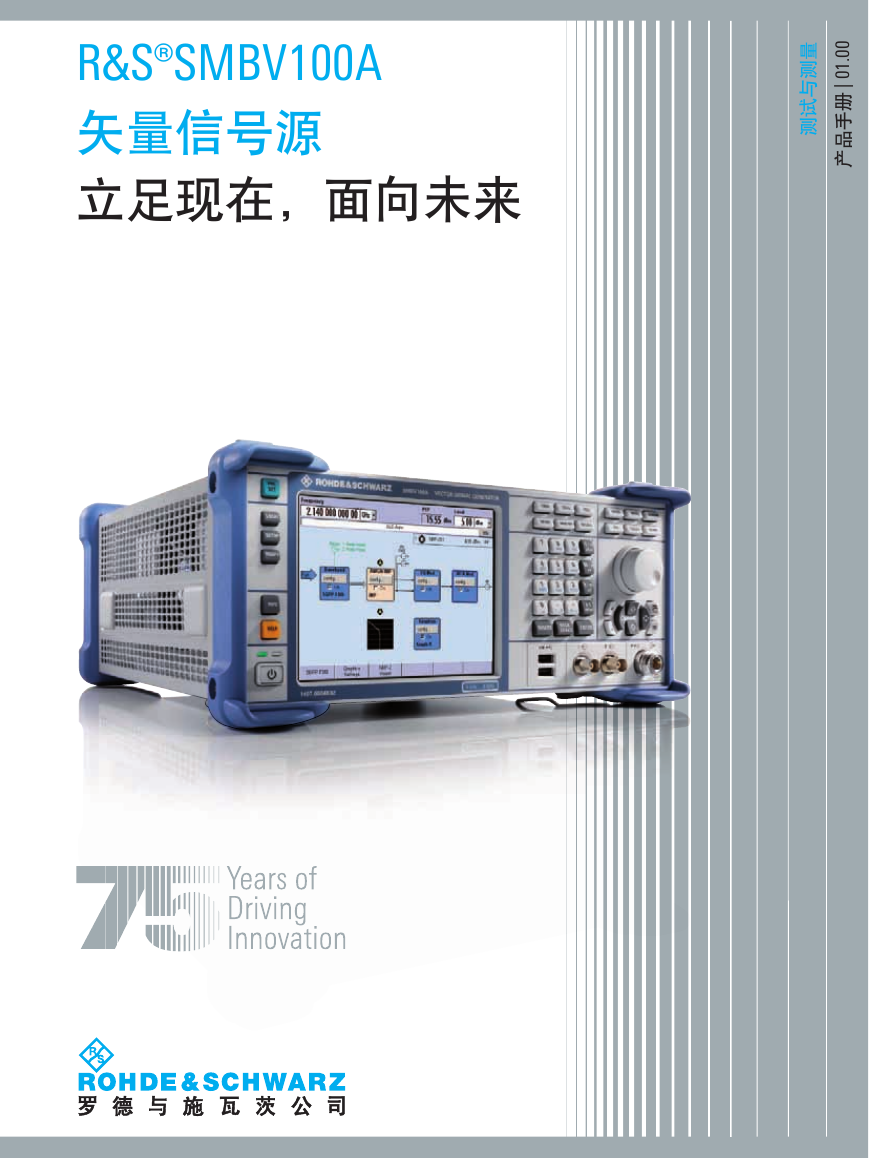

. 0 0 1 0 | 册手品产 R&S®SMBV100A 矢量信号源立足现在，面向未来量测与试测罗德与施瓦茨 R&S®MBV100A矢量信号源 1

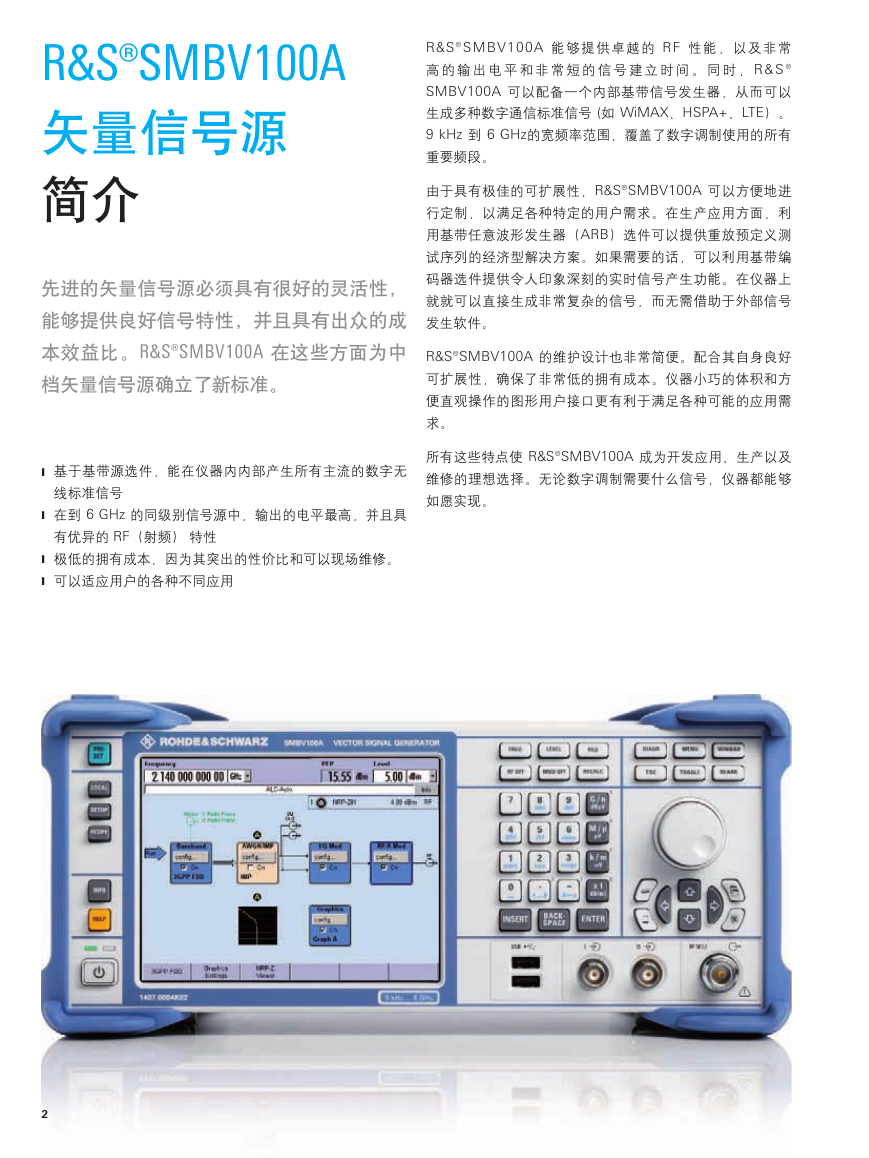

R&S®SMBV100A 能够提供卓越的 RF 性能，以及非常高的输出电平和非常短的信号建立时间。同时， R & S ® SMBV100A 可以配备一个内部基带信号发生器，从而可以生成多种数字通信标准信号 (如 WiMAX、HSPA+、LTE）。 9 kHz 到 6 GHz的宽频率范围，覆盖了数字调制使用的所有重要频段。由于具有极佳的可扩展性，R&S®SMBV100A 可以方便地进行定制，以满足各种特定的用户需求。在生产应用方面，利用基带任意波形发生器（ARB）选件可以提供重放预定义测试序列的经济型解决方案。如果需要的话，可以利用基带编码器选件提供令人印象深刻的实时信号产生功能。在仪器上就就可以直接生成非常复杂的信号，而无需借助于外部信号发生软件。 R&S®SMBV100A 的维护设计也非常简便。配合其自身良好可扩展性，确保了非常低的拥有成本。仪器小巧的体积和方便直观操作的图形用户接口更有利于满足各种可能的应用需求。所有这些特点使 R&S®SMBV100A 成为开发应用、生产以及维修的理想选择。无论数字调制需要什么信号，仪器都能够如愿实现。 R&S®SMBV100A 矢量信号源简介先进的矢量信号源必须具有很好的灵活性，能够提供良好信号特性，并且具有出众的成本效益比。R&S®SMBV100A 在这些方面为中档矢量信号源确立了新标准。基于基带源选件，能在仪器内内部产生所有主流的数字无线标准信号在到 6 GHz 的同级别信号源中，输出的电平最高，并且具有优异的 RF（射频）特性极低的拥有成本，因为其突出的性价比和可以现场维修。可以适应用户的各种不同应用 J J J J 2

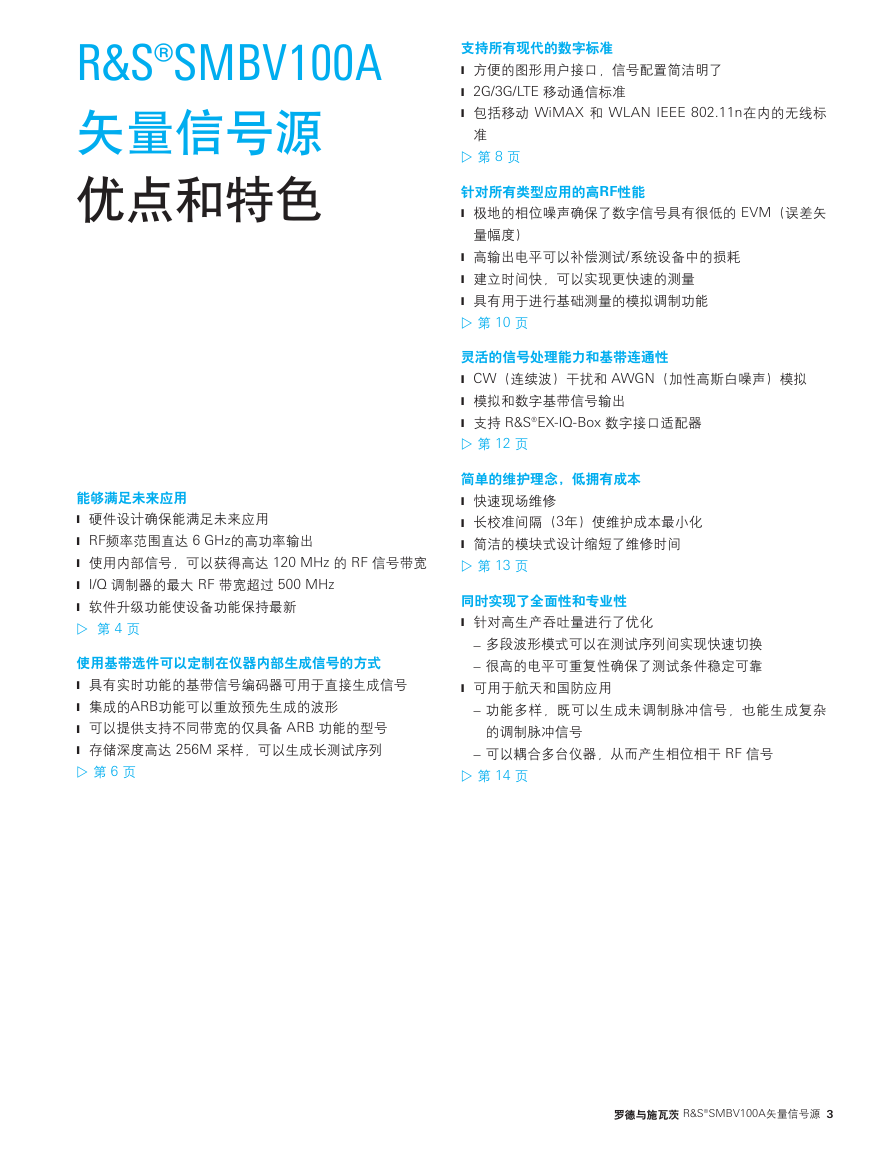

R&S®SMBV100A 矢量信号源优点和特色能够满足未来应用 J J J J J  硬件设计确保能满足未来应用 RF频率范围直达 6 GHz的高功率输出使用内部信号，可以获得高达 120 MHz 的 RF 信号带宽 I/Q 调制器的最大 RF 带宽超过 500 MHz 软件升级功能使设备功能保持最新第 4 页使用基带选件可以定制在仪器内部生成信号的方式 J J J J  具有实时功能的基带信号编码器可用于直接生成信号集成的ARB功能可以重放预先生成的波形可以提供支持不同带宽的仅具备 ARB 功能的型号存储深度高达 256M 采样，可以生成长测试序列第 6 页支持所有现代的数字标准 J J J  方便的图形用户接口，信号配置简洁明了 2G/3G/LTE 移动通信标准包括移动 WiMAX 和 WLAN IEEE 802.11n在内的无线标准第 8 页针对所有类型应用的高RF性能极地的相位噪声确保了数字信号具有很低的 EVM（误差矢量幅度）高输出电平可以补偿测试/系统设备中的损耗建立时间快，可以实现更快速的测量具有用于进行基础测量的模拟调制功能第 10 页 J J J J  灵活的信号处理能力和基带连通性 CW（连续波）干扰和 AWGN（加性高斯白噪声）模拟模拟和数字基带信号输出支持 R&S®EX-IQ-Box 数字接口适配器第 12 页 J J J  简单的维护理念，低拥有成本 J J J  快速现场维修长校准间隔（3年）使维护成本最小化简洁的模块式设计缩短了维修时间第 13 页同时实现了全面性和专业性 J J  多段波形模式可以在测试序列间实现快速切换很高的电平可重复性确保了测试条件稳定可靠针对高生产吞吐量进行了优化 − − 可用于航天和国防应用 − 功能多样，既可以生成未调制脉冲信号，也能生成复杂的调制脉冲信号可以耦合多台仪器，从而产生相位相干 RF 信号 − 第 14 页罗德与施瓦茨 R&S®SMBV100A矢量信号源 3

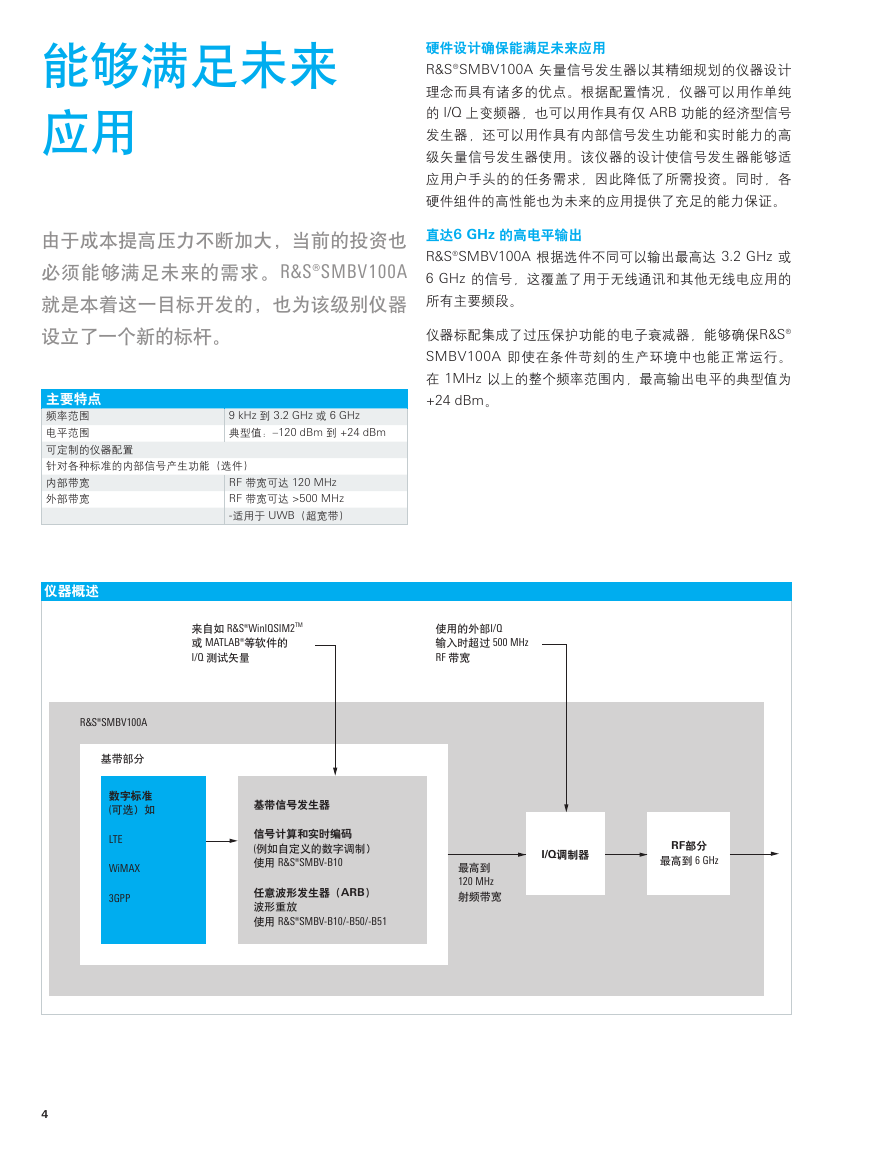

能够满足未来应用硬件设计确保能满足未来应用 R&S®SMBV100A 矢量信号发生器以其精细规划的仪器设计理念而具有诸多的优点。根据配置情况，仪器可以用作单纯的 I/Q 上变频器，也可以用作具有仅 ARB 功能的经济型信号发生器，还可以用作具有内部信号发生功能和实时能力的高级矢量信号发生器使用。该仪器的设计使信号发生器能够适应用户手头的的任务需求，因此降低了所需投资。同时，各硬件组件的高性能也为未来的应用提供了充足的能力保证。由于成本提高压力不断加大，当前的投资也必须能够满足未来的需求。R&S®SMBV100A 就是本着这一目标开发的，也为该级别仪器直达6 GHz 的高电平输出 R&S®SMBV100A 根据选件不同可以输出最高达 3.2 GHz 或 6 GHz 的信号，这覆盖了用于无线通讯和其他无线电应用的所有主要频段。仪器标配集成了过压保护功能的电子衰减器，能够确保¸ SMBV100A 即使在条件苛刻的生产环境中也能正常运行。在 1MHz 以上的整个频率范围内，最高输出电平的典型值为 +24 dBm。设立了一个新的标杆。主要特点频率范围电平范围可定制的仪器配置 9 kHz 到 3.2 GHz 或 6 GHz 典型值：–120 dBm 到 +24 dBm 针对各种标准的内部信号产生功能（选件） RF 带宽可达 120 MHz RF 带宽可达 >500 MHz -适用于 UWB（超宽带）内部带宽外部带宽仪器概述来自如 R&S®WinIQSIM2TM 或 MATLAB®等软件的 I/Q 测试矢量使用的外部I/Q 输入时超过 500 MHz RF 带宽基带信号发生器信号计算和实时编码 (例如自定义的数字调制）使用 R&S®SMBV-B10 任意波形发生器（ARB）波形重放使用 R&S®SMBV-B10/-B50/-B51 I/Q调制器 RF部分最高到 6 GHz 最高到 120 MHz 射频带宽 ¸SMBV100A 基带部分数字标准 (可选）如 LTE WiMAX 3GPP 4

使用内部信号发生方式时，可以获得高达120 MHz的RF带宽 R&S®SMBV100A使用内部信号发生方式可以产生射频带宽高达120 MHz的信号，这超出LTE和WinMAX等最新的宽带数字标准应用范围很多。这样的带宽为将来的应用留出了足够的余量。由于可以非常方便的导入您自己创建的测试信号，例如使用MATLAB®创建的信号，R&S®SMBV100A已经为产生客户未来需要的信号做好了准备。 I/Q调制器的最大RF带宽超过500 MHz 仪器的I/Q调制器能够为外部输入的I/Q信号提供超过 500 MHz的RF带宽。例如，这么宽的带宽能够对UWB信号进行上变频，可以由 R&S®AFQ100B基带信号发生器生作为I/Q 信号源。利用这种宽带特性可以结合灵活的外部I/Q信号源（如R&S®AFQ100B）来产生频率捷变或边沿陡峭的脉冲调制信号。软件升级功能使设备功能保持最新功能强大的基带信号发生器已经为处理将来可能的应用准备就绪。灵活的软件构架使本仪器能够通过简单的软件升级来集成新的标准和扩展现有的标准，无须新的硬件投资。带宽超过500 MHz的I/Q调制器的频率响应 R&S®SMBV100A 和 R&S®AFQ100B 罗德与施瓦茨 R&S®SMBV100A矢量信号源 5

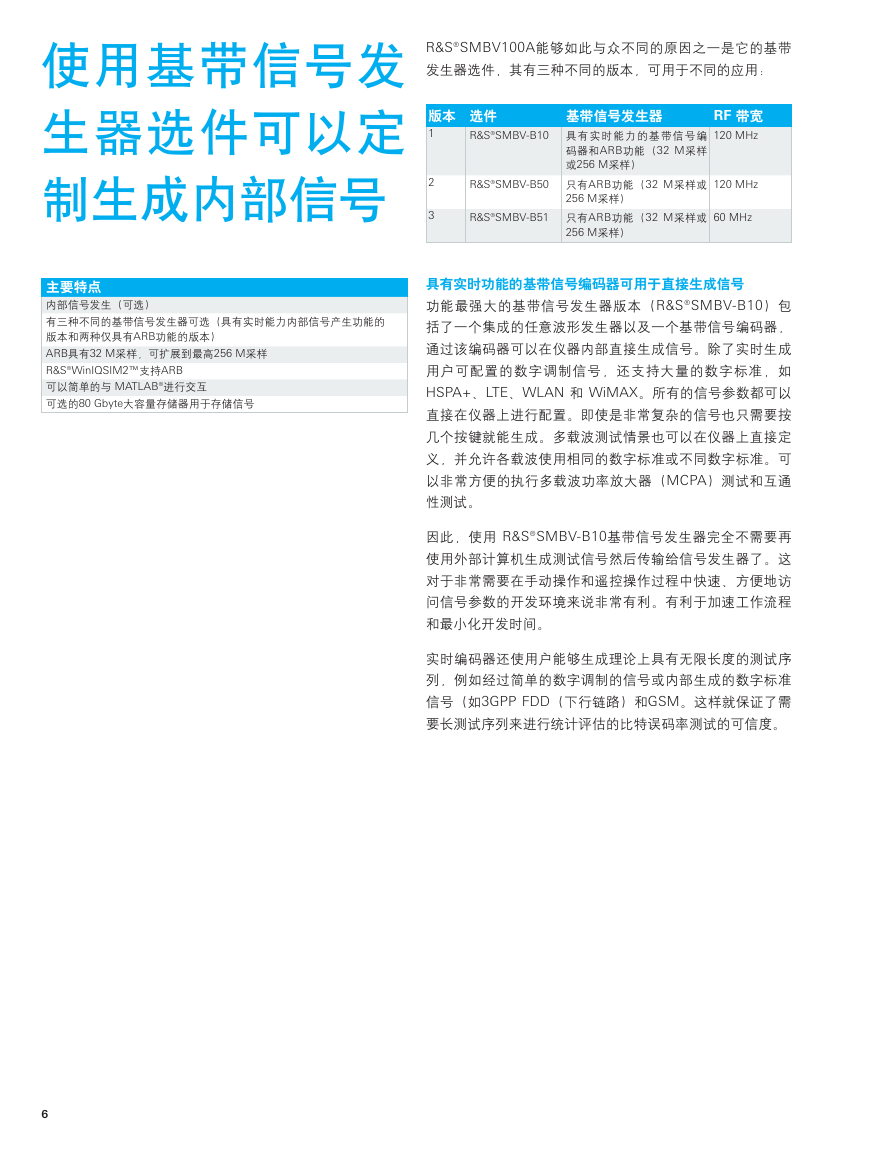

R&S®SMBV100A能够如此与众不同的原因之一是它的基带发生器选件，其有三种不同的版本，可用于不同的应用：版本选件 1 基带信号发生器 R&S®SMBV-B10 具有实时能力的基带信号编码器和ARB功能（32 M采样或256 M采样） RF 带宽 120 MHz 2 3 R&S®SMBV-B50 只有ARB功能（32 M采样或 120 MHz 256 M采样） R&S®SMBV-B51 只有ARB功能（32 M采样或 60 MHz 256 M采样）具有实时功能的基带信号编码器可用于直接生成信号功能最强大的基带信号发生器版本（R&S®SMBV-B10）包括了一个集成的任意波形发生器以及一个基带信号编码器，通过该编码器可以在仪器内部直接生成信号。除了实时生成用户可配置的数字调制信号，还支持大量的数字标准，如 HSPA+、LTE、WLAN 和 WiMAX。所有的信号参数都可以直接在仪器上进行配置。即使是非常复杂的信号也只需要按几个按键就能生成。多载波测试情景也可以在仪器上直接定义，并允许各载波使用相同的数字标准或不同数字标准。可以非常方便的执行多载波功率放大器（MCPA）测试和互通性测试。因此，使用 R&S®SMBV-B10基带信号发生器完全不需要再使用外部计算机生成测试信号然后传输给信号发生器了。这对于非常需要在手动操作和遥控操作过程中快速、方便地访问信号参数的开发环境来说非常有利。有利于加速工作流程和最小化开发时间。实时编码器还使用户能够生成理论上具有无限长度的测试序列，例如经过简单的数字调制的信号或内部生成的数字标准信号（如3GPP FDD（下行链路）和GSM。这样就保证了需要长测试序列来进行统计评估的比特误码率测试的可信度。使用基带信号发生器选件可以定制生成内部信号主要特点内部信号发生（可选）有三种不同的基带信号发生器可选（具有实时能力内部信号产生功能的版本和两种仅具有ARB功能的版本） ARB具有32 M采样，可扩展到最高256 M采样 R&S®WinIQSIM2™支持ARB 可以简单的与 MATLAB®进行交互可选的80 Gbyte大容量存储器用于存储信号 6

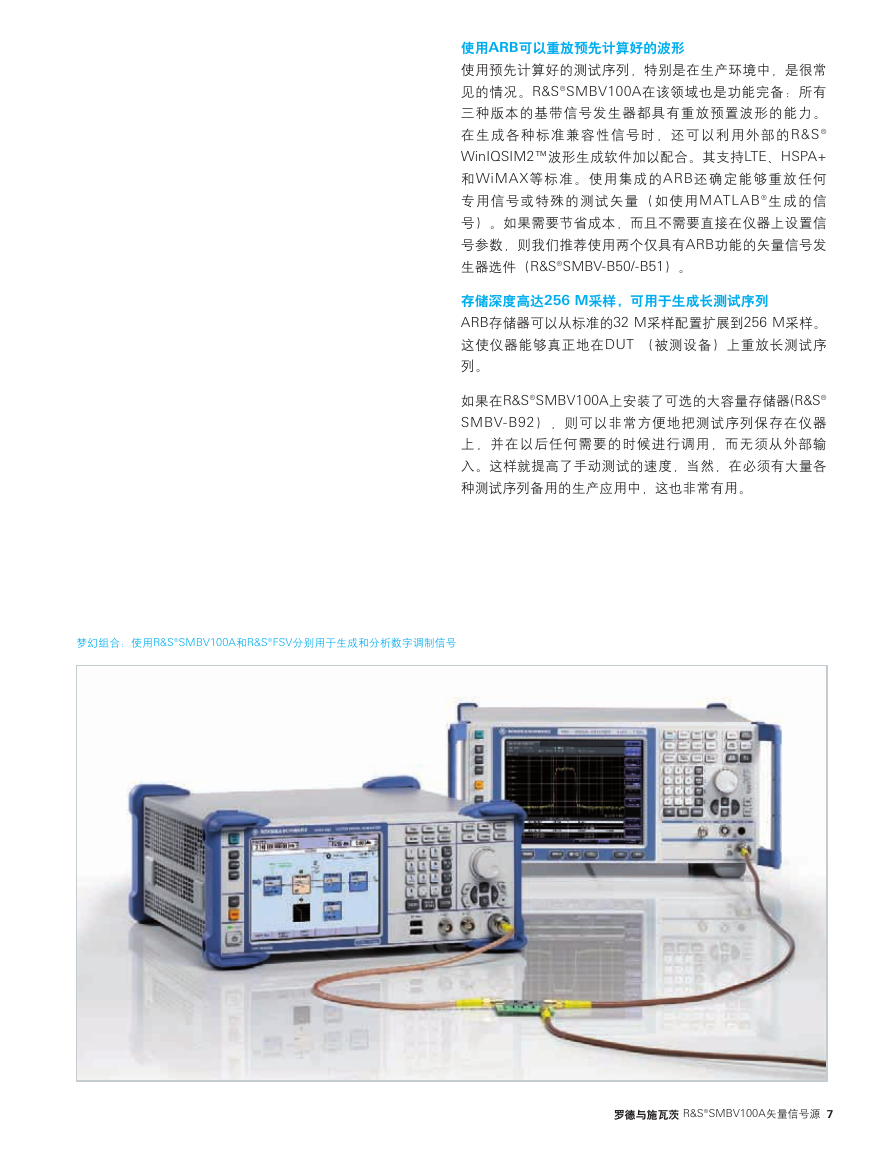

梦幻组合：使用R&S®SMBV100A和R&S®FSV分别用于生成和分析数字调制信号使用ARB可以重放预先计算好的波形使用预先计算好的测试序列，特别是在生产环境中，是很常见的情况。R&S®SMBV100A在该领域也是功能完备：所有三种版本的基带信号发生器都具有重放预置波形的能力。在生成各种标准兼容性信号时，还可以利用外部的R&S® WinIQSIM2™波形生成软件加以配合。其支持LTE、HSPA+ 和WiMAX等标准。使用集成的ARB还确定能够重放任何专用信号或特殊的测试矢量（如使用MATLAB®生成的信号）。如果需要节省成本，而且不需要直接在仪器上设置信号参数，则我们推荐使用两个仅具有ARB功能的矢量信号发生器选件（R&S®SMBV-B50/-B51）。存储深度高达256 M采样，可用于生成长测试序列 ARB存储器可以从标准的32 M采样配置扩展到256 M采样。这使仪器能够真正地在DUT （被测设备）上重放长测试序列。如果在R&S®SMBV100A上安装了可选的大容量存储器(¸ SMBV-B92），则可以非常方便地把测试序列保存在仪器上，并在以后任何需要的时候进行调用，而无须从外部输入。这样就提高了手动测试的速度，当然，在必须有大量各种测试序列备用的生产应用中，这也非常有用。罗德与施瓦茨 R&S®SMBV100A矢量信号源 7

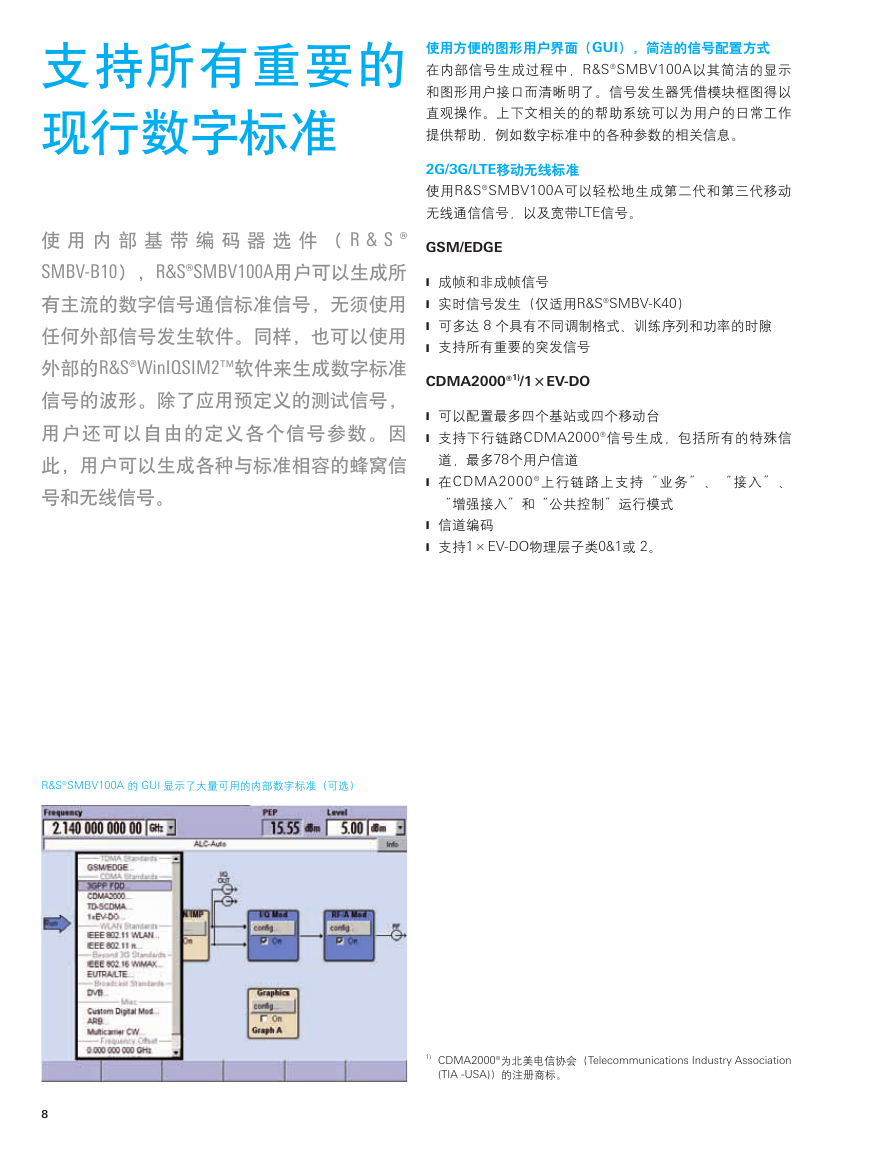

支持所有重要的现行数字标准使用内部基带编码器选件（ R & S ® SMBV-B10），R&S®SMBV100A用户可以生成所有主流的数字信号通信标准信号，无须使用任何外部信号发生软件。同样，也可以使用外部的R&S®WinIQSIM2™软件来生成数字标准信号的波形。除了应用预定义的测试信号，用户还可以自由的定义各个信号参数。因此，用户可以生成各种与标准相容的蜂窝信号和无线信号。使用方便的图形用户界面（GUI），简洁的信号配置方式在内部信号生成过程中，R&S®SMBV100A以其简洁的显示和图形用户接口而清晰明了。信号发生器凭借模块框图得以直观操作。上下文相关的的帮助系统可以为用户的日常工作提供帮助，例如数字标准中的各种参数的相关信息。 2G/3G/LTE移动无线标准使用R&S®SMBV100A可以轻松地生成第二代和第三代移动无线通信信号，以及宽带LTE信号。 GSM/EDGE J J J J 成帧和非成帧信号实时信号发生（仅适用R&S®SMBV-K40）可多达 8 个具有不同调制格式、训练序列和功率的时隙支持所有重要的突发信号 CDMA2000®1)/1×EV-DO J J J J J 可以配置最多四个基站或四个移动台支持下行链路CDMA2000®信号生成，包括所有的特殊信道，最多78个用户信道在CDMA2000®上行链路上支持“业务”、“接入”、 “增强接入”和“公共控制”运行模式信道编码支持1×EV-DO物理层子类0&1或 2。 R&S®SMBV100A 的 GUI 显示了大量可用的内部数字标准（可选） 8 1) CDMA2000®为北美电信协会（Telecommunications Industry Association (TIA -USA)）的注册商标。
