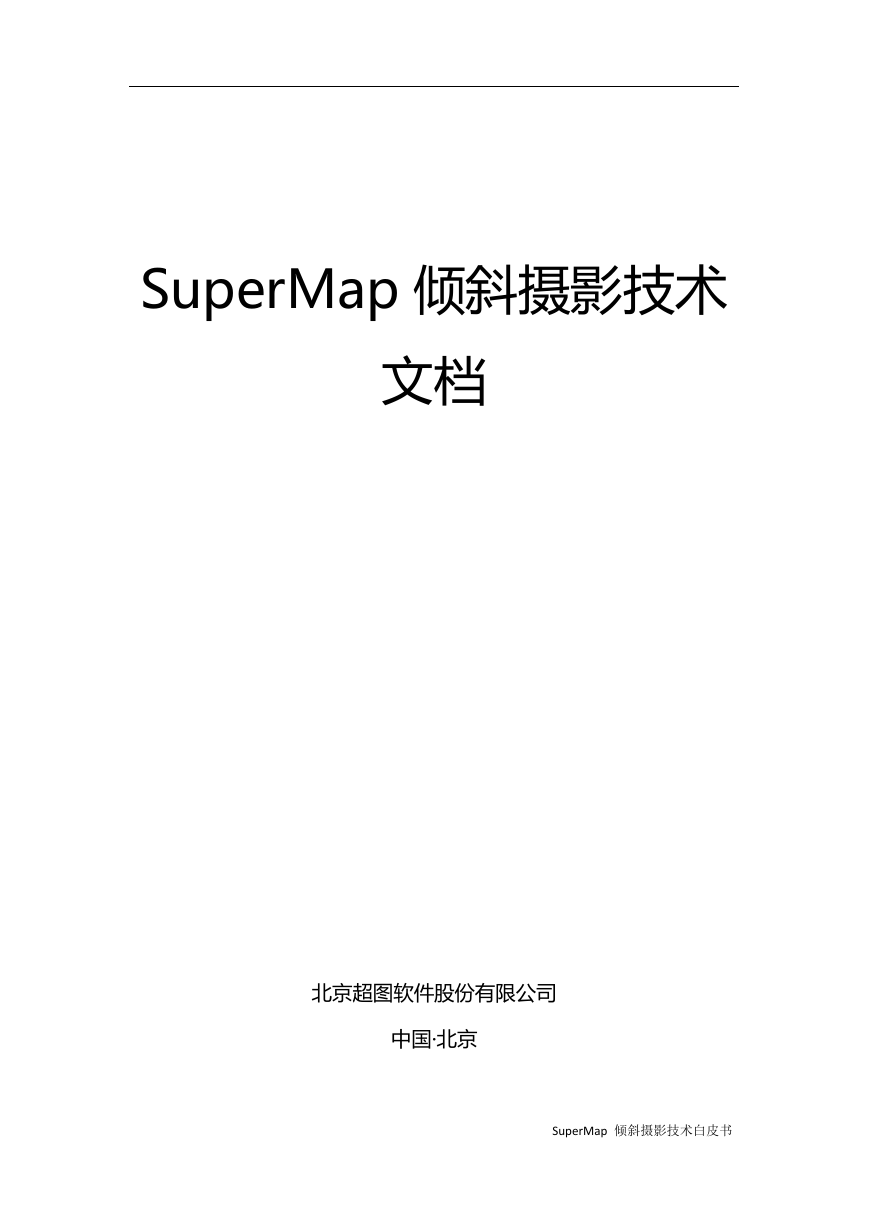

SuperMap 倾斜摄影技术文档北京超图软件股份有限公司中国·北京 SuperMap 倾斜摄影技术白皮书

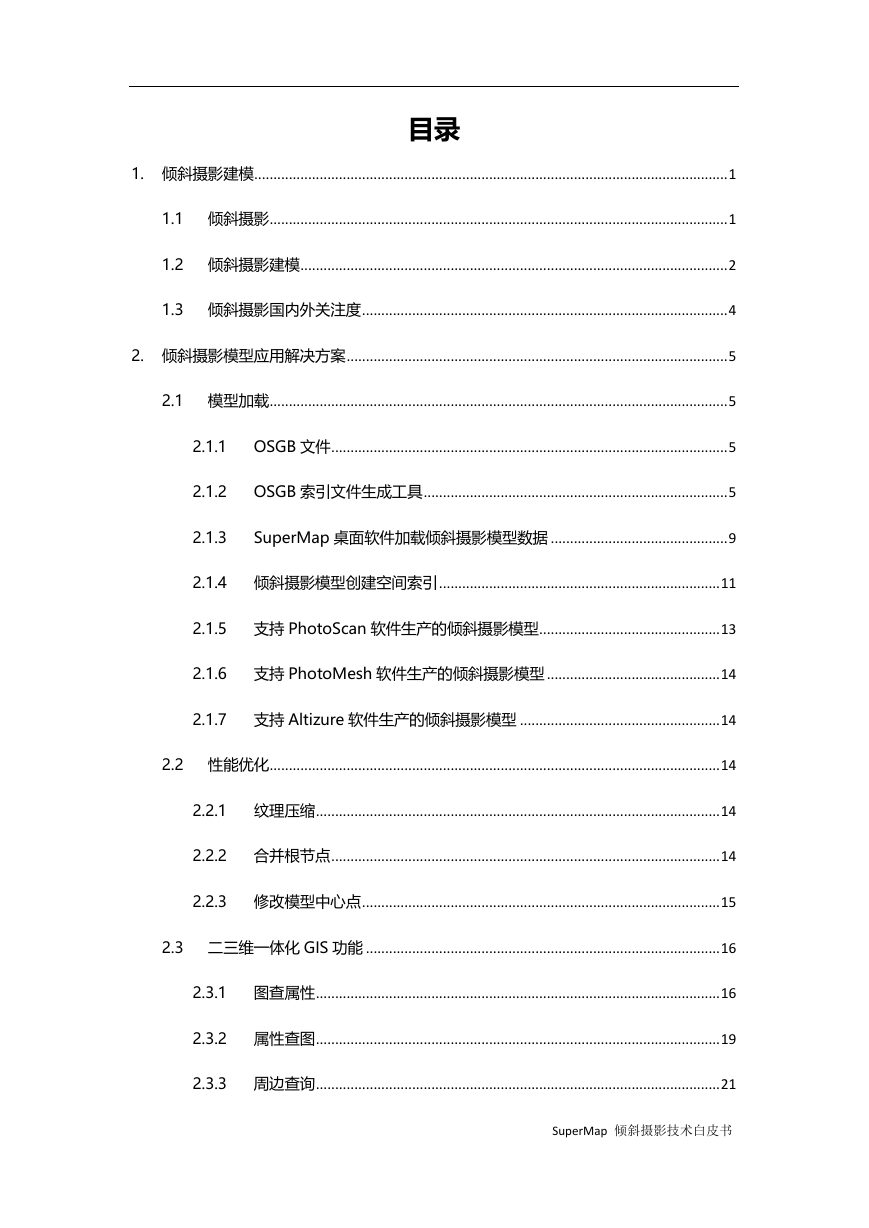

目录 1. 倾斜摄影建模 ........................................................................................................................... 1 1.1 倾斜摄影 ....................................................................................................................... 1 1.2 倾斜摄影建模 ............................................................................................................... 2 1.3 倾斜摄影国内外关注度 ............................................................................................... 4 2. 倾斜摄影模型应用解决方案 ................................................................................................... 5 2.1 模型加载 ....................................................................................................................... 5 2.1.1 OSGB 文件 ....................................................................................................... 5 2.1.2 OSGB 索引文件生成工具 ............................................................................... 5 2.1.3 SuperMap 桌面软件加载倾斜摄影模型数据 .............................................. 9 2.1.4 倾斜摄影模型创建空间索引 ......................................................................... 11 2.1.5 支持 PhotoScan 软件生产的倾斜摄影模型 ............................................... 13 2.1.6 支持 PhotoMesh 软件生产的倾斜摄影模型 ............................................. 14 2.1.7 支持 Altizure 软件生产的倾斜摄影模型 .................................................... 14 2.2 性能优化 ..................................................................................................................... 14 2.2.1 纹理压缩 ......................................................................................................... 14 2.2.2 合并根节点 ..................................................................................................... 14 2.2.3 修改模型中心点 ............................................................................................. 15 2.3 二三维一体化 GIS 功能 ............................................................................................ 16 2.3.1 图查属性 ......................................................................................................... 16 2.3.2 属性查图 ......................................................................................................... 19 2.3.3 周边查询 ......................................................................................................... 21 SuperMap 倾斜摄影技术白皮书

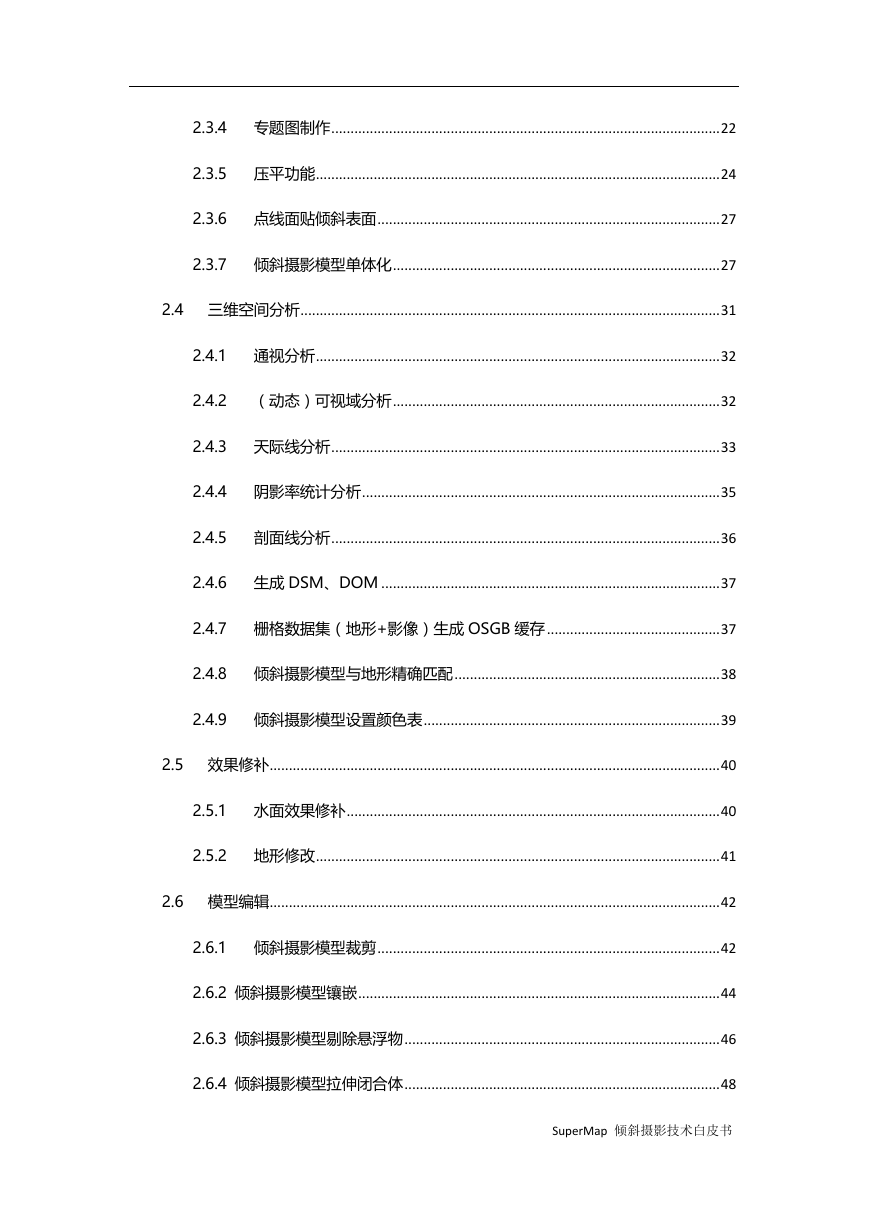

2.3.4 专题图制作 ..................................................................................................... 22 2.3.5 压平功能 ......................................................................................................... 24 2.3.6 点线面贴倾斜表面 ......................................................................................... 27 2.3.7 倾斜摄影模型单体化 ..................................................................................... 27 2.4 三维空间分析 ............................................................................................................. 31 2.4.1 通视分析 ......................................................................................................... 32 2.4.2 （动态）可视域分析 ..................................................................................... 32 2.4.3 天际线分析 ..................................................................................................... 33 2.4.4 阴影率统计分析 ............................................................................................. 35 2.4.5 剖面线分析 ..................................................................................................... 36 2.4.6 生成 DSM、DOM ........................................................................................ 37 2.4.7 栅格数据集（地形+影像）生成 OSGB 缓存 ............................................. 37 2.4.8 倾斜摄影模型与地形精确匹配 ..................................................................... 38 2.4.9 倾斜摄影模型设置颜色表 ............................................................................. 39 2.5 效果修补 ..................................................................................................................... 40 2.5.1 水面效果修补 ................................................................................................. 40 2.5.2 地形修改 ......................................................................................................... 41 2.6 模型编辑 ..................................................................................................................... 42 2.6.1 倾斜摄影模型裁剪 ......................................................................................... 42 2.6.2 倾斜摄影模型镶嵌 .............................................................................................. 44 2.6.3 倾斜摄影模型剔除悬浮物 .................................................................................. 46 2.6.4 倾斜摄影模型拉伸闭合体 .................................................................................. 48 SuperMap 倾斜摄影技术白皮书

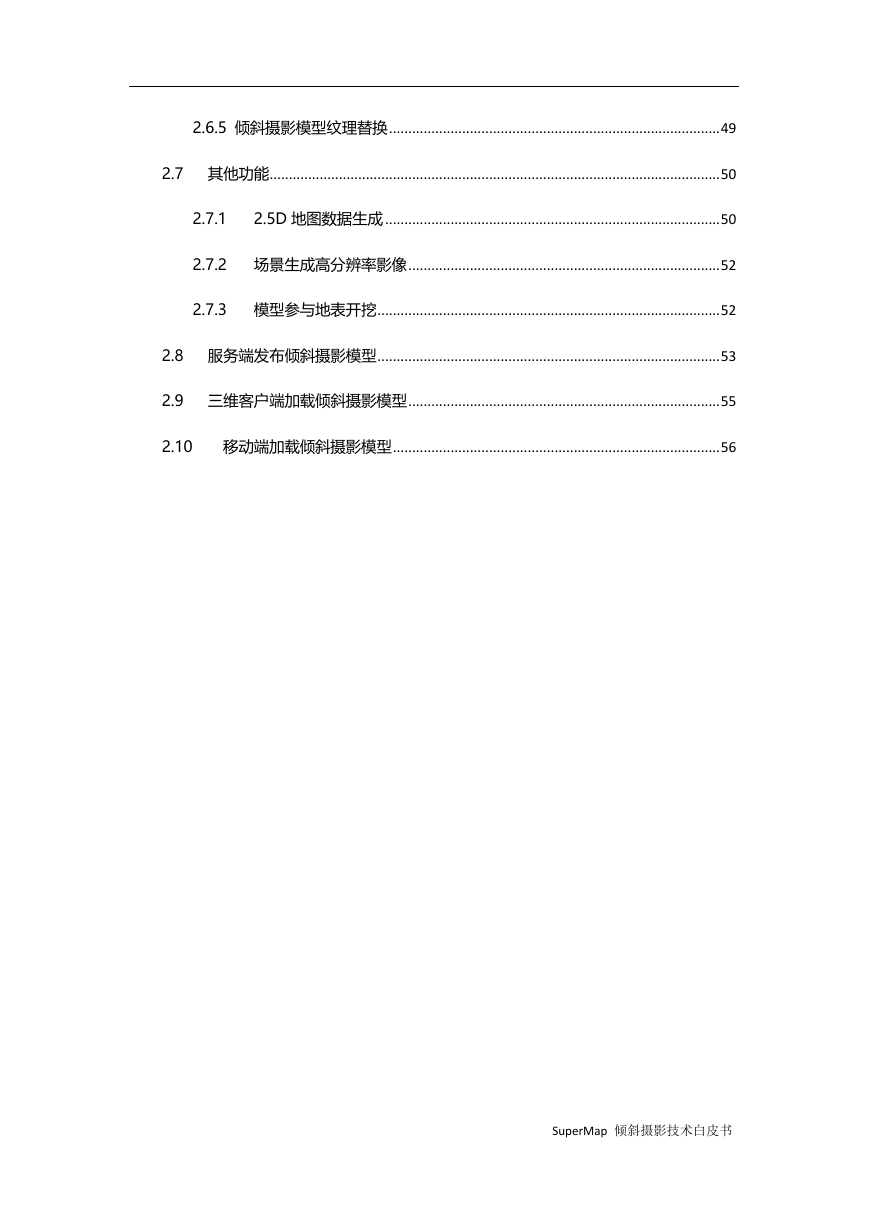

2.6.5 倾斜摄影模型纹理替换 ...................................................................................... 49 2.7 其他功能 ..................................................................................................................... 50 2.7.1 2.5D 地图数据生成 ....................................................................................... 50 2.7.2 场景生成高分辨率影像 ................................................................................. 52 2.7.3 模型参与地表开挖 ......................................................................................... 52 2.8 服务端发布倾斜摄影模型 ......................................................................................... 53 2.9 三维客户端加载倾斜摄影模型 ................................................................................. 55 2.10 移动端加载倾斜摄影模型 ..................................................................................... 56 SuperMap 倾斜摄影技术白皮书

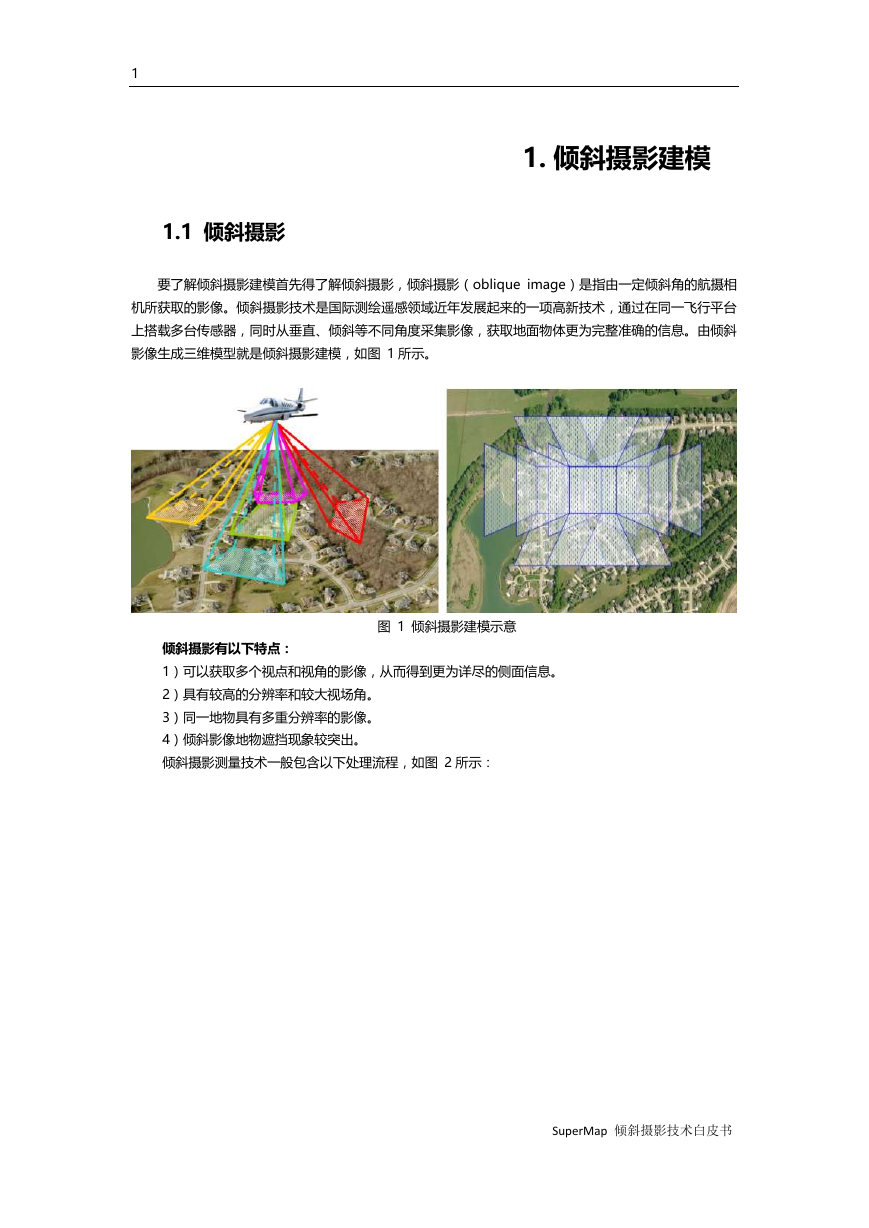

1 1.1 倾斜摄影 1. 倾斜摄影建模要了解倾斜摄影建模首先得了解倾斜摄影，倾斜摄影（oblique image）是指由一定倾斜角的航摄相机所获取的影像。倾斜摄影技术是国际测绘遥感领域近年发展起来的一项高新技术，通过在同一飞行平台上搭载多台传感器，同时从垂直、倾斜等不同角度采集影像，获取地面物体更为完整准确的信息。由倾斜影像生成三维模型就是倾斜摄影建模，如图 1 所示。倾斜摄影有以下特点： 1）可以获取多个视点和视角的影像，从而得到更为详尽的侧面信息。图 1 倾斜摄影建模示意 2）具有较高的分辨率和较大视场角。 3）同一地物具有多重分辨率的影像。 4）倾斜影像地物遮挡现象较突出。倾斜摄影测量技术一般包含以下处理流程，如图 2 所示： SuperMap 倾斜摄影技术白皮书

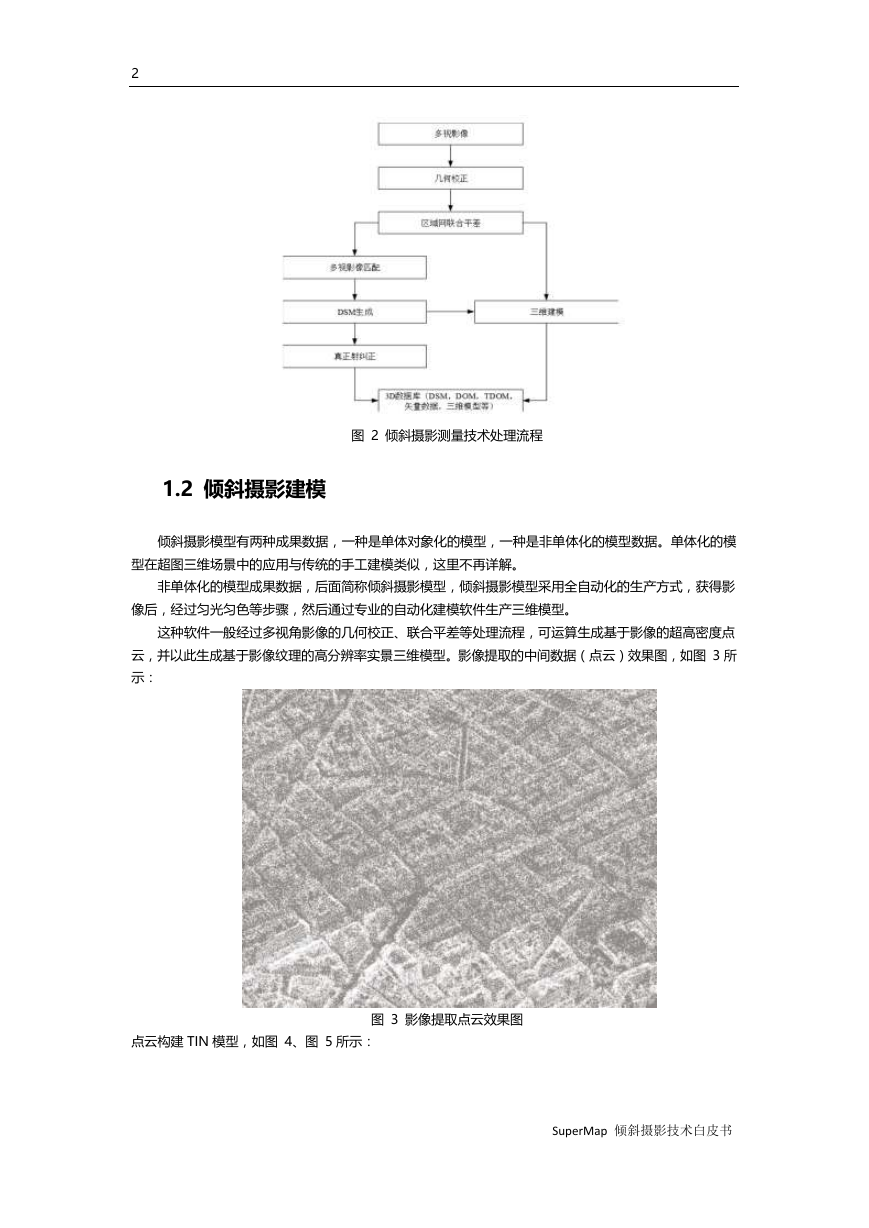

2 图 2 倾斜摄影测量技术处理流程 1.2 倾斜摄影建模倾斜摄影模型有两种成果数据，一种是单体对象化的模型，一种是非单体化的模型数据。单体化的模型在超图三维场景中的应用与传统的手工建模类似，这里不再详解。非单体化的模型成果数据，后面简称倾斜摄影模型，倾斜摄影模型采用全自动化的生产方式，获得影像后，经过匀光匀色等步骤，然后通过专业的自动化建模软件生产三维模型。这种软件一般经过多视角影像的几何校正、联合平差等处理流程，可运算生成基于影像的超高密度点云，并以此生成基于影像纹理的高分辨率实景三维模型。影像提取的中间数据（点云）效果图，如图 3 所示：图 3 影像提取点云效果图点云构建 TIN 模型，如图 4、图 5 所示： SuperMap 倾斜摄影技术白皮书

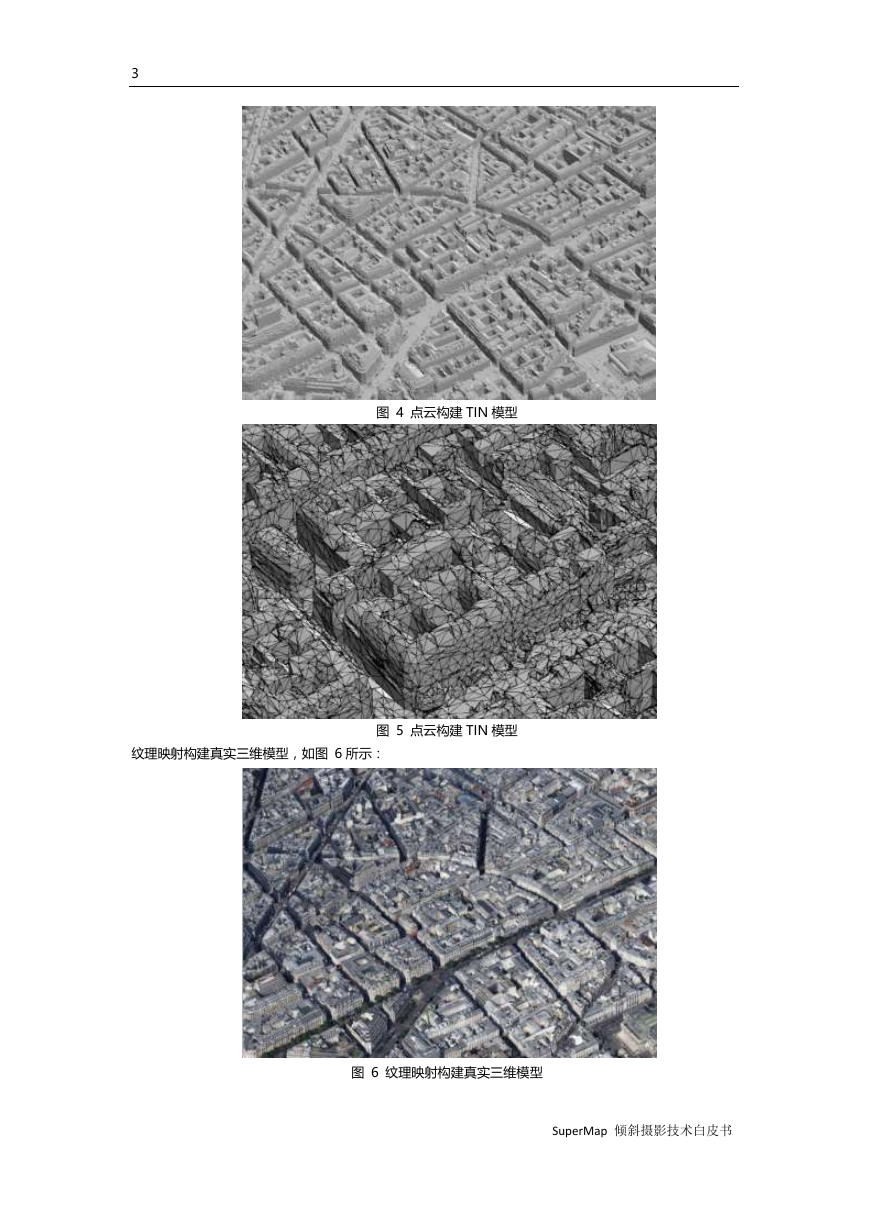

3 图 4 点云构建 TIN 模型纹理映射构建真实三维模型，如图 6 所示：图 5 点云构建 TIN 模型图 6 纹理映射构建真实三维模型 SuperMap 倾斜摄影技术白皮书

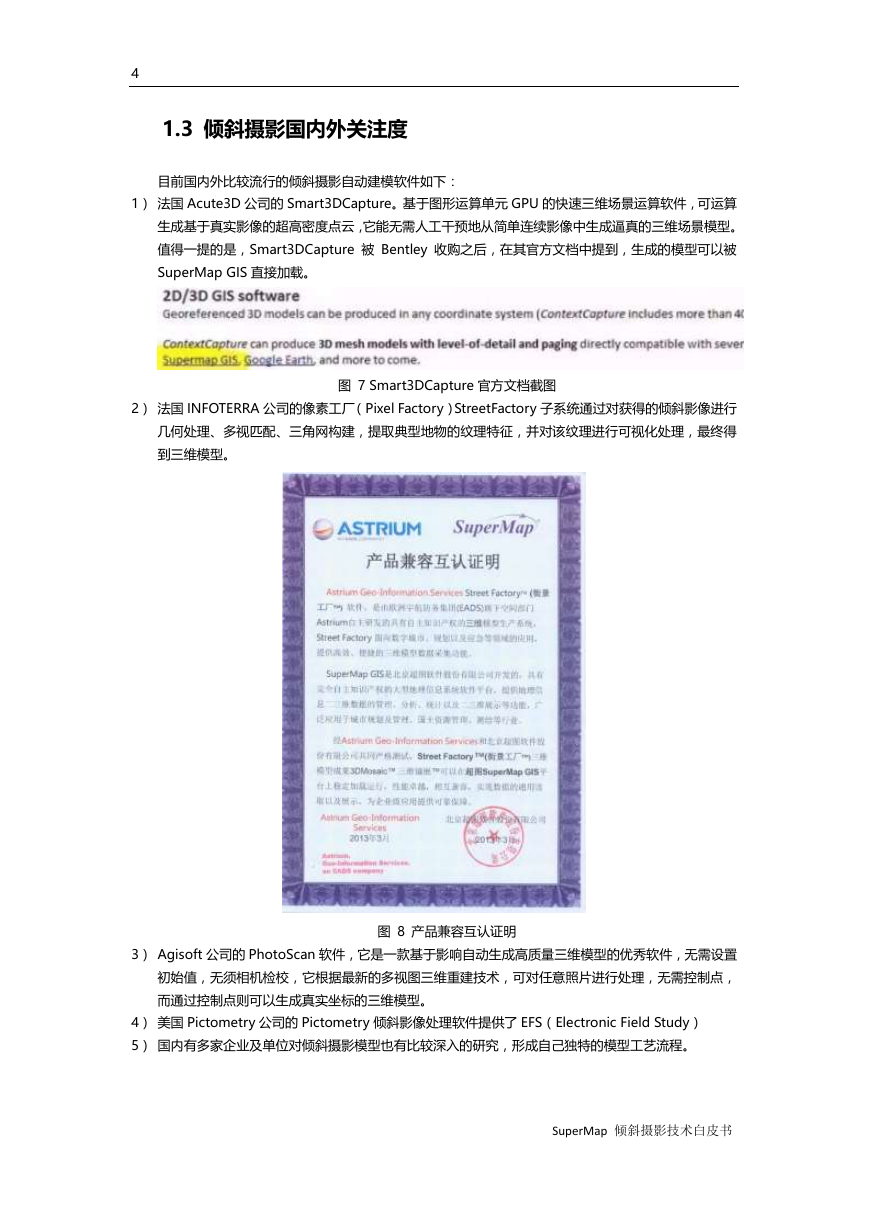

4 1.3 倾斜摄影国内外关注度目前国内外比较流行的倾斜摄影自动建模软件如下： 1）法国 Acute3D 公司的 Smart3DCapture。基于图形运算单元 GPU 的快速三维场景运算软件，可运算生成基于真实影像的超高密度点云，它能无需人工干预地从简单连续影像中生成逼真的三维场景模型。值得一提的是，Smart3DCapture 被 Bentley 收购之后，在其官方文档中提到，生成的模型可以被 SuperMap GIS 直接加载。 2）法国 INFOTERRA 公司的像素工厂（Pixel Factory）StreetFactory 子系统通过对获得的倾斜影像进行几何处理、多视匹配、三角网构建，提取典型地物的纹理特征，并对该纹理进行可视化处理，最终得图 7 Smart3DCapture 官方文档截图到三维模型。图 8 产品兼容互认证明 3） Agisoft 公司的 PhotoScan 软件，它是一款基于影响自动生成高质量三维模型的优秀软件，无需设置初始值，无须相机检校，它根据最新的多视图三维重建技术，可对任意照片进行处理，无需控制点，而通过控制点则可以生成真实坐标的三维模型。 4）美国 Pictometry 公司的 Pictometry 倾斜影像处理软件提供了 EFS（Electronic Field Study） 5）国内有多家企业及单位对倾斜摄影模型也有比较深入的研究，形成自己独特的模型工艺流程。 SuperMap 倾斜摄影技术白皮书
