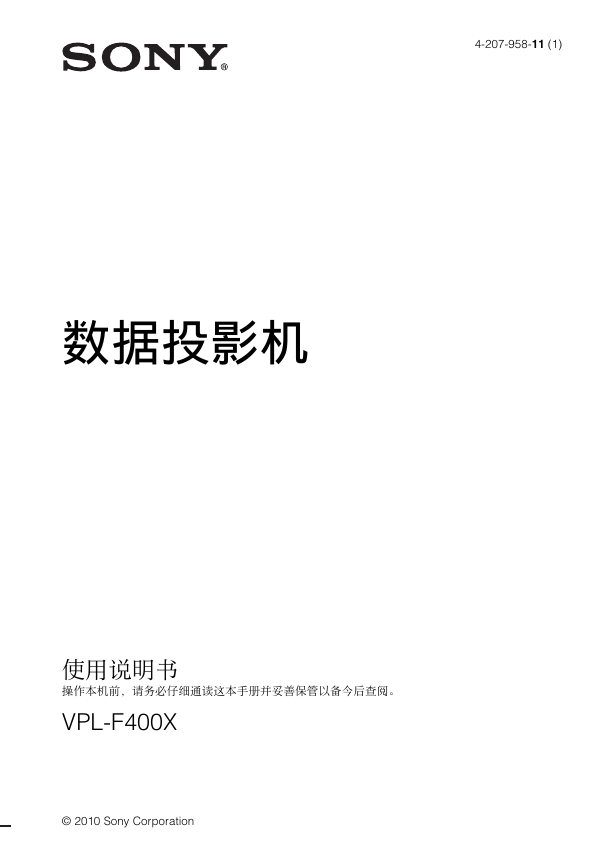

4-207-958-11 (1) 数据投影机 使用说明书 操作本机前,请务必仔细通读这本手册并妥善保管以备今后查阅。 VPL-F400X © 2010 Sony Corporation

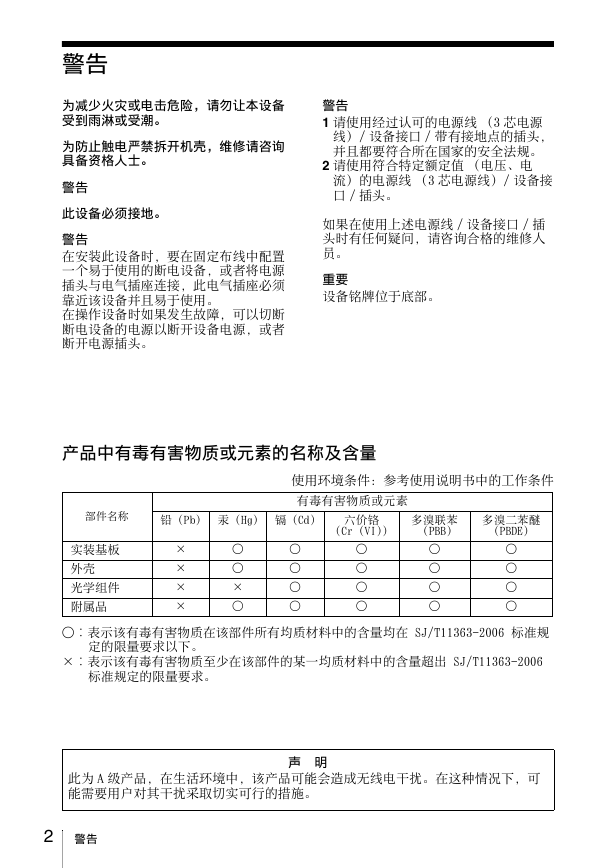

警告 为减少火灾或电击危险,请勿让本设备 受到雨淋或受潮。 为防止触电严禁拆开机壳,维修请咨询 具备资格人士。 警告 此设备必须接地。 警告 在安装此设备时,要在固定布线中配置 一个易于使用的断电设备,或者将电源 插头与电气插座连接,此电气插座必须 靠近该设备并且易于使用。 在操作设备时如果发生故障,可以切断 断电设备的电源以断开设备电源,或者 断开电源插头。 警告 1 请使用经过认可的电源线 (3 芯电源 线)/ 设备接口 / 带有接地点的插头, 并且都要符合所在国家的安全法规。 2 请使用符合特定额定值 (电压、电 流)的电源线 (3 芯电源线)/ 设备接 口 / 插头。 如果在使用上述电源线 / 设备接口 / 插 头时有任何疑问,请咨询合格的维修人 员。 重要 设备铭牌位于底部。 产品中有毒有害物质或元素的名称及含量 使用环境条件:参考使用说明书中的工作条件 有毒有害物质或元素 部件名称 铅 (Pb) 汞 (Hg) 镉 (Cd) 六价铬 (Cr (VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 实装基板 外壳 光学组件 附属品 × × × × ○ ○ × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○︰表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规 定的限量要求以下。 ×︰表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。 此为 A 级产品,在生活环境中,该产品可能会造成无线电干扰。在这种情况下,可 能需要用户对其干扰采取切实可行的措施。 声 明 2 警告

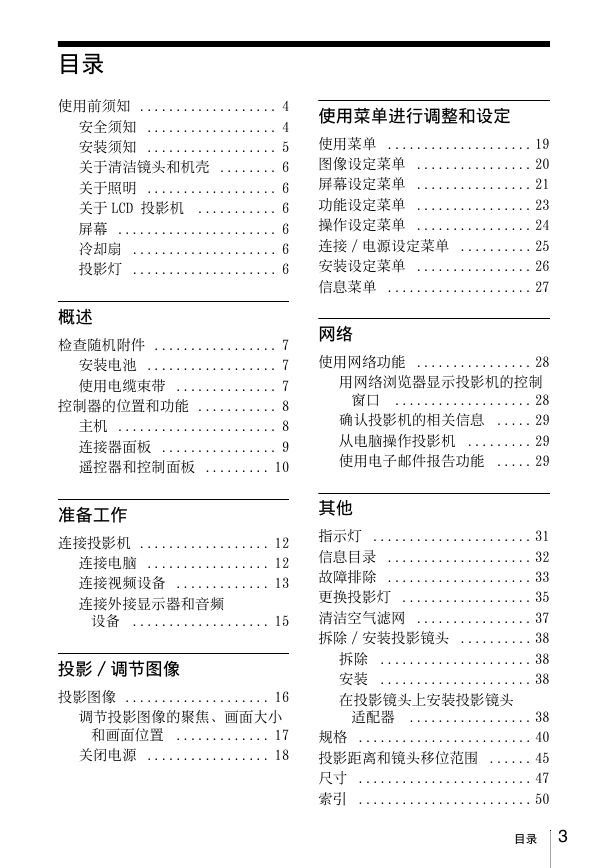

目录 使用前须知 ................... 4 安全须知 .................. 4 安装须知 .................. 5 关于清洁镜头和机壳 ........ 6 关于照明 .................. 6 关于 LCD 投影机 ........... 6 屏幕 ...................... 6 冷却扇 .................... 6 投影灯 .................... 6 概述 检查随机附件 ................. 7 安装电池 .................. 7 使用电缆束带 .............. 7 控制器的位置和功能 ........... 8 主机 ...................... 8 连接器面板 ................ 9 遥控器和控制面板 ......... 10 使用菜单进行调整和设定 使用菜单 .................... 19 图像设定菜单 ................ 20 屏幕设定菜单 ................ 21 功能设定菜单 ................ 23 操作设定菜单 ................ 24 连接 / 电源设定菜单 .......... 25 安装设定菜单 ................ 26 信息菜单 .................... 27 网络 使用网络功能 ................ 28 用网络浏览器显示投影机的控制 窗口 ................... 28 确认投影机的相关信息 ..... 29 从电脑操作投影机 ......... 29 使用电子邮件报告功能 ..... 29 准备工作 其他 连接投影机 .................. 12 连接电脑 ................. 12 连接视频设备 ............. 13 连接外接显示器和音频 设备 ................... 15 投影 / 调节图像 投影图像 .................... 16 调节投影图像的聚焦、画面大小 和画面位置 ............. 17 关闭电源 ................. 18 指示灯 ...................... 31 信息目录 .................... 32 故障排除 .................... 33 更换投影灯 .................. 35 清洁空气滤网 ................ 37 拆除 / 安装投影镜头 .......... 38 拆除 ..................... 38 安装 ..................... 38 在投影镜头上安装投影镜头 适配器 ................. 38 规格 ........................ 40 投影距离和镜头移位范围 ...... 45 尺寸 ........................ 47 索引 ........................ 50 目录 3

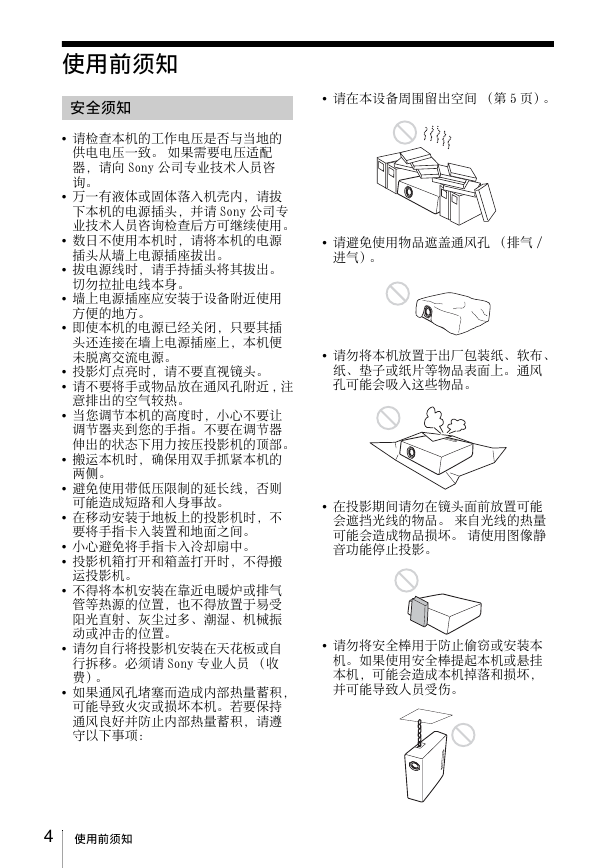

请在本设备周围留出空间 (第 5 页)。 请避免使用物品遮盖通风孔 (排气 / 进气)。 请勿将本机放置于出厂包装纸、软布、 纸、垫子或纸片等物品表面上。通风 孔可能会吸入这些物品。 在投影期间请勿在镜头面前放置可能 会遮挡光线的物品。 来自光线的热量 可能会造成物品损坏。 请使用图像静 音功能停止投影。 请勿将安全棒用于防止偷窃或安装本 机。如果使用安全棒提起本机或悬挂 本机,可能会造成本机掉落和损坏, 并可能导致人员受伤。 使用前须知 安全须知 • 请检查本机的工作电压是否与当地的 供电电压一致。 如果需要电压适配 器,请向 Sony 公司专业技术人员咨 询。 万一有液体或固体落入机壳内,请拔 下本机的电源插头,并请 Sony 公司专 业技术人员咨询检查后方可继续使用。 数日不使用本机时,请将本机的电源 插头从墙上电源插座拔出。 拔电源线时,请手持插头将其拔出。 切勿拉扯电线本身。 墙上电源插座应安装于设备附近使用 方便的地方。 即使本机的电源已经关闭,只要其插 头还连接在墙上电源插座上,本机便 未脱离交流电源。 投影灯点亮时,请不要直视镜头。 请不要将手或物品放在通风孔附近 , 注 意排出的空气较热。 当您调节本机的高度时,小心不要让 调节器夹到您的手指。不要在调节器 伸出的状态下用力按压投影机的顶部。 搬运本机时,确保用双手抓紧本机的 两侧。 避免使用带低压限制的延长线,否则 可能造成短路和人身事故。 在移动安装于地板上的投影机时,不 要将手指卡入装置和地面之间。 小心避免将手指卡入冷却扇中。 投影机箱打开和箱盖打开时,不得搬 运投影机。 不得将本机安装在靠近电暖炉或排气 管等热源的位置,也不得放置于易受 阳光直射、灰尘过多、潮湿、机械振 动或冲击的位置。 请勿自行将投影机安装在天花板或自 行拆移。必须请 Sony 专业人员 (收 费)。 如果通风孔堵塞而造成内部热量蓄积, 可能导致火灾或损坏本机。若要保持 通风良好并防止内部热量蓄积,请遵 守以下事项: 4 使用前须知

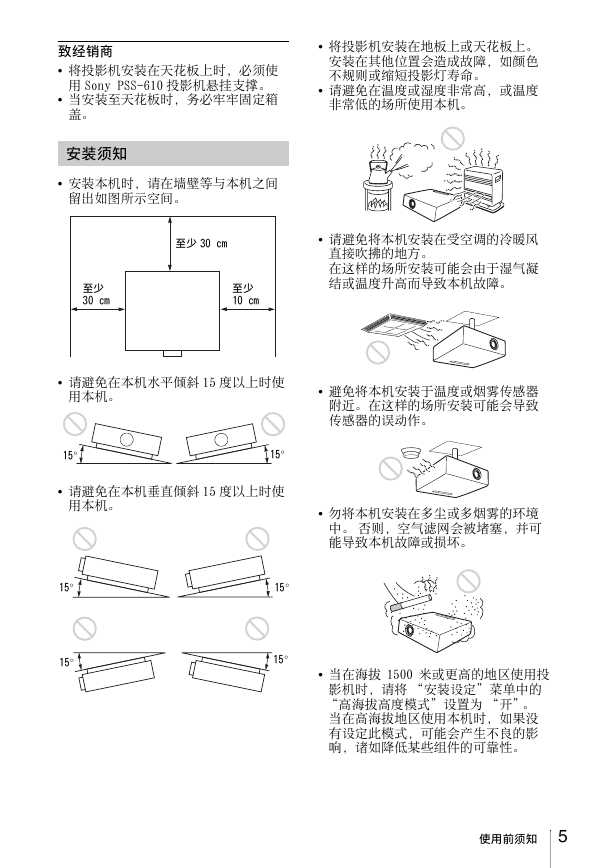

将投影机安装在地板上或天花板上。 安装在其他位置会造成故障,如颜色 不规则或缩短投影灯寿命。 请避免在温度或湿度非常高,或温度 非常低的场所使用本机。 致经销商 将投影机安装在天花板上时,必须使 用 Sony PSS-610 投影机悬挂支撑。 当安装至天花板时,务必牢牢固定箱 盖。 安装须知 安装本机时,请在墙壁等与本机之间 留出如图所示空间。 至少 30 cm 至少 30 cm 至少 10 cm 请避免将本机安装在受空调的冷暖风 直接吹拂的地方。 在这样的场所安装可能会由于湿气凝 结或温度升高而导致本机故障。 请避免在本机水平倾斜 15 度以上时使 用本机。 避免将本机安装于温度或烟雾传感器 附近。在这样的场所安装可能会导致 传感器的误动作。 15° 15° 请避免在本机垂直倾斜 15 度以上时使 用本机。 15° 15° 15° 15° 勿将本机安装在多尘或多烟雾的环境 中。 否则,空气滤网会被堵塞,并可 能导致本机故障或损坏。 当在海拔 1500 米或更高的地区使用投 影机时,请将 “安装设定”菜单中的 “高海拔高度模式”设置为 “开”。 当在高海拔地区使用本机时,如果没 有设定此模式,可能会产生不良的影 响,诸如降低某些组件的可靠性。 使用前须知 5

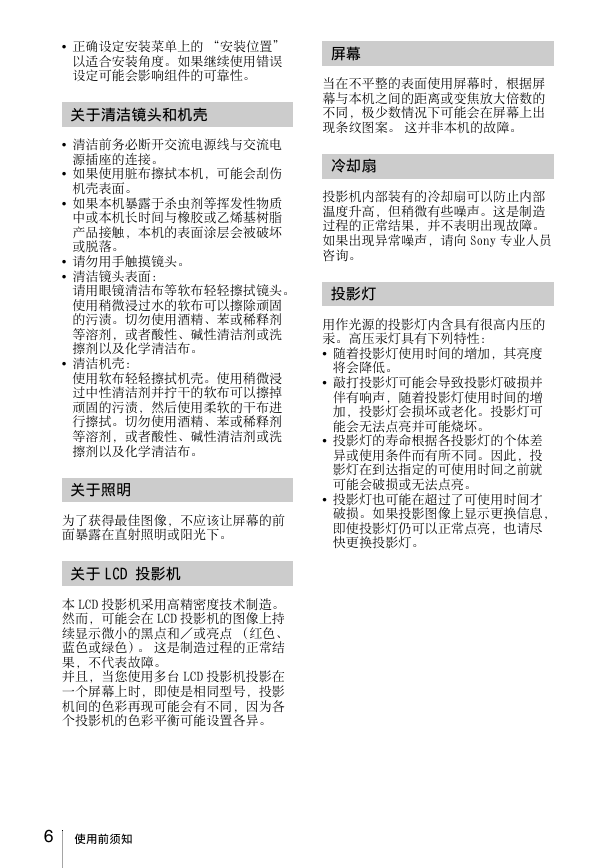

屏幕 当在不平整的表面使用屏幕时,根据屏 幕与本机之间的距离或变焦放大倍数的 不同,极少数情况下可能会在屏幕上出 现条纹图案。 这并非本机的故障。 冷却扇 投影机内部装有的冷却扇可以防止内部 温度升高,但稍微有些噪声。这是制造 过程的正常结果,并不表明出现故障。 如果出现异常噪声,请向 Sony 专业人员 咨询。 投影灯 用作光源的投影灯内含具有很高内压的 汞。高压汞灯具有下列特性: 随着投影灯使用时间的增加,其亮度 将会降低。 敲打投影灯可能会导致投影灯破损并 伴有响声,随着投影灯使用时间的增 加,投影灯会损坏或老化。投影灯可 能会无法点亮并可能烧坏。 投影灯的寿命根据各投影灯的个体差 异或使用条件而有所不同。因此,投 影灯在到达指定的可使用时间之前就 可能会破损或无法点亮。 投影灯也可能在超过了可使用时间才 破损。如果投影图像上显示更换信息, 即使投影灯仍可以正常点亮,也请尽 快更换投影灯。 正确设定安装菜单上的 “安装位置” 以适合安装角度。如果继续使用错误 设定可能会影响组件的可靠性。 关于清洁镜头和机壳 清洁前务必断开交流电源线与交流电 源插座的连接。 如果使用脏布擦拭本机,可能会刮伤 机壳表面。 如果本机暴露于杀虫剂等挥发性物质 中或本机长时间与橡胶或乙烯基树脂 产品接触,本机的表面涂层会被破坏 或脱落。 请勿用手触摸镜头。 清洁镜头表面: 请用眼镜清洁布等软布轻轻擦拭镜头。 使用稍微浸过水的软布可以擦除顽固 的污渍。切勿使用酒精、苯或稀释剂 等溶剂,或者酸性、碱性清洁剂或洗 擦剂以及化学清洁布。 清洁机壳: 使用软布轻轻擦拭机壳。使用稍微浸 过中性清洁剂并拧干的软布可以擦掉 顽固的污渍,然后使用柔软的干布进 行擦拭。切勿使用酒精、苯或稀释剂 等溶剂,或者酸性、碱性清洁剂或洗 擦剂以及化学清洁布。 关于照明 为了获得最佳图像,不应该让屏幕的前 面暴露在直射照明或阳光下。 关于 LCD 投影机 本 LCD 投影机采用高精密度技术制造。 然而,可能会在 LCD 投影机的图像上持 续显示微小的黑点和/或亮点 (红色、 蓝色或绿色)。 这是制造过程的正常结 果,不代表故障。 并且,当您使用多台 LCD 投影机投影在 一个屏幕上时,即使是相同型号,投影 机间的色彩再现可能会有不同,因为各 个投影机的色彩平衡可能设置各异。 6 使用前须知

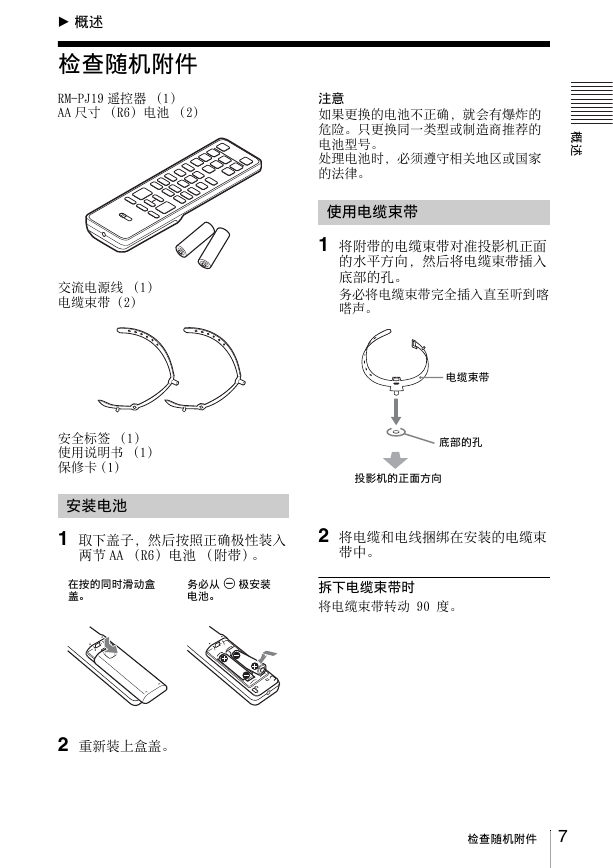

B 概述 检查随机附件 RM-PJ19 遥控器 (1) AA 尺寸 (R6)电池 (2) 交流电源线 (1) 电缆束带 (2) 安全标签 (1) 使用说明书 (1) 保修卡 (1) 安装电池 注意 如果更换的电池不正确,就会有爆炸的 危险。只更换同一类型或制造商推荐的 电池型号。 处理电池时,必须遵守相关地区或国家 的法律。 概 述 使用电缆束带 1 将附带的电缆束带对准投影机正面 的水平方向,然后将电缆束带插入 底部的孔。 务必将电缆束带完全插入直至听到喀 嗒声。 电缆束带 底部的孔 投影机的正面方向 1 取下盖子,然后按照正确极性装入 两节 AA (R6)电池 (附带)。 2 将电缆和电线捆绑在安装的电缆束 带中。 在按的同时滑动盒 盖。 务必从 # 极安装 电池。 拆下电缆束带时 将电缆束带转动 90 度。 2 重新装上盒盖。 检查随机附件 7

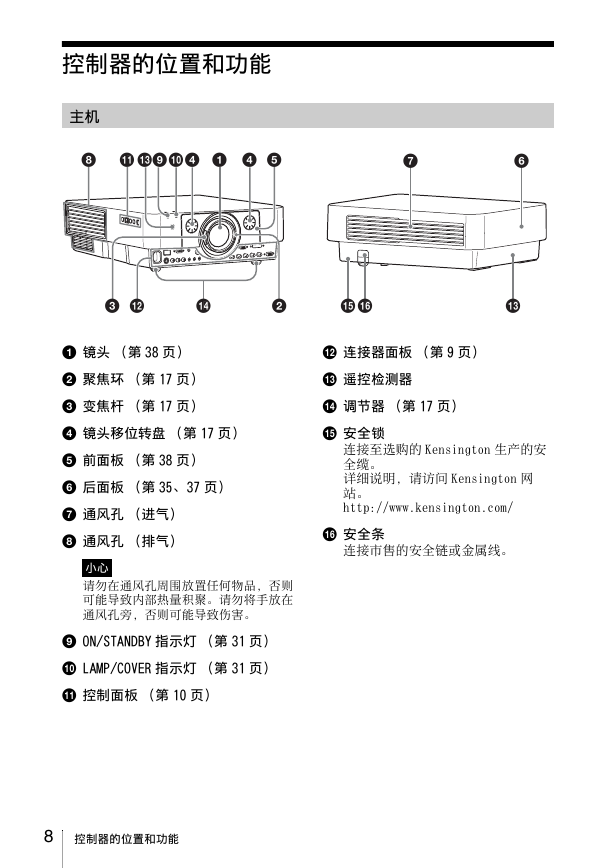

控制器的位置和功能 主机 8 qa qd9q;4 1 4 5 7 6 3 qs qf 2 qg qh qd a 镜头 (第 38 页) l 连接器面板 (第 9 页) b 聚焦环 (第 17 页) m 遥控检测器 c 变焦杆 (第 17 页) n 调节器 (第 17 页) d 镜头移位转盘 (第 17 页) o 安全锁 连接至选购的 Kensington 生产的安 全缆。 详细说明,请访问 Kensington 网 站。 http://www.kensington.com/ p 安全条 连接市售的安全链或金属线。 e 前面板 (第 38 页) f 后面板 (第 35、37 页) g 通风孔 (进气) h 通风孔 (排气) 小心 请勿在通风孔周围放置任何物品,否则 可能导致内部热量积聚。请勿将手放在 通风孔旁,否则可能导致伤害。 i ON/STANDBY 指示灯 (第 31 页) j LAMP/COVER 指示灯 (第 31 页) k 控制面板 (第 10 页) 8 控制器的位置和功能
