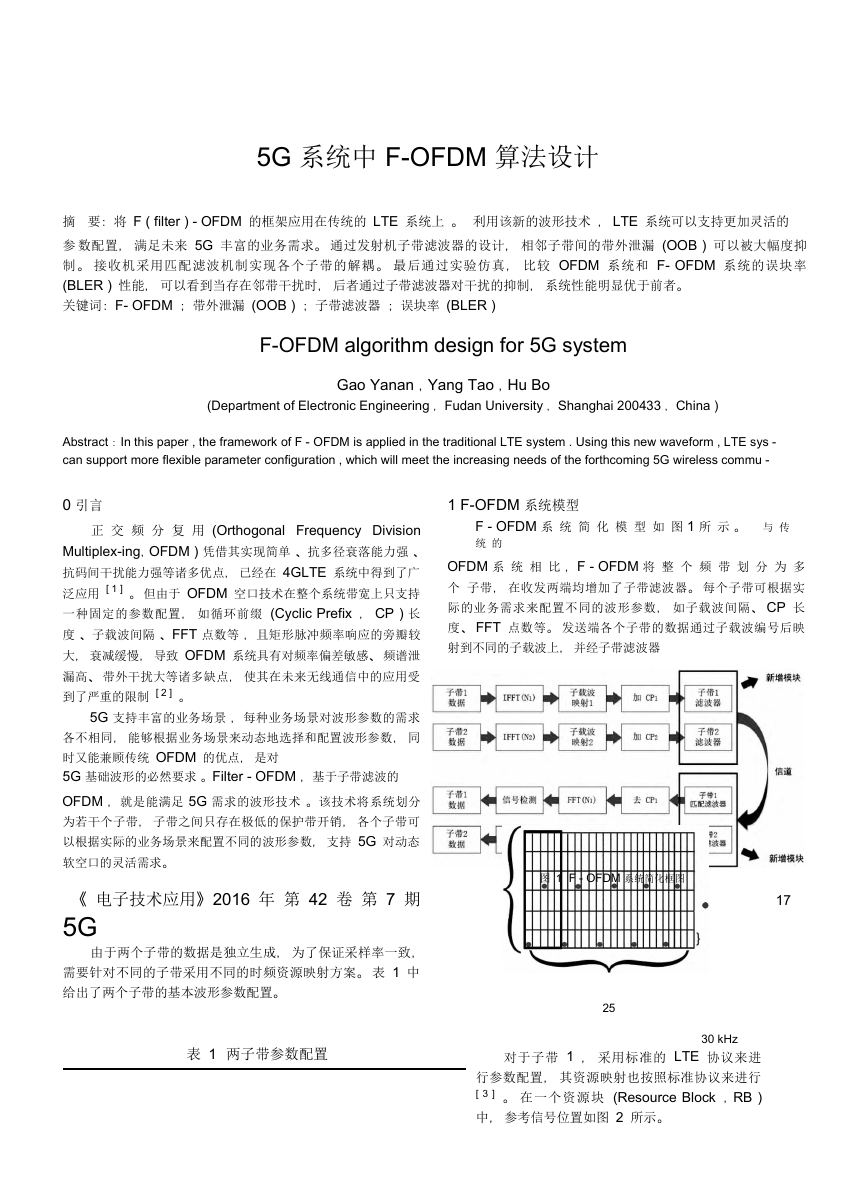

5G 系统中 F-OFDM 算法设计 摘 要： 将 F ( filter ) - OFDM 的框架应用在传统的 LTE 系统上 。 利用该新的波形技术 ， LTE 系统可以支持更加灵活的 参 数配置， 满足未来 5G 丰富的业务需求。 通过发射机子带滤波器的设计， 相邻子带间的带外泄漏 (OOB ) 可以被大幅度抑 制。 接收机采用匹配滤波机制实现各个子带的解耦。 最后通过实验仿真， 比较 OFDM 系统和 F- OFDM 系统的误块率 (BLER ) 性能， 可以看到当存在邻带干扰时， 后者通过子带滤波器对干扰的抑制， 系统性能明显优于前者。 关键词： F- OFDM ； 带外泄漏 (OOB ) ； 子带滤波器 ； 误块率 (BLER ) F-OFDM algorithm design for 5G system (Department of Electronic Engineering ， Fudan University ， Shanghai 200433 ， China ) Gao Yanan ，Yang Tao ，Hu Bo Abstract ： In this paper , the framework of F - OFDM is applied in the traditional LTE system . Using this new waveform , LTE sys - can support more flexible parameter configuration , which will meet the increasing needs of the forthcoming 5G wireless commu - 0 引言 正 交 频 分 复 用 (Orthogonal Frequency Division Multiplex-ing，OFDM ) 凭借其实现简单 、 抗多径衰落能力强 、 抗码间干扰能力强等诸多优点， 已经在 4GLTE 系统中得到了广 泛应用 [ 1 ] 。 但由于 OFDM 空口技术在整个系统带宽上只支持 一种固定的参数配置， 如循环前缀 (Cyclic Prefix ， CP ) 长 度 、 子载波间隔 、 FFT 点数等 ， 且矩形脉冲频率响应的旁瓣较 大， 衰减缓慢， 导致 OFDM 系统具有对频率偏差敏感、 频谱泄 漏高、 带外干扰大等诸多缺点， 使其在未来无线通信中的应用受 到了严重的限制 [ 2 ] 。 5G 支持丰富的业务场景 ， 每种业务场景对波形参数的需求 各不相同， 能够根据业务场景来动态地选择和配置波形参数， 同 时又能兼顾传统 OFDM 的优点， 是对 5G 基础波形的必然要求 。 Filter - OFDM ， 基于子带滤波的 OFDM ， 就是能满足 5G 需求的波形技术 。 该技术将系统划分 为若干个子带， 子带之间只存在极低的保护带开销， 各个子带可 以根据实际的业务场景来配置不同的波形参数， 支持 5G 对动态 软空口的灵活需求。 《 电子技术应用》 2016 年 第 42 卷 第 7 期 5G 由于两个子带的数据是独立生成， 为了保证采样率一致， 需要针对不同的子带采用不同的时频资源映射方案。 表 1 中 给出了两个子带的基本波形参数配置。 表 1 两子带参数配置 1 F-OFDM 系统模型 F - OFDM 系 统 简 化 模 型 如 图 1 所 示 。 与 传 统 的 OFDM 系 统 相 比 ， F - OFDM 将 整 个 频 带 划 分 为 多 个 子带， 在收发两端均增加了子带滤波器。 每个子带可根据实 际的业务需求来配置不同的波形参数， 如子载波间隔、 CP 长 度、 FFT 点数等。 发送端各个子带的数据通过子载波编号后映 射到不同的子载波上， 并经子带滤波器 图 1 F - OFDM 系统简化框图 17 25 30 kHz 对于子带 1 ， 采用标准的 LTE 协议来进 行参数配置， 其资源映射也按照标准协议来进行 [ 3 ] 。 在一个资源块 (Resource Block ，RB ) 中， 参考信号位置如图 2 所示。 

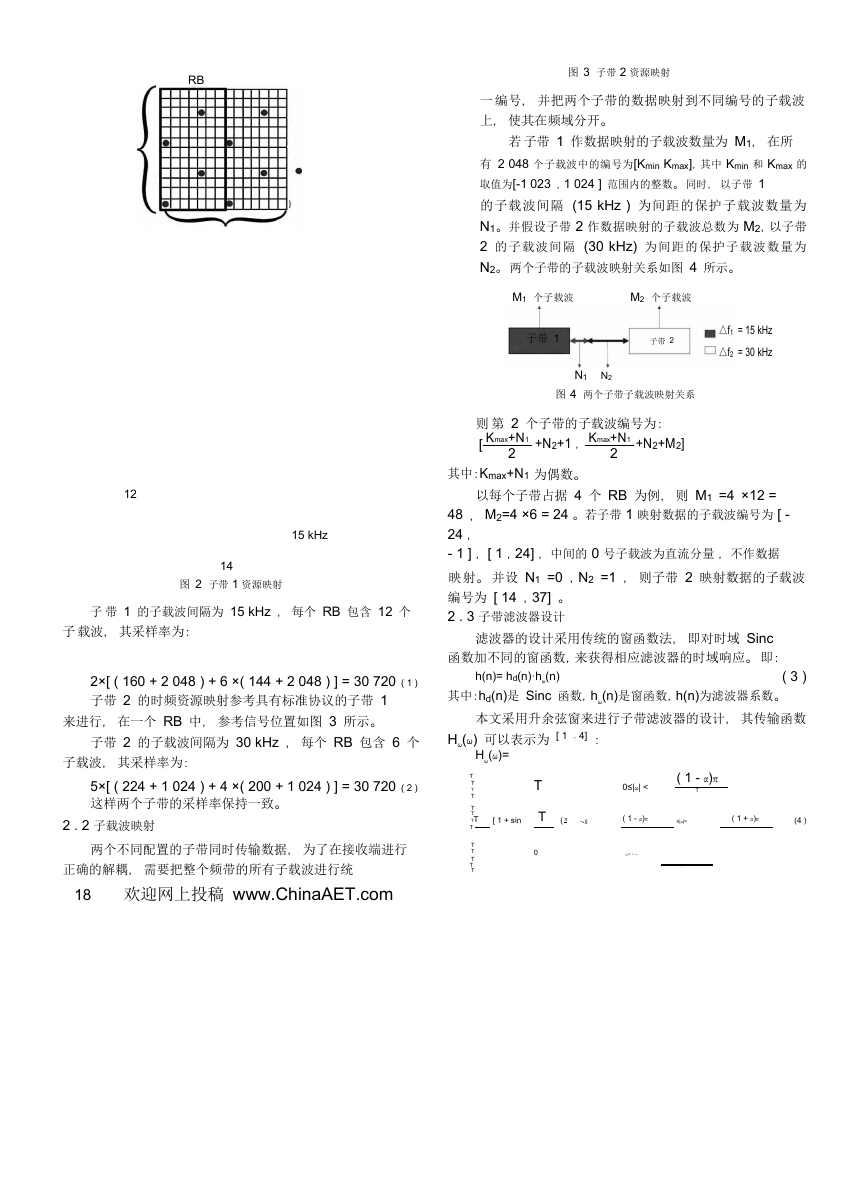

RB 图 3 子带 2 资源映射 一 编号， 并把两个子带的数据映射到不同编号的子载波 上， 使其在频域分开。 若 子带 1 作数据映射的子载波数量为 M1， 在所 有 2 048 个子载波中的编号为[Kmin Kmax]，其中 Kmin 和 Kmax 的 取值为[-1 023 ，1 024 ] 范围内的整数。 同时， 以子带 1 的子载波间隔 (15 kHz ) 为间距的保护子载波数量为 N1。 并假设子带 2 作数据映射的子载波总数为 M2，以子带 2 的 子载 波 间隔 (30 kHz) 为 间距 的 保护 子 载波 数 量为 N2。 两个子带的子载波映射关系如图 4 所示。 M1 个子载波 M2 个子载波 子带 1 子带 2 △f1 = 15 kHz △f2 = 30 kHz N1 N2 图 4 两个子带子载波映射关系 则 第 2 个子带的子载波编号为： [ Kmax+N1 +N2+1 ， Kmax+N1 +N2+M2] 2 2 12 15 kHz 14 图 2 子带 1 资源映射 子 带 1 的子载波间隔为 15 kHz ， 每个 RB 包含 12 个 子 载波， 其采样率为： 2×[ ( 160 + 2 048 ) + 6 ×( 144 + 2 048 ) ] = 30 720 ( 1 ) 子带 2 的时频资源映射参考具有标准协议的子带 1 来进行， 在一个 RB 中， 参考信号位置如图 3 所示。 子带 2 的子载波间隔为 30 kHz ， 每个 RB 包含 6 个 子载波， 其采样率为： 5×[ ( 224 + 1 024 ) + 4 ×( 200 + 1 024 ) ] = 30 720 ( 2 ) 这样两个子带的采样率保持一致。 2 . 2 子载波映射 两个不同配置的子带同时传输数据， 为了在接收端进行 正确的解耦， 需要把整个频带的所有子载波进行统 18 欢迎网上投稿 www.ChinaAET.com 其中：Kmax+N1 为偶数。 以每个子带占据 4 个 RB 为例， 则 M1 =4 ×12 = 48 ， M2=4 ×6 = 24 。 若子带 1 映射数据的子载波编号为 [ - 24 ， - 1 ] ， [ 1 ，24] ， 中间的 0 号子载波为直流分量 ， 不作数据 映 射。 并设 N1 =0 ，N2 =1 ， 则子带 2 映射数据的子载波 编号为 [ 14 ，37] 。 2 . 3 子带滤波器设计 滤波器的设计采用传统的窗函数法， 即对时域 Sinc 函数加不同的窗函数，来获得相应滤波器的时域响应。 即： h(n)= hd(n)·hω(n) 其中：hd(n)是 Sinc 函数，hω(n)是窗函数，h(n)为滤波器系数。 ( 3 ) 本文采用升余弦窗来进行子带滤波器的设计， 其传输函数 Hω(ω) 可以表示为 [ 1 ，4] ： Hω(ω)= [ 1 + sin T T 0 π ( -ω)] 0≤|ω| < ( 1 - α)π |ω|≥ ( 1 + α)π T T T T T T TT T T T TT T T ( 1 - α)π T ≤|ω|< T ( 1 + α)π (4 ) 

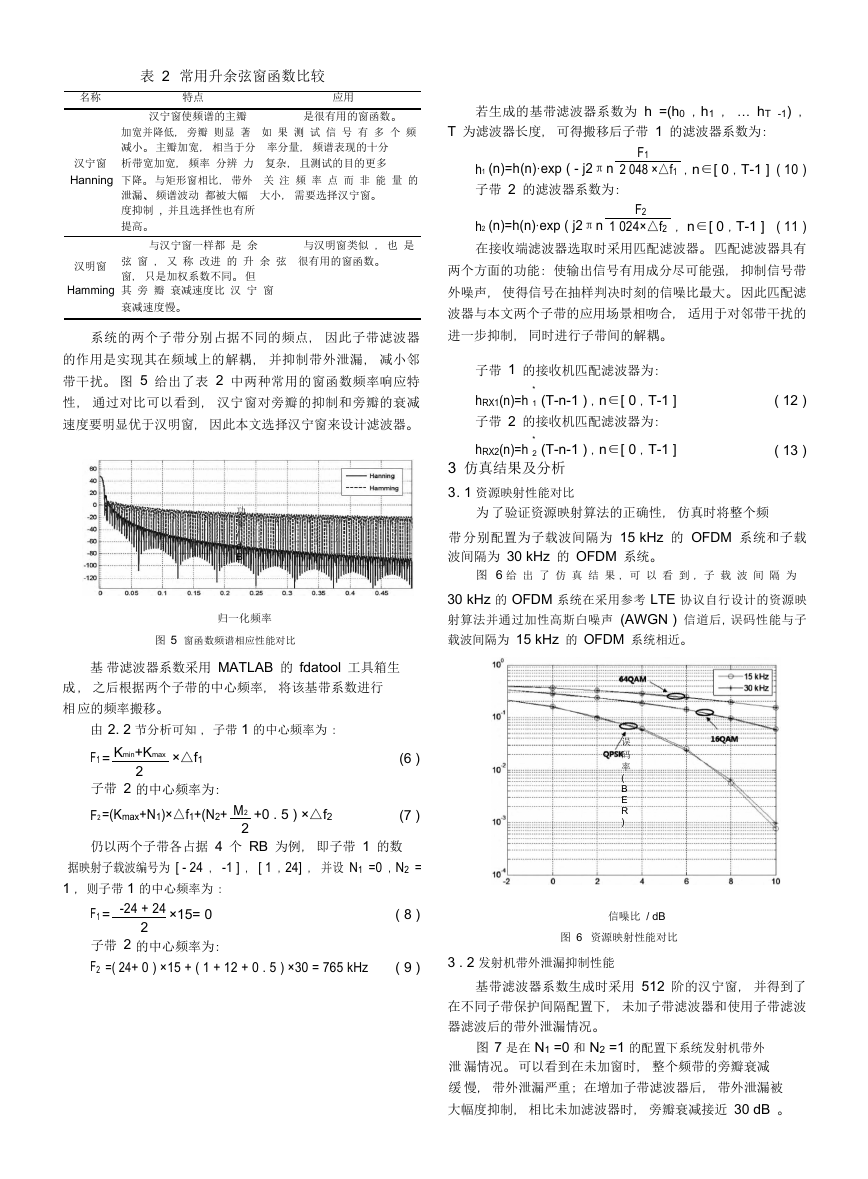

表 2 常用升余弦窗函数比较 名称 特点 应用 汉宁窗使频谱的主瓣 是很有用的窗函数。 加宽并降低， 旁瓣 则显 著 如 果 测 试 信 号 有 多 个 频 减小。 主瓣加宽， 相当于分 率分量， 频谱表现的十分 汉宁窗 析带宽加宽， 频率 分辨 力 复杂， 且测试的目的更多 Hanning 下降。 与矩形窗相比， 带外 关 注 频 率 点 而 非 能 量 的 泄漏、 频谱波动 都被大幅 大小， 需要选择汉宁窗。 度抑制 , 并且选择性也有所 提高。 与汉宁窗一样都 是 余 与汉明窗类似 ， 也 是 汉明窗 弦 窗 ， 又 称 改进 的 升 余 弦 很有用的窗函数。 窗， 只是加权系数不同。 但 Hamming 其 旁 瓣 衰减速度比 汉 宁 窗 衰减速度慢。 若生成的基带滤波器系数为 h =(h0 ，h1 ， … hT -1) ， T 为滤波器长度， 可得搬移后子带 1 的滤波器系数为： h1 (n)=h(n)·exp ( - j2πn 子带 2 的滤波器系数为： F1 2 048 ×△f1 ，n∈[ 0 ，T-1 ] ( 10 ) h2 (n)=h(n)·exp ( j2πn ( 11 ) 在接收端滤波器选取时采用匹配滤波器。 匹配滤波器具有 ， n∈[ 0 ，T-1 ] 1 024×△f2 F2 两个方面的功能： 使输出信号有用成分尽可能强， 抑制信号带 外噪声， 使得信号在抽样判决时刻的信噪比最大。 因此匹配滤 波器与本文两个子带的应用场景相吻合， 适用于对邻带干扰的 系统的两个子带分别占据不同的频点， 因此子带滤波器 进一步抑制， 同时进行子带间的解耦。 的作用是实现其在频域上的解耦， 并抑制带外泄漏， 减小邻 带干扰。 图 5 给出了表 2 中两种常用的窗函数频率响应特 性， 通过对比可以看到， 汉宁窗对旁瓣的抑制和旁瓣的衰减 速度要明显优于汉明窗， 因此本文选择汉宁窗来设计滤波器。 功 率 / d B 归一化频率 图 5 窗函数频谱相应性能对比 基 带滤波器系数采用 MATLAB 的 fdatool 工具箱生 成 ， 之后根据两个子带的中心频率， 将该基带系数进行 相 应的频率搬移。 子带 1 的接收机匹配滤波器为： * 1 hRX1(n)=h 子带 2 的接收机匹配滤波器为： (T-n-1 ) ，n∈[ 0 ，T-1 ] hRX2(n)=h (T-n-1 ) ，n∈[ 0 ，T-1 ] * 2 3 仿真结果及分析 3. 1 资源映射性能对比 ( 12 ) ( 13 ) 为 了验证资源映射算法的正确性， 仿真时将整个频 带 分别配置为子载波间隔为 15 kHz 的 OFDM 系统和子载 波间隔为 30 kHz 的 OFDM 系统。 图 6 给 出 了 仿 真 结 果 ， 可 以 看 到 ， 子 载 波 间 隔 为 30 kHz 的 OFDM 系统在采用参考 LTE 协议自行设计的资源映 射算法并通过加性高斯白噪声 (AWGN ) 信道后，误码性能与子 载波间隔为 15 kHz 的 OFDM 系统相近。 由 2. 2 节分析可知 ， 子带 1 的中心频率为 ： F1= Kmin+Kmax ×△f1 子带 2 的中心频率为： F2=(Kmax+N1)×△f1+(N2+ M2 +0 . 5 ) ×△f2 2 仍以两个子带各占据 4 个 RB 为例， 即子带 1 的数 据映射子载波编号为 [ - 24 ， -1 ] ， [ 1 ，24] ， 并设 N1 =0 ，N2 = 1 ， 则子带 1 的中心频率为 ： F1= -24 + 24 ×15= 0 ( 8 ) 子带 2 的中心频率为： F2 =( 24+ 0 ) ×15 + ( 1 + 12 + 0 . 5 ) ×30 = 765 kHz 2 2 (6 ) (7 ) 误 码 率 ( B E R ) 信噪比 / dB 图 6 资源映射性能对比 ( 9 ) 3 . 2 发射机带外泄漏抑制性能 基带滤波器系数生成时采用 512 阶的汉宁窗， 并得到了 在不同子带保护间隔配置下， 未加子带滤波器和使用子带滤波 器滤波后的带外泄漏情况。 图 7 是在 N1 =0 和 N2 =1 的配置下系统发射机带外 泄 漏情况。 可以看到在未加窗时， 整个频带的旁瓣衰减 缓 慢， 带外泄漏严重； 在增加子带滤波器后， 带外泄漏被 大幅度抑制， 相比未加滤波器时， 旁瓣衰减接近 30 dB 。 

19 B E R SNR / dB ( a ) N1 = 0 ， N2 = 1 B E R SNR / dB (b ) N1 = 0 ， N2 = 3 图 9 OFDM 系统和 F - OFDM 系统 BLER 性能对比 活 的参数配置， 因此具有更加广阔的应用场景。 发送端子带 滤波器的使用使得相邻子带间的带外泄漏得到了 有效的抑制， 接收端采用匹配滤波器完成各个子带的解耦。 通过仿真结果可以看到， 当存在邻带干扰时，F - OFDM 系统 的性能明显优于 OFDM 系统 。 功 率 / d B 归一化频率 图 7 N1 = 0 ， N2 = 1 发射机 OOB 性能 图 8 是在 N1 =0 和 N2 =3 的配置下系统发射机带外 泄 漏情况。 可以看到相比于 N1=0 、N2=1 的配置， 在 N2=3 时， 两个子带之间有明显的保护间隔。 在零频处， 子带 1 有一个凹陷， 是因为零频处的子载波并没有映射数据。 N1 = 0 ， N2 = 3 512 阶汉宁窗 功 率 / d B 归一化频率图 8 N1 = 0 ， N2 = 3 发射机 OOB 性能 3.3 OFDM 和 F-OFDM 系统性能对比 图 9 给出了在 ETU 3 km /h 的信道下 ， 不同的子带 保 护 间 隔 配 置 时 ，OFDM 和 F - OFDM 的 BLER 性 能 对 比 。 链 路 的 参 数 配 置 为 QPSK 调 制 、1/3 Turbo 码 率 ， 16QAM 调制 、1/2 Turbo 码率 和 64QAM 调制 、3/4 Turbo 码率。 可以看到 F - OFDM 系统通过子带滤波器对带外泄漏 的 抑制 ， 其 两个 子带 的 BLER 性 能优 于存 在邻 带干 扰 的 OFDM 系统。 图 9(a) 是在 N1=0 ，N2=1 的条件下两个子 带的性能对比； 图 9(b) 是在 N1 =0 ，N2 =3 的条件下两个 子带的性能对比。 从图 9(b) 可以看出当两个相邻子带之间的 保护间隔增大时，F - OFDM 系统的 BLER 值会进一步降 低， 当然这是以牺牲频谱利用率为代价的。 4 结论 OFDM 技术作为第 4 代无线通信中的主要波形技术， 有其 强大的优势， 但是却对定时偏差敏感， 且带外泄漏严重， 在整个 频带上只支持一种参数配置。 随着 5G 的到来，OFDM 波形技术已经不能满足灵活多变的业务需求， 此时 F - OFDM 技术应运而生， 支持各个子带上灵 

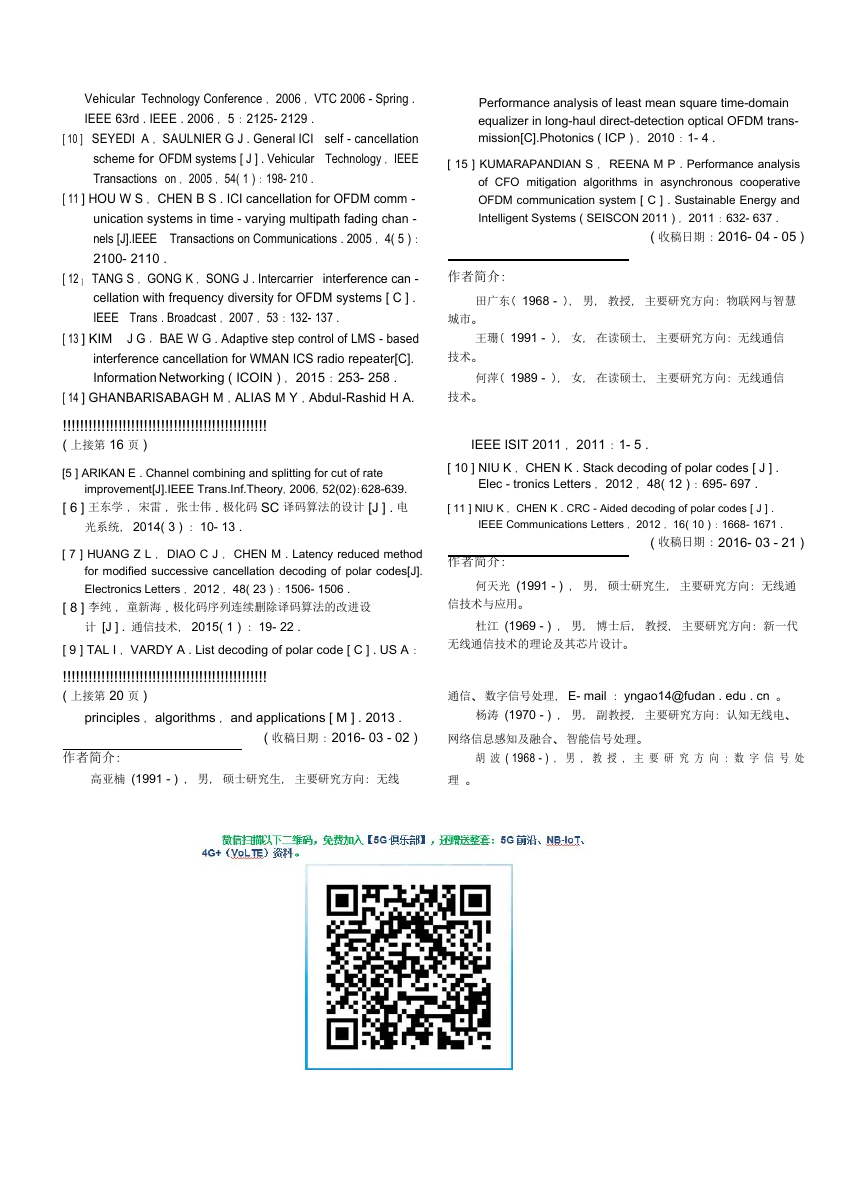

Vehicular Technology Conference ， 2006 ， VTC 2006 - Spring . IEEE 63rd . IEEE . 2006 ， 5 ： 2125- 2129 . [ 10 ] SEYEDI A ， SAULNIER G J . General ICI self - cancellation scheme for OFDM systems [ J ] . Vehicular Technology ， IEEE Transactions on ， 2005 ， 54( 1 ) ： 198- 210 . [ 11 ] HOU W S ， CHEN B S . ICI cancellation for OFDM comm - unication systems in time - varying multipath fading chan - nels [J].IEEE Transactions on Communications . 2005 ， 4( 5 ) ： 2100- 2110 . [ 12 ] TANG S ， GONG K ， SONG J . Intercarrier interference can - cellation with frequency diversity for OFDM systems [ C ] . IEEE Trans . Broadcast ， 2007 ， 53 ： 132- 137 . [ 13 ] KIM J G ， BAE W G . Adaptive step control of LMS - based interference cancellation for WMAN ICS radio repeater[C]. Information Networking ( ICOIN ) ， 2015 ： 253- 258 . [ 14 ] GHANBARISABAGH M ，ALIAS M Y ，Abdul-Rashid H A. !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! ( 上接第 16 页 ) [5 ] ARIKAN E . Channel combining and splitting for cut of rate improvement[J].IEEE Trans.Inf.Theory，2006，52(02)：628-639. [ 6 ] 王东学 ， 宋雷 ， 张士伟 . 极化码 SC 译码算法的设计 [J ] . 电 光系统， 2014( 3 ) ： 10- 13 . [ 7 ] HUANG Z L ， DIAO C J ， CHEN M . Latency reduced method for modified successive cancellation decoding of polar codes[J]. Electronics Letters ， 2012 ， 48( 23 ) ： 1506- 1506 . [ 8 ] 李纯 ， 童新海 . 极化码序列连续删除译码算法的改进设 计 [J ] . 通信技术， 2015( 1 ) ： 19- 22 . [ 9 ] TAL I ， VARDY A . List decoding of polar code [ C ] . US A ： !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! ( 上接第 20 页 ) principles ， algorithms ， and applications [ M ] . 2013 . Performance analysis of least mean square time-domain equalizer in long-haul direct-detection optical OFDM trans- mission[C].Photonics ( ICP ) ， 2010 ： 1- 4 . [ 15 ] KUMARAPANDIAN S ， REENA M P . Performance analysis of CFO mitigation algorithms in asynchronous cooperative OFDM communication system [ C ] . Sustainable Energy and Intelligent Systems ( SEISCON 2011 ) ， 2011 ： 632- 637 . ( 收稿日期 ： 2016- 04 - 05 ) 作者简介： 田广东（ 1968 - ）， 男， 教授， 主要研究方向： 物联网与智慧 城市。 王珊（ 1991 - ）， 女， 在读硕士， 主要研究方向： 无线通信 技术。 何萍（ 1989 - ）， 女， 在读硕士， 主要研究方向： 无线通信 技术。 IEEE ISIT 2011 ， 2011 ： 1- 5 . [ 10 ] NIU K ， CHEN K . Stack decoding of polar codes [ J ] . Elec - tronics Letters ， 2012 ， 48( 12 ) ： 695- 697 . [ 11 ] NIU K ， CHEN K . CRC - Aided decoding of polar codes [ J ] . IEEE Communications Letters ， 2012 ， 16( 10 ) ： 1668- 1671 . ( 收稿日期 ： 2016- 03 - 21 ) 作者简介： 何天光 (1991 - ) ， 男， 硕士研究生， 主要研究方向： 无线通 信技术与应用。 杜江 (1969 - ) ， 男， 博士后， 教授， 主要研究方向： 新一代 无线通信技术的理论及其芯片设计。 通信、 数字信号处理， E- mail ： yngao14@fudan . edu . cn 。 杨涛 (1970 - ) ， 男， 副教授， 主要研究方向： 认知无线电、 作者简介： 胡 波 ( 1968 - ) ， 男 ， 教 授 ， 主 要 研 究 方 向 ： 数 字 信 号 处 ( 收稿日期 ： 2016- 03 - 02 ) 网络信息感知及融合、 智能信号处理。 高亚楠 (1991 - ) ， 男， 硕士研究生， 主要研究方向： 无线 理 。 !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! 德州仪器（TI）为电源工程师提 供电源管理实验室套件系列 2016 年 6 月 22 日 ， 德州仪器 （ TI ） 推出 TI 电源管理实验室套件 (TI - PMLK ) 系列 ， 为工程专业学生和行业专家拉近了电源原理与实 际应用间的差距。 该套件是首款为大学教育和职业发展打造的全新电源管理培训工具包。 所有的电子系统都需要一个电源解决方案。 电源需求的增长意味着对高度熟练的电源工程师的需求也将迎来激增。 TI 提供一系列的实验室 套件以满足这方面的需求， 这些实验室套件用系统级推理与论证提供实际操作的电源管理学习经验。 TI - PMLK 是一款综合 、 易于使用且多用途的工具 ， 帮助营造一个简便快捷的学习环境 ， 从而使学生们能够将实验室中获得的实践学习经 验应用于他们的电源解决方案设计方面。 每个实验室套件包括一个评估板和一本实验室试验手册， 其中包含主要电源转换器拓扑、 原理、 案例 研究和一组独特实验集， 以便快速理解实际应用中所需要的电源。 TI - PMLK 系列包括行业中最常见的电源解决方案： 降压式、 线性稳压器 (LDO ) 、 升压和即将推出的降压 - 升压。 电路板和实验系列可帮助强化多门电气工程课程中的基础理论， 同时也被用于训练行业专家， 帮助他们在设计中做出明智的电源决定。 TI- PMLK 可以通过模块化的方式实现系统教学， 以满足课程或课业需要， 也可将行业内的工程设计培训变得更为便利， 以解决特定的应用挑战。
