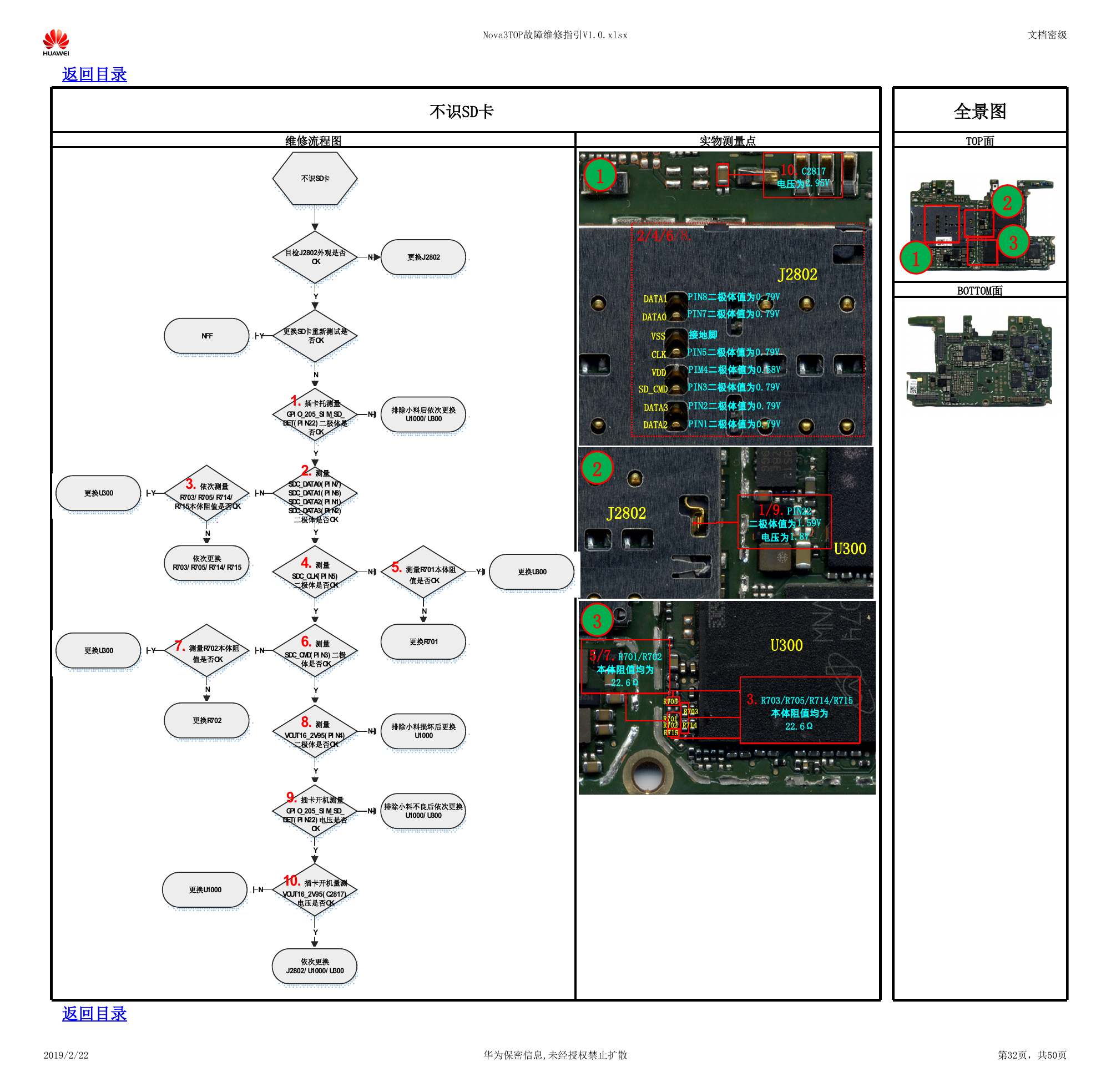

Nova3TOP故障维修指引V1.0.xlsx 文档密级 全景图 TOP面 2 3 BOTTOM面 返回目录 不识SD卡 维修流程图 实物测量点 10.C2817 电压为2.95V 2/4/6/8. J2802 1 DATA1 DATA0 VSS CLK VDD SD_CMD DATA3 DATA2 PIN8二极体值为0.79V PIN7二极体值为0.79V 接地脚 PIN5二极体值为0.79V PIM4二极体值为0.58V PIN3二极体值为0.79V PIN2二极体值为0.79V PIN1二极体值为0.79V J2802 1/9.PIN22 二极体值为1.59V 电压为1.8V U300 1 2 3 5/7.R701/R702 本体阻值均为 22.6Ω U300 R705 R701 R702 R715 R703 R714 3.R703/R705/R714/R715 本体阻值均为 22.6Ω 返回目录 2019/2/22 华为保密信息,未经授权禁止扩散 第32页，共50页 不识SD卡目检J2802外观是否OK更换J2802N更换SD卡重新测试是否OKYYNFFN2.测量SDC_DATA0(PIN7)SDC_DATA1(PIN8)SDC_DATA2(PIN1)SDC_DATA3(PIN2)二极体是否OKN3.依次测量R703/R705/R714/R715本体阻值是否OKN依次更换R703/R705/R714/R715Y更换U300Y4.测量SDC_CLK(PIN5)二极体是否OKN5.测量R701本体阻值是否OKN更换R701Y更换U300Y6.测量SDC_CMD(PIN3)二极体是否OKN7.测量R702本体阻值是否OKN更换R702Y更换U300Y1.插卡托测量GPIO_205_SIM_SD_DET(PIN22)二极体是否OKYN排除小料后依次更换U1000/U3008.测量VOUT16_2V95(PIN4)二极体是否OKNY排除小料损坏后更换U100010.插卡开机量测VOUT16_2V95(C2817)电压是否OKN更换U1000Y依次更换J2802/U1000/U3009.插卡开机测量GPIO_205_SIM_SD_DET(PIN22)电压是否OKYN排除小料不良后依次更换U1000/U300
