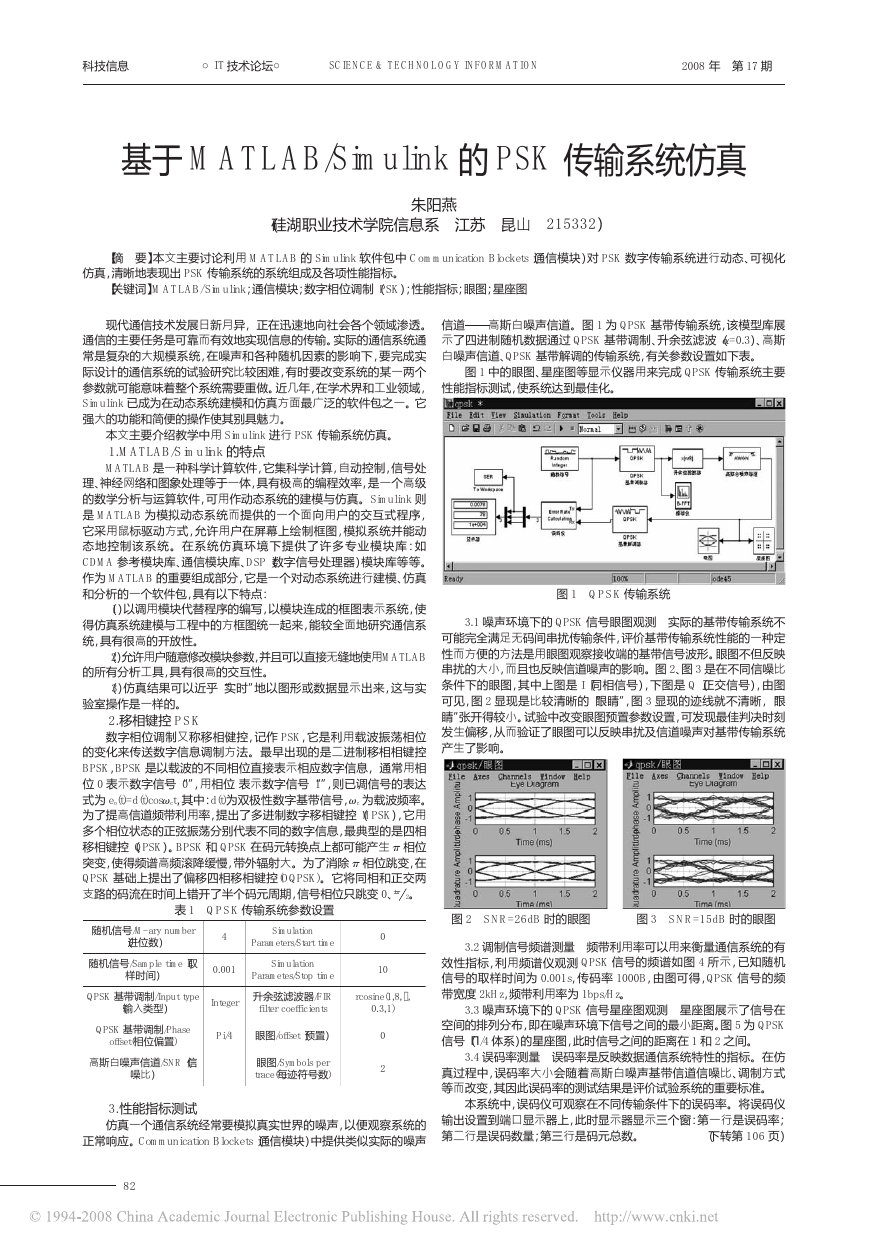

科技信息 ○IT 技术论坛○ SCIENCE & TECHNOLOGY INFORMATION 2008 年 第 17 期 基于 MATLAB/Simulink 的 PSK 传输系统仿真 （硅湖职业技术学院信息系 江苏 昆山 215332） 朱阳燕 【摘 要】本文主要讨论利用 MATLAB 的 Simulink 软件包中 Communication Blockets（通信模块）对 PSK 数字传输系统进行动态、可视化 仿真，清晰地表现出 PSK 传输系统的系统组成及各项性能指标。 【关键词】MATLAB/ Simulink；通信模块；数字相位调制（PSK）；性能指标；眼图；星座图 现代通信技术发展日新月异，正在迅速地向社会各个领域渗透。 通信的主要任务是可靠而有效地实现信息的传输。实际的通信系统通 常是复杂的大规模系统，在噪声和各种随机因素的影响下，要完成实 际设计的通信系统的试验研究比较困难，有时要改变系统的某一两个 参数就可能意味着整个系统需要重做。近几年，在学术界和工业领域， Simulink 已成为在动态系统建模和仿真方面最广泛的软件包之一。它 强大的功能和简便的操作使其别具魅力。 本文主要介绍教学中用 Simulink 进行 PSK 传输系统仿真。 1.MATLAB/Simulink 的特点 MATLAB 是一种科学计算软件，它集科学计算，自动控制，信号处 理、神经网络和图象处理等于一体，具有极高的编程效率，是一个高级 的数学分析与运算软件，可用作动态系统的建模与仿真。Simulink 则 是 MATLAB 为模拟动态系统而提供的一个面向用户的交互式程序， 它采用鼠标驱动方式，允许用户在屏幕上绘制框图，模拟系统并能动 态地控制该系统。在系统仿真环境下提供了许多专业模块库：如 CDMA 参考模块库、通信模块库、DSP（数字信号处理器）模块库等等。 作为 MATLAB 的重要组成部分，它是一个对动态系统进行建模、仿真 和分析的一个软件包，具有以下特点： （1）以调用模块代替程序的编写，以模块连成的框图表示系统，使 得仿真系统建模与工程中的方框图统一起来，能较全面地研究通信系 统，具有很高的开放性。 （2）允许用户随意修改模块参数，并且可以直接无缝地使用MATLAB 的所有分析工具，具有很高的交互性。 （3）仿真结果可以近乎“实时”地以图形或数据显示出来，这与实 验室操作是一样的。 2.移相键控 PSK 数字相位调制又称移相健控，记作 PSK，它是利用载波振荡相位 的变化来传送数字信息调制方法。最早出现的是二进制移相相键控 BPSK，BPSK 是以载波的不同相位直接表示相应数字信息，通常用相 位 0 表示数字信号“0”，用相位 表示数字信号“1”，则已调信号的表达 式为 eo(t)=d(t)cos!ct，其中：d(t)为双极性数字基带信号，!c 为载波频率。 为了提高信道频带利用率，提出了多进制数字移相键控（MPSK），它用 多个相位状态的正弦振荡分别代表不同的数字信息，最典型的是四相 移相键控（QPSK）。BPSK 和 QPSK 在码元转换点上都可能产生 " 相位 突变，使得频谱高频滚降缓慢，带外辐射大。为了消除 " 相位跳变，在 QPSK 基础上提出了偏移四相移相键控(OQPSK)。它将同相和正交两 支路的码流在时间上错开了半个码元周期，信号相位只跳变 0、±" 2。 表 1 QPSK 传输系统参数设置 随机信号/M- ary number （进位数） 4 Simulation Parameters/Start time 随机信号/Sample time（取 样时间） 0.001 Simulation Parametes/Stop time 0 10 QPSK 基带调制/Input type （输入类型） Integer 升余弦滤波器/FIR filter coefficients rcosine(1,8,[], 0.3,1) QPSK 基带调制/Phase offset(相位偏置) 高斯白噪声信道/SNR（信 噪比） Pi/4 眼图/offset（预置） 眼图/Symbols per trace(每迹符号数) 0 2 3.性能指标测试 仿真一个通信系统经常要模拟真实世界的噪声，以便观察系统的 正常响应。Communication Blockets（通信模块）中提供类似实际的噪声 82 信道———高斯白噪声信道。图 1 为 QPSK 基带传输系统，该模型库展 示了四进制随机数据通过 QPSK 基带调制、升余弦滤波（#=0.3）、高斯 白噪声信道、QPSK 基带解调的传输系统，有关参数设置如下表。 图 1 中的眼图、星座图等显示仪器用来完成 QPSK 传输系统主要 性能指标测试，使系统达到最佳化。 图 1 QPSK 传输系统 3.1 噪声环境下的 QPSK 信号眼图观测 实际的基带传输系统不 可能完全满足无码间串扰传输条件，评价基带传输系统性能的一种定 性而方便的方法是用眼图观察接收端的基带信号波形。眼图不但反映 串扰的大小，而且也反映信道噪声的影响。图 2、图 3 是在不同信噪比 条件下的眼图，其中上图是 I（同相信号），下图是 Q（正交信号），由图 可见，图 2 显现是比较清晰的“眼睛”，图 3 显现的迹线就不清晰，“眼 睛”张开得较小。试验中改变眼图预置参数设置，可发现最佳判决时刻 发生偏移，从而验证了眼图可以反映串扰及信道噪声对基带传输系统 产生了影响。 图 2 SNR=26dB 时的眼图 图 3 SNR=15dB 时的眼图 3.2 调制信号频谱测量 频带利用率可以用来衡量通信系统的有 效性指标，利用频谱仪观测 QPSK 信号的频谱如图 4 所示，已知随机 信号的取样时间为 0.001s，传码率 1000B，由图可得，QPSK 信号的频 带宽度 2kHz，频带利用率为 1bps/Hz。 3.3 噪声环境下的 QPSK 信号星座图观测 星座图展示了信号在 空间的排列分布，即在噪声环境下信号之间的最小距离。图 5 为 QPSK 信号（Π/4 体系）的星座图，此时信号之间的距离在 1 和 2 之间。 3.4 误码率测量 误码率是反映数据通信系统特性的指标。在仿 真过程中，误码率大小会随着高斯白噪声基带信道信噪比、调制方式 等而改变，其因此误码率的测试结果是评价试验系统的重要标准。 本系统中，误码仪可观察在不同传输条件下的误码率。将误码仪 输出设置到端口显示器上，此时显示器显示三个窗：第一行是误码率； （下转第 106 页） 第二行是误码数量；第三行是码元总数。 
