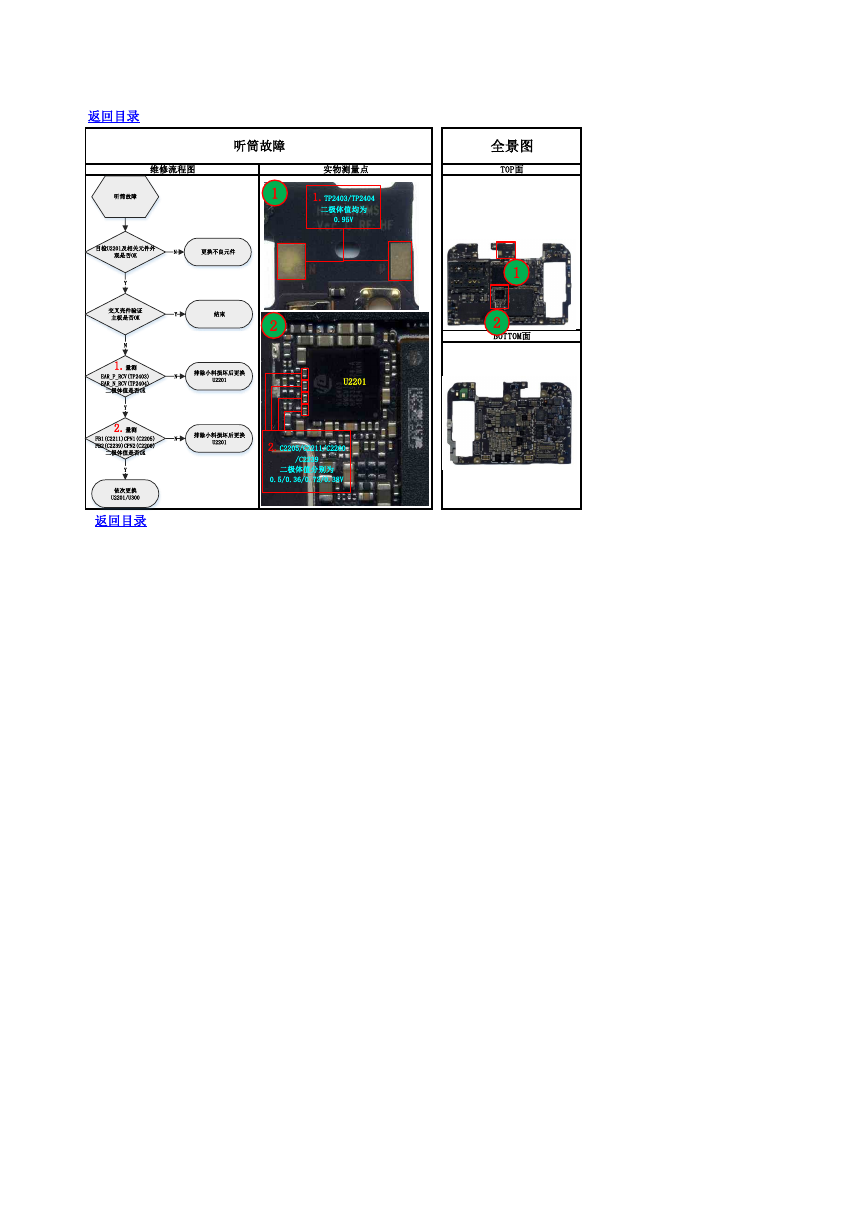

华为Magic2 原厂图 维修流程图 听筒故障.pdf
全景图
TOP面
1
2
BOTTOM面
返回目录
听筒故障
维修流程图
实物测量点
1.TP2403/TP2404
二极体值均为
0.95V
1
2
U2201
2.C2205/C2211/C2200
/C2239
二极体值分别为
0.5/0.36/0.72/0.38V
返回目录
NY结束N更换不良元件YN排除小料损坏后更换U2201听筒故障交叉壳件验证主板是否OK目检U2201及相关元件外观是否OK排除小料损坏后更换U2201YYN1.量测EAR_P_RCV(TP2403)EAR_N_RCV(TP2404)二极体值是否OK 2.量测FB1(C2211)CPN1(C2205)FB2(C2239)CPN2(C2200)二极体值是否OK依次更换U2201/U300
