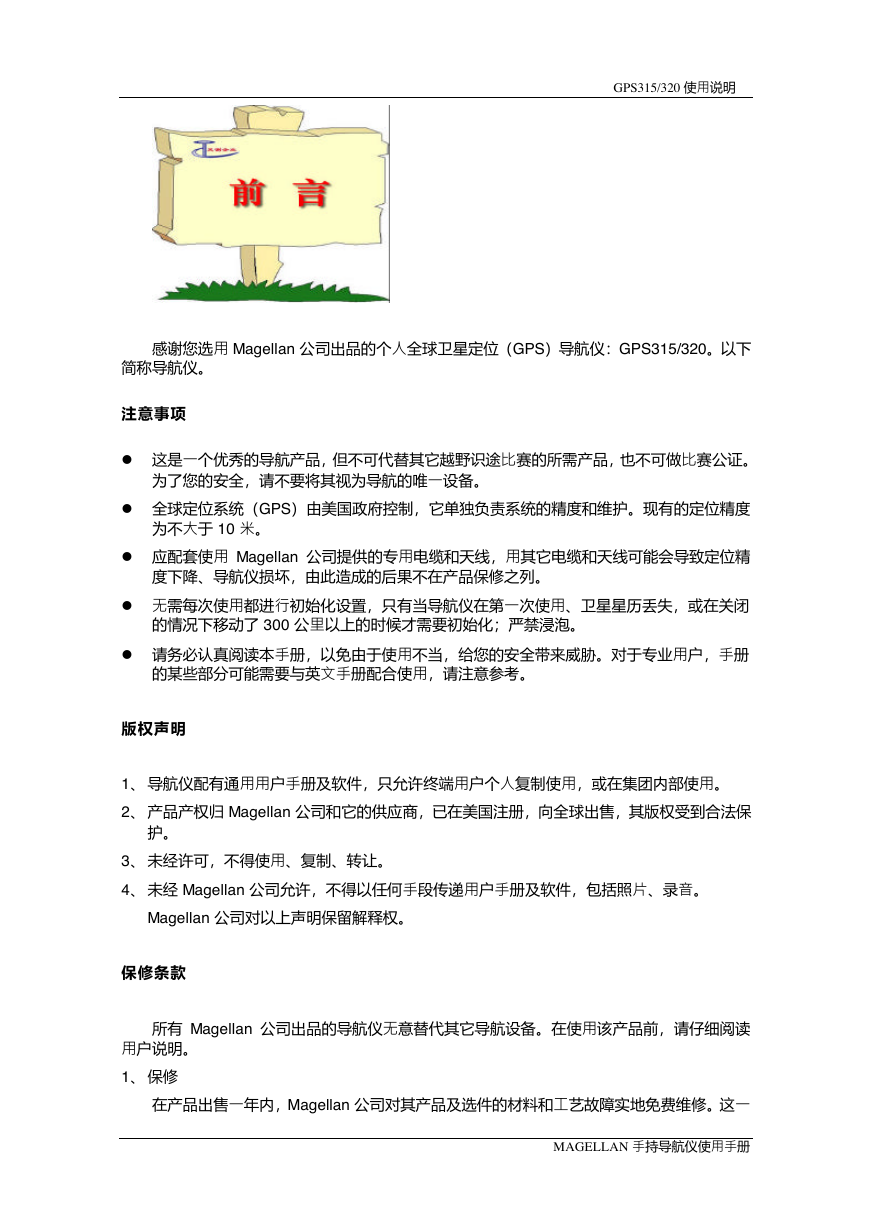

GPS315/320 使用说明感谢您选用 Magellan 公司出品的个人全球卫星定位（GPS）导航仪：GPS315/320。以下简称导航仪。注意事项 l 这是一个优秀的导航产品，但不可代替其它越野识途比赛的所需产品，也不可做比赛公证。为了您的安全，请不要将其视为导航的唯一设备。 l 全球定位系统（GPS）由美国政府控制，它单独负责系统的精度和维护。现有的定位精度为不大于 10 米。 l 应配套使用 Magellan 公司提供的专用电缆和天线，用其它电缆和天线可能会导致定位精度下降、导航仪损坏，由此造成的后果不在产品保修之列。 l 无需每次使用都进行初始化设置，只有当导航仪在第一次使用、卫星星历丢失，或在关闭的情况下移动了 300 公里以上的时候才需要初始化；严禁浸泡。 l 请务必认真阅读本手册，以免由于使用不当，给您的安全带来威胁。对于专业用户，手册的某些部分可能需要与英文手册配合使用，请注意参考。版权声明 1、导航仪配有通用用户手册及软件，只允许终端用户个人复制使用，或在集团内部使用。 2、产品产权归 Magellan 公司和它的供应商，已在美国注册，向全球出售，其版权受到合法保护。 3、未经许可，不得使用、复制、转让。 4、未经 Magellan 公司允许，不得以任何手段传递用户手册及软件，包括照片、录音。 Magellan 公司对以上声明保留解释权。保修条款所有 Magellan 公司出品的导航仪无意替代其它导航设备。在使用该产品前，请仔细阅读用户说明。 1、保修在产品出售一年内，Magellan 公司对其产品及选件的材料和工艺故障实地免费维修。这一 MAGELLAN 手持导航仪使用手册

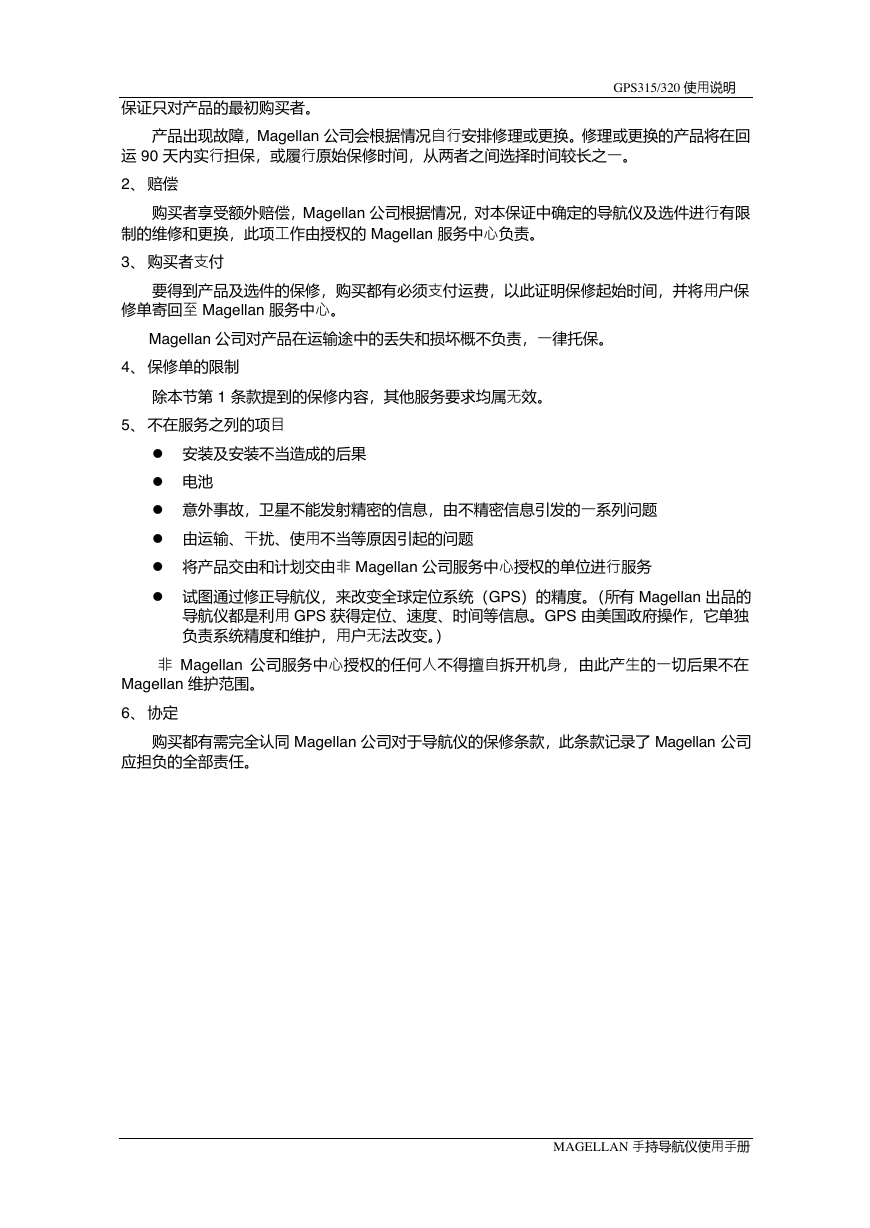

保证只对产品的最初购买者。产品出现故障，Magellan 公司会根据情况自行安排修理或更换。修理或更换的产品将在回运 90 天内实行担保，或履行原始保修时间，从两者之间选择时间较长之一。 GPS315/320 使用说明 2、赔偿购买者享受额外赔偿，Magellan 公司根据情况，对本保证中确定的导航仪及选件进行有限制的维修和更换，此项工作由授权的 Magellan 服务中心负责。 3、购买者支付要得到产品及选件的保修，购买都有必须支付运费，以此证明保修起始时间，并将用户保修单寄回至 Magellan 服务中心。 Magellan 公司对产品在运输途中的丢失和损坏概不负责，一律托保。 4、保修单的限制除本节第 1 条款提到的保修内容，其他服务要求均属无效。 5、不在服务之列的项目 l 安装及安装不当造成的后果 l 电池 l 意外事故，卫星不能发射精密的信息，由不精密信息引发的一系列问题 l 由运输、干扰、使用不当等原因引起的问题 l 将产品交由和计划交由非 Magellan 公司服务中心授权的单位进行服务 l 试图通过修正导航仪，来改变全球定位系统（GPS）的精度。（所有 Magellan 出品的导航仪都是利用 GPS 获得定位、速度、时间等信息。GPS 由美国政府操作，它单独负责系统精度和维护，用户无法改变。）非 Magellan 公司服务中心授权的任何人不得擅自拆开机身，由此产生的一切后果不在 Magellan 维护范围。 6、协定购买都有需完全认同 Magellan 公司对于导航仪的保修条款，此条款记录了 Magellan 公司应担负的全部责任。 MAGELLAN 手持导航仪使用手册

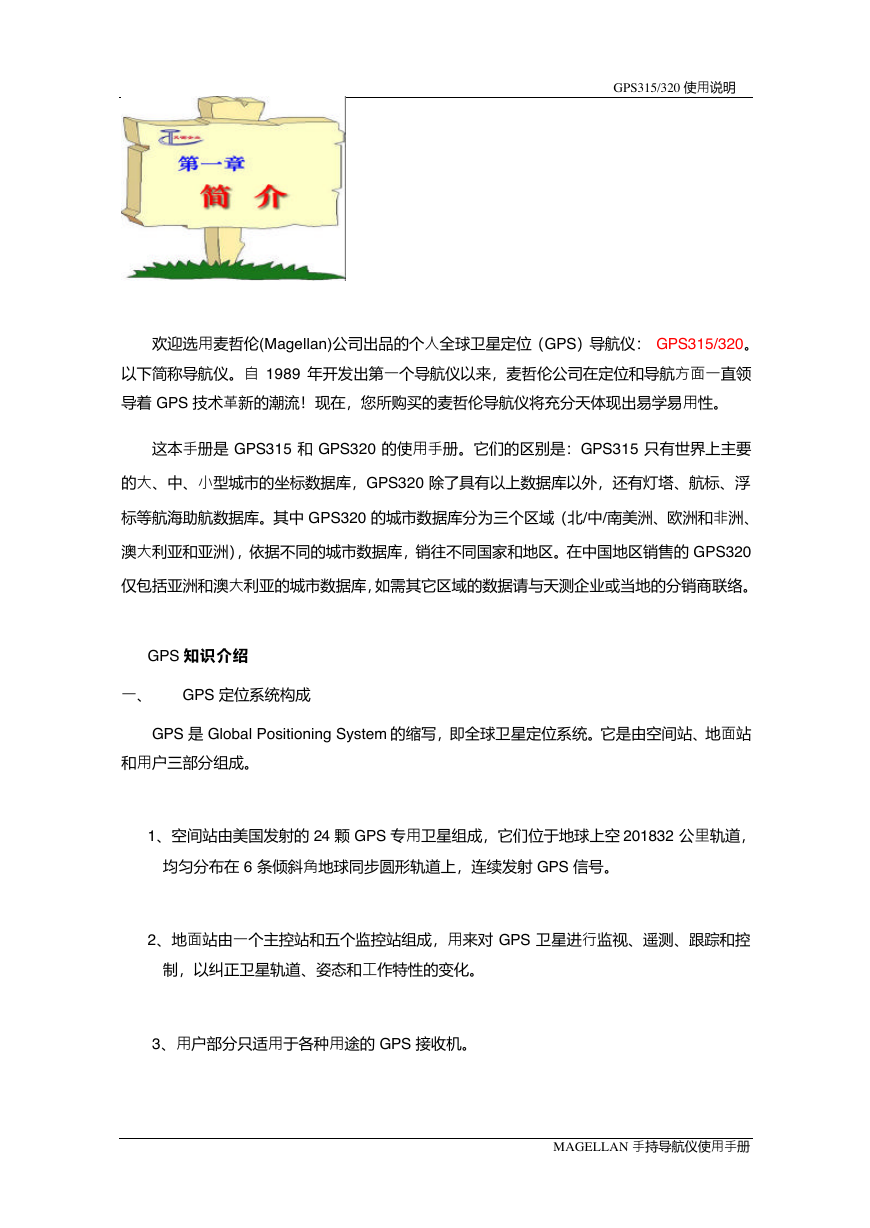

GPS315/320 使用说明欢迎选用麦哲伦(Magellan)公司出品的个人全球卫星定位（GPS）导航仪： GPS315/320。以下简称导航仪。自 1989 年开发出第一个导航仪以来，麦哲伦公司在定位和导航方面一直领导着 GPS 技术革新的潮流！现在，您所购买的麦哲伦导航仪将充分天体现出易学易用性。这本手册是 GPS315 和 GPS320 的使用手册。它们的区别是：GPS315 只有世界上主要的大、中、小型城市的坐标数据库，GPS320 除了具有以上数据库以外，还有灯塔、航标、浮标等航海助航数据库。其中 GPS320 的城市数据库分为三个区域（北/中/南美洲、欧洲和非洲、澳大利亚和亚洲），依据不同的城市数据库，销往不同国家和地区。在中国地区销售的 GPS320 仅包括亚洲和澳大利亚的城市数据库，如需其它区域的数据请与天测企业或当地的分销商联络。 GPS 知识介绍一、 GPS 定位系统构成 GPS 是 Global Positioning System 的缩写，即全球卫星定位系统。它是由空间站、地面站和用户三部分组成。 1、空间站由美国发射的 24 颗 GPS 专用卫星组成，它们位于地球上空 201832 公里轨道，均匀分布在 6 条倾斜角地球同步圆形轨道上，连续发射 GPS 信号。 2、地面站由一个主控站和五个监控站组成，用来对 GPS 卫星进行监视、遥测、跟踪和控制，以纠正卫星轨道、姿态和工作特性的变化。 3、用户部分只适用于各种用途的 GPS 接收机。 MAGELLAN 手持导航仪使用手册

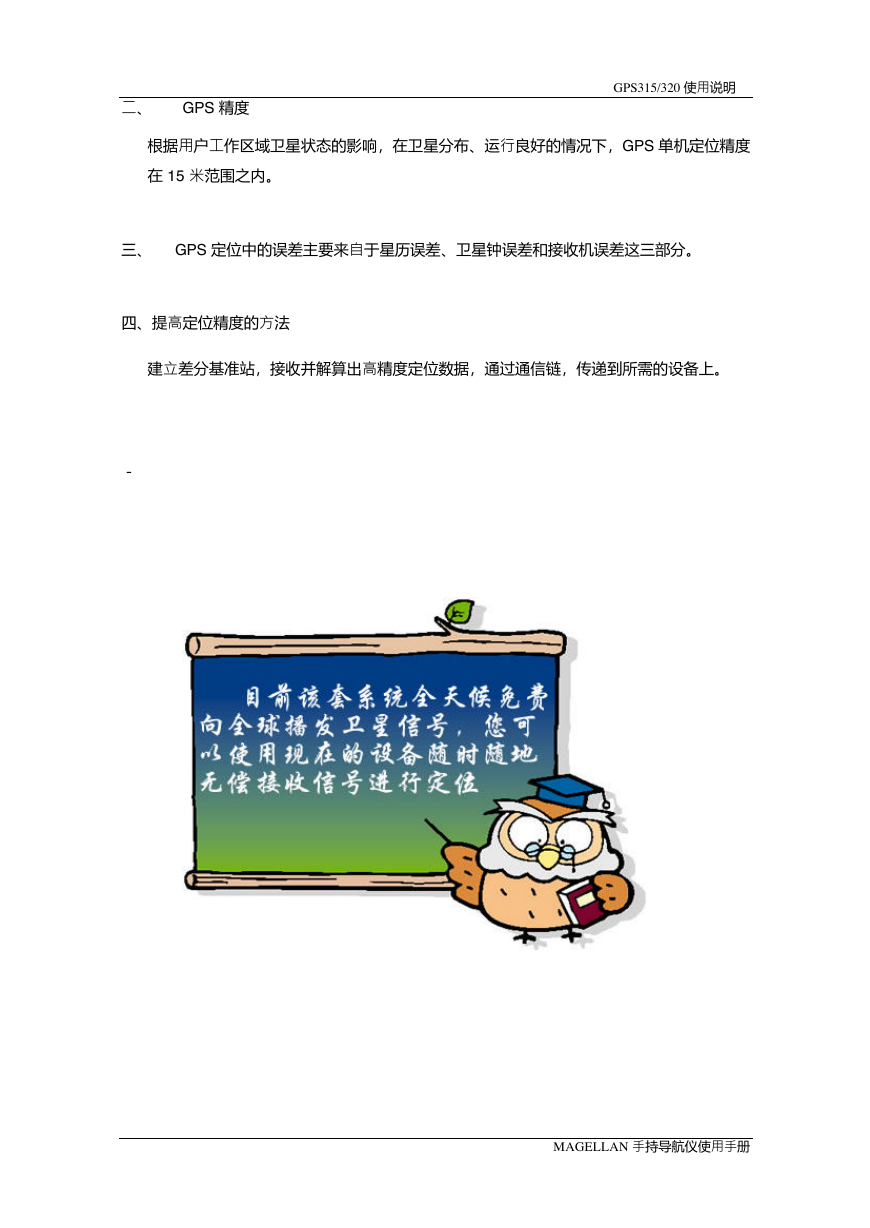

二、 GPS 精度 GPS315/320 使用说明根据用户工作区域卫星状态的影响，在卫星分布、运行良好的情况下，GPS 单机定位精度在 15 米范围之内。三、 GPS 定位中的误差主要来自于星历误差、卫星钟误差和接收机误差这三部分。四、提高定位精度的方法建立差分基准站，接收并解算出高精度定位数据，通过通信链，传递到所需的设备上。－ MAGELLAN 手持导航仪使用手册

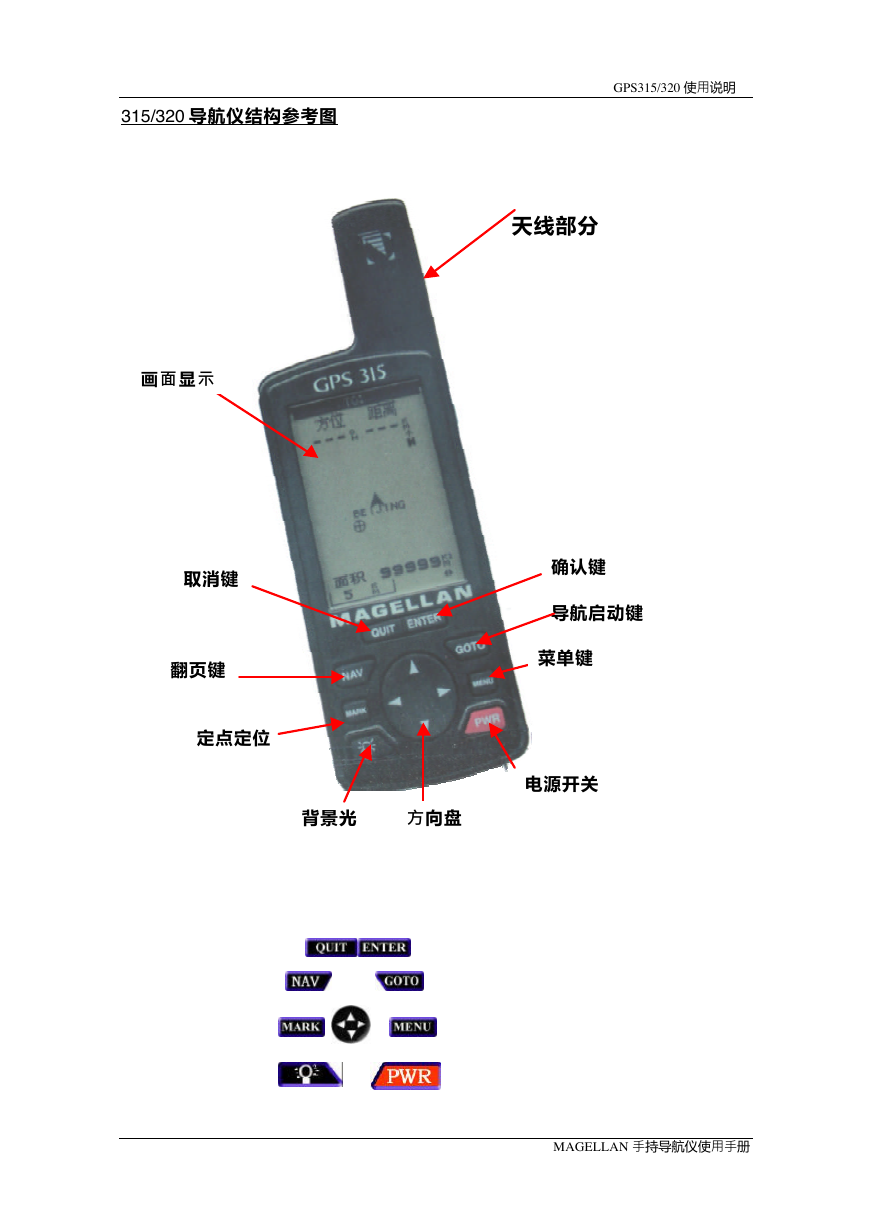

315/320 导航仪结构参考图 GPS315/320 使用说明天线部分确认键导航启动键菜单键背景光方向盘电源开关画面显示取消键翻页键定点定位 MAGELLAN 手持导航仪使用手册

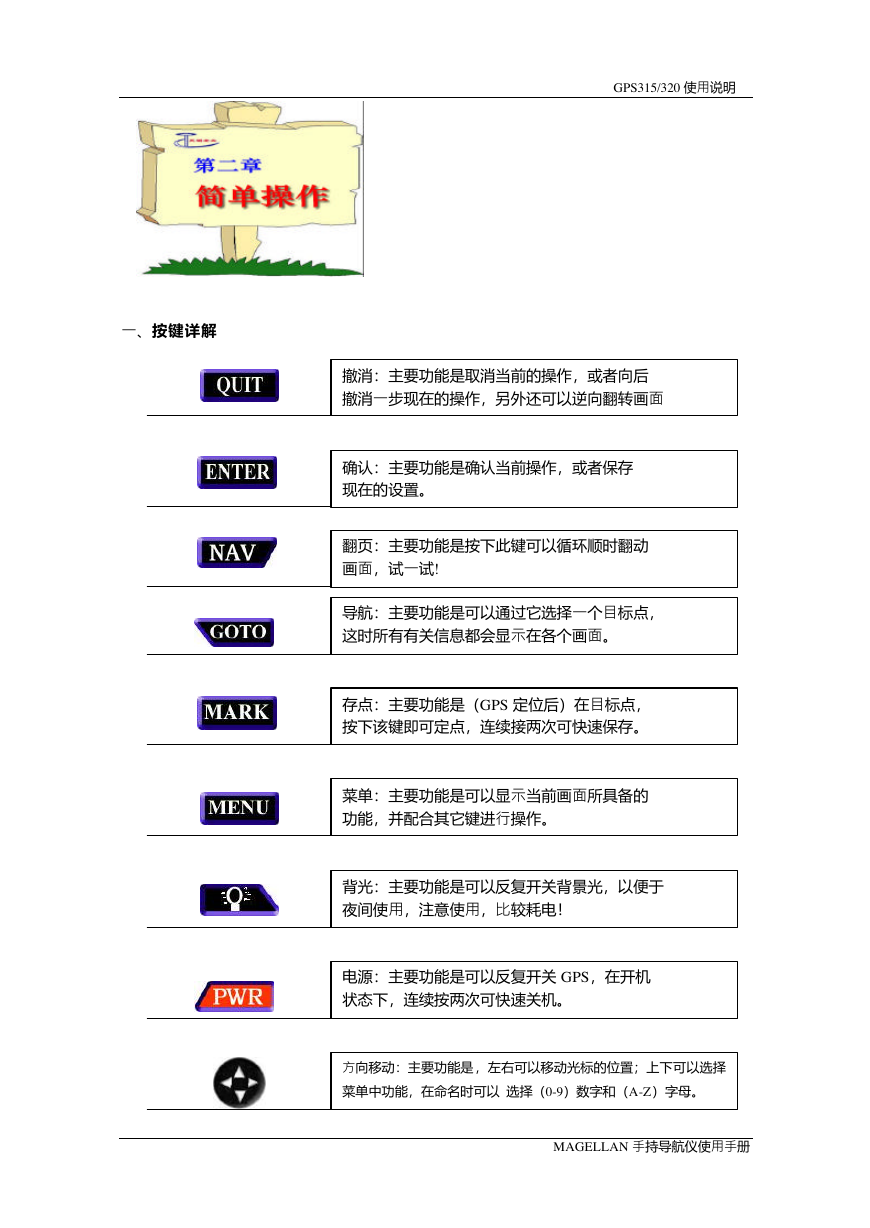

GPS315/320 使用说明一、按键详解撤消：主要功能是取消当前的操作，或者向后撤消一步现在的操作，另外还可以逆向翻转画面确认：主要功能是确认当前操作，或者保存现在的设置。翻页：主要功能是按下此键可以循环顺时翻动画面，试一试! 导航：主要功能是可以通过它选择一个目标点，这时所有有关信息都会显示在各个画面。存点：主要功能是（GPS 定位后）在目标点，按下该键即可定点，连续接两次可快速保存。菜单：主要功能是可以显示当前画面所具备的功能，并配合其它键进行操作。背光：主要功能是可以反复开关背景光，以便于夜间使用，注意使用，比较耗电！电源：主要功能是可以反复开关 GPS，在开机状态下，连续按两次可快速关机。方向移动：主要功能是，左右可以移动光标的位置；上下可以选择菜单中功能，在命名时可以选择（0-9）数字和（A-Z）字母。 MAGELLAN 手持导航仪使用手册

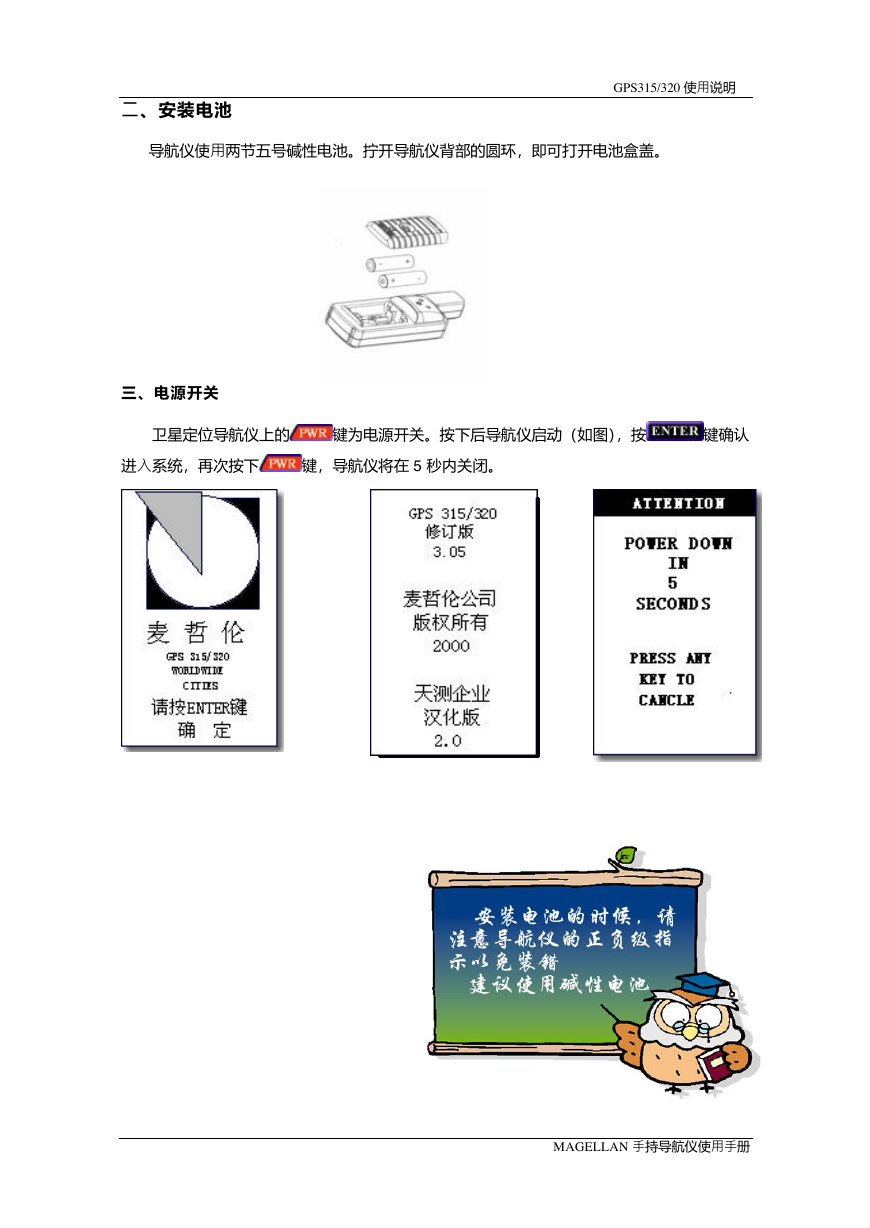

二、安装电池 GPS315/320 使用说明导航仪使用两节五号碱性电池。拧开导航仪背部的圆环，即可打开电池盒盖。三、电源开关卫星定位导航仪上的键为电源开关。按下后导航仪启动（如图），按键确认进入系统，再次按下键，导航仪将在 5 秒内关闭。 MAGELLAN 手持导航仪使用手册

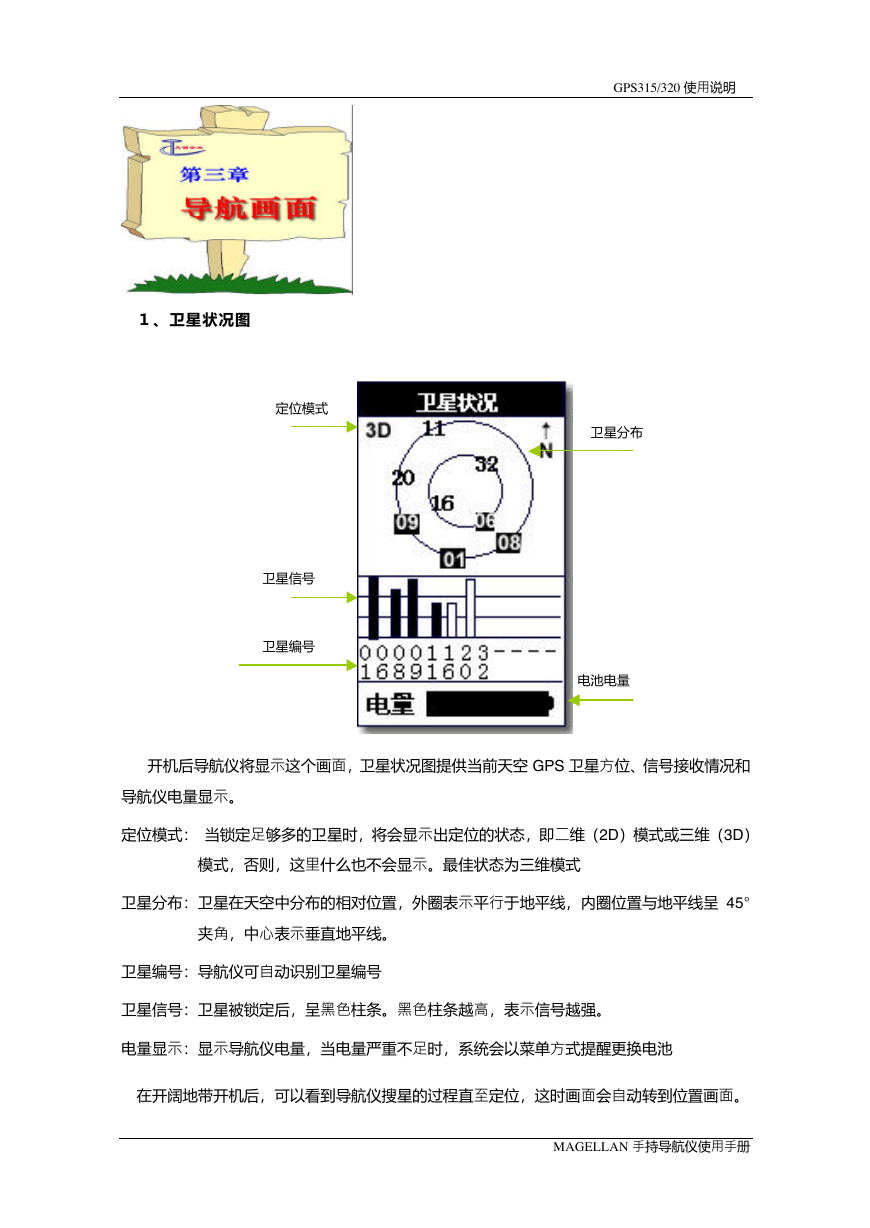

GPS315/320 使用说明１、卫星状况图定位模式卫星信号卫星编号卫星分布电池电量开机后导航仪将显示这个画面，卫星状况图提供当前天空 GPS 卫星方位、信号接收情况和导航仪电量显示。定位模式：当锁定足够多的卫星时，将会显示出定位的状态，即二维（2D）模式或三维（3D）模式，否则，这里什么也不会显示。最佳状态为三维模式卫星分布：卫星在天空中分布的相对位置，外圈表示平行于地平线，内圈位置与地平线呈 45 夹角，中心表示垂直地平线。卫星编号：导航仪可自动识别卫星编号卫星信号：卫星被锁定后，呈黑色柱条。黑色柱条越高，表示信号越强。电量显示：显示导航仪电量，当电量严重不足时，系统会以菜单方式提醒更换电池在开阔地带开机后，可以看到导航仪搜星的过程直至定位，这时画面会自动转到位置画面。 MAGELLAN 手持导航仪使用手册
