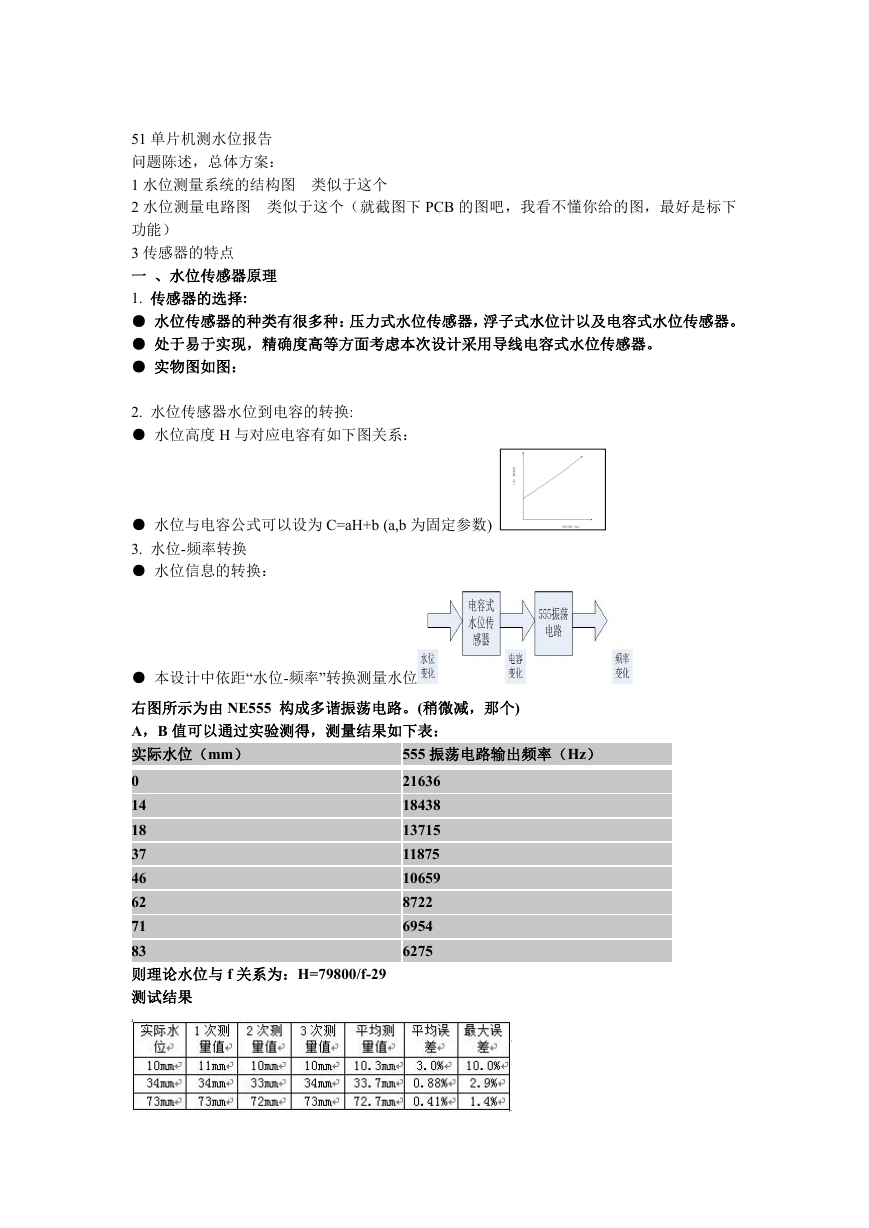

51 单片机测水位报告 问题陈述，总体方案： 1 水位测量系统的结构图 类似于这个 2 水位测量电路图 类似于这个（就截图下 PCB 的图吧，我看不懂你给的图，最好是标下 功能） 3 传感器的特点 一 、水位传感器原理 1. 传感器的选择: ● 水位传感器的种类有很多种：压力式水位传感器，浮子式水位计以及电容式水位传感器。 ● 处于易于实现，精确度高等方面考虑本次设计采用导线电容式水位传感器。 ● 实物图如图： 2. 水位传感器水位到电容的转换: ● 水位高度 H 与对应电容有如下图关系： ● 水位与电容公式可以设为 C=aH+b (a,b 为固定参数) 3. 水位-频率转换 ● 水位信息的转换： ● 本设计中依距“水位-频率”转换测量水位 右图所示为由 NE555 构成多谐振荡电路。(稍微减，那个) A，B 值可以通过实验测得，测量结果如下表： 实际水位（mm） 0 14 18 37 46 62 71 83 则理论水位与 f 关系为：H=79800/f-29 测试结果 555 振荡电路输出频率（Hz） 21636 18438 13715 11875 10659 8722 6954 6275 

实际测试结果：测量精度为毫米量级，误差在±10%之内，达到原定设计指标。（根据刘瑞 龙的指标） 2.2.4 4 液晶显示器（介绍，照片，还有些你） 软件设计 整个系统的功能是由硬件电路配合软件来实现的，当硬件基本定型后，软件的功能也就基本 定了下来。 主程序流程图如图 主程序的源程序 液晶显示程序
