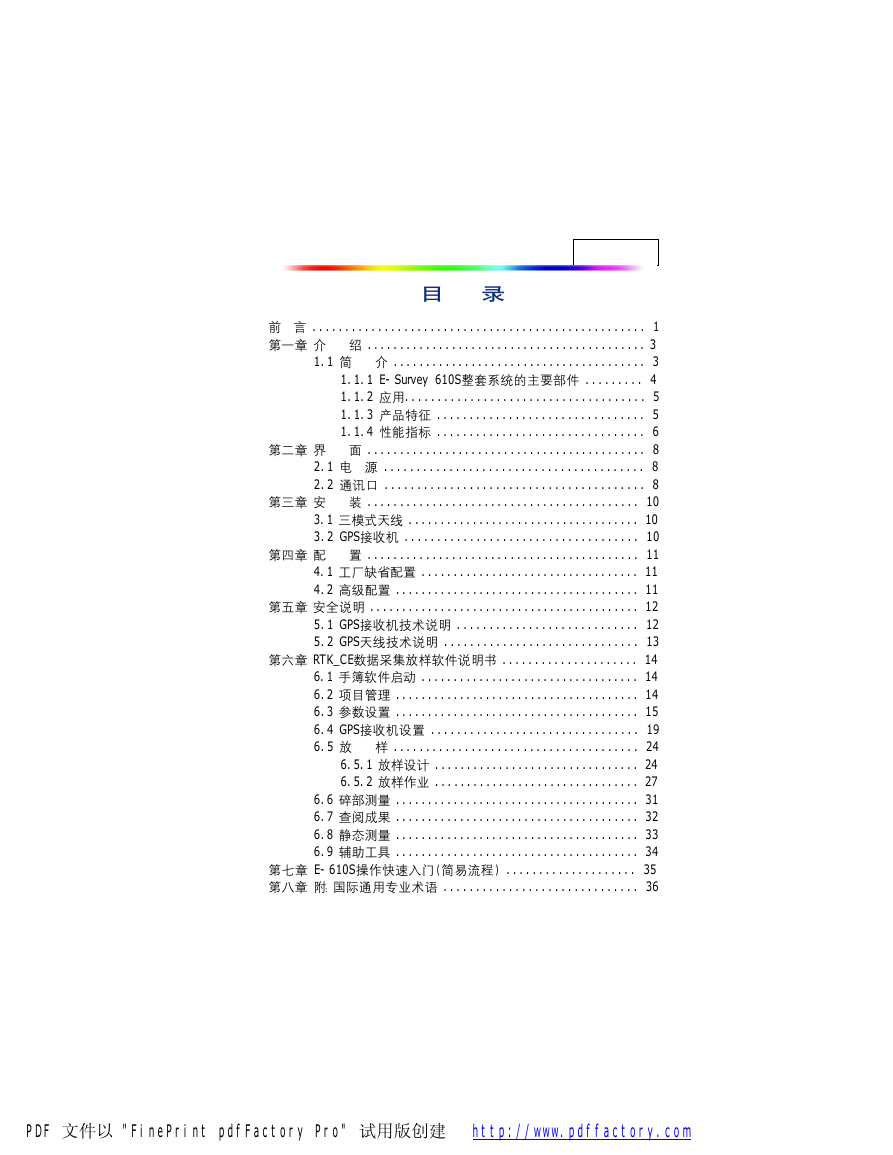

目录前言 ................................................... 1 第一章介绍 ........................................... 3 1.1 简介 ....................................... 3 1.1.1 E-Survey 610S整套系统的主要部件 ......... 4 1.1.2 应用..................................... 5 1.1.3 产品特征 ................................ 5 1.1.4 性能指标 ................................ 6 第二章界面 ........................................... 8 2.1 电源 ........................................ 8 2.2 通讯口 ........................................ 8 第三章安装 .......................................... 10 3.1 三模式天线 .................................... 10 3.2 GPS接收机 .................................... 10 第四章配置 .......................................... 11 4.1 工厂缺省配置 .................................. 11 4.2 高级配置 ...................................... 11 第五章安全说明 .......................................... 12 5.1 GPS接收机技术说明 ............................ 12 5.2 GPS天线技术说明 .............................. 13 第六章 RTK_CE数据采集放样软件说明书 ..................... 14 6.1 手簿软件启动 .................................. 14 6.2 项目管理 ...................................... 14 6.3 参数设置 ...................................... 15 6.4 GPS接收机设置 ................................ 19 6.5 放样 ...................................... 24 6.5.1 放样设计 ................................ 24 6.5.2 放样作业 ................................ 27 6.6 碎部测量 ...................................... 31 6.7 查阅成果 ...................................... 32 6.8 静态测量 ...................................... 33 6.9 辅助工具 ...................................... 34 第七章 E-610S操作快速入门（简易流程） .................... 35 第八章附：国际通用专业术语 .............................. 36 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

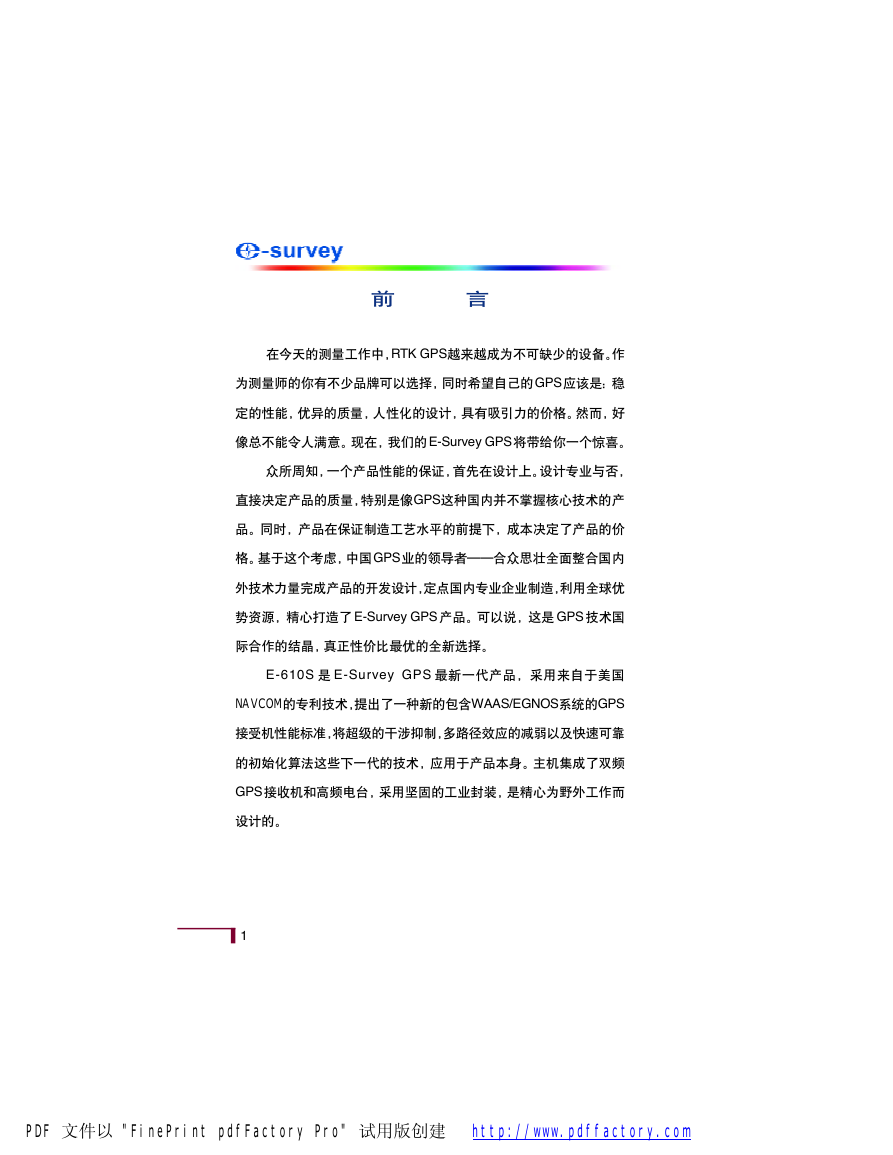

前言在今天的测量工作中，RTK GPS越来越成为不可缺少的设备。作为测量师的你有不少品牌可以选择，同时希望自己的GPS应该是：稳定的性能，优异的质量，人性化的设计，具有吸引力的价格。然而，好像总不能令人满意。现在，我们的E-Survey GPS将带给你一个惊喜。众所周知，一个产品性能的保证，首先在设计上。设计专业与否，直接决定产品的质量，特别是像GPS这种国内并不掌握核心技术的产品。同时，产品在保证制造工艺水平的前提下，成本决定了产品的价格。基于这个考虑，中国GPS业的领导者——合众思壮全面整合国内外技术力量完成产品的开发设计，定点国内专业企业制造，利用全球优势资源，精心打造了 E-Survey GPS 产品。可以说，这是 GPS 技术国际合作的结晶，真正性价比最优的全新选择。 E-610S 是 E-Survey GPS 最新一代产品，采用来自于美国 NAVCOM的专利技术，提出了一种新的包含WAAS/EGNOS系统的GPS 接受机性能标准，将超级的干涉抑制，多路径效应的减弱以及快速可靠的初始化算法这些下一代的技术，应用于产品本身。主机集成了双频 GPS接收机和频!"，采用#$的工业%&，是精心为’外工作而设计的。 1 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

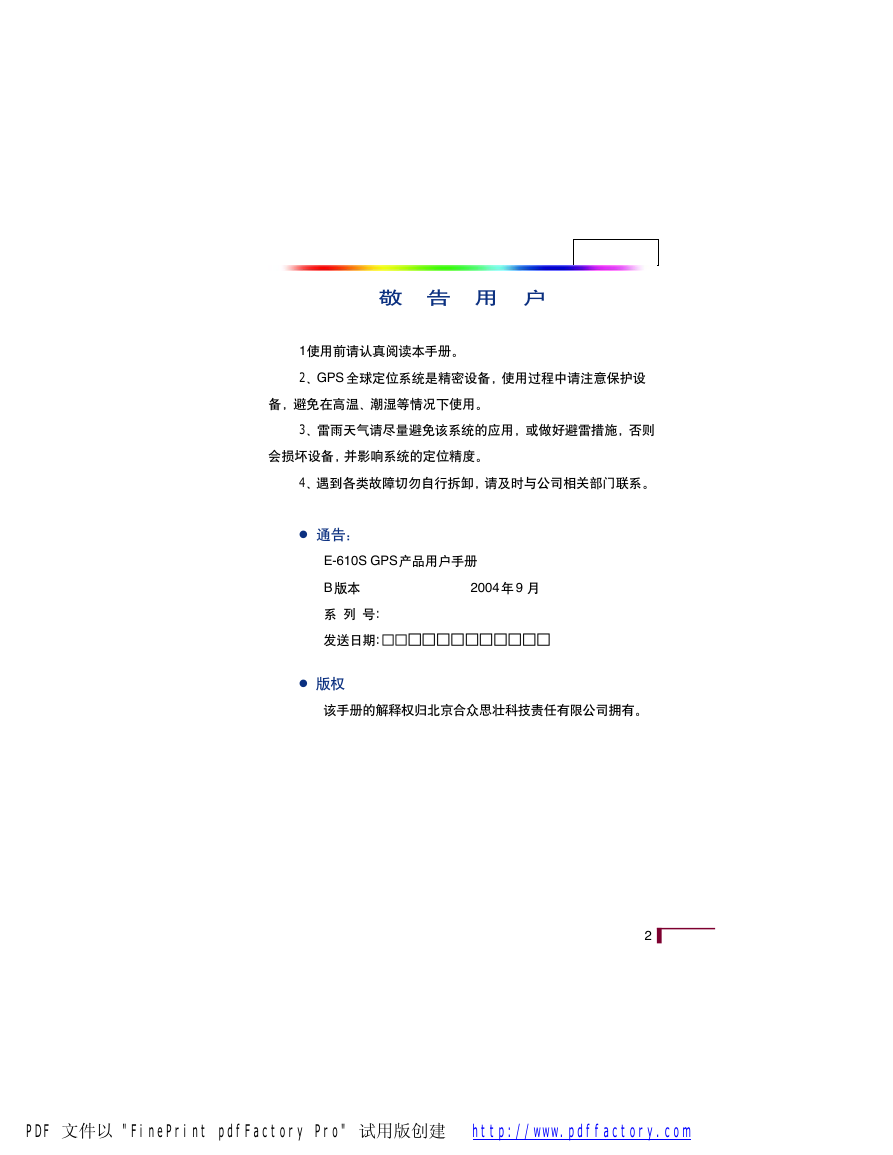

( ) 用 * 1+用前,-真./本01。 22GPS 全球定3系统是精4设备，+用56中,7意保8设备，9:在 ;2<=>?@下+用。 32AB天C,D量9:该系统的应用，EF好9AGH，否I JKL设备，并MN系统的定3精O。 42PQRSTUVW自XYZ，,及时与[\]^_‘a系。 b c)： E-610S GPS产品用*01 B d本 2004e 9 f 系 g h: 发ijk:llllllllllll b dm 该01的nompqr合众思壮s技tu有v[\w有。 2 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

x一y z{ 1.1 | z E-610S是一种既节省成本又具有高性能的RTK GPS接收系统。它们提供高精度的定位信息和来自于双频 GPS设备的所有可用信息。他们可用于实时厘米级定位精度的测量或者机械控制应用。既可使用内嵌电台，又可外接电台。 E-610S集成了美国NAVCOM公司的双频GPS接收板，使其RTK的性能达到世界领先的水平。和其它技术相比在信噪比方面有优势，用户可以得到厘米级精度的实时定位结果。实验已经证明该系统在启动时解算出整周模糊度或者重捕获卫星在 1个 GPS历元（1秒钟）内的情况占82%，在两个历元内的情况占90%。它既可内置VHF/UHF电台又可使用外置电台。接收机可以使用 NAVCOM非常紧凑的专有 RTK格式又可使用其它的 RTK格式，比如 RTCM和 CMR。此外，接收机还可接收 DGPS(WAAS/EGNOS)数据。 b 集成的 GPS 和 L 波段天线一体化的接收机融合了GPS天线，拥有很好的跟踪能力和稳定的为接收 GPS L1 和 L2 载波所用的天线相位中心。 ● 控制器 E-610S GPS接收机通过通讯端口和外部控制器连接，可以利用台式电脑、笔记本电脑、或 PDA 和为 NAVCOM GPS 产品所定义的丰富的控制语言所编制应用软件。为得到进一步信息，请参考你的控制器用户指南。如右图为TDS公司的 Recon 手簿。 3 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

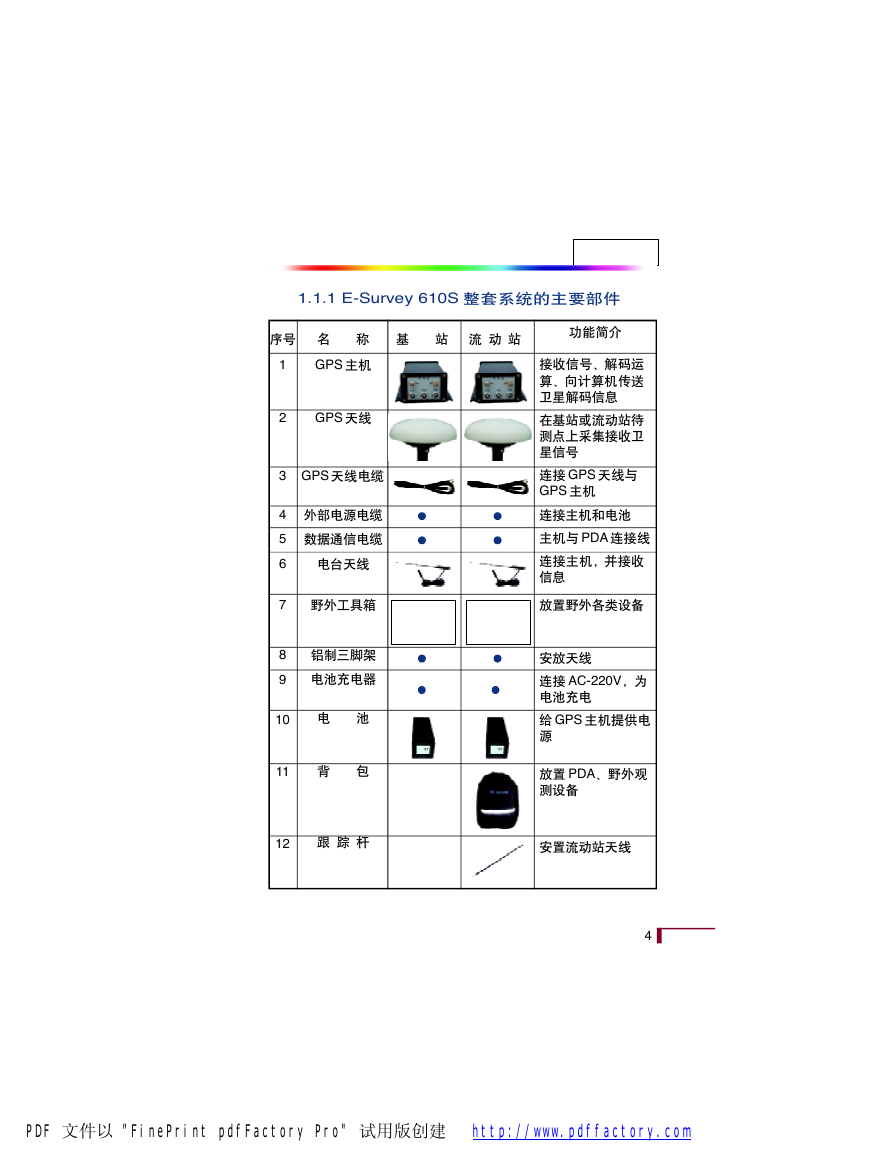

1.1.1 E-Survey 610S 整}系统的主~_ 序h 名称基站流动站 1 2 3 4 5 6 7 8 9 10 11 GPS 主机 GPS 天线 GPS 天线!缆外_!源!缆数据c信!缆 !"天线 ’外工具箱铝制三脚架 !池充!器 ! 池背包功能|z 接收信h2n码运算2向计算机传i 卫星n码信息在基站E流动站待测点上采集接收卫星信h 连接 GPS 天线与 GPS 主机连接主机和!池主机与 PDA 连接线连接主机，并接收信息放置’外RS设备安放天线连接 AC-220V，为 !池充! 给 GPS 主机提供! 源放置 PDA2’外观测设备 12 跟踪杆安置流动站天线 4 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

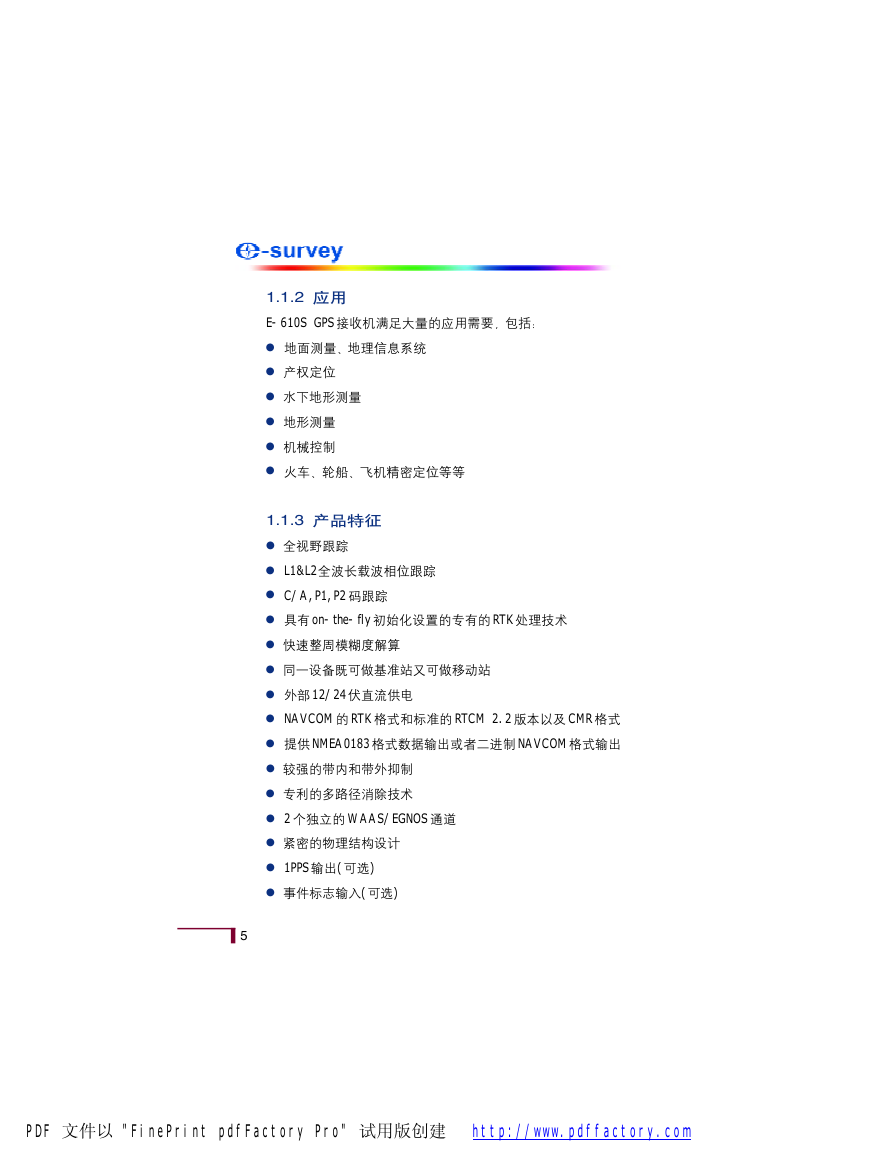

1.1.2 应用 E-610S GPS接收机满足大量的应用需要，包括： ● 地面测量、地理信息系统 ● 产权定位 ● 水下地形测量 ● 地形测量 ● 机械控制 ● 火车、轮船、飞机精密定位等等 1.1.3 产品特征 ● 全视野跟踪 ● L1&L2全波长载波相位跟踪 ● C/A,P1,P2 码跟踪 ● 具有 on-the-fly初始化设置的专有的 RTK 处理技术 ● 快速整周模糊度解算 ● 同一设备既可做基准站又可做移动站 ● 外部 12/24伏直流供电 ● NAVCOM 的 RTK 格式和标准的 RTCM 2.2 版本以及 CMR 格式 ● 提供 NMEA0183格式数据输出或者二进制 NAVCOM 格式输出 ● 较强的带内和带外抑制 ● 专利的多路径消除技术 ● 2 个独立的 WAAS/EGNOS 通道 ● 紧密的物理结构设计 ● 1PPS 输出(可选) ● 事件标志输入(可选) 5 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

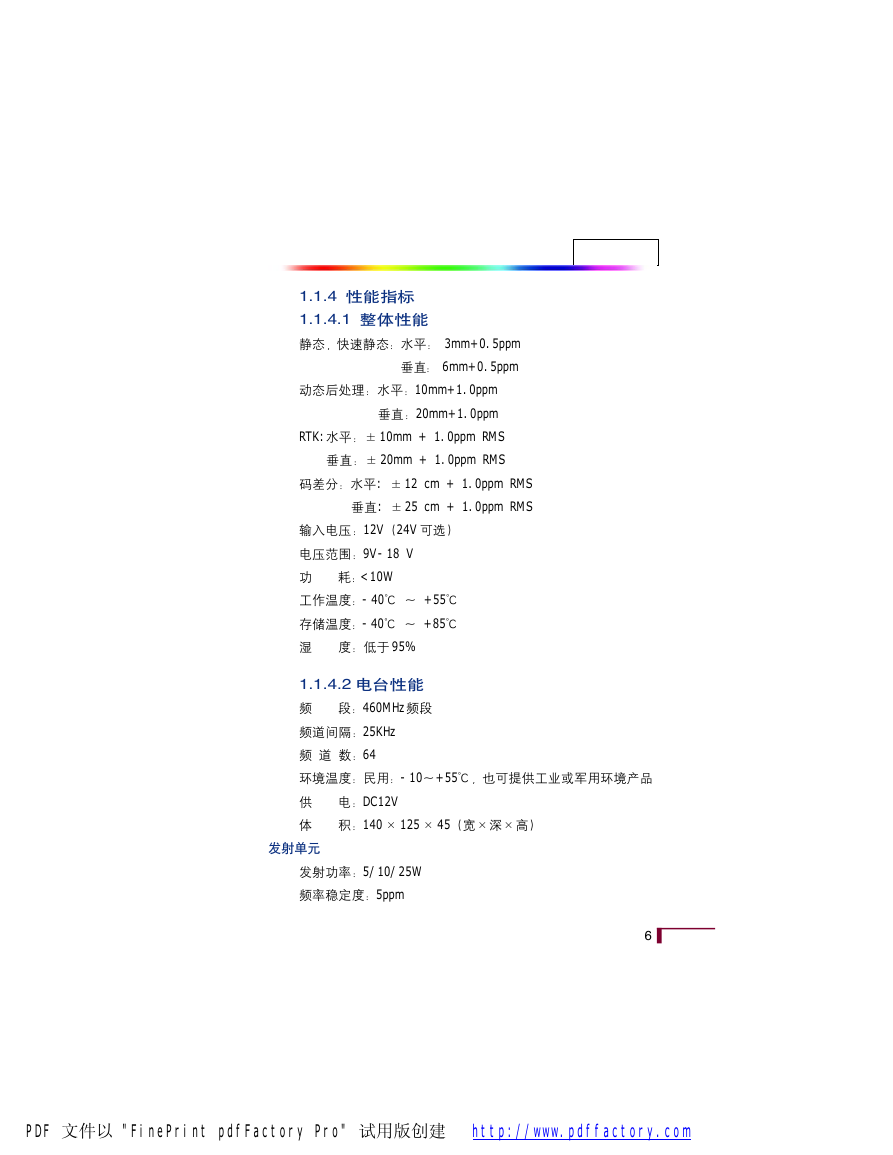

1.1.4 性能指标 1.1.4.1 整体性能静态，快速静态：水平： 3mm+0.5ppm 垂直： 6mm+0.5ppm 动态后处理：水平：10mm+1.0ppm 垂直：20mm+1.0ppm RTK:水平：± 10mm + 1.0ppm RMS 垂直：± 20mm + 1.0ppm RMS 码差分：水平: ± 12 cm + 1.0ppm RMS 垂直: ± 25 cm + 1.0ppm RMS 输入电压：12V（24V 可选）电压范围：9V-18 V 功耗：<10W 工作温度：-40℃ ～ +55℃ 存储温度：-40℃ ～ +85℃ 湿度：低于 95% 1.1.4.2 !"性能频段：460MHz 频段频道间隔：25KHz 频道数：64 环境温度：民用：-10～+55℃，也可提供工业或军用环境产品供电：DC12V 体积：140 × 125 × 45（宽×深×高）发射单元发射功率：5/10/25W 频率稳定度：5ppm 6 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

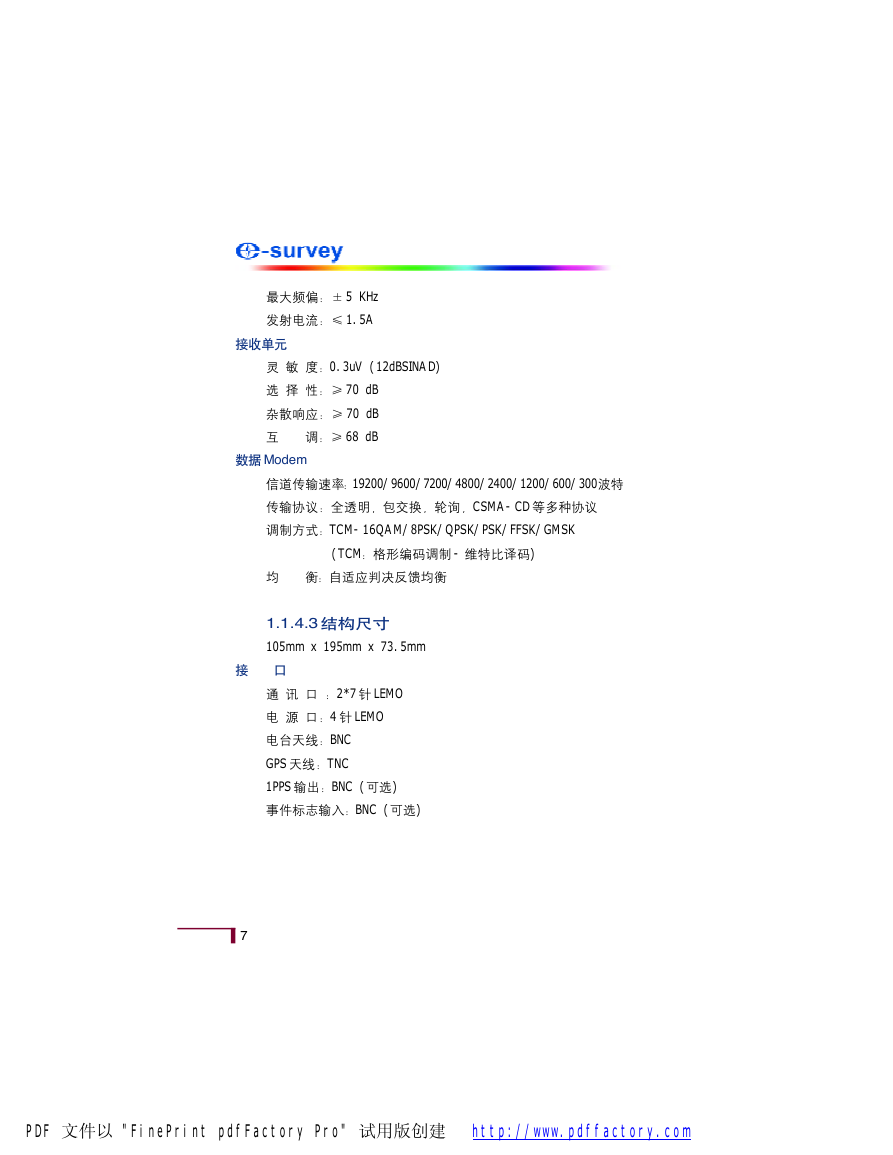

最大频偏：± 5 KHz 发射电流：≤ 1.5A 接收单元灵敏度：0.3uV (12dBSINAD) 选择性：≥ 70 dB 杂散响应：≥ 70 dB 互调：≥ 68 dB 数据 Modem 信道传输速率：19200/9600/7200/4800/2400/1200/600/300波特传输协议：全透明，包交换，轮询，CSMA-CD 等多种协议调制方式：TCM-16QAM/8PSK/QPSK/PSK/FFSK/GMSK (TCM：格形编码调制 - 维特比译码) 均衡：自适应判决反馈均衡 1.1.4.3 结构尺寸 105mm x 195mm x 73.5mm 接口通讯口：2*7 针 LEMO 电源口：4 针 LEMO 电台天线：BNC GPS 天线：TNC 1PPS 输出：BNC (可选) 事件标志输入：BNC (可选) 7 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com
