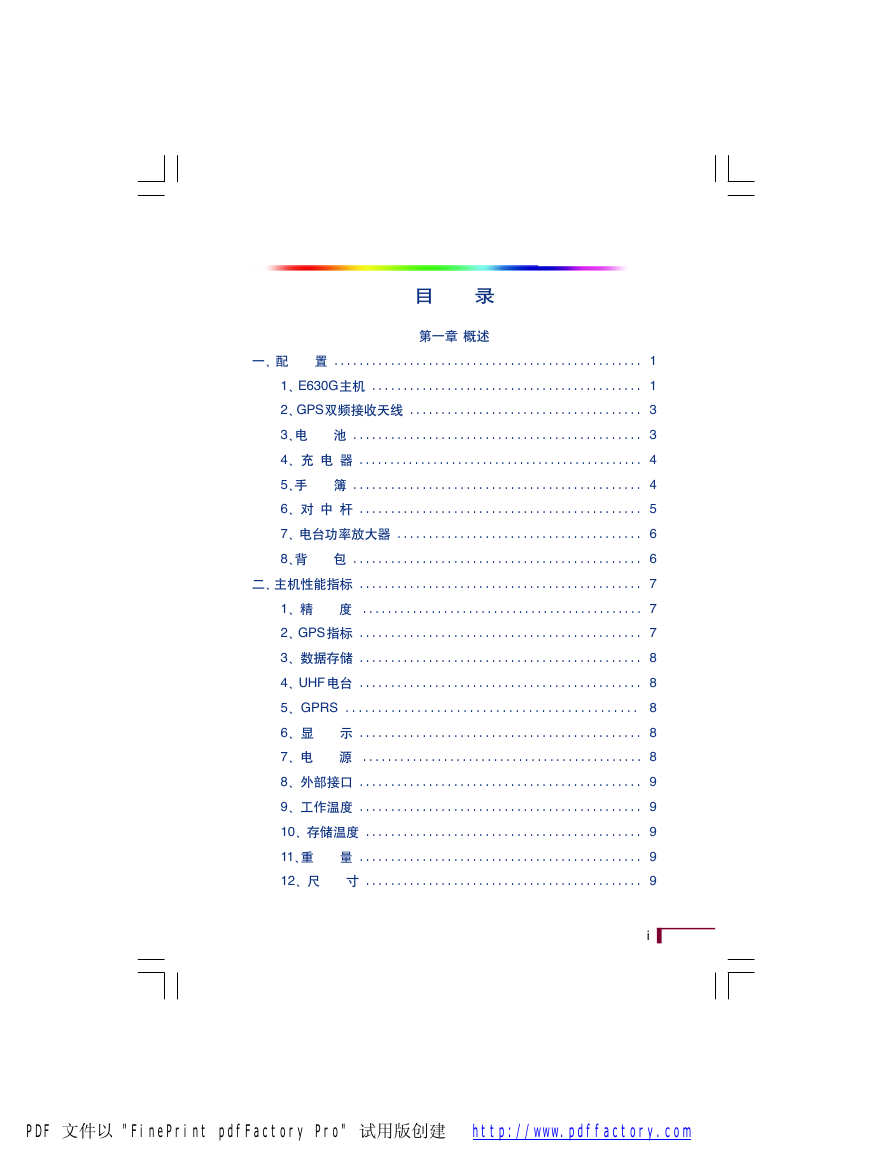

E630G 用户手册目录第一章概述一、配置 ................................................. 1 1、E630G主机 ........................................... 1 2、GPS双频接收天线 ..................................... 3 3、电池 .............................................. 3 4、充电器 .............................................. 4 5、手簿 .............................................. 4 6、对中杆 ............................................. 5 7、电台功率放大器 ....................................... 6 8、背包 .............................................. 6 二、主机性能指标 ............................................. 7 1、精度 ............................................. 7 2、GPS指标 ............................................. 7 3、数据存储 ............................................. 8 4、UHF 电台 ............................................. 8 5、GPRS ............................................. 8 6、显示 ............................................. 8 7、电源 ............................................. 8 8、外部接口 ............................................. 9 9、工作温度 ............................................. 9 10、存储温度 ............................................ 9 11、重量 ............................................. 9 12、尺寸 ............................................ 9 i PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

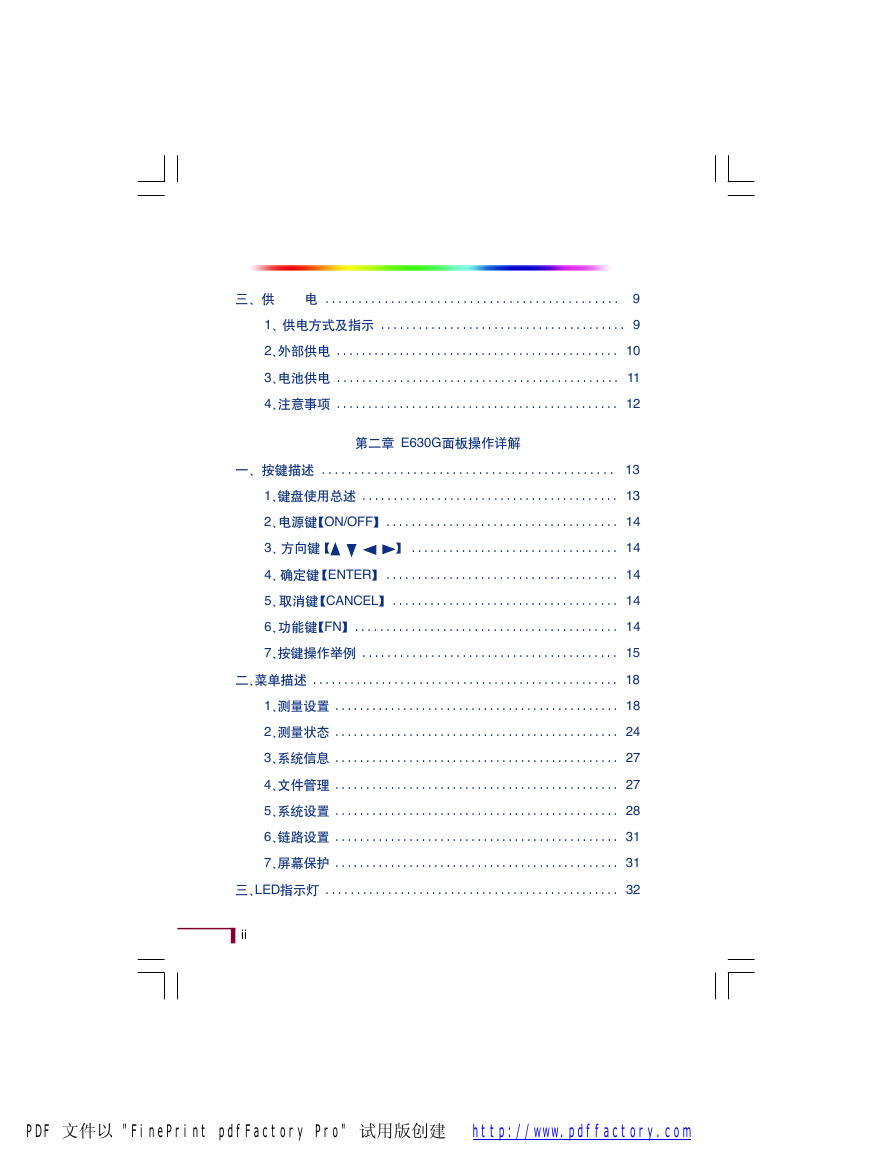

三、供电 ............................................. 9 1、供电方式及指示 ....................................... 9 2、外部供电 ............................................. 10 3、电池供电 ............................................. 11 4、注意事项 ............................................. 12 第二章 E630G面板操作详解一、按键描述 ............................................. 13 1、键盘使用总述 ......................................... 13 2、电源键【ON/OFF】 ..................................... 14 3、方向键【】 ................................. 14 4、确定键【ENTER】 ..................................... 14 5、取消键【CANCEL】 .................................... 14 6、功能键【FN】 .......................................... 14 7、按键操作举例 ......................................... 15 二、菜单描述 ................................................. 18 1、测量设置 .............................................. 18 2、测量状态 .............................................. 24 3、系统信息 .............................................. 27 4、文件管理 .............................................. 27 5、系统设置 .............................................. 28 6、链路设置 .............................................. 31 7、屏幕保护 .............................................. 31 三、LED指示灯 ............................................... 32 ii PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

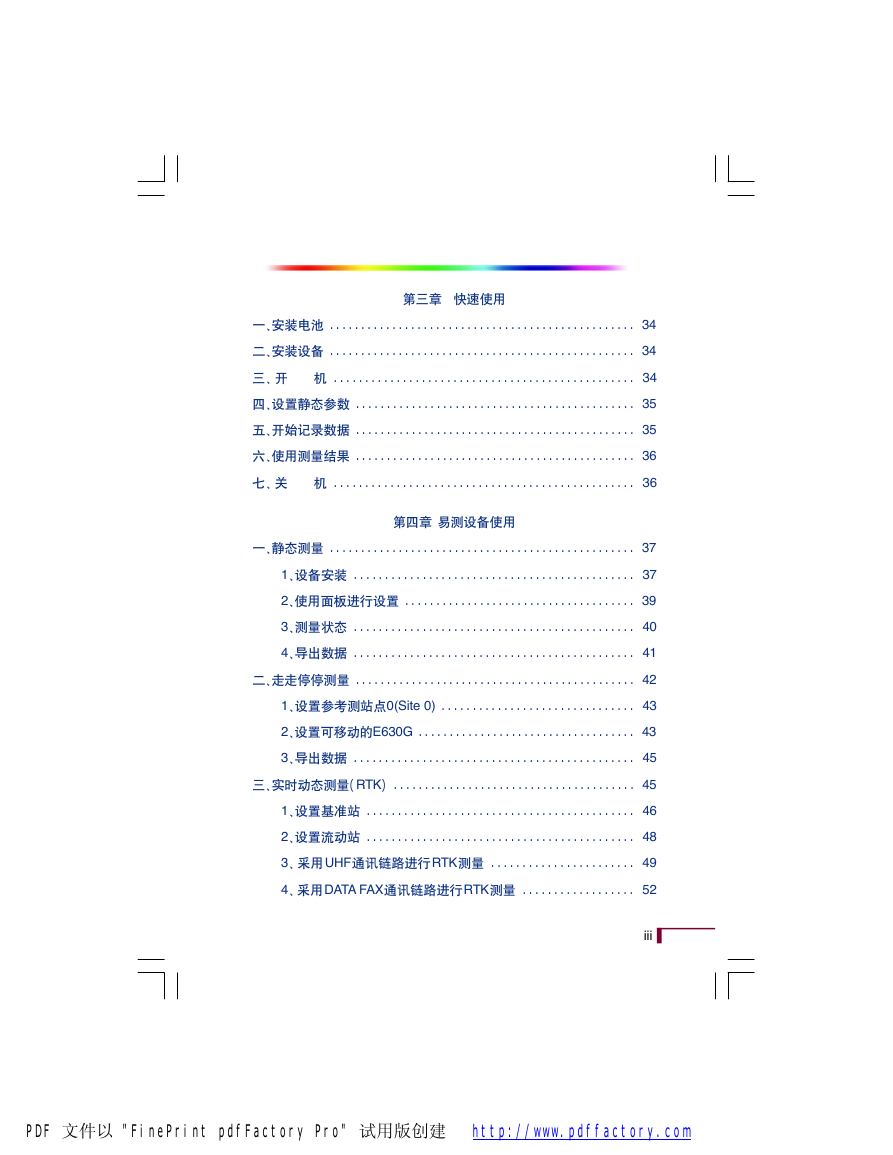

E630G 用户手册第三章快速使用一、安装电池 ................................................. 34 二、安装设备 ................................................. 34 三、开机 ................................................ 34 四、设置静态参数 ............................................. 35 五、开始记录数据 ............................................. 35 六、使用测量结果 ............................................. 36 七、关机 ................................................ 36 第四章易测设备使用一、静态测量 ................................................. 37 1、设备安装 ............................................. 37 2、使用面板进行设置 ..................................... 39 3、测量状态 ............................................. 40 4、导出数据 ............................................. 41 二、走走停停测量 ............................................. 42 1、设置参考测站点0(Site 0) ............................... 43 2、设置可移动的E630G ................................... 43 3、导出数据 ............................................. 45 三、实时动态测量(RTK) ....................................... 45 1、设置基准站 ........................................... 46 2、设置流动站 ........................................... 48 3、采用UHF通讯链路进行RTK测量 ....................... 49 4、采用DATA FAX通讯链路进行RTK测量 .................. 52 iii PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

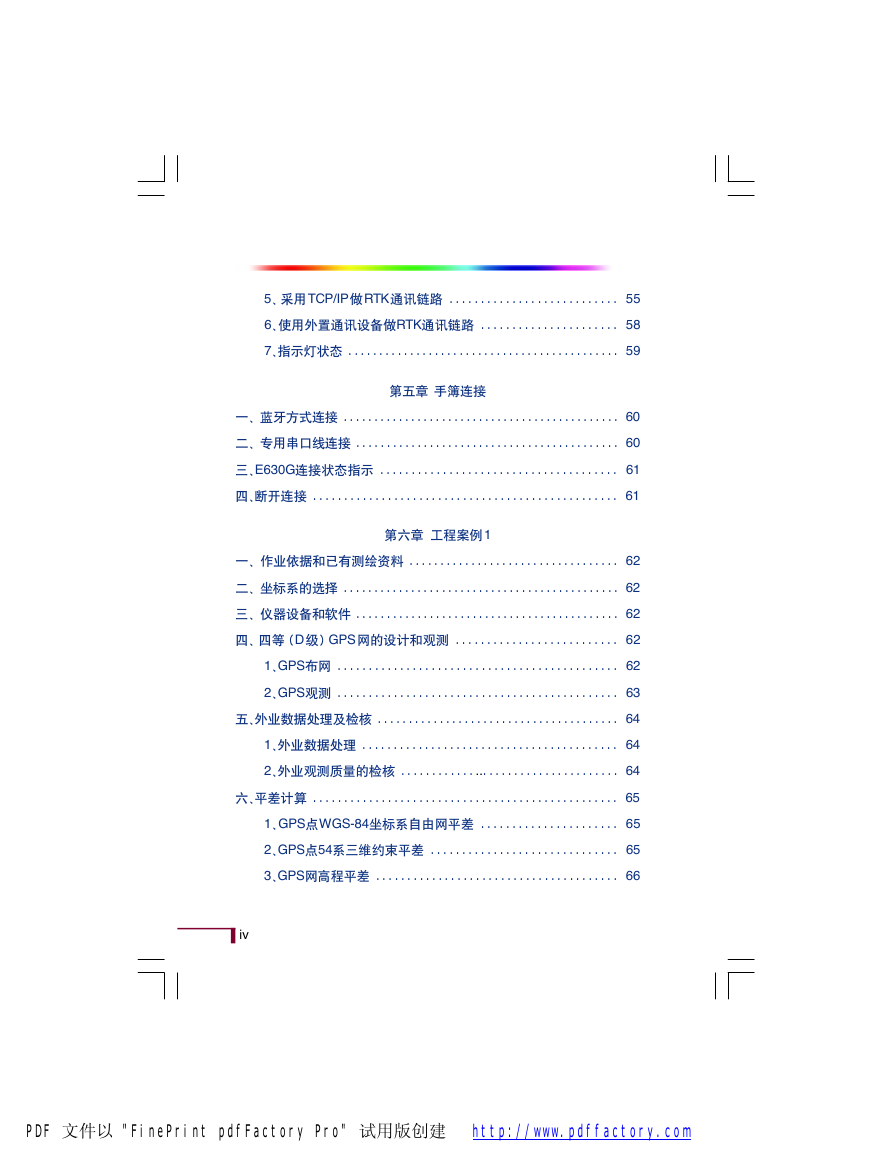

5、采用TCP/IP做RTK通讯链路 ........................... 55 6、使用外置通讯设备做RTK通讯链路 ...................... 58 7、指示灯状态 ............................................ 59 第五章手簿连接一、蓝牙方式连接 ............................................. 60 二、专用串口线连接 ........................................... 60 三、E630G连接状态指示 ...................................... 61 四、断开连接 ................................................. 61 第六章工程案例1 一、作业依据和已有测绘资料 .................................. 62 二、坐标系的选择 ............................................. 62 三、仪器设备和软件 ........................................... 62 四、四等（D级）GPS网的设计和观测 .......................... 62 1、GPS布网 ............................................. 62 2、GPS观测 ............................................. 63 五、外业数据处理及检核 ....................................... 64 1、外业数据处理 ......................................... 64 2、外业观测质量的检核 .................................... 64 六、平差计算 ................................................. 65 1、GPS点WGS-84坐标系自由网平差 ...................... 65 2、GPS点54系三维约束平差 .............................. 65 3、GPS网高程平差 ....................................... 66 iv PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

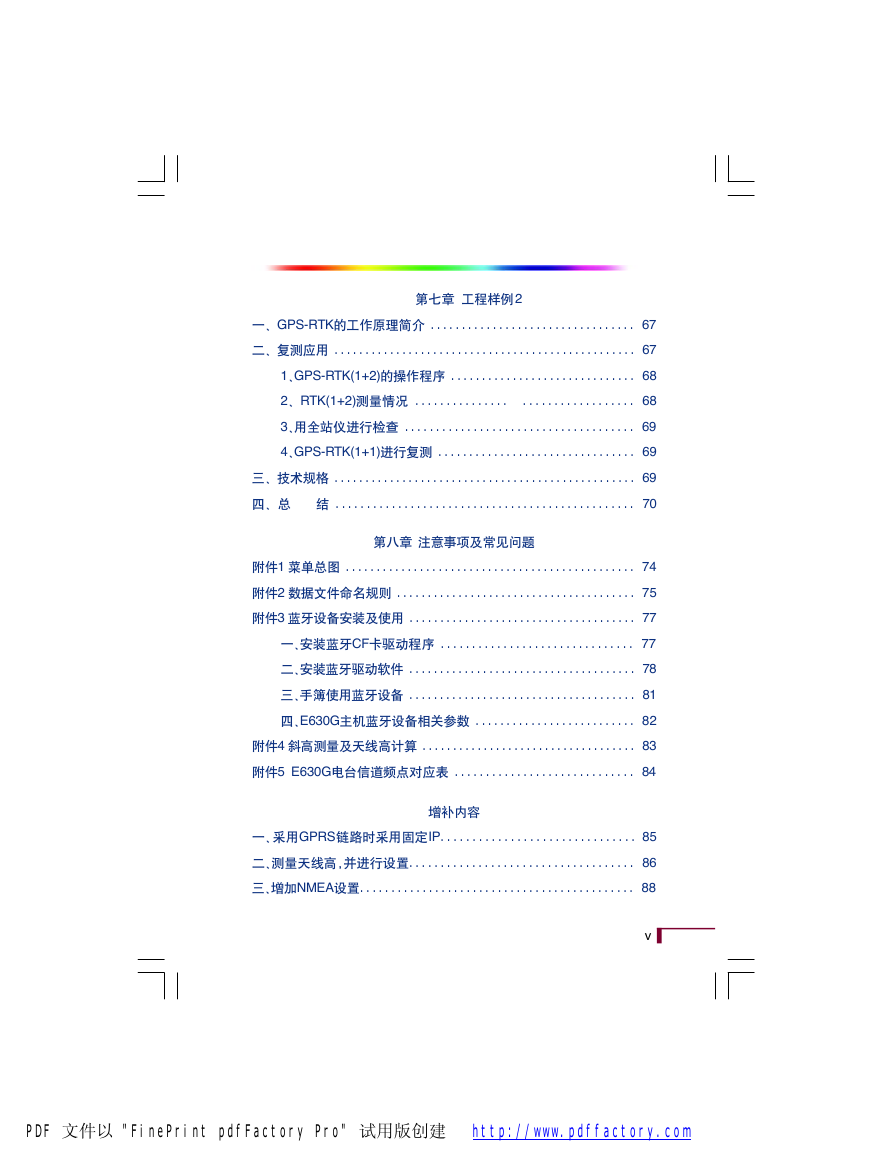

E630G 用户手册第七章工程样例2 一、 GPS-RTK的工作原理简介 ................................. 67 二、复测应用 ................................................. 67 1、GPS-RTK(1+2)的操作程序 .............................. 68 2、RTK(1+2)测量情况 ............... .................. 68 3、用全站仪进行检查 ..................................... 69 4、GPS-RTK(1+1)进行复测 ................................ 69 三、技术规格 ................................................. 69 四、总结 ................................................ 70 第八章注意事项及常见问题附件1 菜单总图 ............................................... 74 附件2 数据文件命名规则 ....................................... 75 附件3 蓝牙设备安装及使用 ..................................... 77 一、安装蓝牙CF卡驱动程序 ............................... 77 二、安装蓝牙驱动软件 ..................................... 78 三、手簿使用蓝牙设备 ..................................... 81 四、E630G主机蓝牙设备相关参数 .......................... 82 附件4 斜高测量及天线高计算 ................................... 83 附件5 E630G电台信道频点对应表 ............................. 84 增补内容一、采用GPRS链路时采用固定IP............................... 85 二、测量天线高，并进行设置.................................... 86 三、增加NMEA设置............................................ 88 v PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

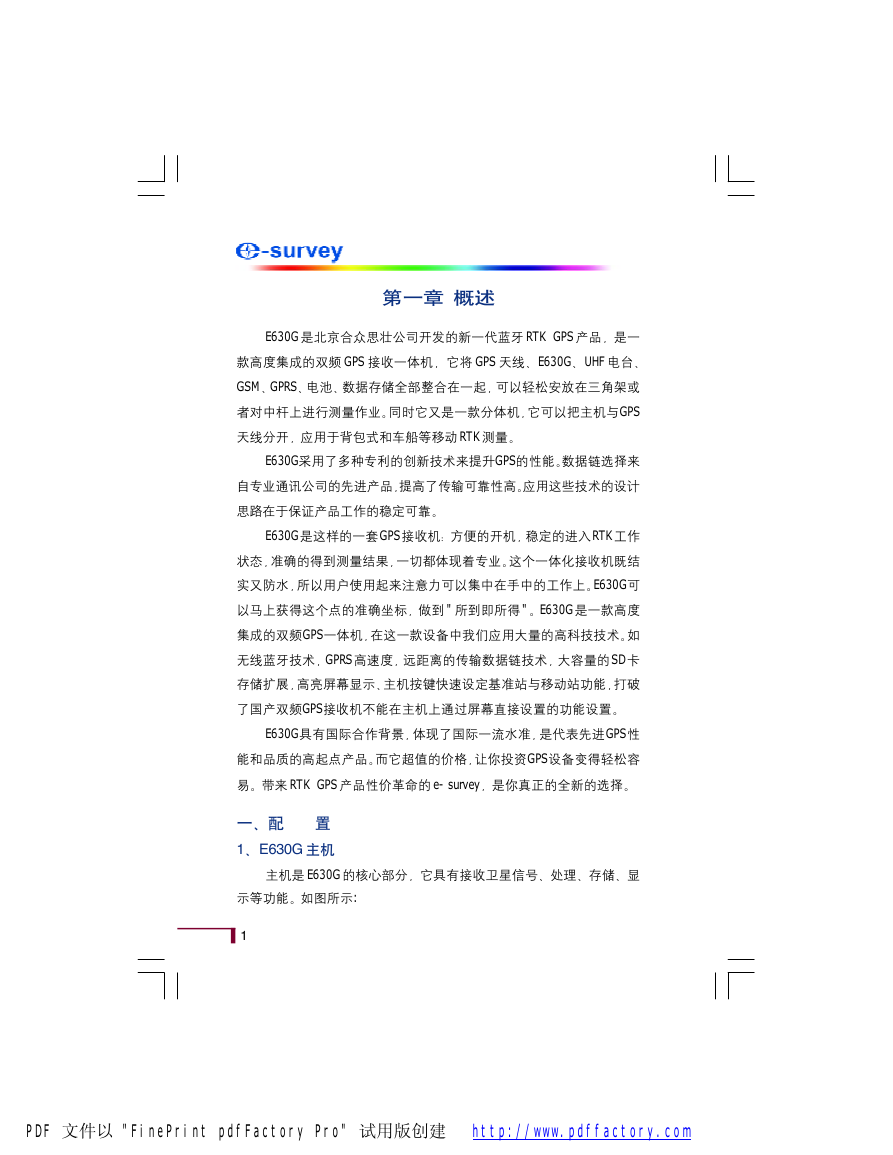

第一章概述 E630G 是北京合众思壮公司开发的新一代蓝牙 RTK GPS 产品，是一款高度集成的双频 GPS 接收一体机，它将 GPS 天线、E630G、UHF 电台、 GSM、GPRS、电池、数据存储全部整合在一起，可以轻松安放在三角架或者对中杆上进行测量作业。同时它又是一款分体机，它可以把主机与GPS 天线分开，应用于背包式和车船等移动RTK 测量。 E630G采用了多种专利的创新技术来提升GPS的性能。数据链选择来自专业通讯公司的先进产品，提高了传输可靠性高。应用这些技术的设计思路在于保证产品工作的稳定可靠。 E630G是这样的一套GPS接收机：方便的开机，稳定的进入RTK工作状态，准确的得到测量结果，一切都体现着专业。这个一体化接收机既结实又防水，所以用户使用起来注意力可以集中在手中的工作上。E630G可以马上获得这个点的准确坐标，做到 " 所到即所得 "。E630G是一款高度集成的双频GPS一体机，在这一款设备中我们应用大量的高科技技术。如无线蓝牙技术，GPRS高速度，远距离的传输数据链技术，大容量的 SD卡存储扩展，高亮屏幕显示、主机按键快速设定基准站与移动站功能，打破了国产双频GPS接收机不能在主机上通过屏幕直接设置的功能设置。 E630G具有国际合作背景，体现了国际一流水准，是代表先进GPS性能和品质的高起点产品。而它超值的价格，让你投资GPS设备变得轻松容易。带来 RTK GPS 产品性价革命的 e-survey，是你真正的全新的选择。一、配置 1、E630G 主机主机是 E630G 的核心部分，它具有接收卫星信号、处理、存储、显示等功能。如图所示: 1 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

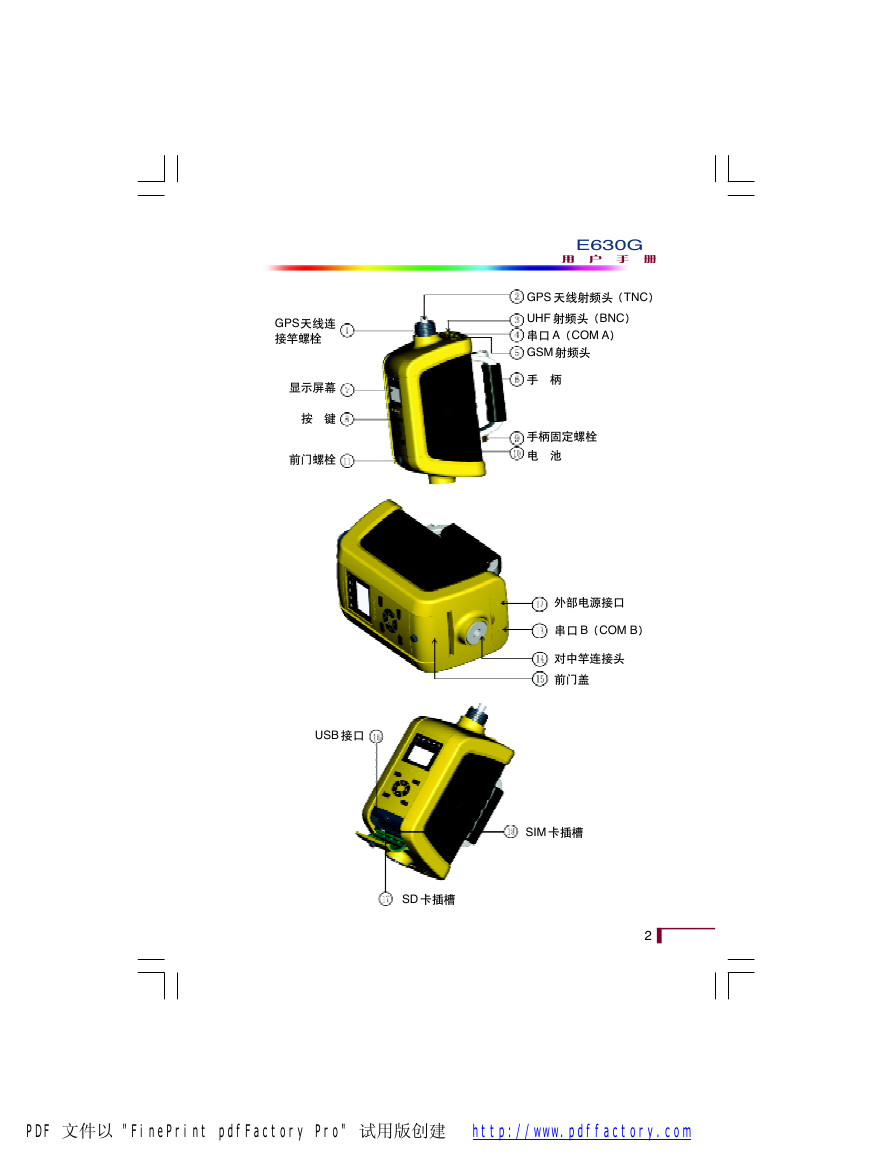

GPS天线连接竿螺栓显示屏幕按键前门螺栓 USB 接口 E630G 用户手册 GPS 天线射频头（TNC） UHF 射频头（BNC）串口 A（COM A） GSM 射频头手柄手柄固定螺栓电池外部电源接口串口 B（COM B）对中竿连接头前门盖 SIM 卡插槽 SD 卡插槽 2 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

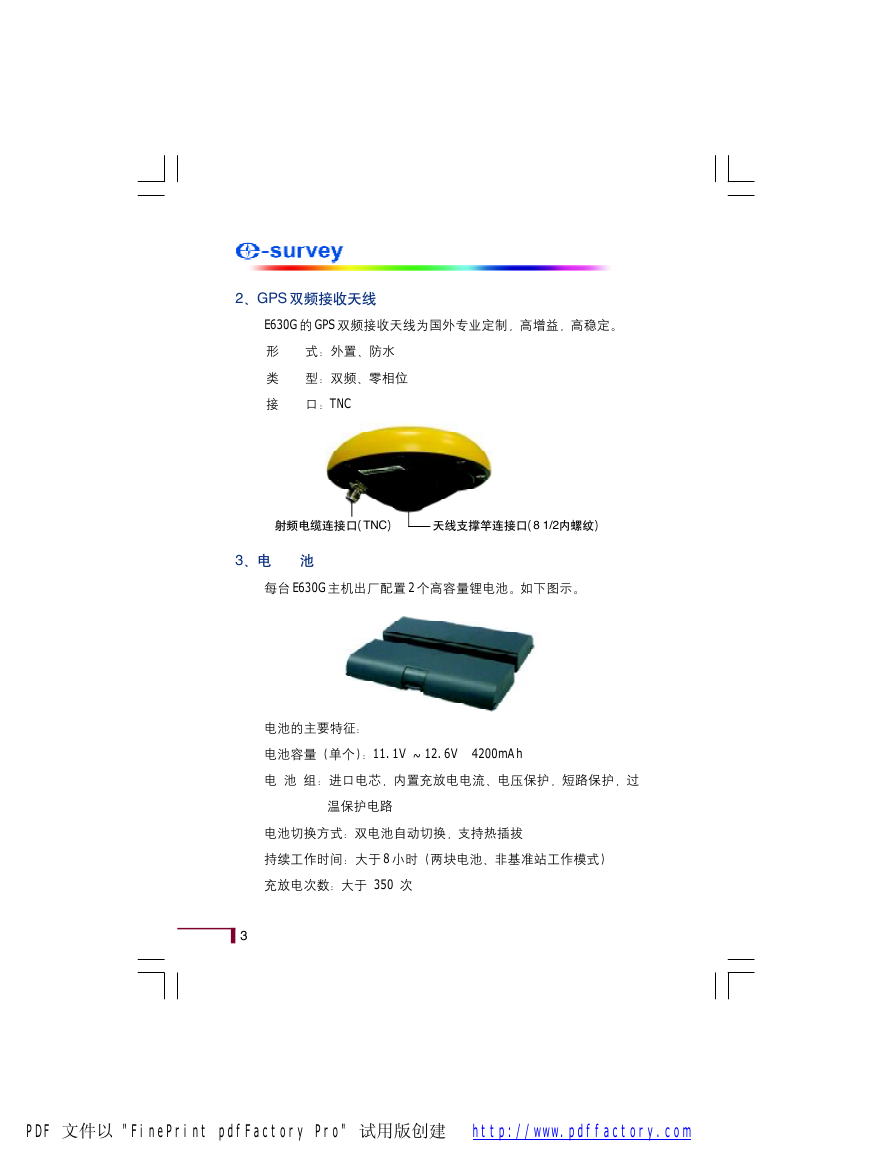

2、GPS 双频接收天线 E630G 的 GPS 双频接收天线为国外专业定制，高增益，高稳定。形式：外置、防水类型：双频、零相位接口：TNC 射频电缆连接口(TNC) 天线支撑竿连接口(8 1/2内螺纹) 3、电池每台 E630G 主机出厂配置 2 个高容量锂电池。如下图示。电池的主要特征：电池容量（单个）：11.1V ~ 12.6V 4200mAh 电池组：进口电芯，内置充放电电流、电压保护，短路保护，过温保护电路电池切换方式：双电池自动切换，支持热插拔持续工作时间：大于 8 小时（两块电池、非基准站工作模式）充放电次数：大于 350 次 3 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com
