    基于.NET 2.0 的 GIS 开源项目 SharpMap 分析手记（一） SharpMap 介绍： SharpMap 是一个“小巧可爱”的基于.net 2.0 使用 C#开发的 Map 渲染类库，可以渲染各类 GIS 数据（目前支持 ESRI Shape 和 PostGIS 格式），可应用于桌面和 Web 程序。 其网址为：http://sharpmap.iter.dk/ 和 http://www.codeplex.com/SharpMap SharpMap 的发布许可（License）为 GNU General Public License， 开发者为 Morten Nielsen（http://www.iter.dk/）。目前的稳定版本为 0.8（9.0beta 已发布），代码行数近 10000 行，实现了以下功能： ①支持的数据格式： PostGreSQL/PostGIS，ESRI Shapefile 支持 WMS layers 支持 ECW 和 JPEG2000 栅格数据格式 ②Windows Forms 控件，可以移动和缩放 ③通过 HttpHandler 支持 ASP.net 程序 ④点、线、多边形、多点、多线和多多边形等几何类型和几何集合 （GeometryCollections）等 OpenGIS Simple Features Specification ⑤可通过 Data Providers（增加数据类型支持）、Layer Types（增 加层类型）和 Geometry Types 等扩展 ⑥图形使用 GDI+渲染，支持 anti-aliased 等 ⑦专题图 上面这段话是根据马兄的 BLOG 整理的，如果不希望我引用请马兄告知我删 除。 下面就是实用的 STEP BY STEP。
    （1）下载 VS .NET 2005 由于 SharpMap 基于.NET 2.0，为了分析 SharpMap，首先要作的就是 下载一个 VS .NET 2005，这个比较大，估计有 1.6G，所以建议找个速度快点 的网站或者… （2）安装 VS .NET 2005 还算比较好装，我装的时候没碰到什么问题，一次成功； （3）设置 IIS ASP.NET 为 2.0 这点必须注意，因为默认的 IIS ASP.NET 为 1.1（我安装操作系统的是 Windows Server 2003）； 做法是打开 IIS 信息服务管理器，在“默认网站”上单击右键选择“属性”， 弹出如下对话框，在 ASP.NET 页设置 ASP.NET 的版本为 2.0.50727； （4）下载 SharpMap 到 http://www.codeplex.com/SharpMap 去下载一个 SharpMap，我 下载的是 0.9 版； （5）解压和试运行 解压后可以看到一个 demo 文件夹，在 VS 2005 中打开 Simple.aspx， 在 VS 2005 中单击右键，选择“在浏览器中查看
    基于.NET 2.0 的 GIS 开源项目 SharpMap 分析手记（二）：源代码 解压下载的 0.9 版源代码，有两个文件夹：SharpMap 和 SharpMap.UI。 其中 SharpMap.UI 是用户界面相关命名空间，如窗体 Forms、Ajax 等。SharpMap 工程是主体，包括数据转换、坐标、数据、几何体、图层等命名空间，下面分别介绍： SharpMap 命名空间，包括 Map 类，通过创建 Map 对象的实例来生成地图。Map 对象 由包含 Layer 对象组成 Layers 集合，通过 GetMap 方法来 Render 地图。 Converts 命名空间，提供数据转换服务。 CoordinateSystems 命名空间，提供坐标系统及其投影和转换。 Data 命名空间，提供对各种数据支持，现在包括 MSSQL 和 ShapeFile 支持。 Providers 名称空间，包括了 IProvider 接口和 Shape 文件、PostGIS 数据的读 取实现。该名称空间为 SharpMap 提供数据读（写）支持，通过面向接口的设计，可以比 较容易的增加各类数据格式。 Geometries 命名空间，包括了 SharpMap 要使用到的各种几何类及其接口类，例 如 点、线、面等类。是 SharpMap 的基础之一，所有几何对象都继承自 Geometry 这个抽象 类，其中定义了几何对象应该具备的公共操作，例如大小、 ID、外接矩阵、几何运算等等。 Layers 命名空间，提供各种图层支持，包括注记层、矢量层等。Layer 是一个抽象 类，实现了 ILayer 接口，Layer 目前有 3 个子类，分别是 VectorLayer、LabelLayer 和 WmsLayer，分别代 3 种不同数据类型的图层。 Rendering 命名空间，目前包括矢量渲染器类和几个专题图渲染器类，该类可以将几 何对象根据其 Style 设置渲染为一个 System.Drawing.Graphics 对象。 Styles 命名空间，该命名空间主要提供了图层的样式设置类，例如线样式、点样式、 填充样式等。 Utilities 名称空间包括 Algorithms 类（目前仅实现了一个方法）；Providers 类，是 Provider 的一个 Helper，应用了反射机制；Surrogates 主要用于系统的 Pen 和 Brush 的序列化；Transform 提供了从图片坐标到地理坐标的互相变换，也即桌面 GIS 的二次开发中经常使用的屏幕坐标和地理坐标的转换，主要用于地图的渲染、交互操作等。 Utilities.SpatialIndexing 用于对象的空间索引。 Web 名称空间实现了 HttpHandler 和 Caching 类，用于网络环境。 Web 命名空间，包括对网络支持如 HTTP 等，Web.Wms 提供对 WMS 的支持。 SharpMap.UI 工程包括： Forms 名称空间，包含 MapImage 控件，一个简单的 User Control（用户控件）， 封装了 Map 类，用于 Windows Form 编程。 Web.UI.Ajax 提供对 Ajax 支持。
    基于.NET 2.0 的 GIS 开源项目 SharpMap 分析手记（三）：地图渲染分析 1 运行过程 我们通过实例来讲述 SharpMap 的运行过程和渲染（绘制）机制。首先打开 Simple.aspx，可知此页面有一组单选框（3 个，分别是放大、缩小和漫游）和一个图像 按钮，用于显示地图。它的代码在 Simple.aspx.cs 中。 打开 Simple.aspx.cs，在 Page_Load 函数中是页面初始化代码。可知地图生成分 两步： 1.1 初始化地图 myMap = MapHelper.InitializeMap(new System.Drawing.Size((int)imgMap.Width.Value,(int)imgMap.Hei ght.Value)); 我们找到 MapHelper.InitializeMap 函数，发现地图的初始化分为以下几步： （1）创建地图，创建图层 //Initialize a new map of size 'imagesize' SharpMap.Map map = new SharpMap.Map(size); //Set up the countries layer SharpMap.Layers.VectorLayer layCountries = new SharpMap.Layers.VectorLayer("Countries"); //Set the datasource to a shapefile in the App_data folder layCountries.DataSource = new SharpMap.Data.Providers.ShapeFile(HttpContext.Current.Serve r.MapPath(@"~\App_data\countries.shp"), true); （2）基本的图层显示设置 //Set fill-style to green layCountries.Style.Fill = new SolidBrush(Color.Green); //Set the polygons to have a black outline layCountries.Style.Outline = System.Drawing.Pens.Black; layCountries.Style.EnableOutline = true; layCountries.SRID = 4326; （3）加入图层到地图 //Add the layers to the map object. //The order we add them in are the order they are drawn, so we add the rivers last to put them on top map.Layers.Add(layCountries); map.Layers.Add(layRivers); map.Layers.Add(layCities); map.Layers.Add(layLabel); map.Layers.Add(layCityLabel); （4）地图放缩、背景、中心等设置 //limit the zoom to 360 degrees width map.MaximumZoom = 360; map.BackColor = Color.LightBlue; map.Zoom = 360;

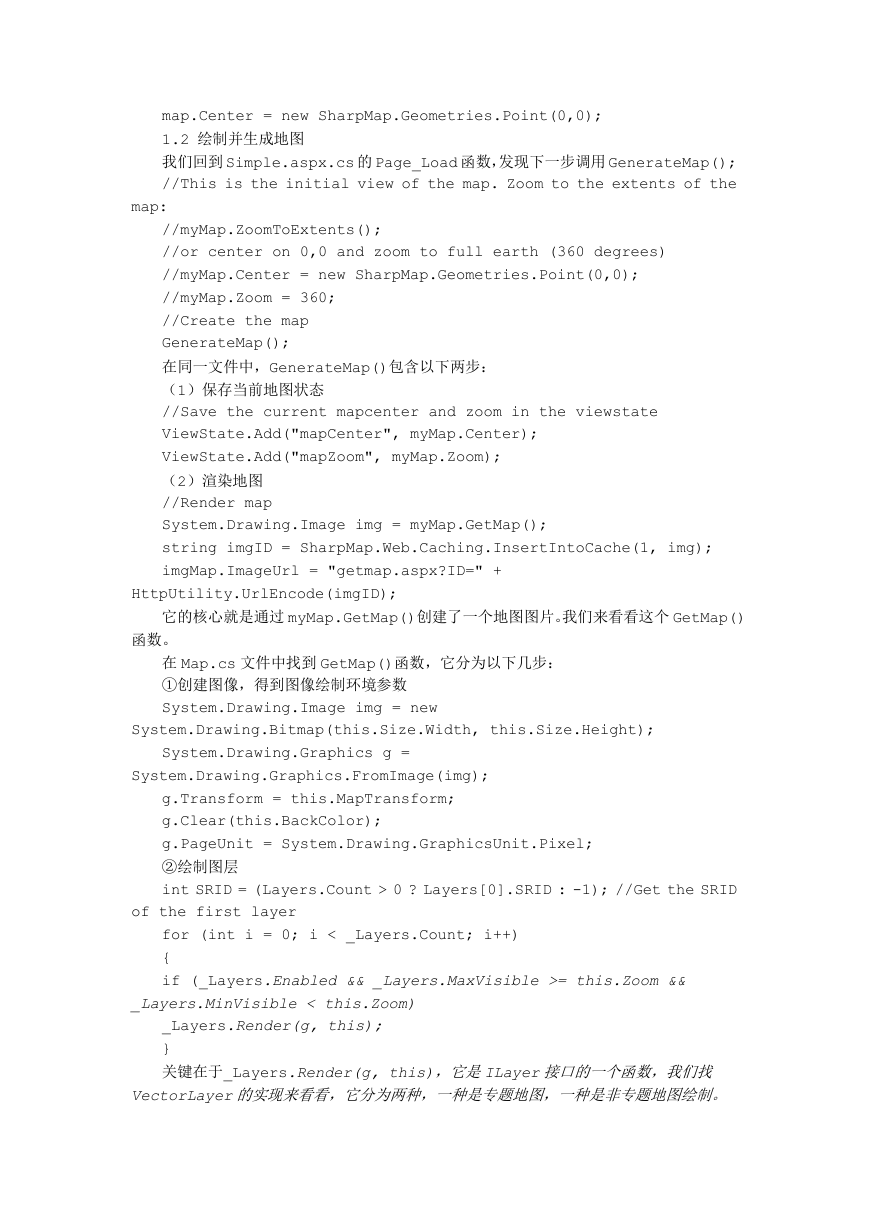

    map.Center = new SharpMap.Geometries.Point(0,0); 1.2 绘制并生成地图 我们回到 Simple.aspx.cs 的 Page_Load 函数，发现下一步调用 GenerateMap(); //This is the initial view of the map. Zoom to the extents of the map: //myMap.ZoomToExtents(); //or center on 0,0 and zoom to full earth (360 degrees) //myMap.Center = new SharpMap.Geometries.Point(0,0); //myMap.Zoom = 360; //Create the map GenerateMap(); 在同一文件中，GenerateMap()包含以下两步： （1）保存当前地图状态 //Save the current mapcenter and zoom in the viewstate ViewState.Add("mapCenter", myMap.Center); ViewState.Add("mapZoom", myMap.Zoom); （2）渲染地图 //Render map System.Drawing.Image img = myMap.GetMap(); string imgID = SharpMap.Web.Caching.InsertIntoCache(1, img); imgMap.ImageUrl = "getmap.aspx?ID=" + HttpUtility.UrlEncode(imgID); 它的核心就是通过 myMap.GetMap()创建了一个地图图片。我们来看看这个 GetMap() 函数。 在 Map.cs 文件中找到 GetMap()函数，它分为以下几步： ①创建图像，得到图像绘制环境参数 System.Drawing.Image img = new System.Drawing.Bitmap(this.Size.Width, this.Size.Height); System.Drawing.Graphics g = System.Drawing.Graphics.FromImage(img); g.Transform = this.MapTransform; g.Clear(this.BackColor); g.PageUnit = System.Drawing.GraphicsUnit.Pixel; ②绘制图层 int SRID = (Layers.Count > 0 ? Layers[0].SRID : -1); //Get the SRID of the first layer for (int i = 0; i < _Layers.Count; i++) { if (_Layers.Enabled && _Layers.MaxVisible >= this.Zoom && _Layers.MinVisible < this.Zoom) _Layers.Render(g, this); } 关键在于_Layers.Render(g, this)，它是ILayer 接口的一个函数，我们找 VectorLayer 的实现来看看，它分为两种，一种是专题地图，一种是非专题地图绘制。

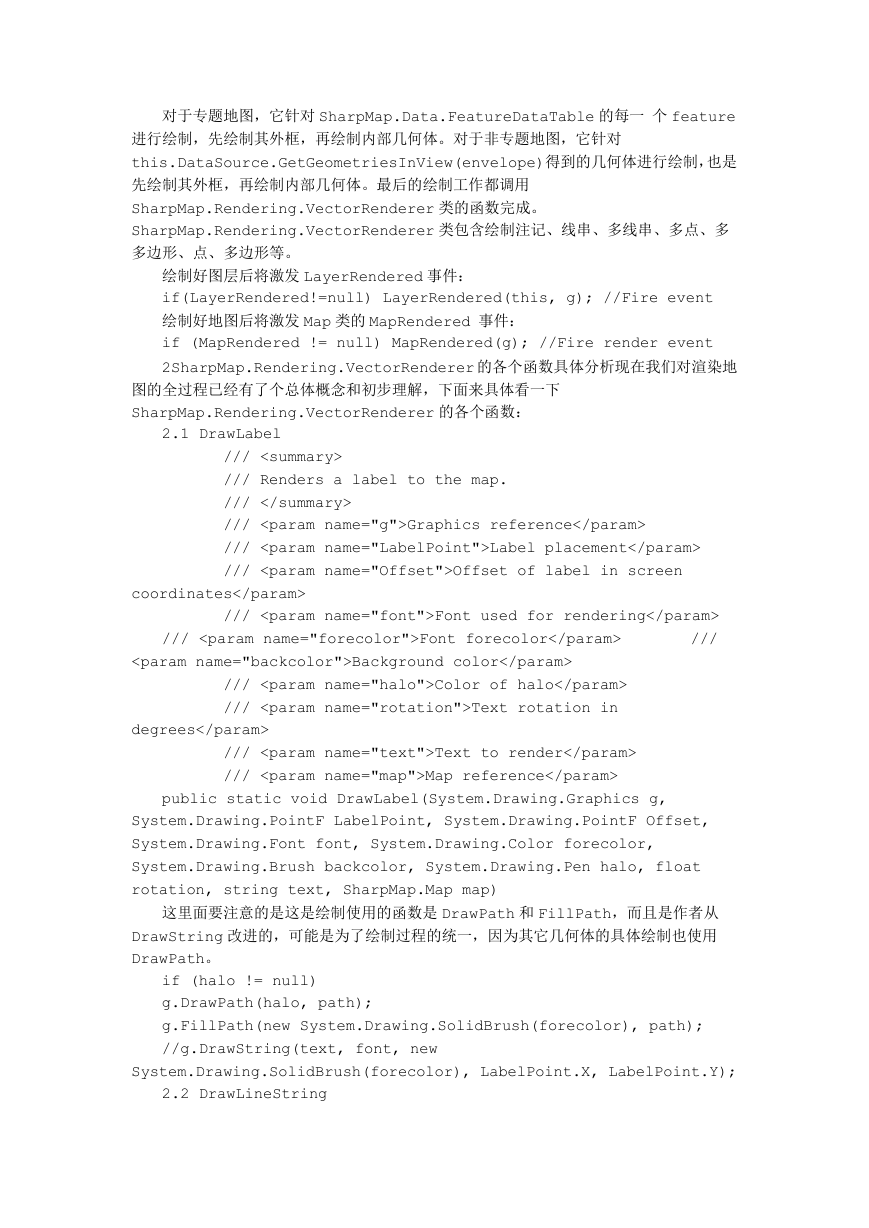

    对于专题地图，它针对 SharpMap.Data.FeatureDataTable 的每一 个 feature 进行绘制，先绘制其外框，再绘制内部几何体。对于非专题地图，它针对 this.DataSource.GetGeometriesInView(envelope)得到的几何体进行绘制，也是 先绘制其外框，再绘制内部几何体。最后的绘制工作都调用 SharpMap.Rendering.VectorRenderer 类的函数完成。 SharpMap.Rendering.VectorRenderer 类包含绘制注记、线串、多线串、多点、多 多边形、点、多边形等。 绘制好图层后将激发 LayerRendered 事件： if(LayerRendered!=null) LayerRendered(this, g); //Fire event 绘制好地图后将激发 Map 类的 MapRendered 事件： if (MapRendered != null) MapRendered(g); //Fire render event 2SharpMap.Rendering.VectorRenderer 的各个函数具体分析现在我们对渲染地 图的全过程已经有了个总体概念和初步理解，下面来具体看一下 SharpMap.Rendering.VectorRenderer 的各个函数： 2.1 DrawLabel /// /// Renders a label to the map. /// /// Graphics reference /// Label placement /// Offset of label in screen coordinates /// Font used for rendering /// Font forecolor /// Background color /// Color of halo /// Text rotation in degrees /// Text to render /// Map reference public static void DrawLabel(System.Drawing.Graphics g, System.Drawing.PointF LabelPoint, System.Drawing.PointF Offset, System.Drawing.Font font, System.Drawing.Color forecolor, System.Drawing.Brush backcolor, System.Drawing.Pen halo, float rotation, string text, SharpMap.Map map) 这里面要注意的是这是绘制使用的函数是 DrawPath 和 FillPath，而且是作者从 DrawString 改进的，可能是为了绘制过程的统一，因为其它几何体的具体绘制也使用 DrawPath。 if (halo != null) g.DrawPath(halo, path); g.FillPath(new System.Drawing.SolidBrush(forecolor), path); //g.DrawString(text, font, new System.Drawing.SolidBrush(forecolor), LabelPoint.X, LabelPoint.Y); 2.2 DrawLineString

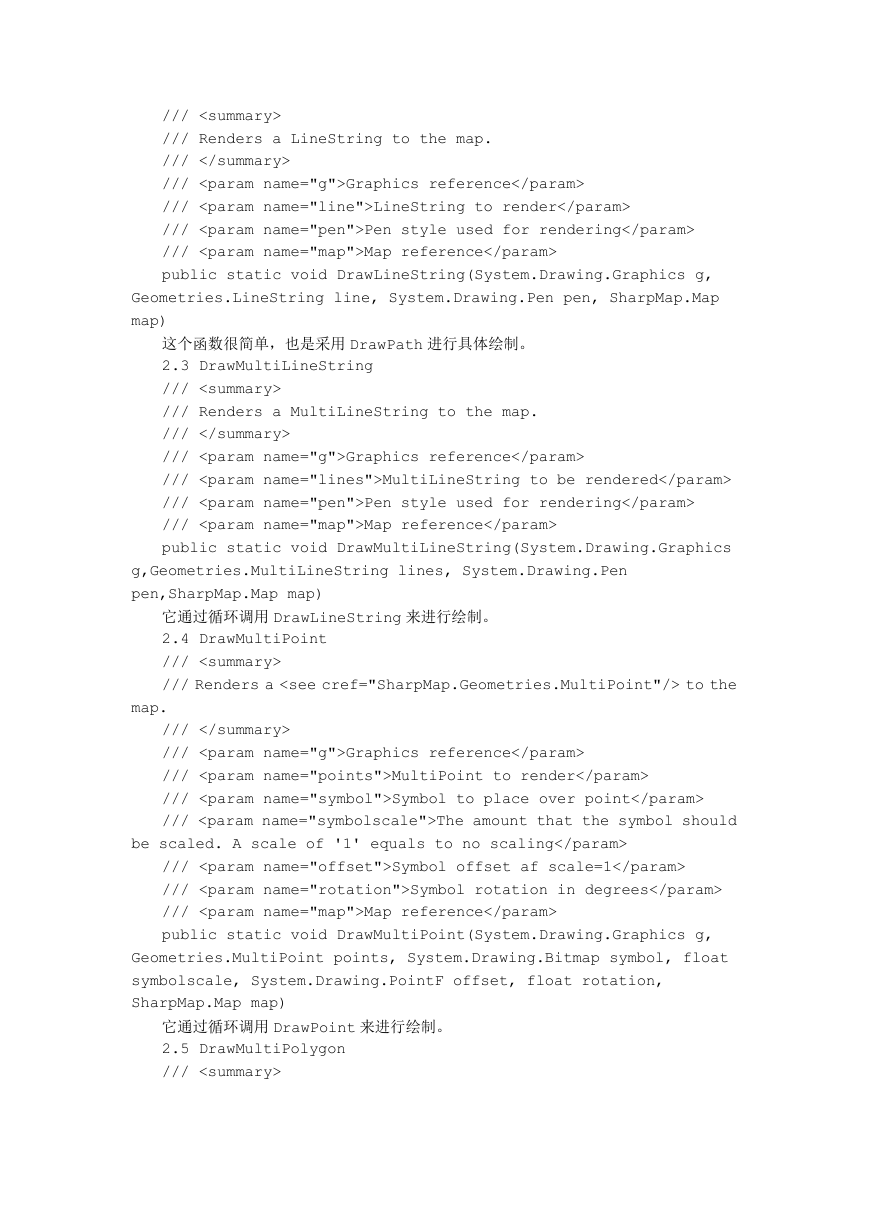

    /// /// Renders a LineString to the map. /// /// Graphics reference /// LineString to render /// Pen style used for rendering /// Map reference public static void DrawLineString(System.Drawing.Graphics g, Geometries.LineString line, System.Drawing.Pen pen, SharpMap.Map map) 这个函数很简单，也是采用 DrawPath 进行具体绘制。 2.3 DrawMultiLineString /// /// Renders a MultiLineString to the map. /// /// Graphics reference /// MultiLineString to be rendered /// Pen style used for rendering /// Map reference public static void DrawMultiLineString(System.Drawing.Graphics g,Geometries.MultiLineString lines, System.Drawing.Pen pen,SharpMap.Map map) 它通过循环调用 DrawLineString 来进行绘制。 2.4 DrawMultiPoint /// /// Renders a to the map. /// /// Graphics reference /// MultiPoint to render /// Symbol to place over point /// The amount that the symbol should be scaled. A scale of '1' equals to no scaling /// Symbol offset af scale=1 /// Symbol rotation in degrees /// Map reference public static void DrawMultiPoint(System.Drawing.Graphics g, Geometries.MultiPoint points, System.Drawing.Bitmap symbol, float symbolscale, System.Drawing.PointF offset, float rotation, SharpMap.Map map) 它通过循环调用 DrawPoint 来进行绘制。 2.5 DrawMultiPolygon ///
    /// Renders a multipolygon byt rendering each polygon in the collection by calling DrawPolygon. /// /// Graphics reference /// MultiPolygon to render /// Brush used for filling (null or transparent for no filling) /// Outline pen style (null if no outline) /// Specifies whether polygon clipping should be applied /// Map reference public static void DrawMultiPolygon(System.Drawing.Graphics g, Geometries.MultiPolygon pols, System.Drawing.Brush brush, System.Drawing.Pen pen, bool clip, SharpMap.Map map) 它通过循环调用 DrawPolygon 来进行绘制。 2.6 DrawPoint /// /// Renders a point to the map. /// /// Graphics reference /// Point to render /// Symbol to place over point /// The amount that the symbol should be scaled. A scale of '1' equals to no scaling /// Symbol offset af scale=1 /// Symbol rotation in degrees /// Map reference public static void DrawPoint(System.Drawing.Graphics g, SharpMap.Geometries.Point point, System.Drawing.Bitmap symbol, float symbolscale, System.Drawing.PointF offset, float rotation, SharpMap.Map map) 其中，symbol 参数为一个位图，代表点的符号，这说明 SharpMap 暂时只支持位图 符号，不支持矢量符号绘制。最终绘制调用 DrawImage。 2.7 DrawPolygon /// /// Renders a polygon to the map. /// /// Graphics reference /// Polygon to render /// Brush used for filling (null or transparent for no filling) /// Outline pen style (null if no outline)
