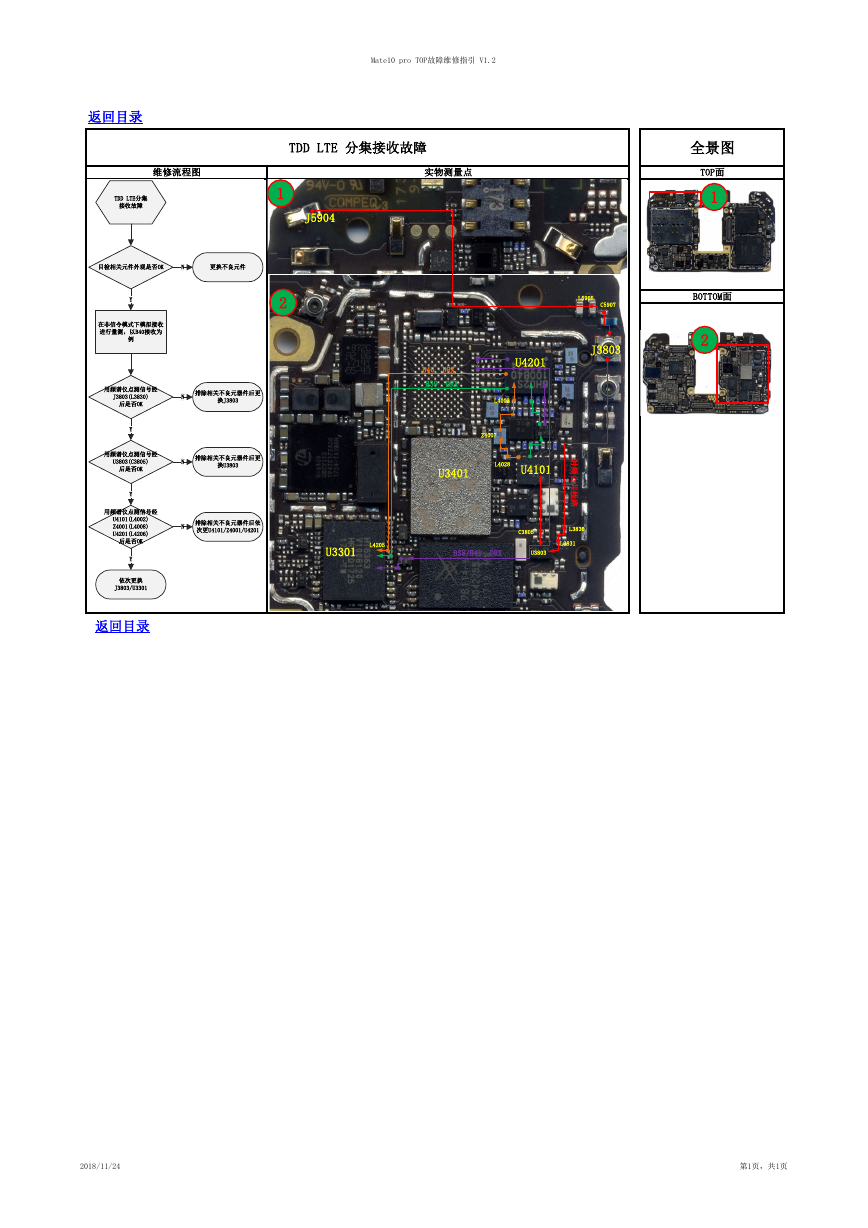

Mate10 pro TOP故障维修指引 V1.2 返回目录 TDD LTE 分集接收故障 维修流程图 实物测量点 全景图 TOP面 1 J5904 1 2 TDD LTE分集 接收故障 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟接收 进行量测，以B40接收为 例 用频谱仪点测信号经 J3803(L3830) 后是否OK Y 用频谱仪点测信号经 U3803(C3805) 后是否OK Y 用频谱仪点测信号经 U4101(L4002) Z4001(L4008) U4201(L4206) 后是否OK Y 依次更换 J3803/U3301 返回目录 N N 排除相关不良元器件后更 换J3803 排除相关不良元器件后更 换U3803 N 排除相关不良元器件后依 次更U4101/Z4001/U4201 L5905 C5907 BOTTOM面 J3803 U4201 2 B40 DRX B39 DRX L4003 Z4007 U3401 L4028 U4101 射 频 公 共 线 路 U3301 L4205 C3805 L3830 L3831 B38/B41 DRX U3803 2018/11/24 第1页，共1页
