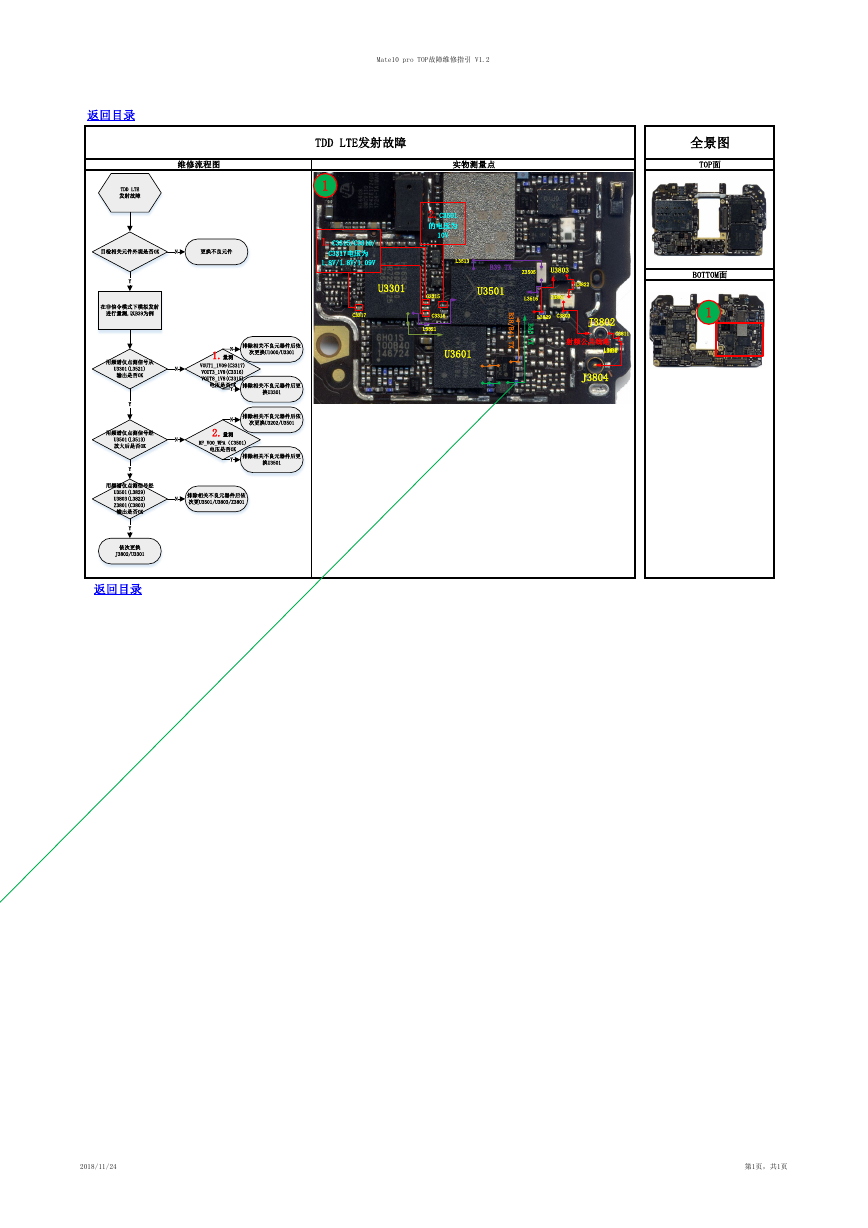

1 1.C3315/C3316/ C3317电压为 1.8V/1.8V/1.09V 2.C3501 的电压为 10V U3301 C3317 C3315 C3316 L3521 L3513 B39 TX Z3505 U3803 U3501 L3516 Z3801 L3822 U3601 B 3 8 / B 4 1 T X B 4 0 T X L3829 C3803 J3802 C3811 射频公共线路 L3836 L3836 J3804 全景图 TOP面 BOTTOM面 1 Mate10 pro TOP故障维修指引 V1.2 维修流程图 实物测量点 TDD LTE发射故障 返回目录 TDD LTE 发射故障 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟发射 进行量测,以B39为例 用频谱仪点测信号从 U3301(L3521) 输出是否OK Y 用频谱仪点测信号经 U3501(L3513) 放大后是否OK Y 用频谱仪点测信号经 U3501(L3829) U3803(L3822) Z3801(C3803) 输出是否OK Y 依次更换 J3802/U3301 返回目录 N N N 1.量测 排除相关不良元器件后依 次更换U1000/U3301 VOUT1_1V09(C3317) VOUT3_1V8(C3316) VOUT8_1V8(C3315) 电压是否OK Y 排除相关不良元器件后更 换U3301 N 排除相关不良元器件后依 次更换U3202/U3501 2.量测 RF_VO0_WPA（C3501) 电压是否OK Y 排除相关不良元器件后更 换U3501 N 排除相关不良元器件后依 次更U3501/U3803/Z3801 2018/11/24 第1页，共1页
