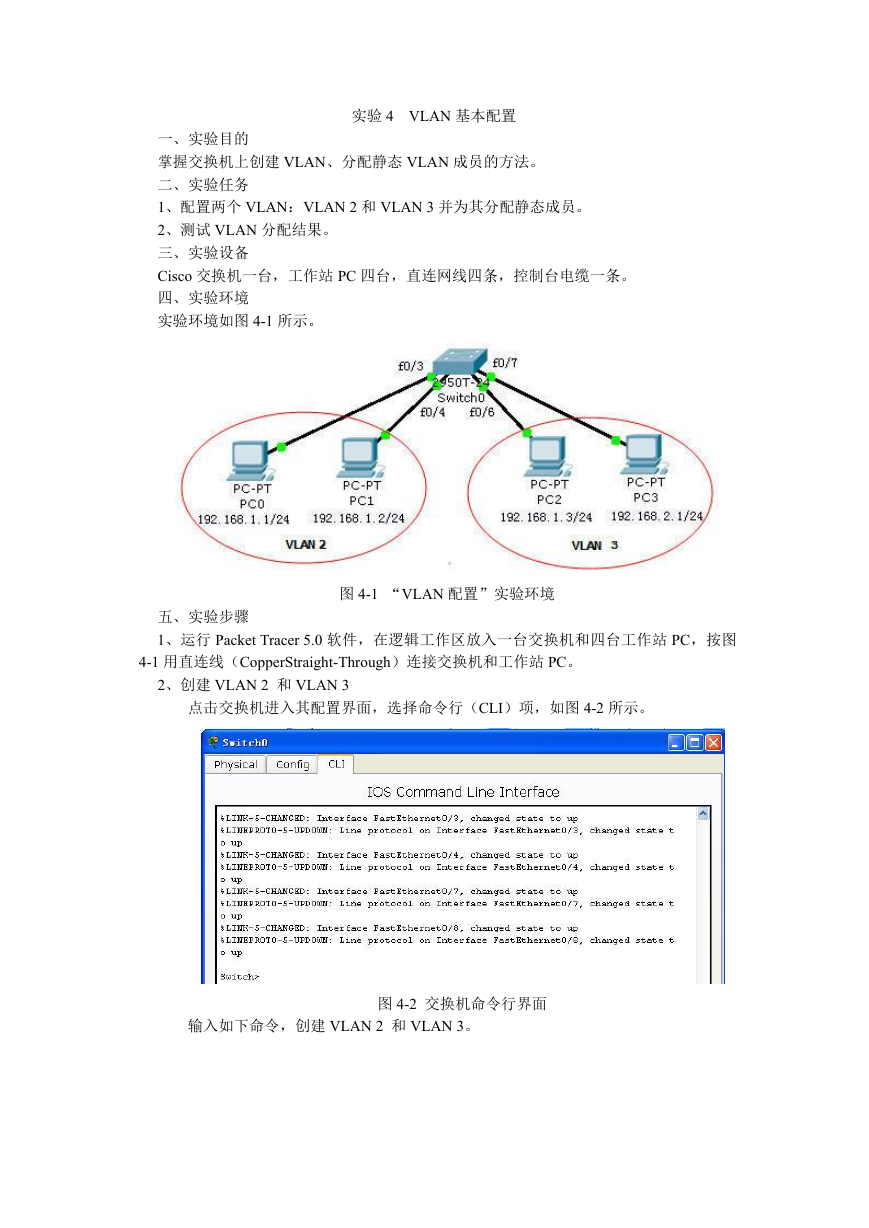

实验 4 VLAN 基本配置 一、实验目的 掌握交换机上创建 VLAN、分配静态 VLAN 成员的方法。 二、实验任务 1、配置两个 VLAN：VLAN 2 和 VLAN 3 并为其分配静态成员。 2、测试 VLAN 分配结果。 三、实验设备 Cisco 交换机一台，工作站 PC 四台，直连网线四条，控制台电缆一条。 四、实验环境 实验环境如图 4-1 所示。 图 4-1 “VLAN 配置”实验环境 五、实验步骤 1、运行 Packet Tracer 5.0 软件，在逻辑工作区放入一台交换机和四台工作站 PC，按图 4-1 用直连线（CopperStraight-Through）连接交换机和工作站 PC。 2、创建 VLAN 2 和 VLAN 3 点击交换机进入其配置界面，选择命令行（CLI）项，如图 4-2 所示。 输入如下命令，创建 VLAN 2 和 VLAN 3。 图 4-2 交换机命令行界面 

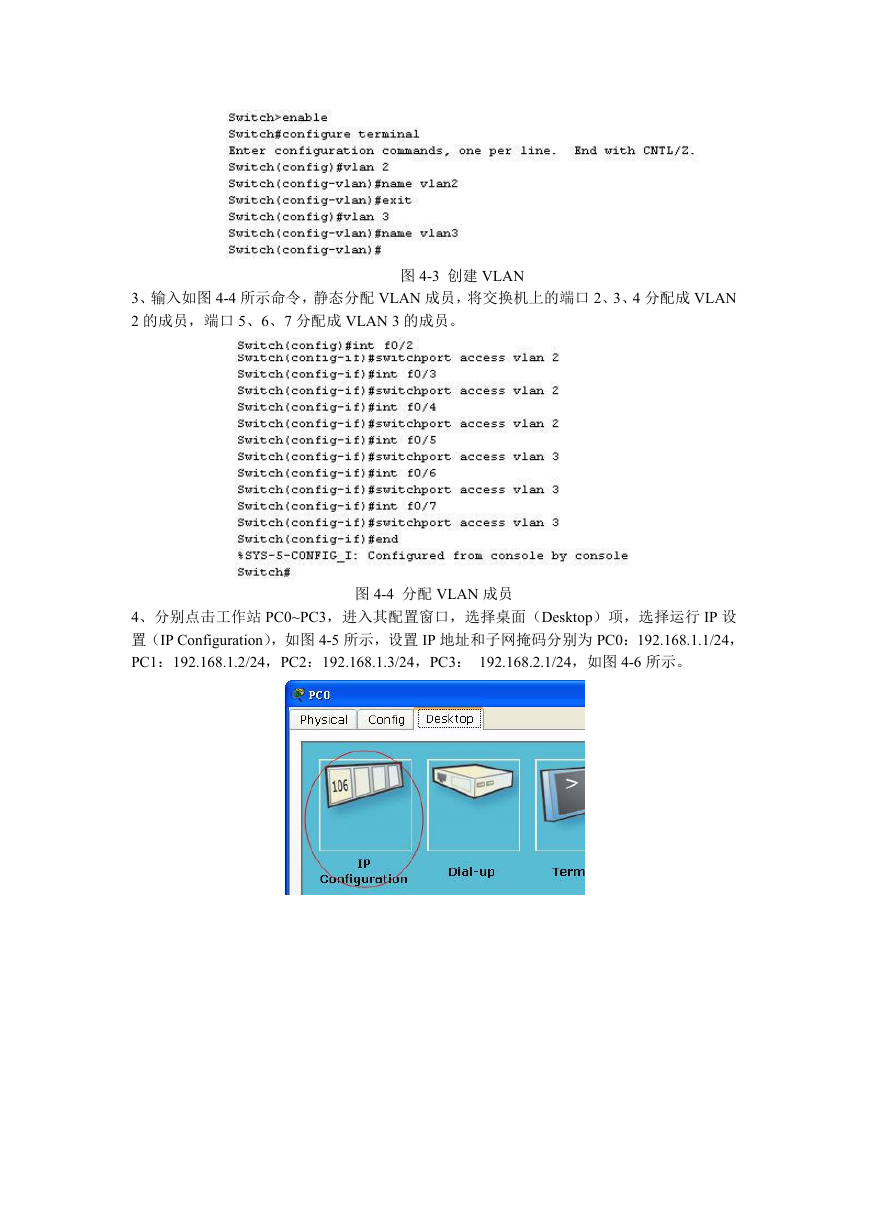

3、输入如图 4-4 所示命令，静态分配 VLAN 成员，将交换机上的端口 2、3、4 分配成 VLAN 2 的成员，端口 5、6、7 分配成 VLAN 3 的成员。 图 4-3 创建 VLAN 图 4-4 分配 VLAN 成员 4、分别点击工作站 PC0~PC3，进入其配置窗口，选择桌面（Desktop）项，选择运行 IP 设 置（IP Configuration），如图 4-5 所示，设置 IP 地址和子网掩码分别为 PC0：192.168.1.1/24， PC1：192.168.1.2/24，PC2：192.168.1.3/24，PC3： 192.168.2.1/24，如图 4-6 所示。 

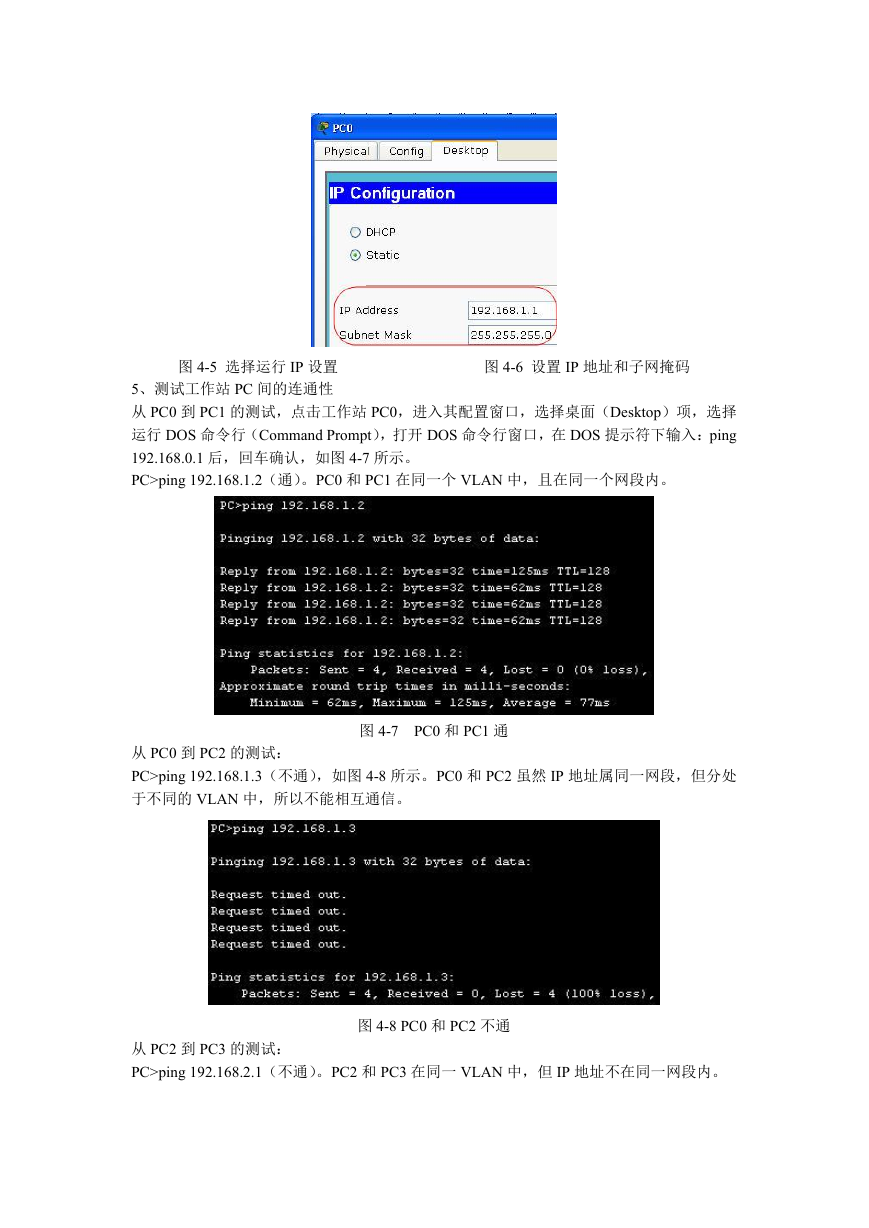

图 4-5 选择运行 IP 设置 5、测试工作站 PC 间的连通性 从 PC0 到 PC1 的测试，点击工作站 PC0，进入其配置窗口，选择桌面（Desktop）项，选择 运行 DOS 命令行（Command Prompt），打开 DOS 命令行窗口，在 DOS 提示符下输入：ping 192.168.0.1 后，回车确认，如图 4-7 所示。 PC>ping 192.168.1.2（通）。PC0 和 PC1 在同一个 VLAN 中，且在同一个网段内。 图 4-6 设置 IP 地址和子网掩码 图 4-7 PC0 和 PC1 通 从 PC0 到 PC2 的测试： PC>ping 192.168.1.3（不通），如图 4-8 所示。PC0 和 PC2 虽然 IP 地址属同一网段，但分处 于不同的 VLAN 中，所以不能相互通信。 从 PC2 到 PC3 的测试： PC>ping 192.168.2.1（不通）。PC2 和 PC3 在同一 VLAN 中，但 IP 地址不在同一网段内。 图 4-8 PC0 和 PC2 不通
