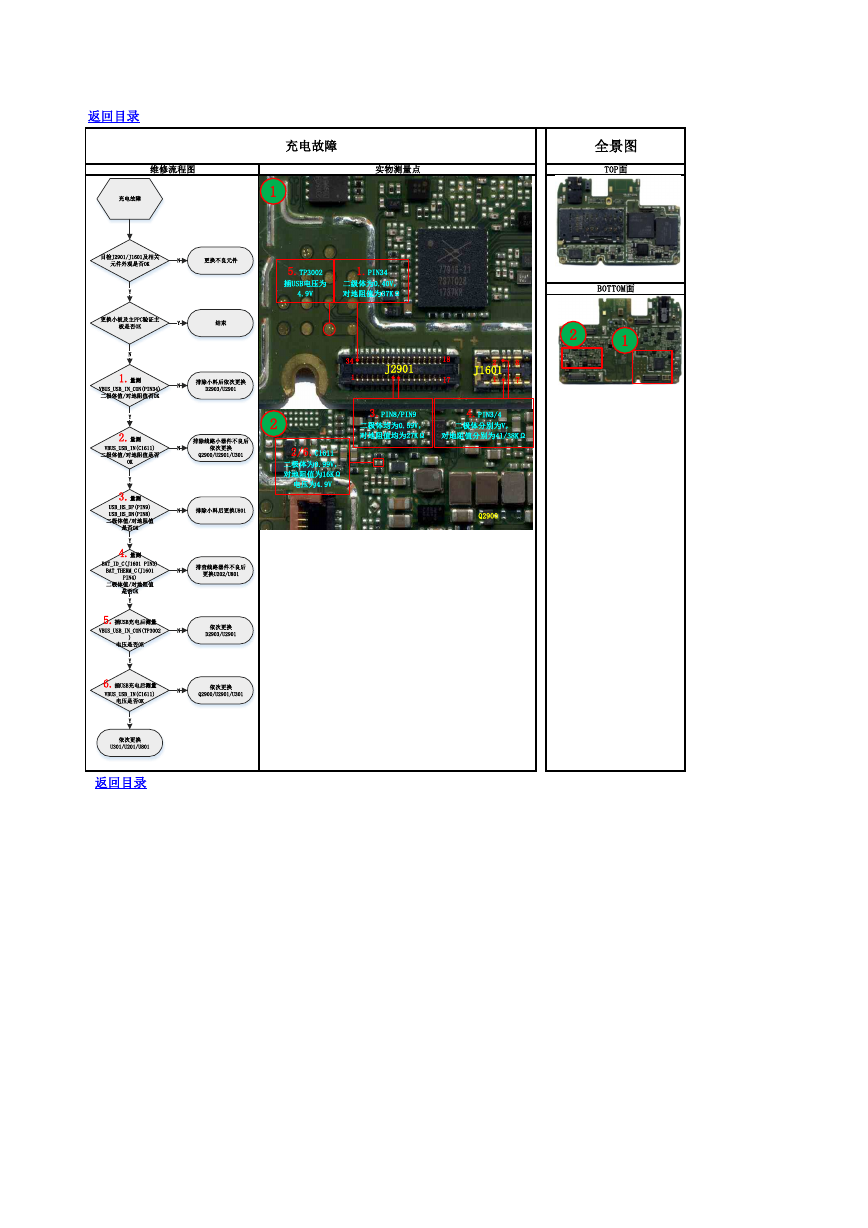

返回目录 充电故障 维修流程图 实物测量点 全景图 TOP面 5.TP3002 插USB电压为 4.9V 1.PIN34 二级体为0.40V， 对地阻值为37KΩ 34 1 J2901 18 17 BOTTOM面 2 1 8 7 J1601 2 1 3.PIN8/PIN9 二极体均为0.59V， 对地阻值均为27KΩ 4.PIN3/4 二极体分别为V， 对地阻值分别为41/38KΩ 2/6.C1611 二极体为0.99V， 对地阻值为16KΩ 电压为4.9V Q2900 1 2 返回目录 充电故障目检J2901/J1601及相关元件外观是否OK更换不良元件NY更换小板及主FPC验证主板是否OK结束YN1.量测VBUS_USB_IN_CON(PIN34)二极体值/对地阻值否OK排除小料后依次更换D2903/U2901N2.量测VBUS_USB_IN(C1611)二极体值/对地阻值是否OK排除线路小器件不良后依次更换Q2900/U2901/U301YN4.量测BAT_ID_C(J1601 PIN3)BAT_THERM_C(J1601 PIN4)二极体值/对地阻值是否OKY3.量测USB_HS_DP(PIN9)USB_HS_DN(PIN8)二极体值/对地阻值是否OK排除小料后更换U801YN排查线路器件不良后更换U202/U801NY依次更换U301/U201/U8015.插USB充电后测量VBUS_USB_IN_CON(TP3002)电压是否OKYY6.插USB充电后测量VBUS_USB_IN(C1611)电压是否OKNN依次更换D2903/U2901依次更换Q2900/U2901/U301
