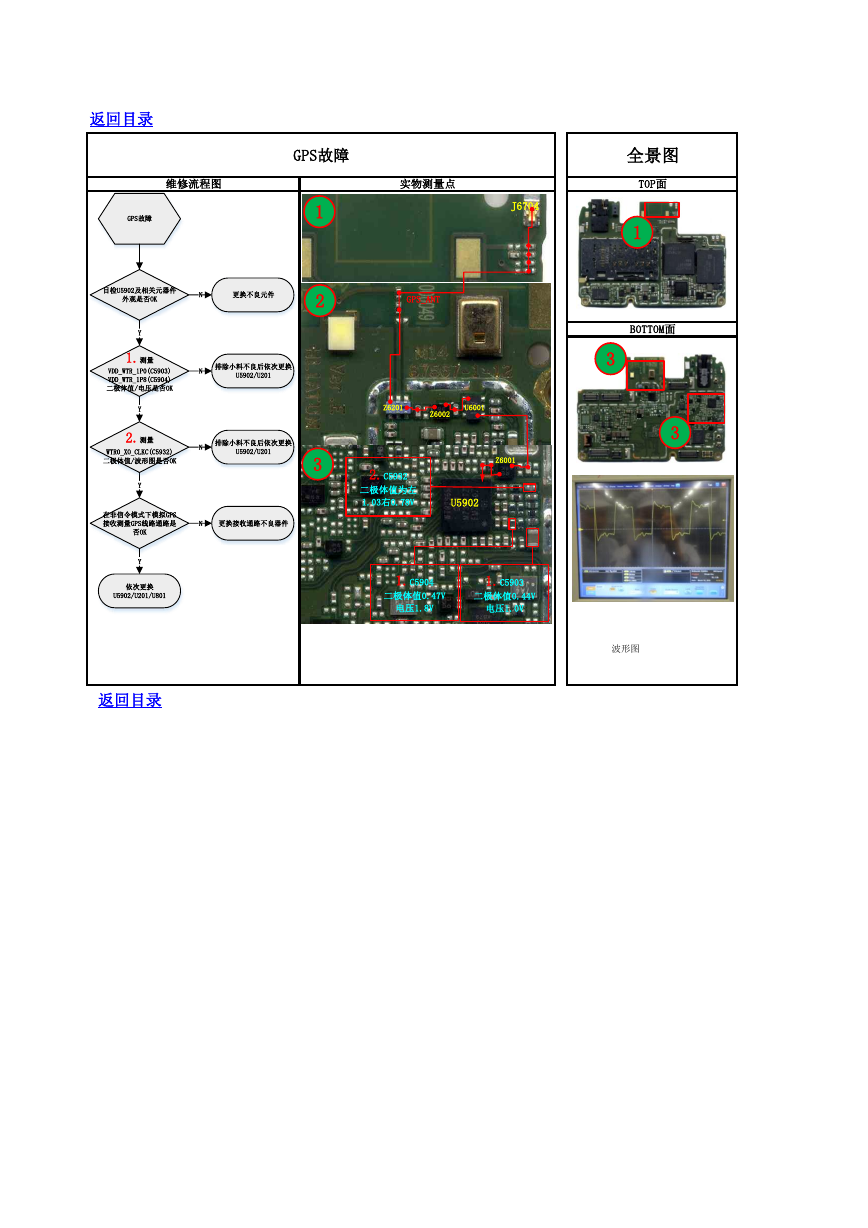

返回目录 GPS故障 维修流程图 实物测量点 1 2 3 J6704 GPS_ANT Z6201 U6001 Z6002 Z6001 2.C5932 二极体值为左 1.03右0.78V U5902 1.C5904 1.C5903 二极体值0.47V 二极体值0.44V 电压1.8V 电压1.0V 返回目录 全景图 TOP面 1 BOTTOM面 3 3 波形图 GPS故障目检U5902及相关元器件外观是否OK更换不良元件NYNYNY1.测量VDD_WTR_1P0(C5903)VDD_WTR_1P8(C5904)二极体值/电压是否OK2.测量WTR0_XO_CLKC(C5932)二极体值/波形图是否OK排除小料不良后依次更换U5902/U201排除小料不良后依次更换U5902/U201依次更换U5902/U201/U801在非信令模式下模拟GPS接收测量GPS线路通路是否OK更换接收通路不良器件NY
