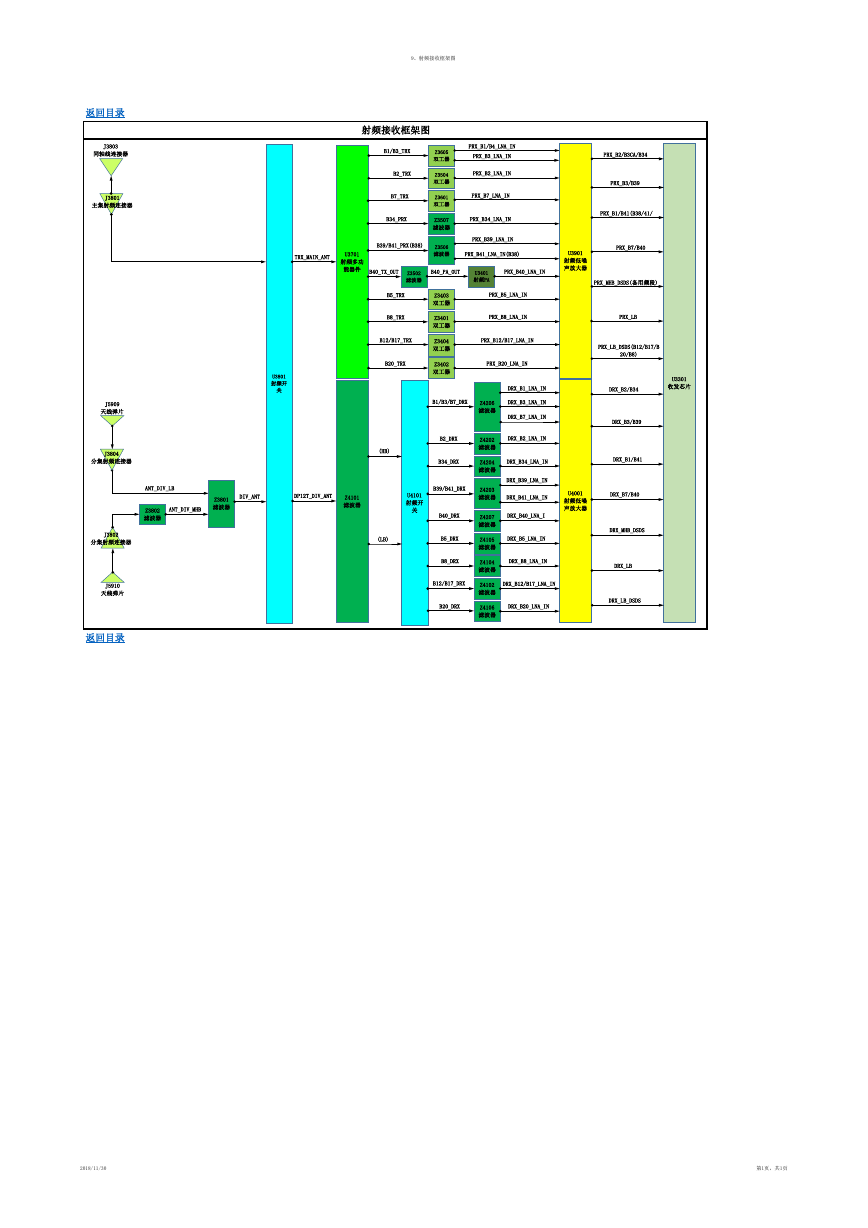

9、射频接收框架图 射频接收框架图 B1/B3_TRX B2_TRX B7_TRX B34_PRX B39/B41_PRX(B38) Z3605 双工器 Z3504 双工器 Z3601 双工器 Z3507 滤波器 Z3506 滤波器 PRX_B1/B4_LNA_IN PRX_B3_LNA_IN PRX_B2_LNA_IN PRX_B7_LNA_IN PRX_B34_LNA_IN PRX_B39_LNA_IN PRX_B41_LNA_IN(B38) B40_TX_OUT Z3502 滤波器 B40_PA_OUT U3401 射频PA PRX_B40_LNA_IN PRX_B2/B3CA/B34 PRX_B3/B39 PRX_B1/B41(B38/41/ PRX_B7/B40 U3901 射频低噪 声放大器 PRX_MHB_DSDS(备用频段) TRX_MAIN_ANT U3701 射频多功 J4003 能器件 主集射频 连接器 PRX_B5_LNA_IN PRX_B8_LNA_IN PRX_LB B5_TRX B8_TRX B12/B17_TRX B20_TRX Z3403 双工器 Z3401 双工器 Z3404 双工器 Z3402 双工器 PRX_B12/B17_LNA_IN PRX_B20_LNA_IN (HB) (LB) U4101 射频开 关 B1/B3/B7_DRX B2_DRX B34_DRX B39/B41_DRX B40_DRX B5_DRX B8_DRX B12/B17_DRX B20_DRX Z4206 滤波器 Z4202 滤波器 Z4204 滤波器 Z4203 滤波器 Z4207 滤波器 Z4105 滤波器 Z4104 滤波器 Z4102 滤波器 Z4106 滤波器 DRX_B1_LNA_IN DRX_B3_LNA_IN DRX_B7_LNA_IN DRX_B2_LNA_IN DRX_B34_LNA_IN DRX_B39_LNA_IN DRX_B41_LNA_IN DRX_B40_LNA_I DRX_B5_LNA_IN DRX_B8_LNA_IN DRX_B12/B17_LNA_IN DRX_B20_LNA_IN U3801 射频开 关 ANT_DIV_LB ANT_DIV_MHB Z3802 滤波器 Z3801 滤波器 DIV_ANT DP12T_DIV_ANT Z4101 滤波器 PRX_LB_DSDS(B12/B17/B 20/B8) DRX_B2/B34 U3301 收发芯片 DRX_B3/B39 DRX_B1/B41 U4001 射频低噪 声放大器 DRX_B7/B40 DRX_MHB_DSDS DRX_LB DRX_LB_DSDS 返回目录 J3803 同轴线连接器 J3801 主集射频连接器 J5909 天线弹片 J3804 分集射频连接器 J3802 分集射频连接器 J5910 天线弹片 返回目录 2018/11/30 第1页，共1页
