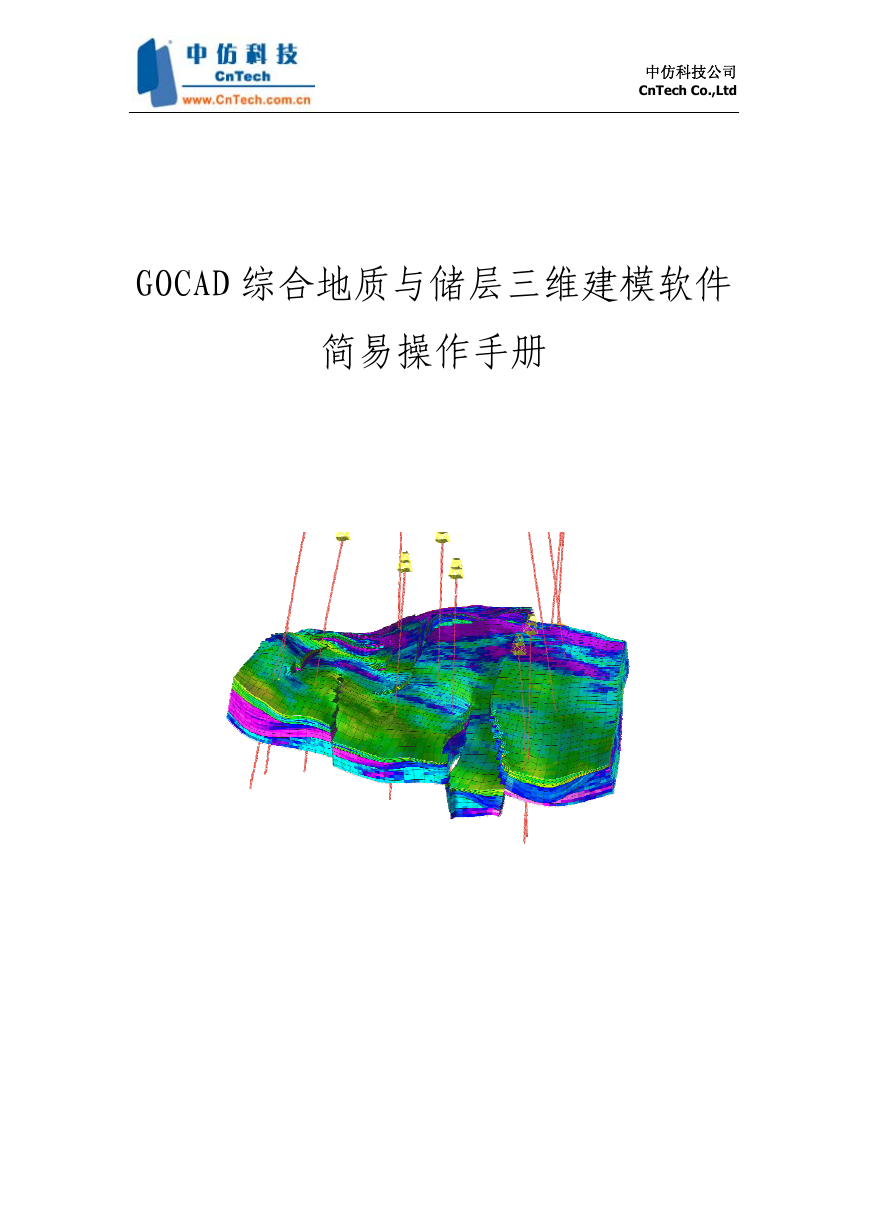

中仿科技公司 CnTech Co.,Ltd GOCAD 综合地质与储层三维建模软件简易操作手册

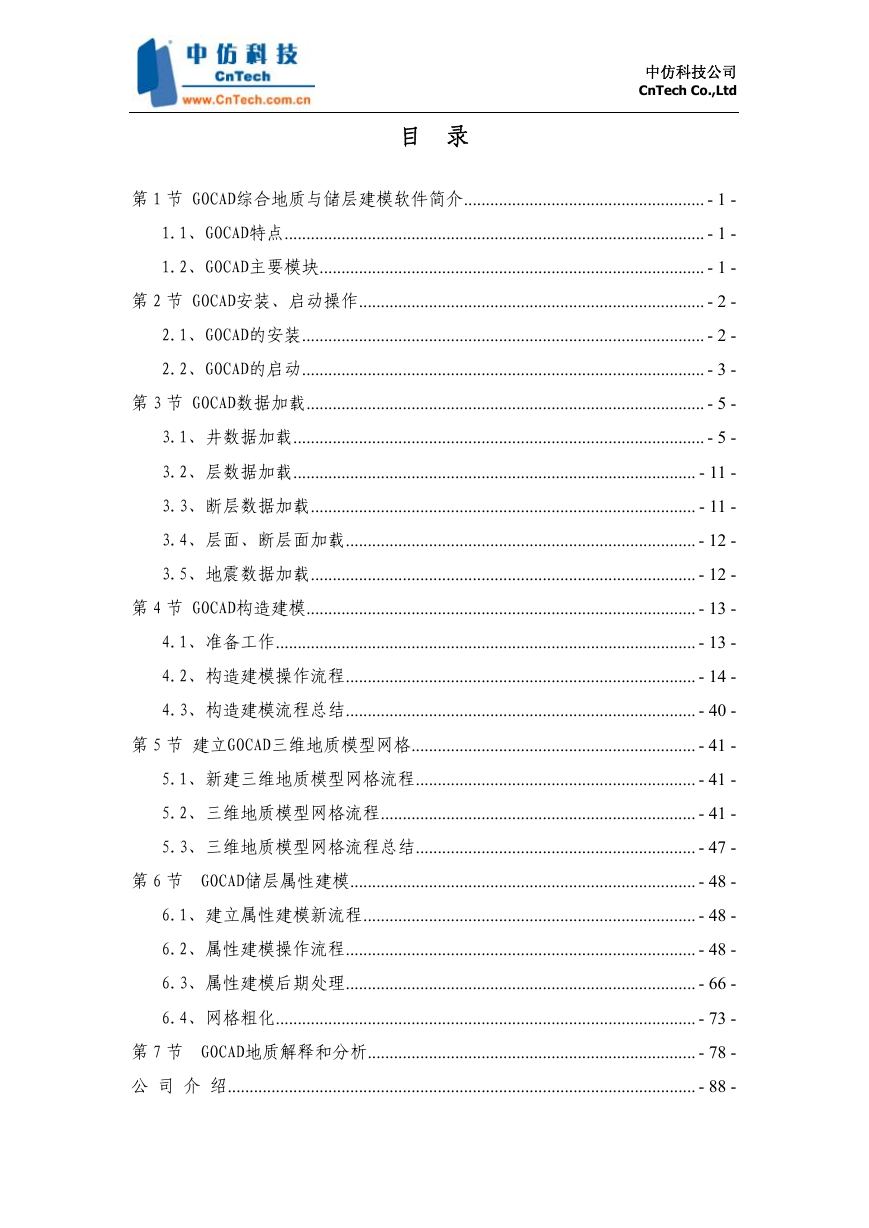

中仿科技公司 CnTech Co.,Ltd 目录第 1 节 GOCAD综合地质与储层建模软件简介....................................................... - 1 - 1.1、GOCAD特点................................................................................................ - 1 - 1.2、GOCAD主要模块........................................................................................ - 1 - 第 2 节 GOCAD安装、启动操作............................................................................... - 2 - 2.1、GOCAD的安装............................................................................................ - 2 - 2.2、GOCAD的启动............................................................................................ - 3 - 第 3 节 GOCAD数据加载........................................................................................... - 5 - 3.1、井数据加载.............................................................................................. - 5 - 3.2、层数据加载............................................................................................ - 11 - 3.3、断层数据加载........................................................................................ - 11 - 3.4、层面、断层面加载................................................................................ - 12 - 3.5、地震数据加载........................................................................................ - 12 - 第 4 节 GOCAD构造建模......................................................................................... - 13 - 4.1、准备工作................................................................................................ - 13 - 4.2、构造建模操作流程................................................................................ - 14 - 4.3、构造建模流程总结................................................................................ - 40 - 第 5 节建立GOCAD三维地质模型网格................................................................. - 41 - 5.1、新建三维地质模型网格流程................................................................ - 41 - 5.2、三维地质模型网格流程........................................................................ - 41 - 5.3、三维地质模型网格流程总结................................................................ - 47 - 第 6 节 GOCAD储层属性建模............................................................................... - 48 - 6.1、建立属性建模新流程............................................................................ - 48 - 6.2、属性建模操作流程................................................................................ - 48 - 6.3、属性建模后期处理................................................................................ - 66 - 6.4、网格粗化................................................................................................ - 73 - 第 7 节 GOCAD地质解释和分析........................................................................... - 78 - 公司介绍........................................................................................................... - 88 -

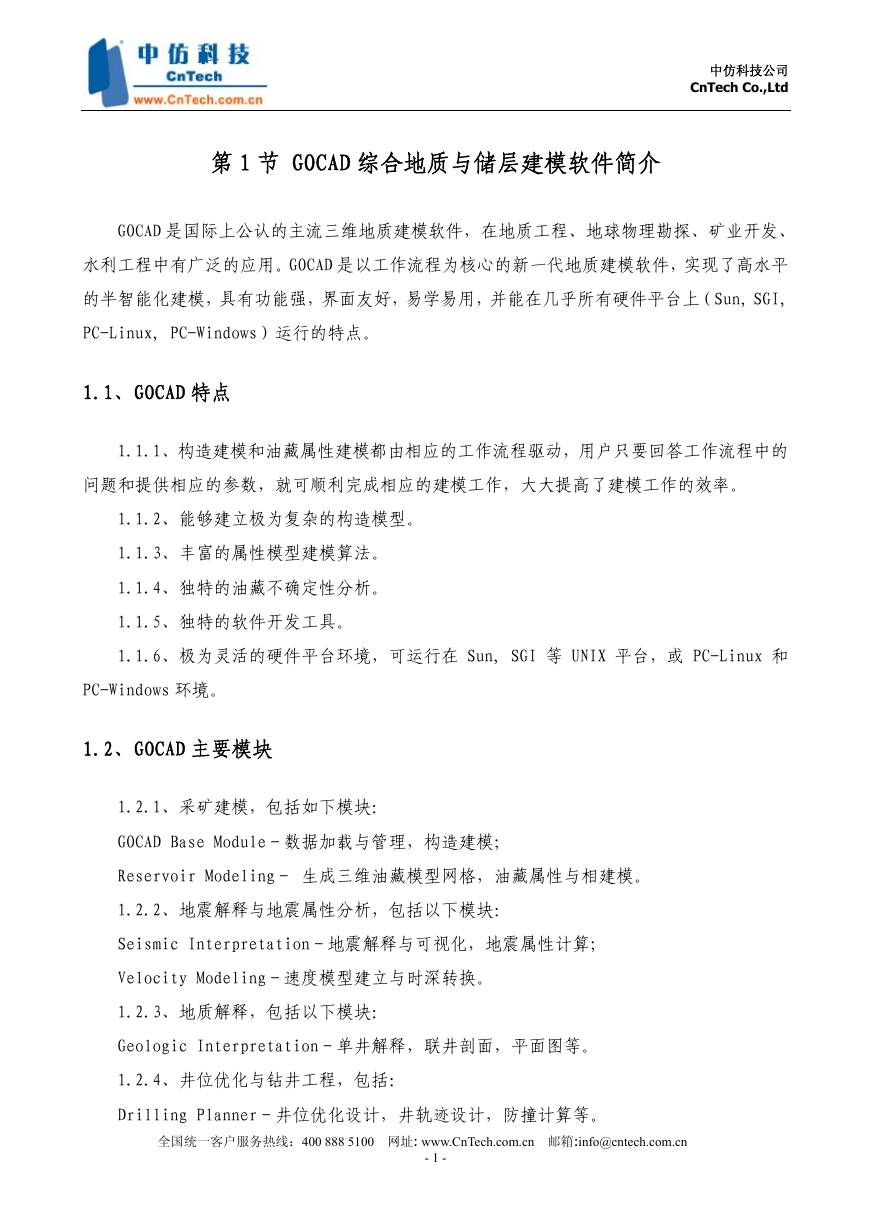

中仿科技公司 CnTech Co.,Ltd 第 1 节 GOCAD 综合地质与储层建模软件简介 GOCAD 是国际上公认的主流三维地质建模软件，在地质工程、地球物理勘探、矿业开发、水利工程中有广泛的应用。GOCAD 是以工作流程为核心的新一代地质建模软件，实现了高水平的半智能化建模，具有功能强，界面友好，易学易用，并能在几乎所有硬件平台上（Sun, SGI, PC-Linux, PC-Windows）运行的特点。 1.1、GOCAD 特点 1.1.1、构造建模和油藏属性建模都由相应的工作流程驱动，用户只要回答工作流程中的问题和提供相应的参数，就可顺利完成相应的建模工作，大大提高了建模工作的效率。 1.1.2、能够建立极为复杂的构造模型。 1.1.3、丰富的属性模型建模算法。 1.1.4、独特的油藏不确定性分析。 1.1.5、独特的软件开发工具。 1.1.6、极为灵活的硬件平台环境，可运行在 Sun, SGI 等 UNIX 平台，或 PC-Linux 和 PC-Windows 环境。 1.2、GOCAD 主要模块 1.2.1、采矿建模，包括如下模块： GOCAD Base Module－数据加载与管理，构造建模； Reservoir Modeling－生成三维油藏模型网格，油藏属性与相建模。 1.2.2、地震解释与地震属性分析，包括以下模块： Seismic Interpretation－地震解释与可视化，地震属性计算； Velocity Modeling－速度模型建立与时深转换。 1.2.3、地质解释，包括以下模块： Geologic Interpretation－单井解释，联井剖面，平面图等。 1.2.4、井位优化与钻井工程，包括： Drilling Planner－井位优化设计，井轨迹设计，防撞计算等。全国统一客户服务热线：400 888 5100 网址: www.CnTech.com.cn 邮箱:info@cntech.com.cn - 1 -

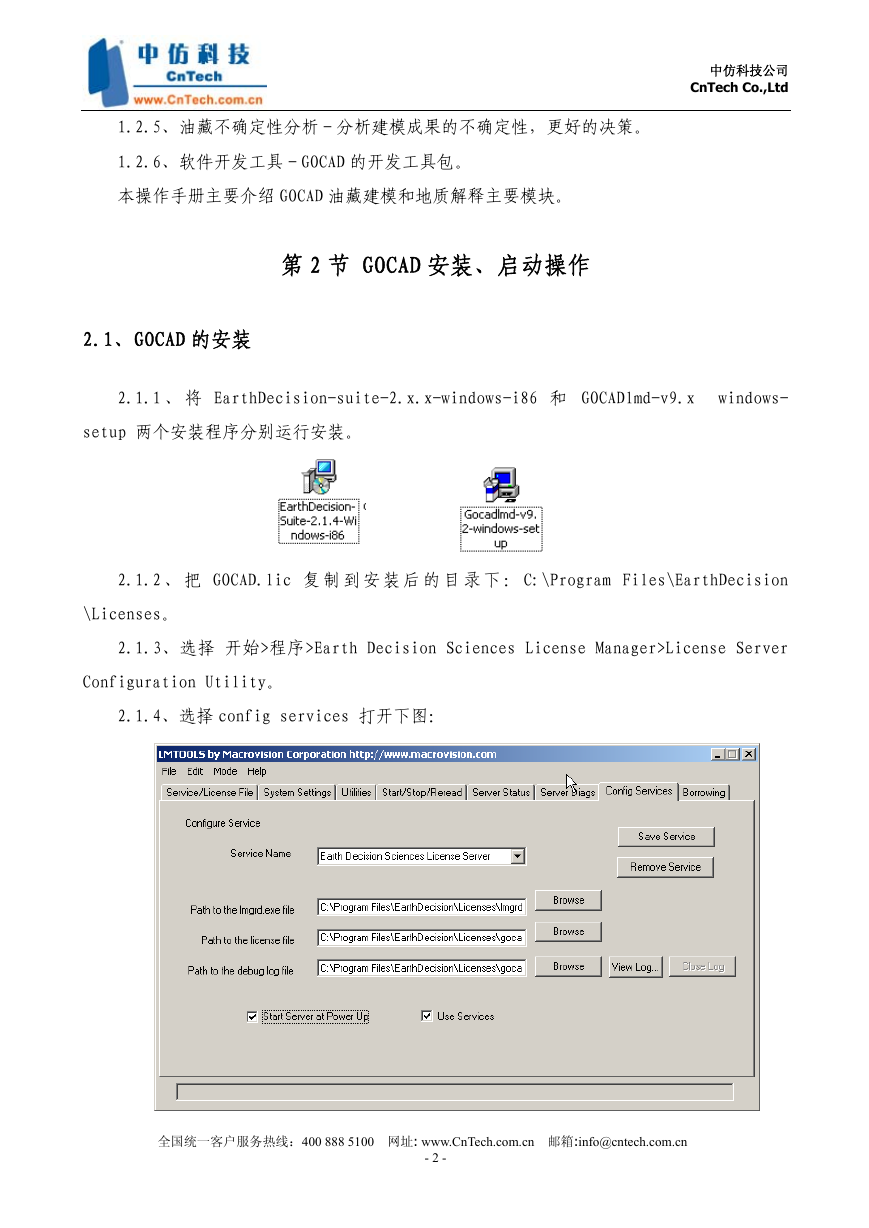

中仿科技公司 CnTech Co.,Ltd 1.2.5、油藏不确定性分析－分析建模成果的不确定性，更好的决策。 1.2.6、软件开发工具－GOCAD 的开发工具包。本操作手册主要介绍 GOCAD 油藏建模和地质解释主要模块。第 2 节 GOCAD 安装、启动操作 2.1、GOCAD 的安装 2.1.1 、将 EarthDecision-suite-2.x.x-windows-i86 和 GOCADlmd-v9.x 　 windows- setup 两个安装程序分别运行安装。 2.1.2 、把 GOCAD.lic 复制到安装后的目录下：C:\Program Files\EarthDecision \Licenses。 2.1.3、选择开始>程序>Earth Decision Sciences License Manager>License Server Configuration Utility。 2.1.4、选择 config services 打开下图：全国统一客户服务热线：400 888 5100 网址: www.CnTech.com.cn 邮箱:info@cntech.com.cn - 2 -

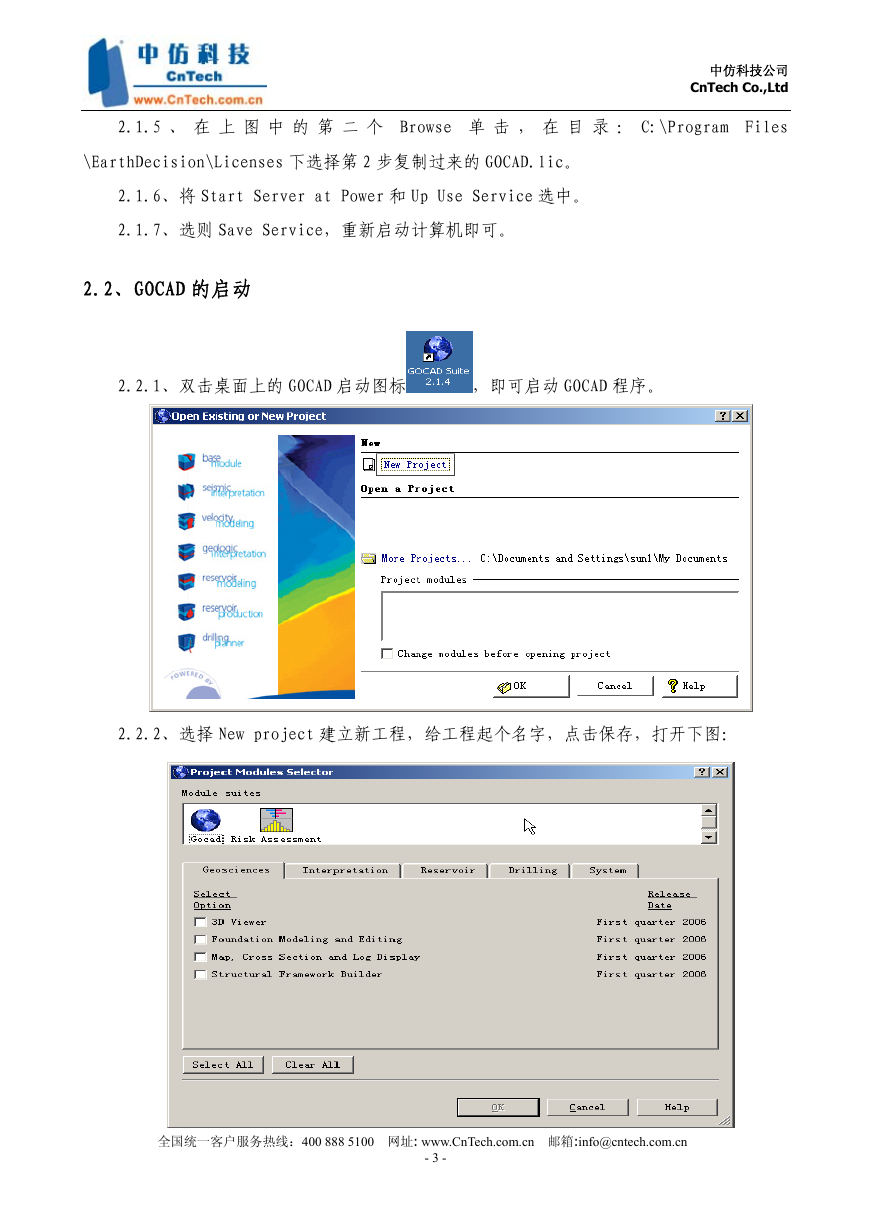

2.1.5 、在上图中的第二个 Browse 单击，在目录： C:\Program Files 中仿科技公司 CnTech Co.,Ltd \EarthDecision\Licenses 下选择第 2 步复制过来的 GOCAD.lic。 2.1.6、将 Start Server at Power 和 Up Use Service 选中。 2.1.7、选则 Save Service，重新启动计算机即可。 2.2、GOCAD 的启动 2.2.1、双击桌面上的 GOCAD 启动图标，即可启动 GOCAD 程序。 2.2.2、选择 New project 建立新工程，给工程起个名字，点击保存，打开下图：全国统一客户服务热线：400 888 5100 网址: www.CnTech.com.cn 邮箱:info@cntech.com.cn - 3 -

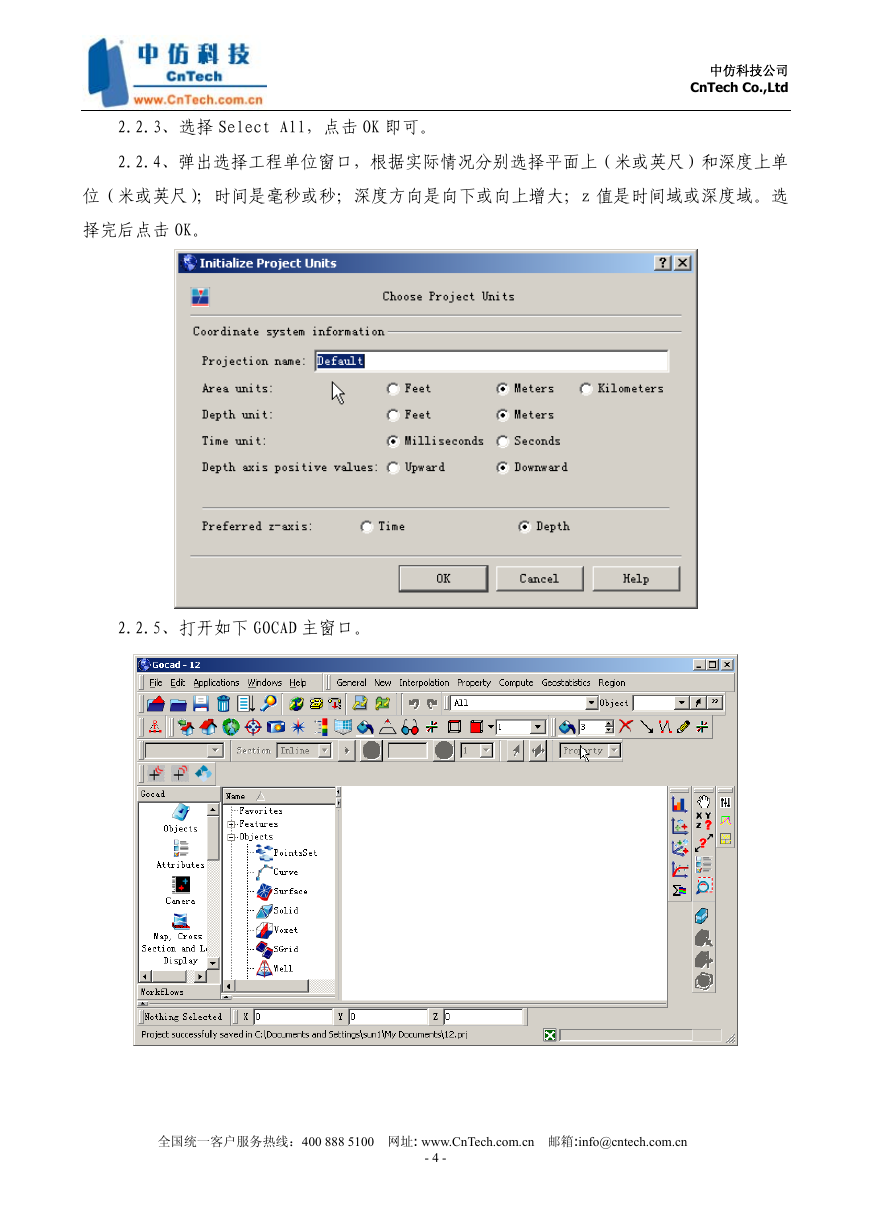

2.2.3、选择 Select All，点击 OK 即可。 2.2.4、弹出选择工程单位窗口，根据实际情况分别选择平面上（米或英尺）和深度上单位（米或英尺）；时间是毫秒或秒；深度方向是向下或向上增大；z 值是时间域或深度域。选择完后点击 OK。中仿科技公司 CnTech Co.,Ltd 2.2.5、打开如下 GOCAD 主窗口。全国统一客户服务热线：400 888 5100 网址: www.CnTech.com.cn 邮箱:info@cntech.com.cn - 4 -

第 3 节 GOCAD 数据加载中仿科技公司 CnTech Co.,Ltd 3.1、井数据加载 3.1.1、井位加载不同的格式有不同的加载方法。直井和斜井的井位数据格式一样，以普通的文本格式为例，包括井名、补心海拔、x 坐标、y 坐标、井深。下面分直井和斜井两种方式加载（1）直井加载方式是：File > Import objects > Well data > （path）Locations from column-based File ，接受默认，按 next 两次，打开下图，按数据格式选择合适的选项：下图选择加载井名、X 坐标、Y 坐标（选 yes）；补心海拔 KB （选 yes）；总深（Total Depth）。点击下一步，出现下图窗口，选择创建新井（Create new ones），只添加未加载过的井（only when the well doesn’t exist），点下一步。全国统一客户服务热线：400 888 5100 网址: www.CnTech.com.cn 邮箱:info@cntech.com.cn - 5 -

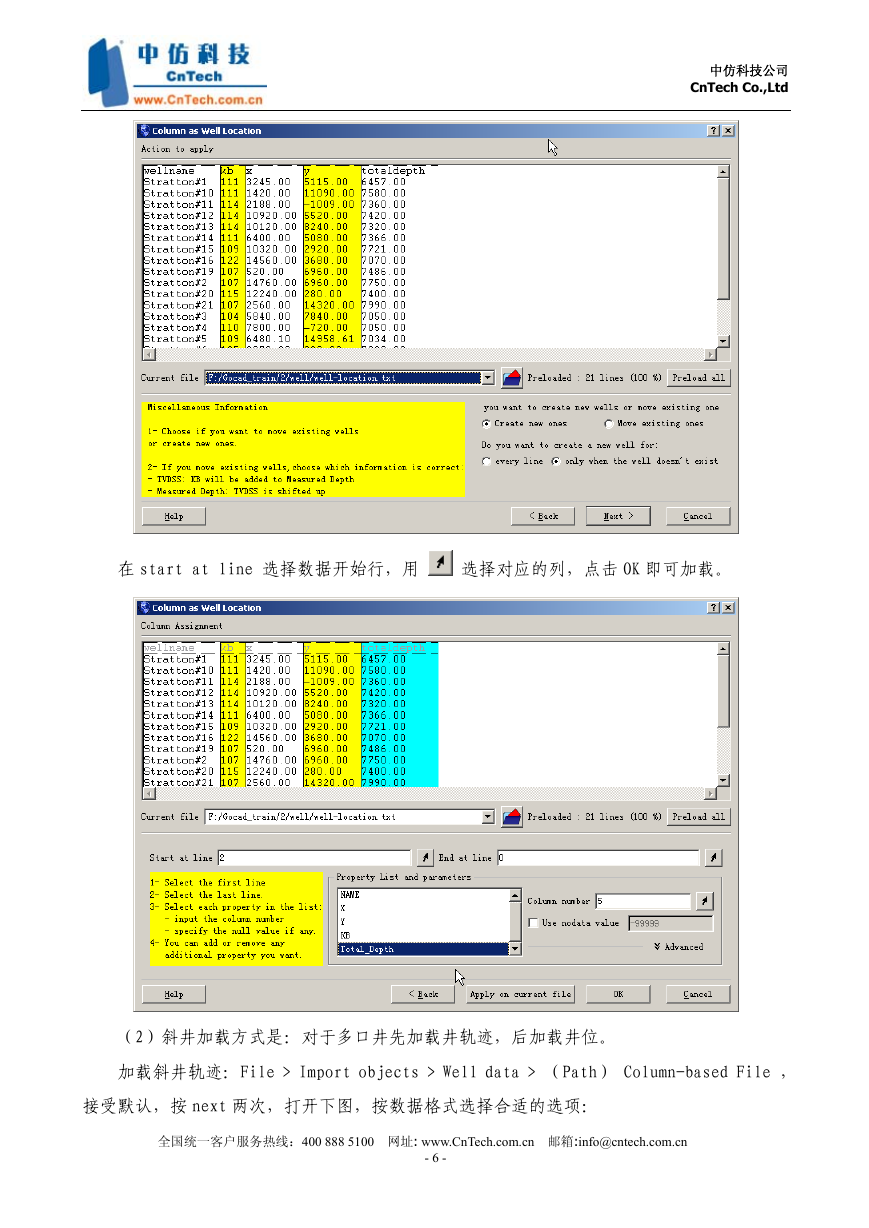

中仿科技公司 CnTech Co.,Ltd 在 start at line 选择数据开始行，用选择对应的列，点击 OK 即可加载。（2）斜井加载方式是：对于多口井先加载井轨迹，后加载井位。加载斜井轨迹：File > Import objects > Well data > （Path） Column-based File ，接受默认，按 next 两次，打开下图，按数据格式选择合适的选项：全国统一客户服务热线：400 888 5100 网址: www.CnTech.com.cn 邮箱:info@cntech.com.cn - 6 -
