中国电信无线维护岗位认证培训教材 5G无线网络空中接口中国电信集团公司

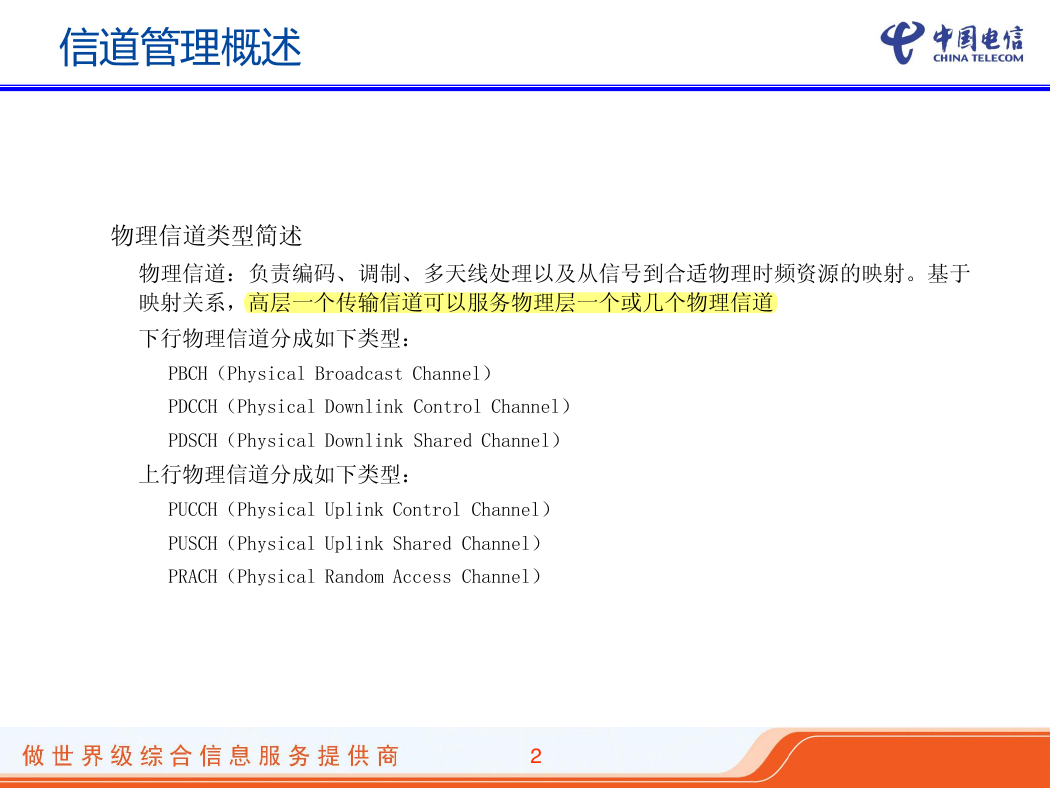

信道管理概述物理信道类型简述物理信道：负责编码、调制、多天线处理以及从信号到合适物理时频资源的映射。基于映射关系，高层一个传输信道可以服务物理层一个或几个物理信道下行物理信道分成如下类型： PBCH（Physical Broadcast Channel） PDCCH（Physical Downlink Control Channel） PDSCH（Physical Downlink Shared Channel）上行物理信道分成如下类型： PUCCH（Physical Uplink Control Channel） PUSCH（Physical Uplink Shared Channel） PRACH（Physical Random Access Channel） 2

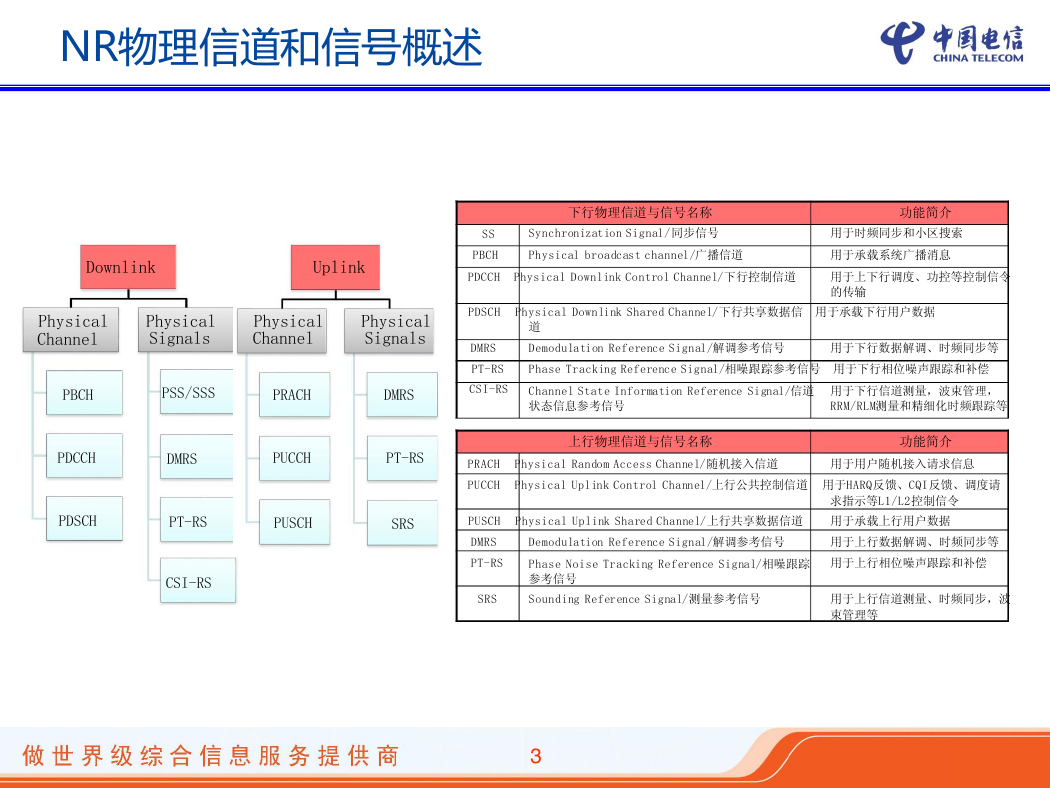

NR物理信道和信号概述 Downlink Uplink Physical Channel Physical Signals Physical Channel Physical Signals PBCH PSS/SSS PRACH DMRS PDCCH DMRS PUCCH PT-RS 下行物理信道与信号名称功能简介 SS Synchronization Signal/同步信号用于时频同步和小区搜索 PBCH Physical broadcast channel/广播信道用于承载系统广播消息 PDCCH Physical Downlink Control Channel/下行控制信道用于上下行调度、功控等控制信令的传输 PDSCH Physical Downlink Shared Channel/下行共享数据信用于承载下行用户数据道 DMRS Demodulation Reference Signal/解调参考信号用于下行数据解调、时频同步等 PT-RS CSI-RS Phase Tracking Reference Signal/相噪跟踪参考信号用于下行相位噪声跟踪和补偿 Channel State Information Reference Signal/信道状态信息参考信号用于下行信道测量，波束管理， RRM/RLM测量和精细化时频跟踪等上行物理信道与信号名称功能简介 PRACH Physical Random Access Channel/随机接入信道用于用户随机接入请求信息 PUCCH Physical Uplink Control Channel/上行公共控制信道用于HARQ反馈、CQI反馈、调度请求指示等L1/L2控制信令 PDSCH PT-RS PUSCH SRS PUSCH Physical Uplink Shared Channel/上行共享数据信道用于承载上行用户数据 CSI-RS DMRS Demodulation Reference Signal/解调参考信号用于上行数据解调、时频同步等 PT-RS Phase Noise Tracking Reference Signal/相噪跟踪参考信号用于上行相位噪声跟踪和补偿 SRS Sounding Reference Signal/测量参考信号用于上行信道测量、时频同步，波束管理等 3

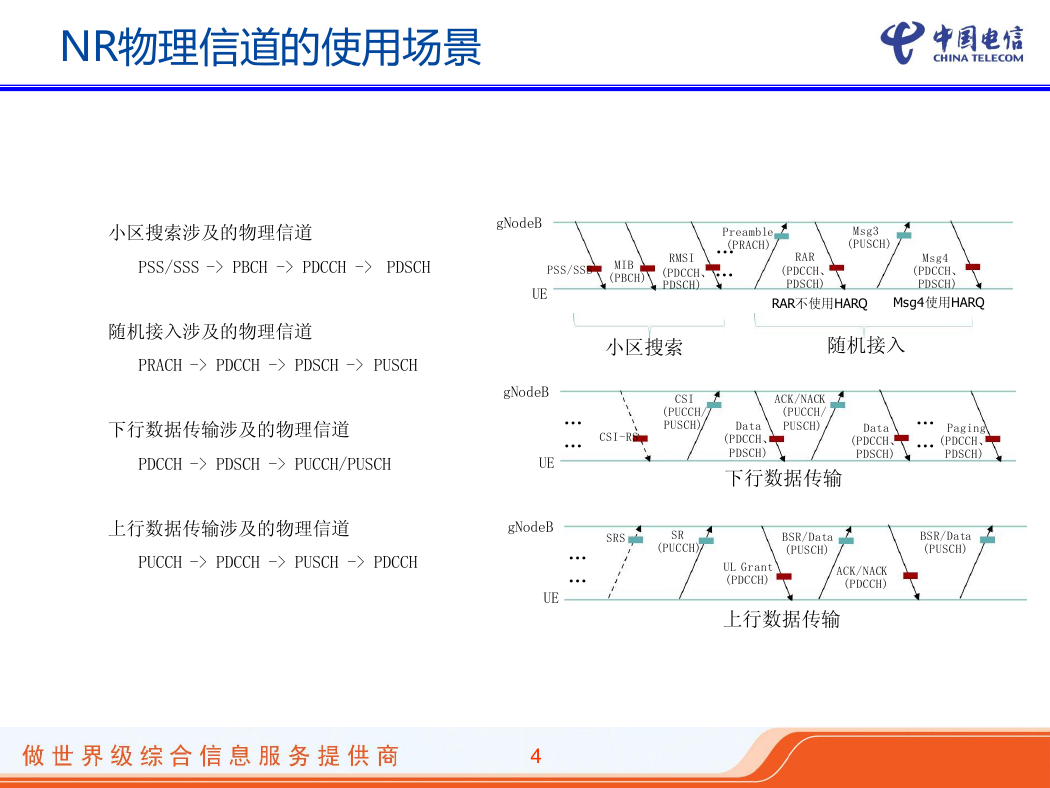

NR物理信道的使用场景小区搜索涉及的物理信道 gNodeB PSS/SSS -> PBCH -> PDCCH -> PDSCH PSS/SSS MIB (PBCH) UE Preamble (PRACH) … RMSI (PDCCH、 … PDSCH) Msg3 (PUSCH) RAR (PDCCH、 PDSCH) Msg4 (PDCCH、 PDSCH) RAR不使用HARQ Msg4使用HARQ 随机接入涉及的物理信道 PRACH -> PDCCH -> PDSCH -> PUSCH 下行数据传输涉及的物理信道 PDCCH -> PDSCH -> PUCCH/PUSCH 小区搜索随机接入 gNodeB … … UE CSI-RS CSI (PUCCH/ PUSCH) ACK/NACK (PUCCH/ PUSCH) Data (PDCCH、 PDSCH) 下行数据传输 Data … Paging (PDCCH、 PDSCH) … (PDCCH、 PDSCH) 上行数据传输涉及的物理信道 gNodeB PUCCH -> PDCCH -> PUSCH -> PDCCH … … UE 4 SRS SR (PUCCH) BSR/Data (PUSCH) BSR/Data (PUSCH) UL Grant (PDCCH) ACK/NACK (PDCCH) 上行数据传输

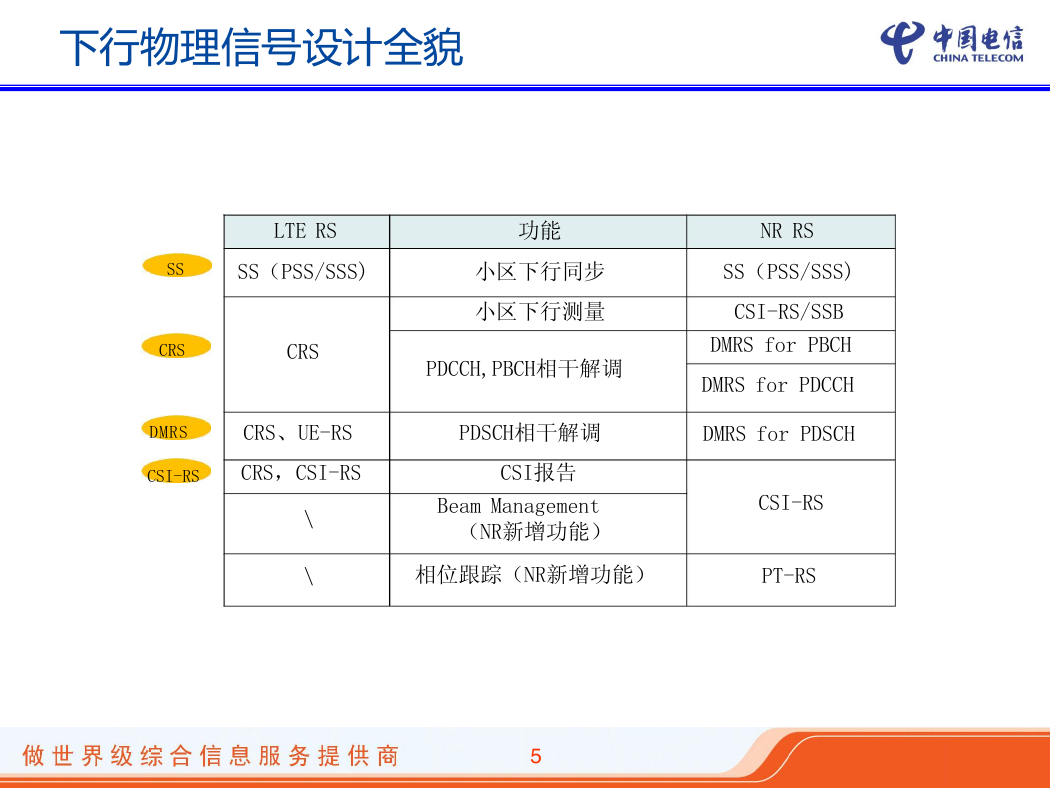

下行物理信号设计全貌 LTE RS 功能 NR RS SS SS（PSS/SSS) 小区下行同步 SS（PSS/SSS) CRS CRS 小区下行测量 PDCCH,PBCH相干解调 CSI-RS/SSB DMRS for PBCH DMRS for PDCCH DMRS CRS、UE-RS PDSCH相干解调 DMRS for PDSCH CSI-RS CRS，CSI-RS CSI报告 \ \ Beam Management （NR新增功能） CSI-RS 相位跟踪（NR新增功能） PT-RS 5

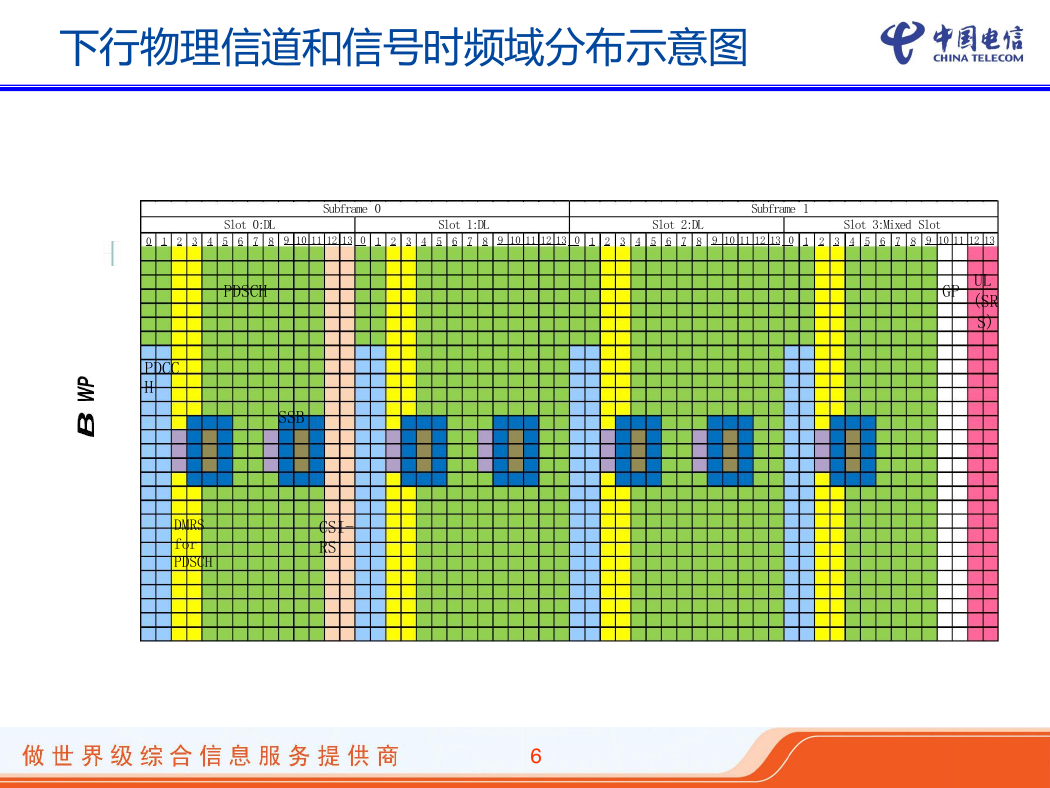

下行物理信道和信号时频域分布示意图 Slot 0:DL Slot 1:DL Slot 2:DL Slot 3:Mixed Slot 0 1 2 3 4 5 6 7 8 9 10 11 12 13 0 1 2 3 4 5 6 7 8 9 10 11 12 13 0 1 2 3 4 5 6 7 8 9 10 11 12 13 0 1 2 3 4 5 6 7 8 9 10 11 12 13 Subframe 0 Subframe 1 GP UL (SR S) PDSCH PDCC H SSB DMRS for PDSCH CSI- RS 6

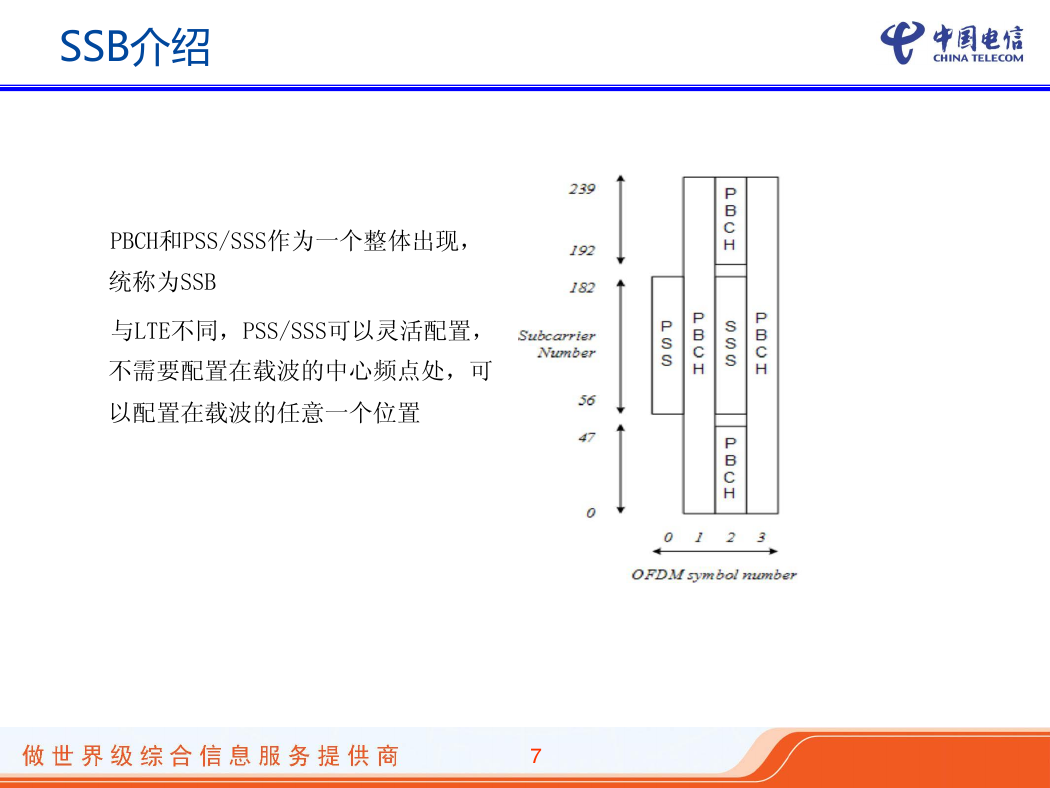

SSB介绍 PBCH和PSS/SSS作为一个整体出现，统称为SSB 与LTE不同，PSS/SSS可以灵活配置，不需要配置在载波的中心频点处，可以配置在载波的任意一个位置 7

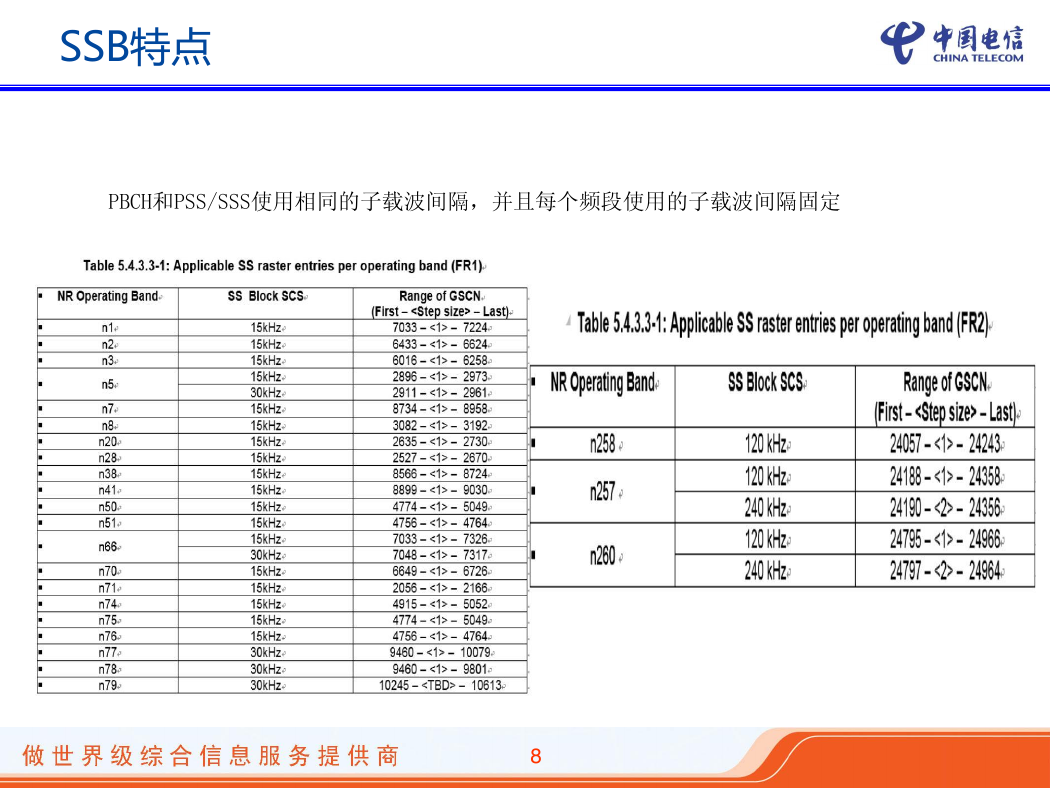

SSB特点 PBCH和PSS/SSS使用相同的子载波间隔，并且每个频段使用的子载波间隔固定 8
