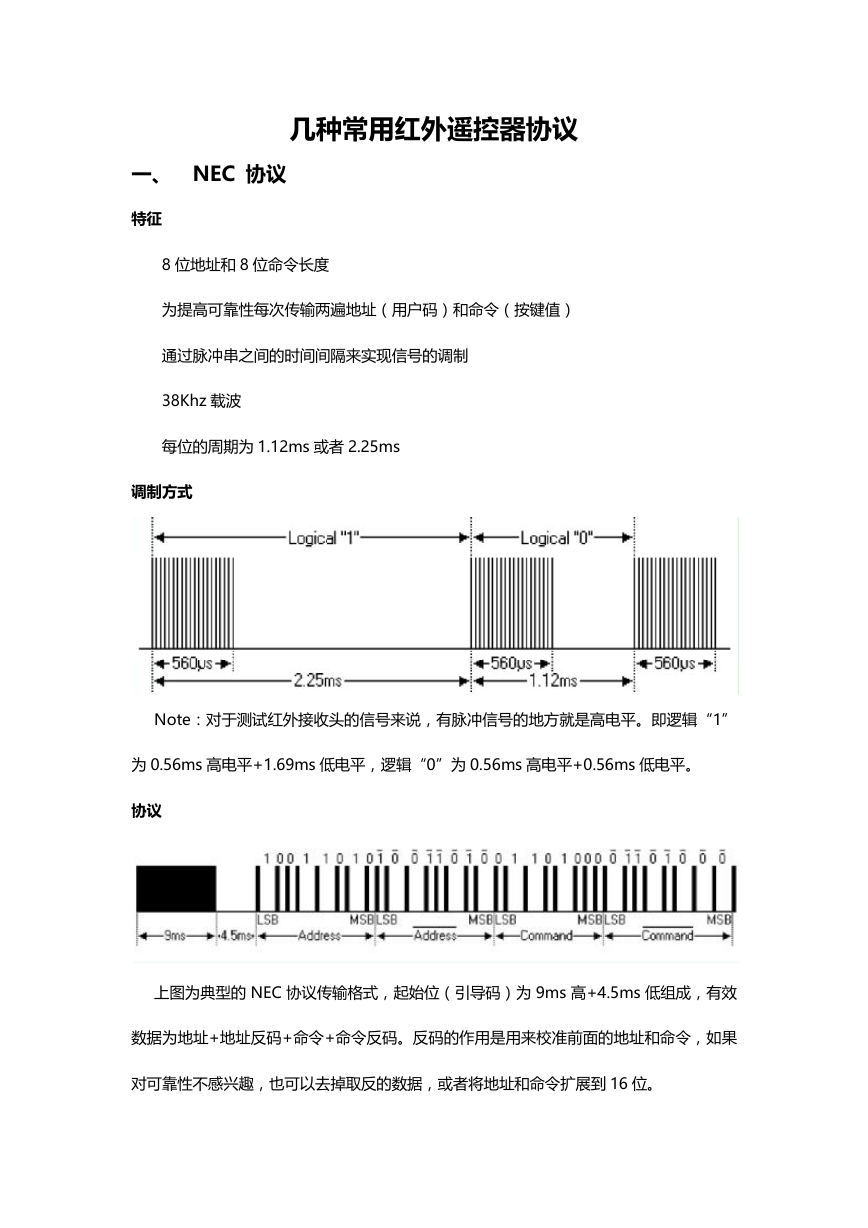

    几种常用红外遥控器协议 一、 NEC 协议 特征 8 位地址和 8 位命令长度 为提高可靠性每次传输两遍地址（用户码）和命令（按键值） 通过脉冲串之间的时间间隔来实现信号的调制 38Khz 载波 每位的周期为 1.12ms 或者 2.25ms 调制方式 Note：对于测试红外接收头的信号来说，有脉冲信号的地方就是高电平。即逻辑“1” 为 0.56ms 高电平+1.69ms 低电平，逻辑“0”为 0.56ms 高电平+0.56ms 低电平。 协议 上图为典型的 NEC 协议传输格式，起始位（引导码）为 9ms 高+4.5ms 低组成，有效 数据为地址+地址反码+命令+命令反码。反码的作用是用来校准前面的地址和命令，如果 对可靠性不感兴趣，也可以去掉取反的数据，或者将地址和命令扩展到 16 位。

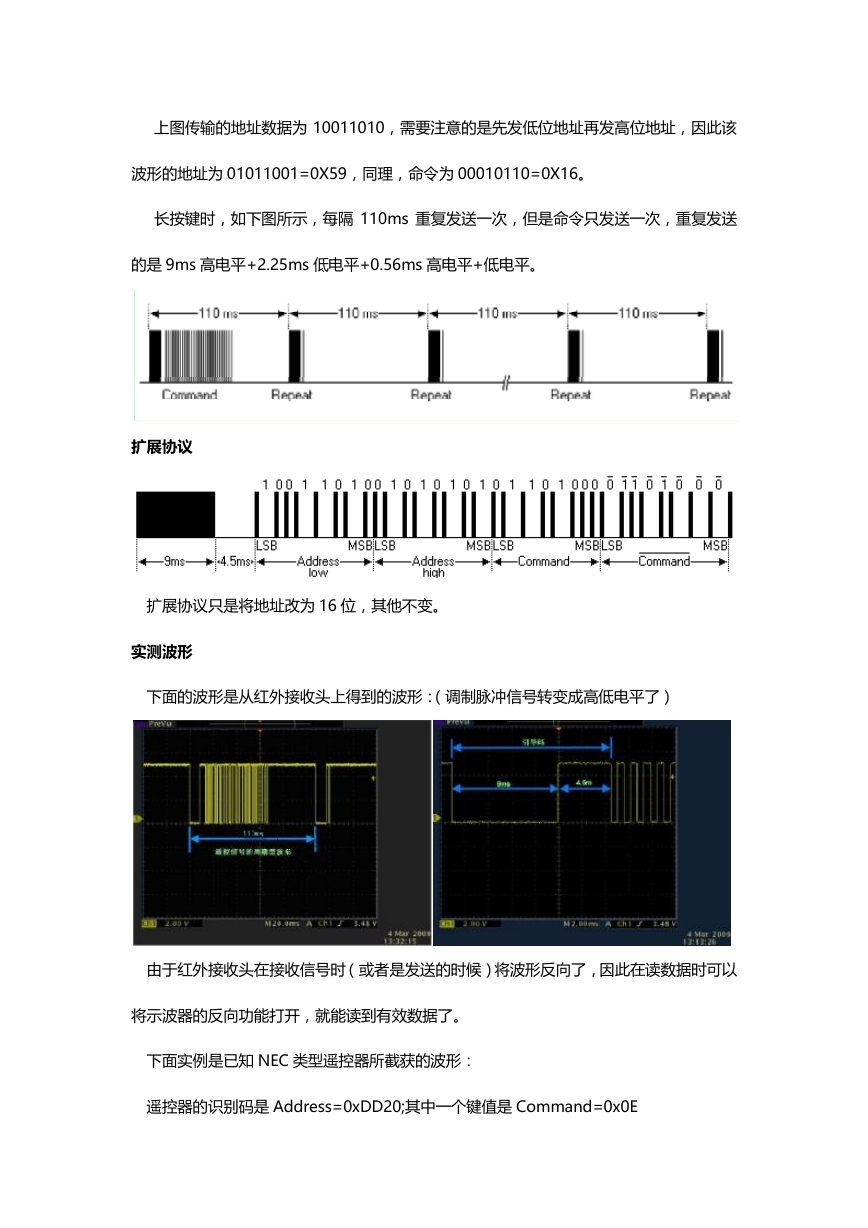

    上图传输的地址数据为 10011010，需要注意的是先发低位地址再发高位地址，因此该 波形的地址为 01011001=0X59，同理，命令为 00010110=0X16。 长按键时，如下图所示，每隔 110ms 重复发送一次，但是命令只发送一次，重复发送 的是 9ms 高电平+2.25ms 低电平+0.56ms 高电平+低电平。 扩展协议 扩展协议只是将地址改为 16 位，其他不变。 实测波形 下面的波形是从红外接收头上得到的波形：（调制脉冲信号转变成高低电平了） 由于红外接收头在接收信号时（或者是发送的时候）将波形反向了，因此在读数据时可以 将示波器的反向功能打开，就能读到有效数据了。 下面实例是已知 NEC 类型遥控器所截获的波形： 遥控器的识别码是 Address=0xDD20;其中一个键值是 Command=0x0E

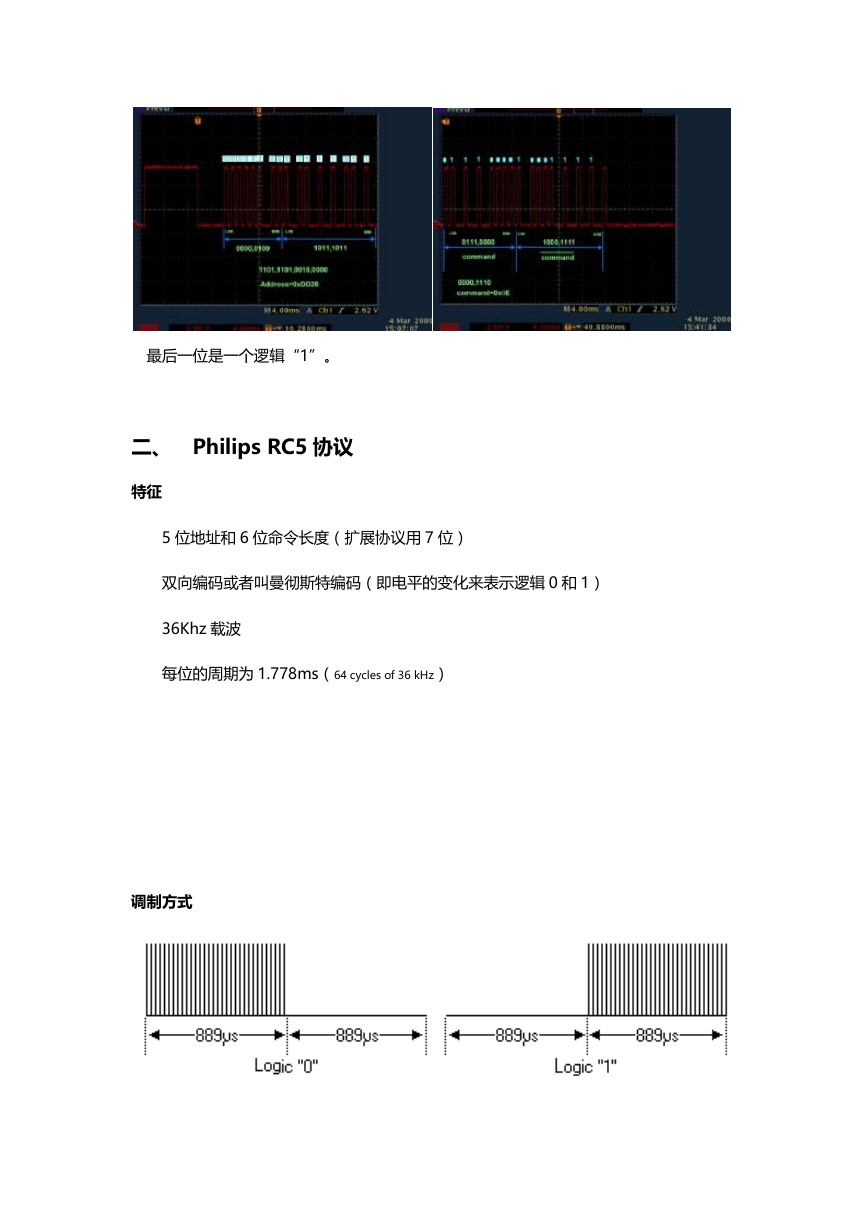

    最后一位是一个逻辑“1”。 二、 Philips RC5 协议 特征 5 位地址和 6 位命令长度（扩展协议用 7 位） 双向编码或者叫曼彻斯特编码（即电平的变化来表示逻辑 0 和 1） 36Khz 载波 每位的周期为 1.778ms（64 cycles of 36 kHz） 调制方式

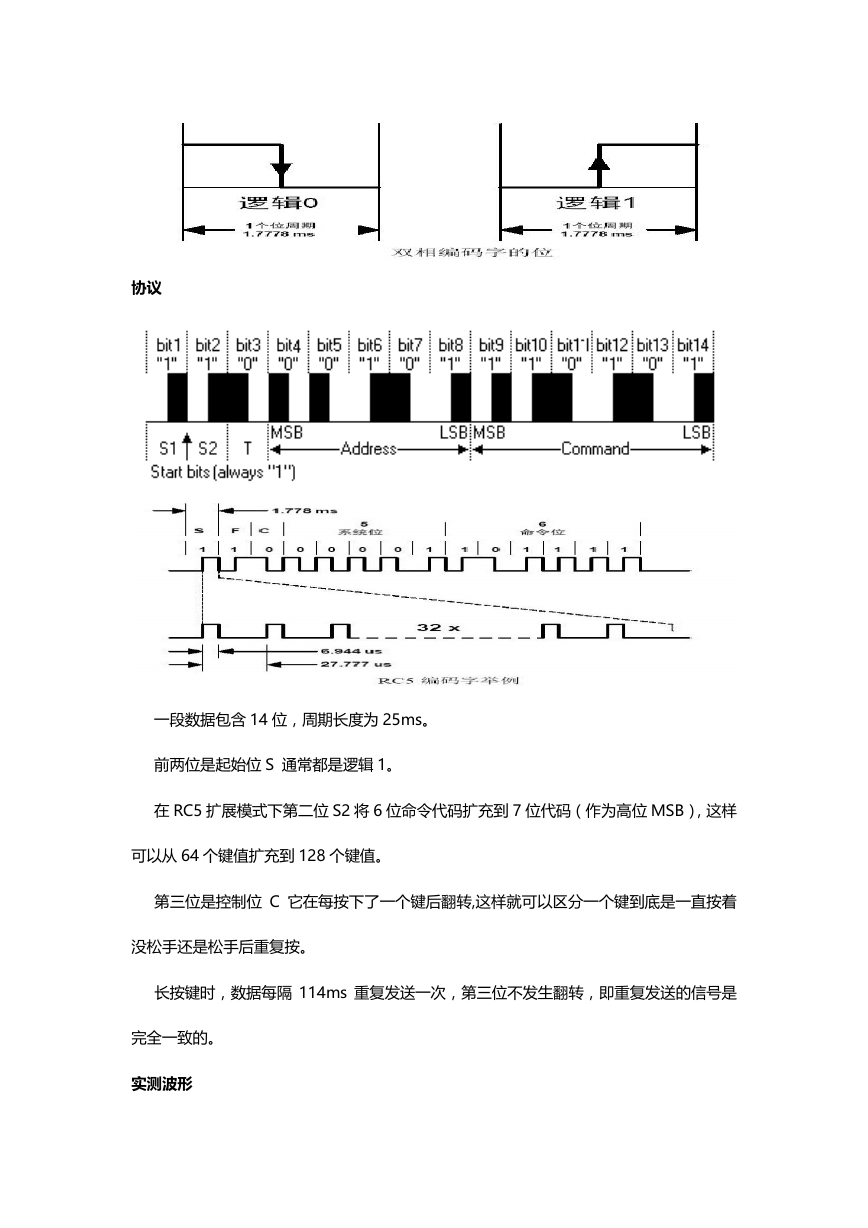

    协议 一段数据包含 14 位，周期长度为 25ms。 前两位是起始位 S 通常都是逻辑 1。 在 RC5 扩展模式下第二位 S2 将 6 位命令代码扩充到 7 位代码（作为高位 MSB），这样 可以从 64 个键值扩充到 128 个键值。 第三位是控制位 C 它在每按下了一个键后翻转,这样就可以区分一个键到底是一直按着 没松手还是松手后重复按。 长按键时，数据每隔 114ms 重复发送一次，第三位不发生翻转，即重复发送的信号是 完全一致的。 实测波形

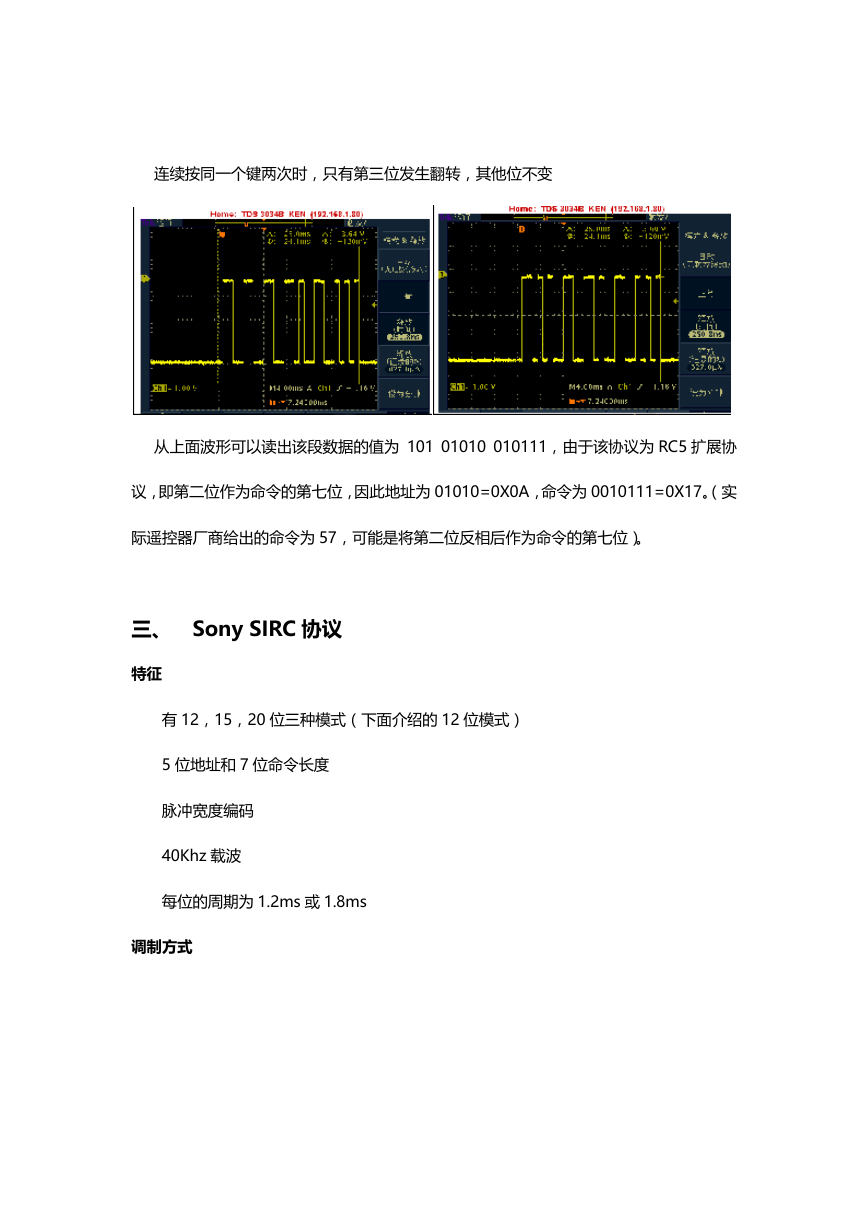

    连续按同一个键两次时，只有第三位发生翻转，其他位不变 从上面波形可以读出该段数据的值为 101 01010 010111 ，由于该协议为 RC5 扩展协 议，即第二位作为命令的第七位，因此地址为 01010=0X0A，命令为0010111=0X17。（实 际遥控器厂商给出的命令为 57，可能是将第二位反相后作为命令的第七位）。 三、 Sony SIRC 协议 特征 有 12，15，20 位三种模式（下面介绍的 12 位模式） 5 位地址和 7 位命令长度 脉冲宽度编码 40Khz 载波 每位的周期为 1.2ms 或 1.8ms 调制方式

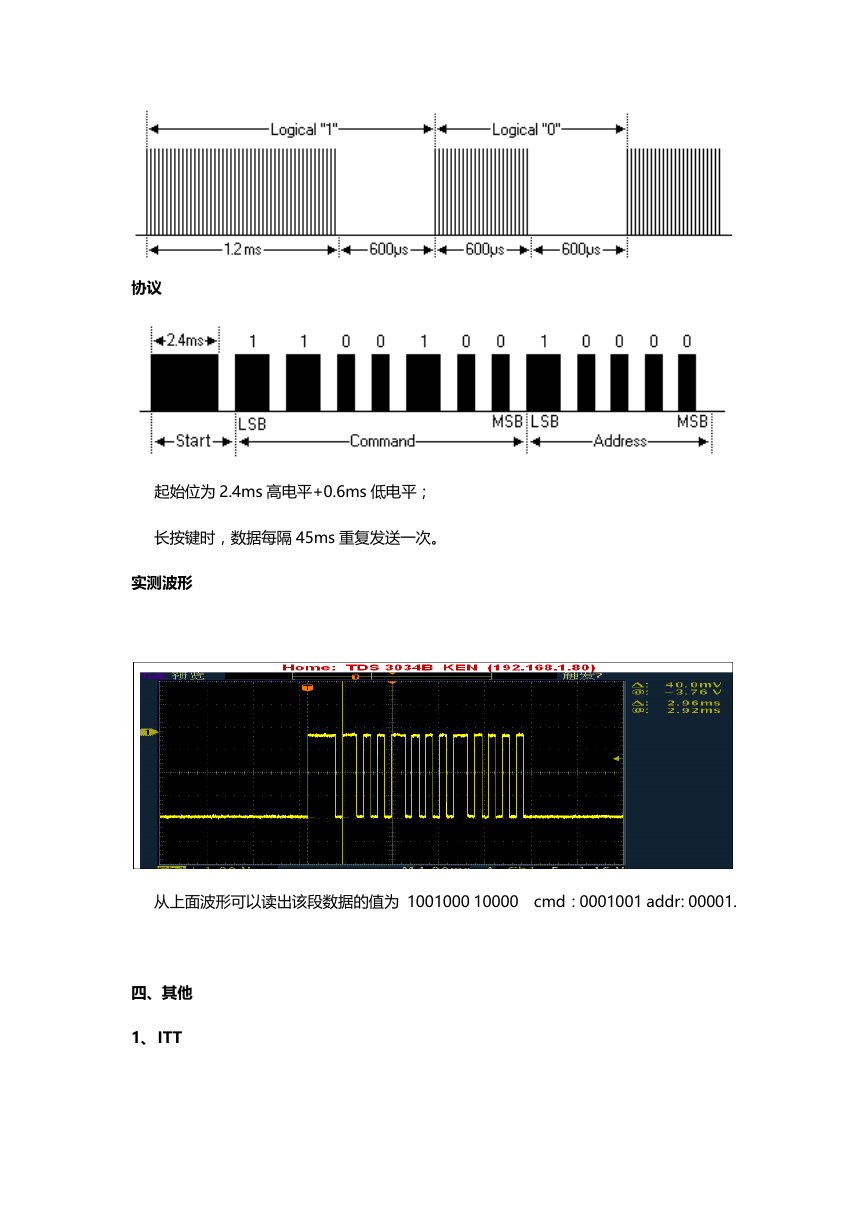

    协议 起始位为 2.4ms 高电平+0.6ms 低电平； 长按键时，数据每隔 45ms 重复发送一次。 实测波形 四、其他 1、 ITT 从上面波形可以读出该段数据的值为 1001000 10000 cmd ：0001001 addr: 00001.
    2、 JVC 3、 Nokia NRC17 4、 RCA 5、 Sharp

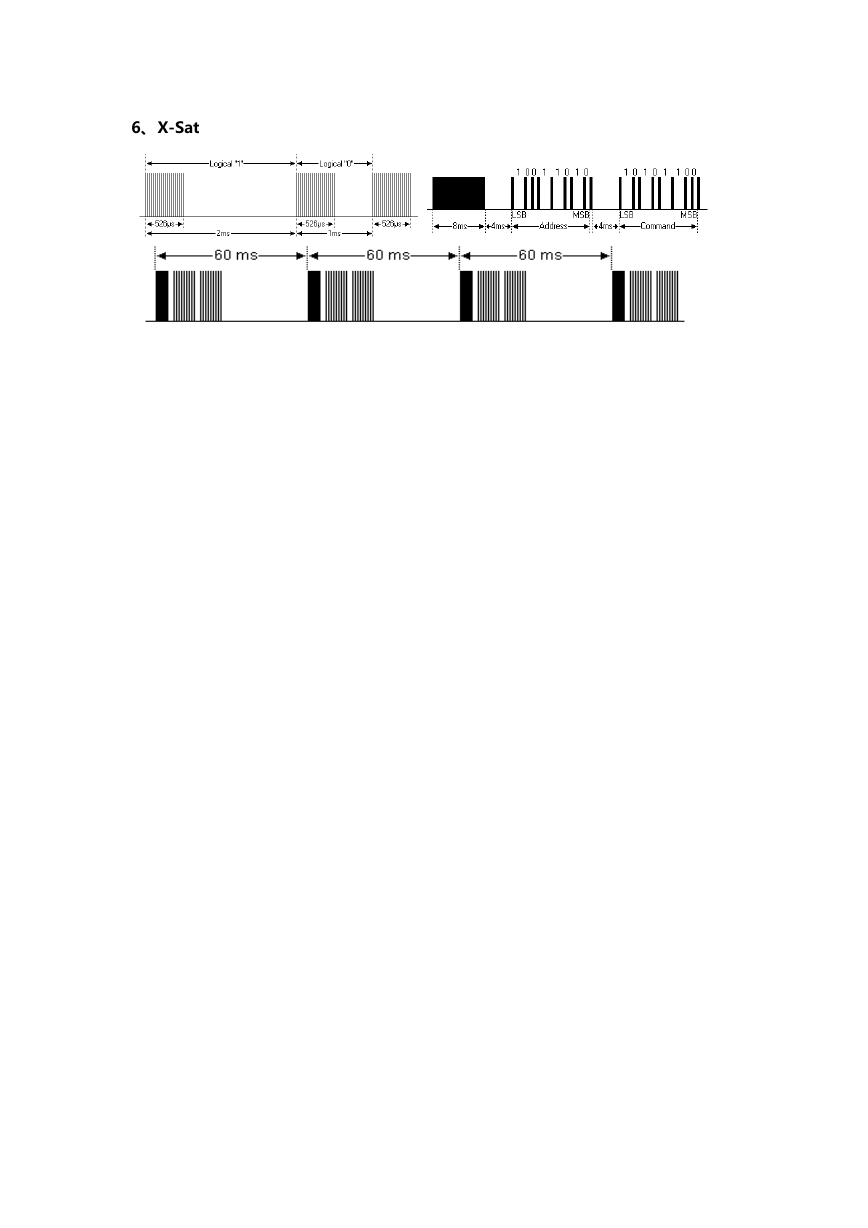

    6、 X-Sat
