同同同同步步步步整整整整流流流流技技技技电源网第电源网第电源网第20202020届技术交流会届技术交流会届技术交流会电源网第届技术交流会术术术术邹超洋邹超洋邹超洋邹超洋 2012.11

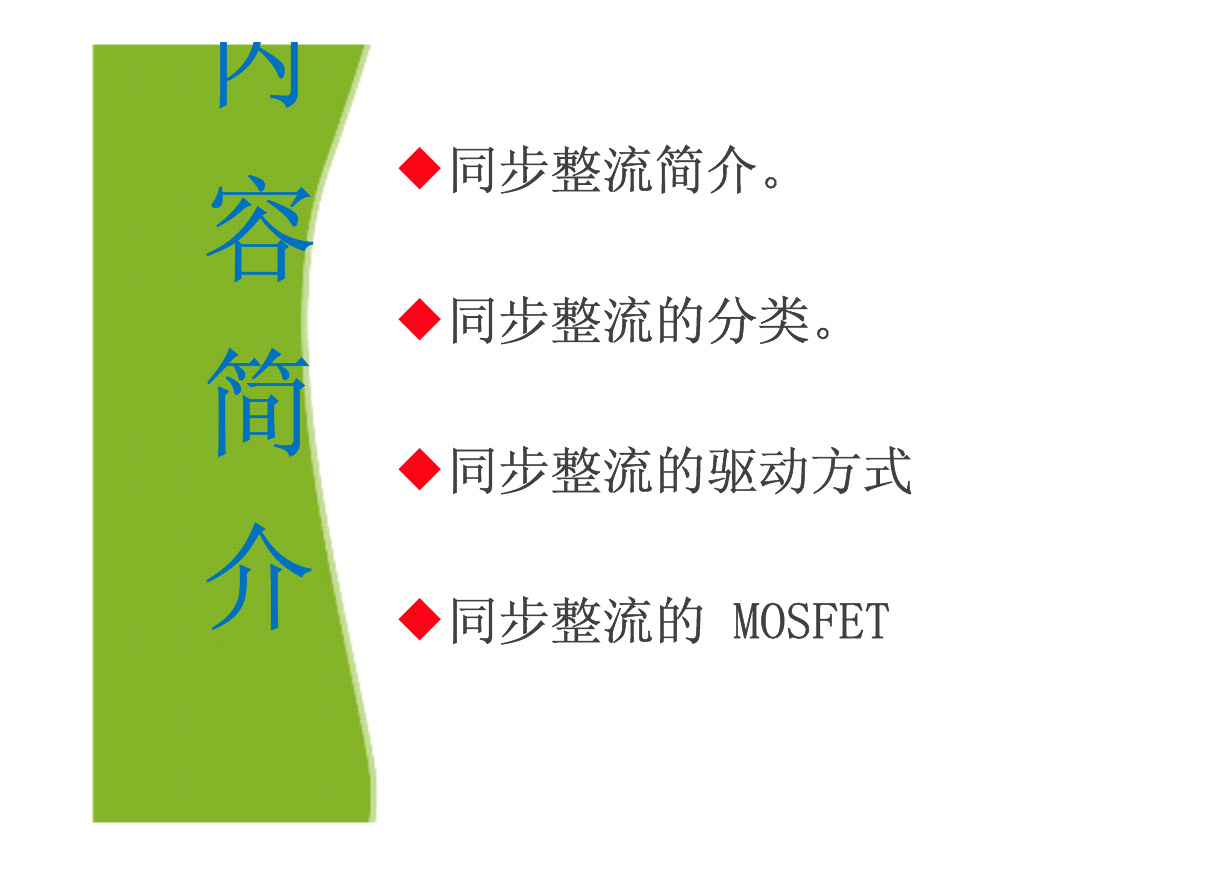

内容简介 �同步整流简介。 �同步整流的分类。 �同步整流的驱动方式 �同步整流的 MOSFET

同步整流简介 � 高速超大规模集成电路的尺寸的不断减小，功耗的不断降低，要求供电电压也越来越低，而输出电流则越来越大。 � 电源本身的高输出电流、低成本、高频化（500kHz～1MHz）高功率密度、高可靠性、高效率的方向发展。 � 在低电压、大电流输出DC-DC变换器的整流管，其功耗占变换器全部功耗的50～60％。 �用低导通电阻MOSFET代替常规肖特基整流/续流二极管，可以大大降低整流部分的功耗，提高变换器的性能，实现电源的高效率，高功率密度。

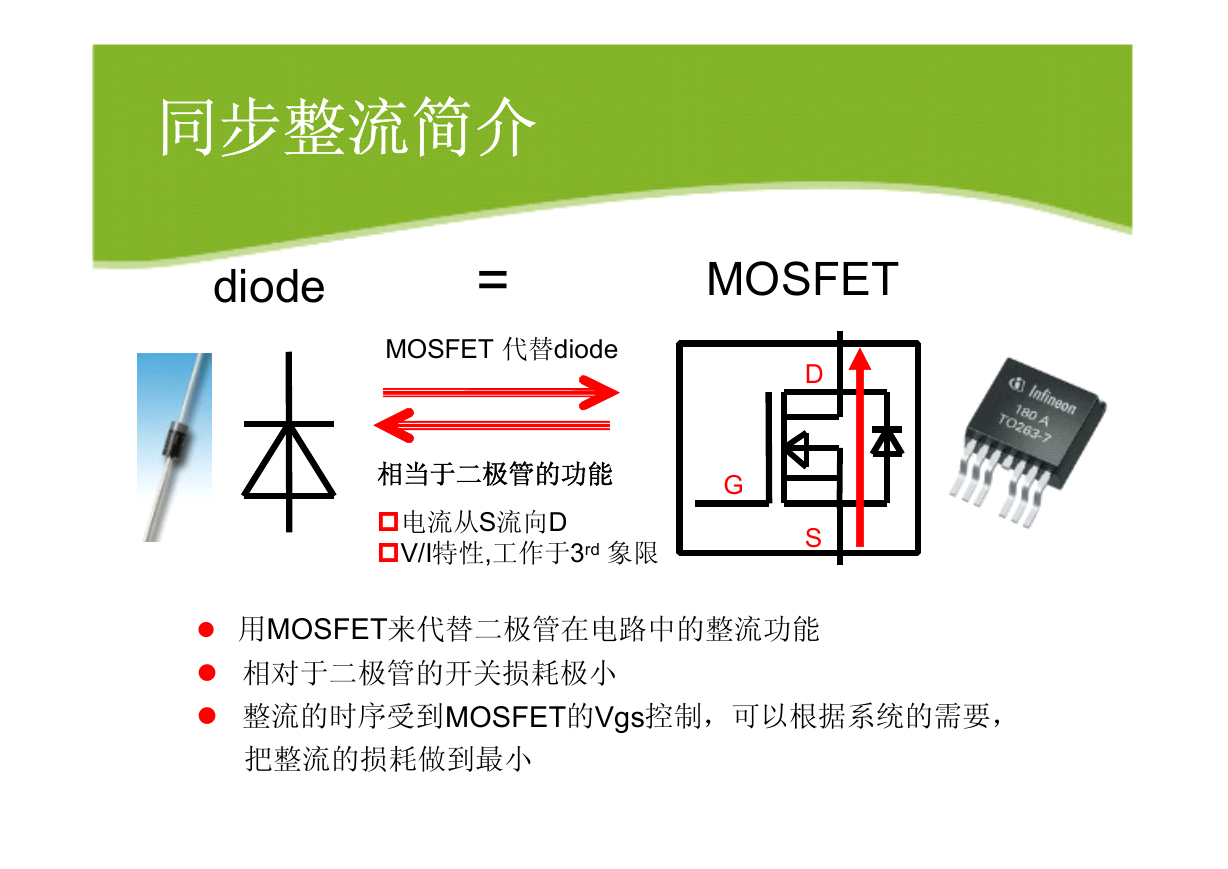

同步整流简介 diode = MOSFET MOSFET 代替diode 相当于二极管的功能 �电流从S流向D �V/I特性,工作于3rd 象限 G D S � 用MOSFET来代替二极管在电路中的整流功能 � 相对于二极管的开关损耗极小 � 整流的时序受到MOSFET的Vgs控制，可以根据系统的需要，把整流的损耗做到最小

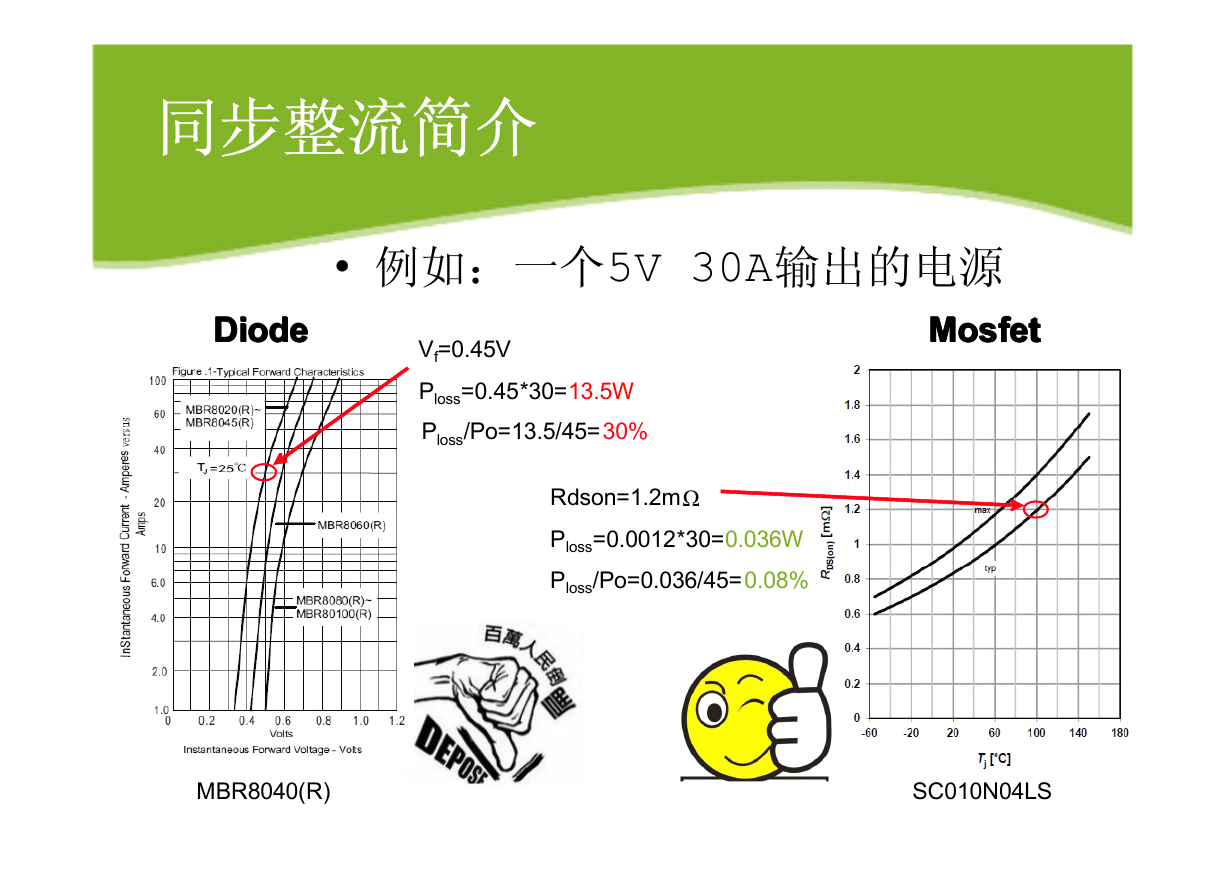

同步整流简介 Diode Diode Diode Diode • 例如：一个5V 30A输出的电源 Mosfet Mosfet Mosfet Mosfet Vf=0.45V Ploss=0.45*30=13.5W Ploss/Po=13.5/45=30% Rdson=1.2mΩ Ploss=0.0012*30=0.036W Ploss/Po=0.036/45=0.08% MBR8040(R) SC010N04LS

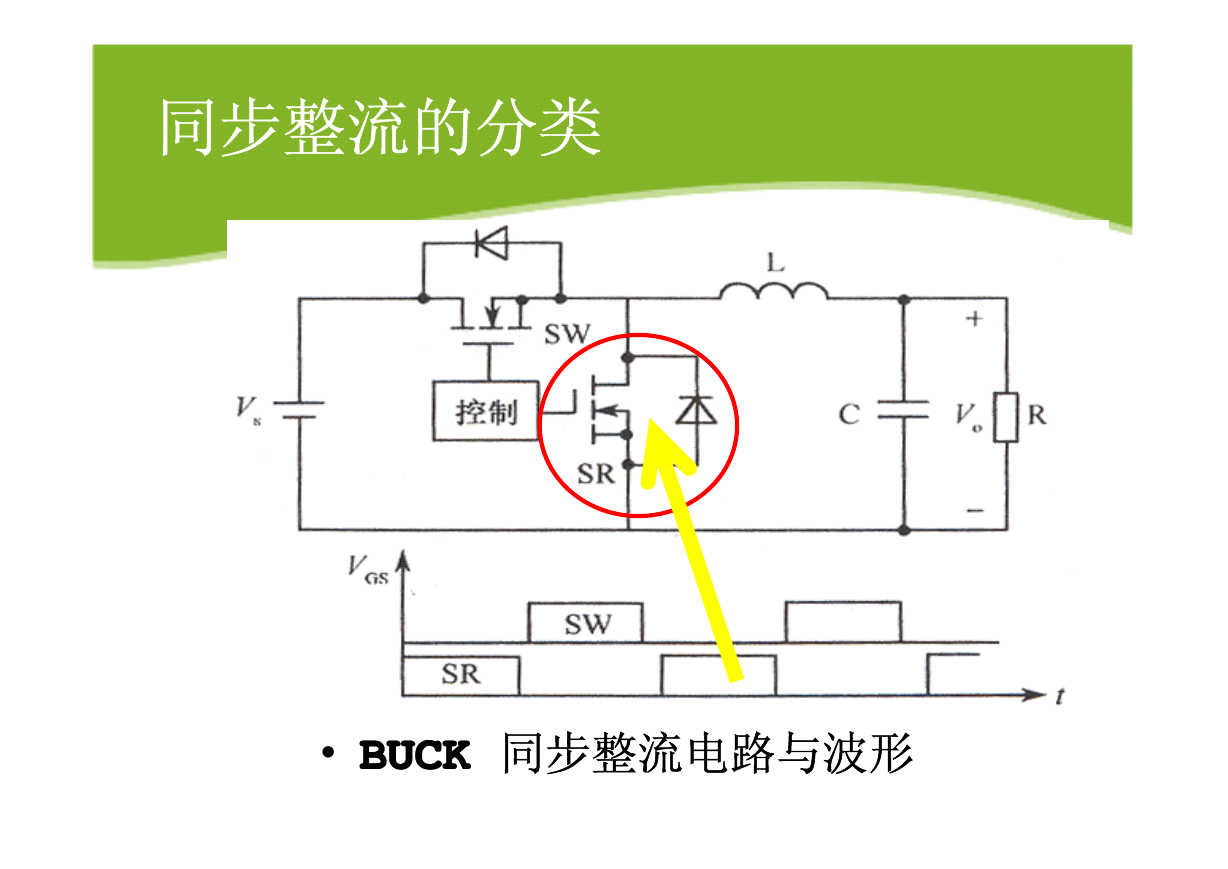

同步整流的分类 BUCK BUCK • BUCK BUCK 同步整流电路与波形

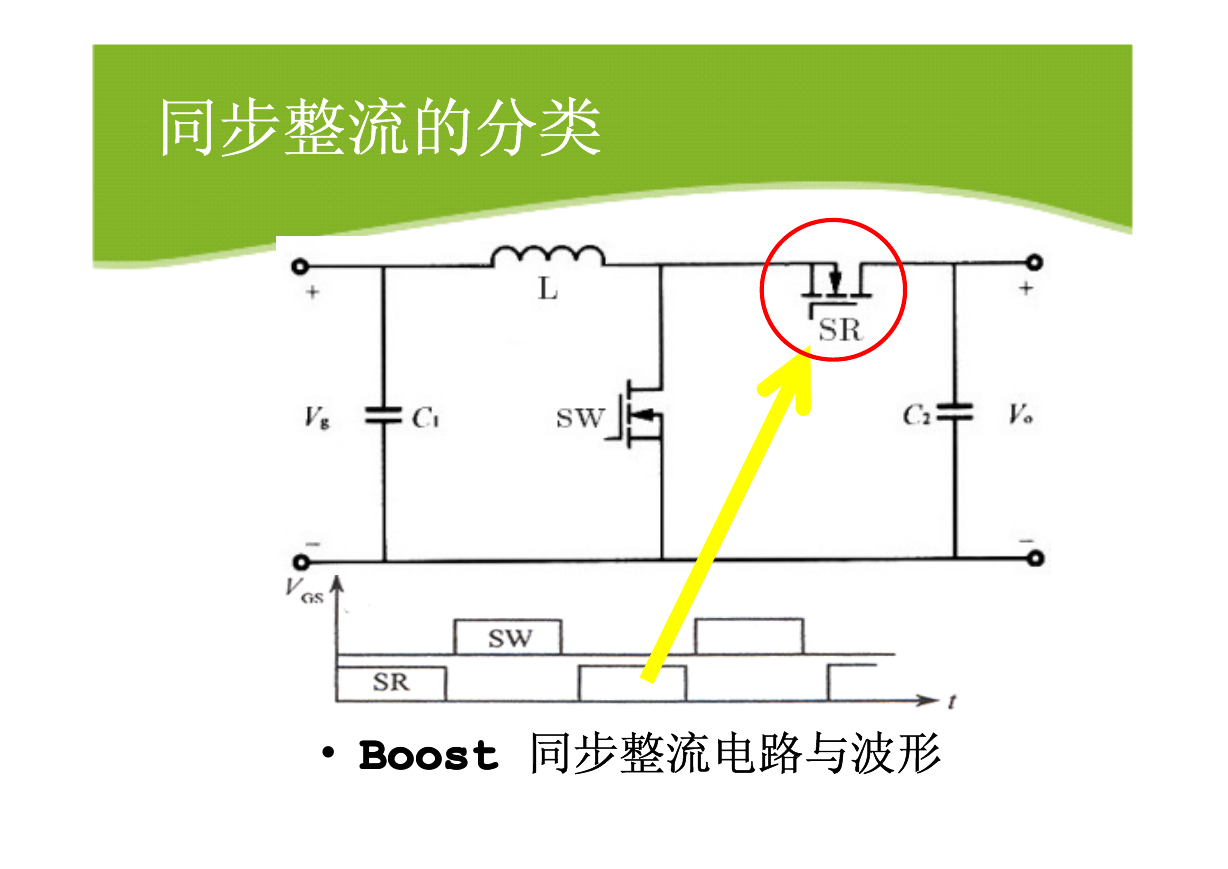

同步整流的分类 Boost Boost • Boost Boost 同步整流电路与波形

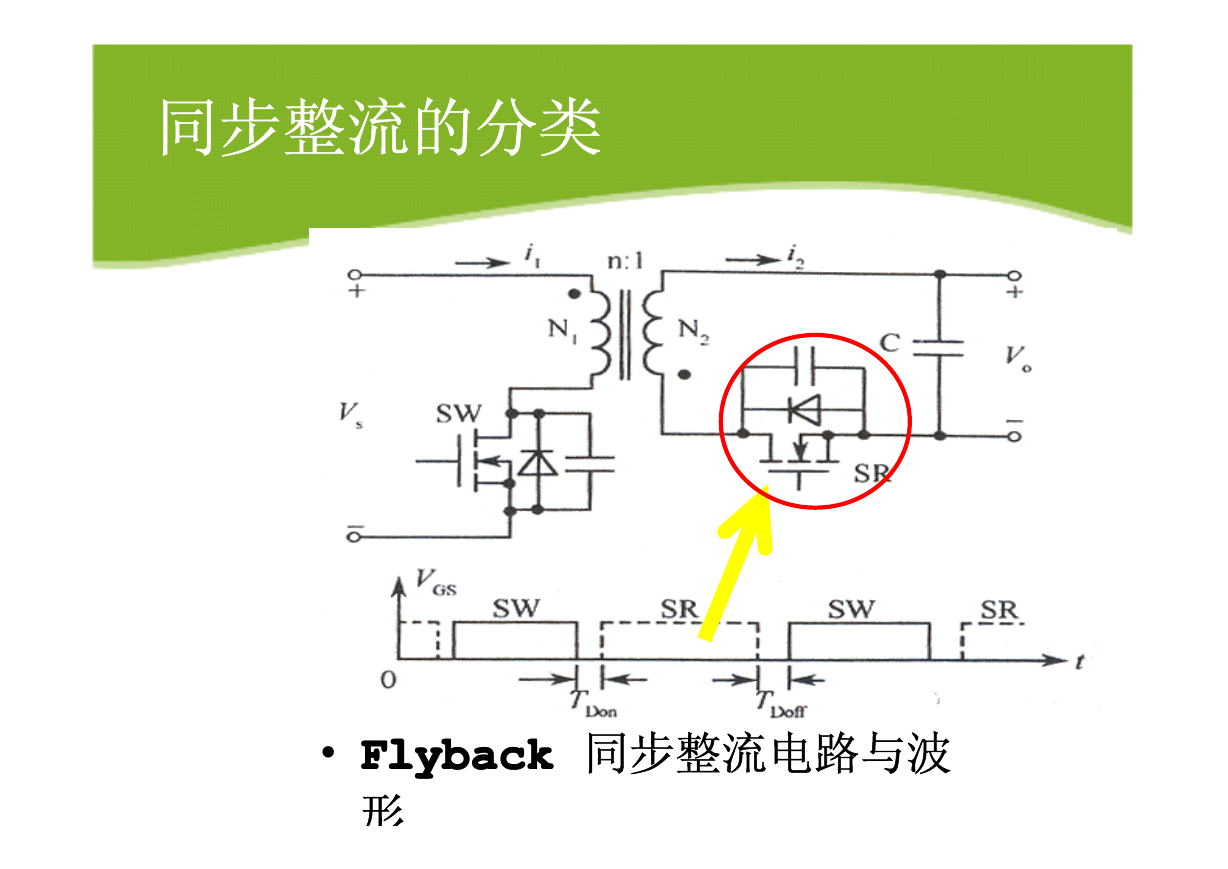

同步整流的分类 Flyback Flyback • Flyback Flyback 同步整流电路与波形
