5G无线网络CU-DU部署

目录 CU-DU标准化架构介绍 CU-DU产品形态 CU-DU部署方案 CU-DU对传输的影响 CU-DU应用 CU-DU挑战

CU-DU标准化切分方案高层切分低层切分完成3GPP标准化（R15）尚待3GPP继续研究（R16？）  3GPP标准中，采用了选项2作为CU/DU间的标准切分方案，即 • CU负责完成实时性要求较低的RRC/SDAP/PDCP功能 • DU负责完成实时性要求较高的RLC/MAC/PHY功能 3

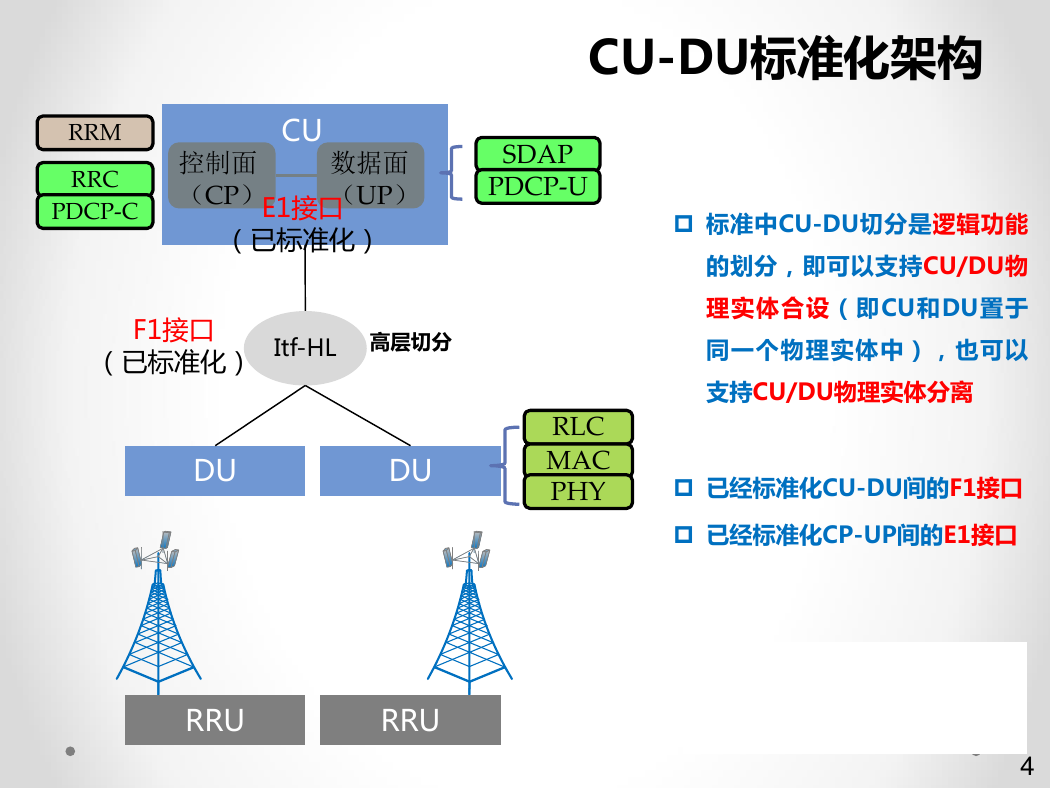

RRM RRC PDCP-C CU 控制面（CP）数据面（UP） E1接口 CU-DU标准化架构 SDAP PDCP-U （已标准化） F1接口（已标准化） Itf-HL 高层切分 DU DU RLC MAC PHY  标准中CU-DU切分是逻辑功能的划分，即可以支持CU/DU物理实体合设（即CU和DU置于同一个物理实体中），也可以支持CU/DU物理实体分离  已经标准化CU-DU间的F1接口  已经标准化CP-UP间的E1接口 RRU RRU 4

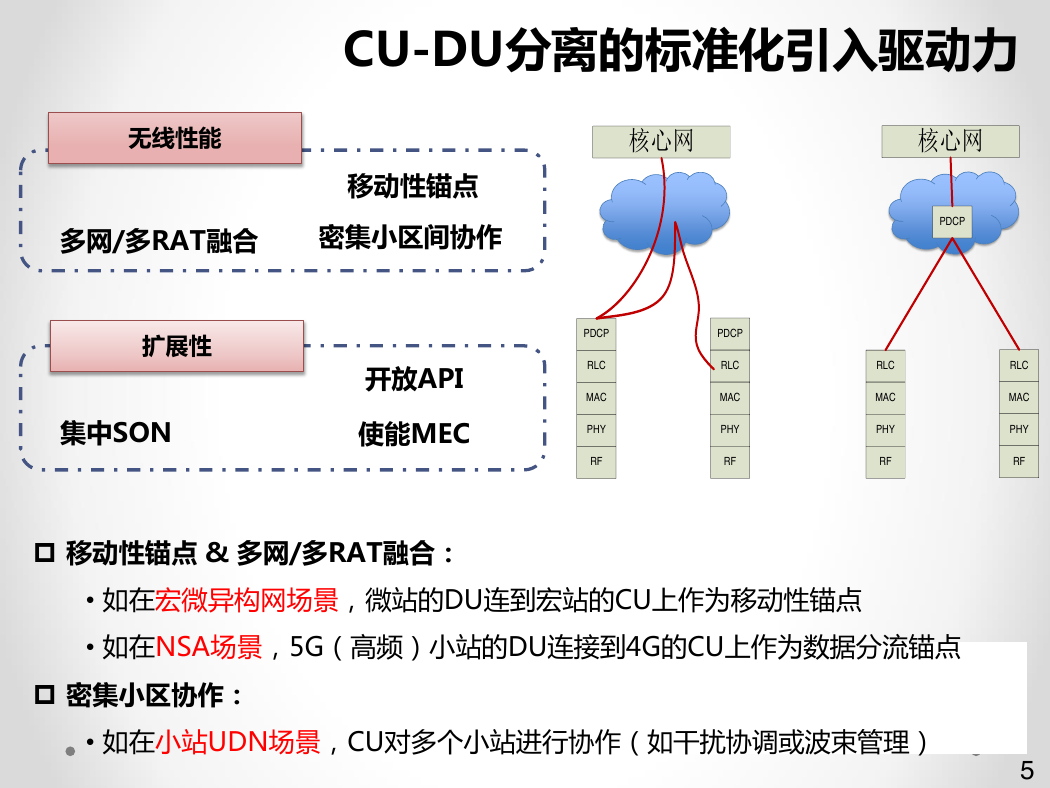

CU-DU分离的标准化引入驱动力无线性能移动性锚点多网/多RAT融合密集小区间协作扩展性集中SON 开放API 使能MEC  移动性锚点 & 多网/多RAT融合： • 如在宏微异构网场景，微站的DU连到宏站的CU上作为移动性锚点 • 如在NSA场景，5G（高频）小站的DU连接到4G的CU上作为数据分流锚点  密集小区协作： • 如在小站UDN场景，CU对多个小站进行协作（如干扰协调或波束管理） 5 PDCPRLCMACPHYRFPDCPRLCMACPHYRF核心网RLCMACPHYRFRLCMACPHYRF核心网PDCP

目录 CU-DU标准化架构介绍 CU-DU产品形态 CU-DU部署方案 CU-DU对传输的影响 CU-DU应用 CU-DU挑战

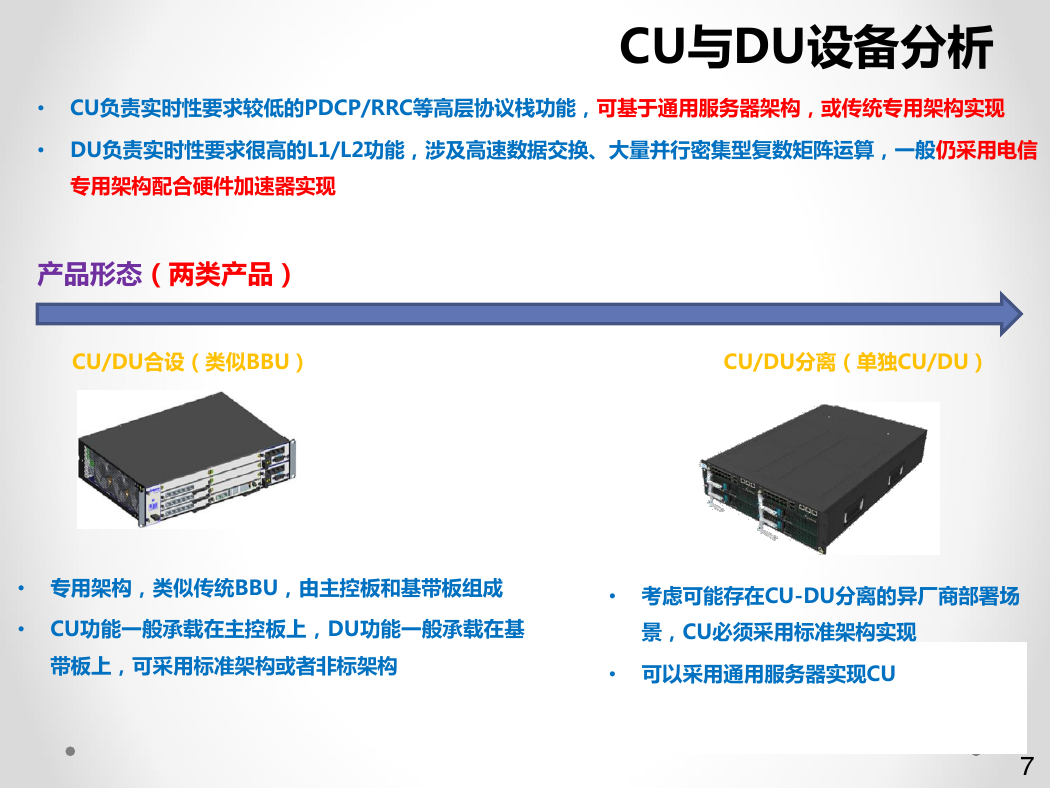

• CU负责实时性要求较低的PDCP/RRC等高层协议栈功能，可基于通用服务器架构，或传统专用架构实现 • DU负责实时性要求很高的L1/L2功能，涉及高速数据交换、大量并行密集型复数矩阵运算，一般仍采用电信 CU与DU设备分析专用架构配合硬件加速器实现产品形态（两类产品） CU/DU合设（类似BBU） CU/DU分离（单独CU/DU） • 专用架构，类似传统BBU，由主控板和基带板组成 • 考虑可能存在CU-DU分离的异厂商部署场 • CU功能一般承载在主控板上，DU功能一般承载在基带板上，可采用标准架构或者非标架构景，CU必须采用标准架构实现 • 可以采用通用服务器实现CU 7

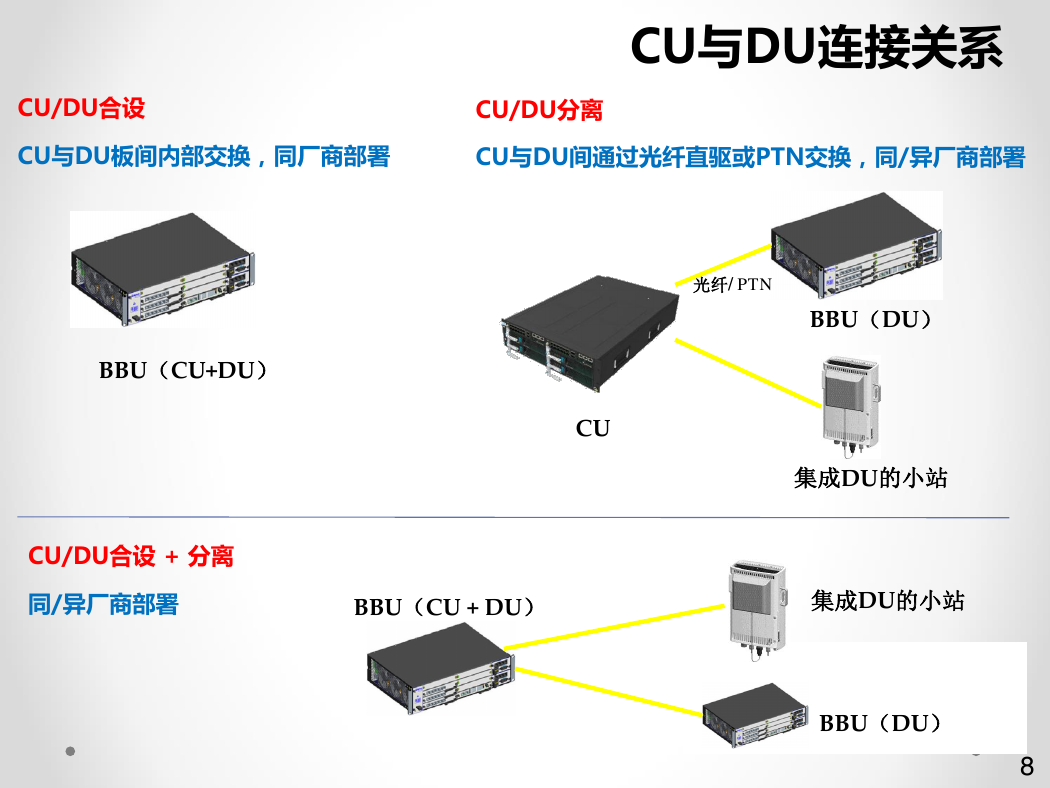

CU/DU合设 CU/DU分离 CU与DU板间内部交换，同厂商部署 CU与DU间通过光纤直驱或PTN交换，同/异厂商部署 CU与DU连接关系 BBU（CU+DU）光纤/ PTN BBU（DU） CU 集成DU的小站 CU/DU合设 + 分离同/异厂商部署 BBU（CU + DU）集成DU的小站 BBU（DU） 8
