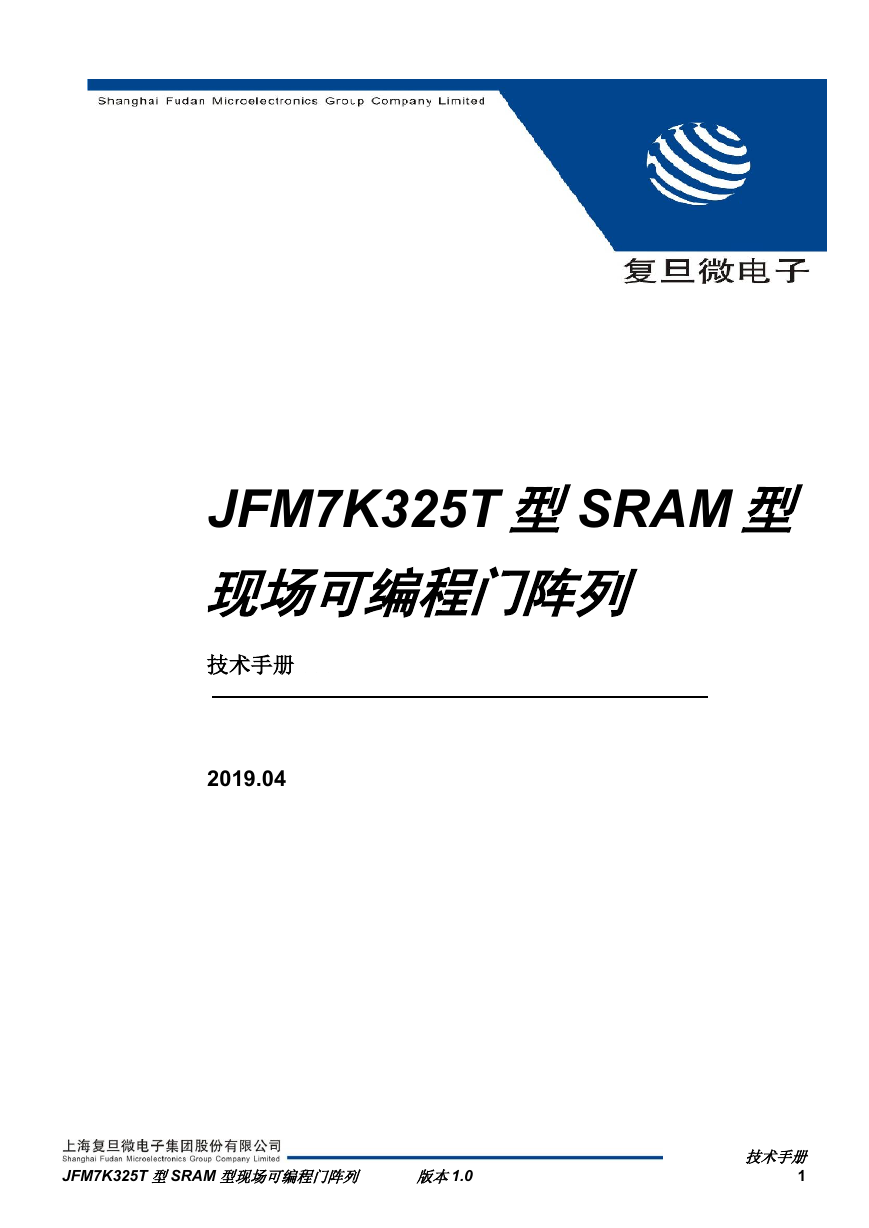

JFM7K325T 型 SRAM 型现场可编程门阵列技术手册 2019.04 JFM7K325T 型SRAM 型现场可编程门阵列版本1.0 技术手册 1

本资料是为了让用户根据用途选择合适的上海复旦微电子集团股份有限公司（以下简称复旦微电子）的产品而提供的参考资料，不转让属于复旦微电子或者第三者所有的知识产权以及其他权利的许可。在使用本资料所记载的信息最终做出有关信息和产品是否适用的判断前，请您务必将所有信息作为一个整体系统来进行评价。采购方对于选择与使用本文描述的复旦微电子的产品和服务全权负责，复旦微电子不承担采购方选择与使用本文描述的产品和服务的责任。除非以书面形式明确地认可，复旦微电子的产品不推荐、不授权、不担保用于包括军事、航空、航天、救生及生命维持系统在内的，由于失效或故障可能导致人身伤亡、严重的财产或环境损失的产品或系统中。未经复旦微电子的许可，不得翻印或者复制全部或部分本资料的内容。今后日常的产品更新会在适当的时候发布，恕不另行通知。在购买本资料所记载的产品时，请预先向复旦微电子在当地的销售办事处确认最新信息，并请您通过各种方式关注复旦微电子公布的信息，包括复旦微电子的网站(http://www.fmsh.com/)。如果您需要了解有关本资料所记载的信息或产品的详情，请与上海复旦微电子集团股份有限公司在当地的销售办事处联系。商标上海复旦微电子集团股份有限公司的公司名称、徽标以及“复旦”徽标均为上海复旦微电子集团股份有限公司及其分公司在中国的商标或注册商标。上海复旦微电子集团股份有限公司在中国发布，版权所有。 JFM7K325T 型SRAM 型现场可编程门阵列版本1.0 技术手册 2

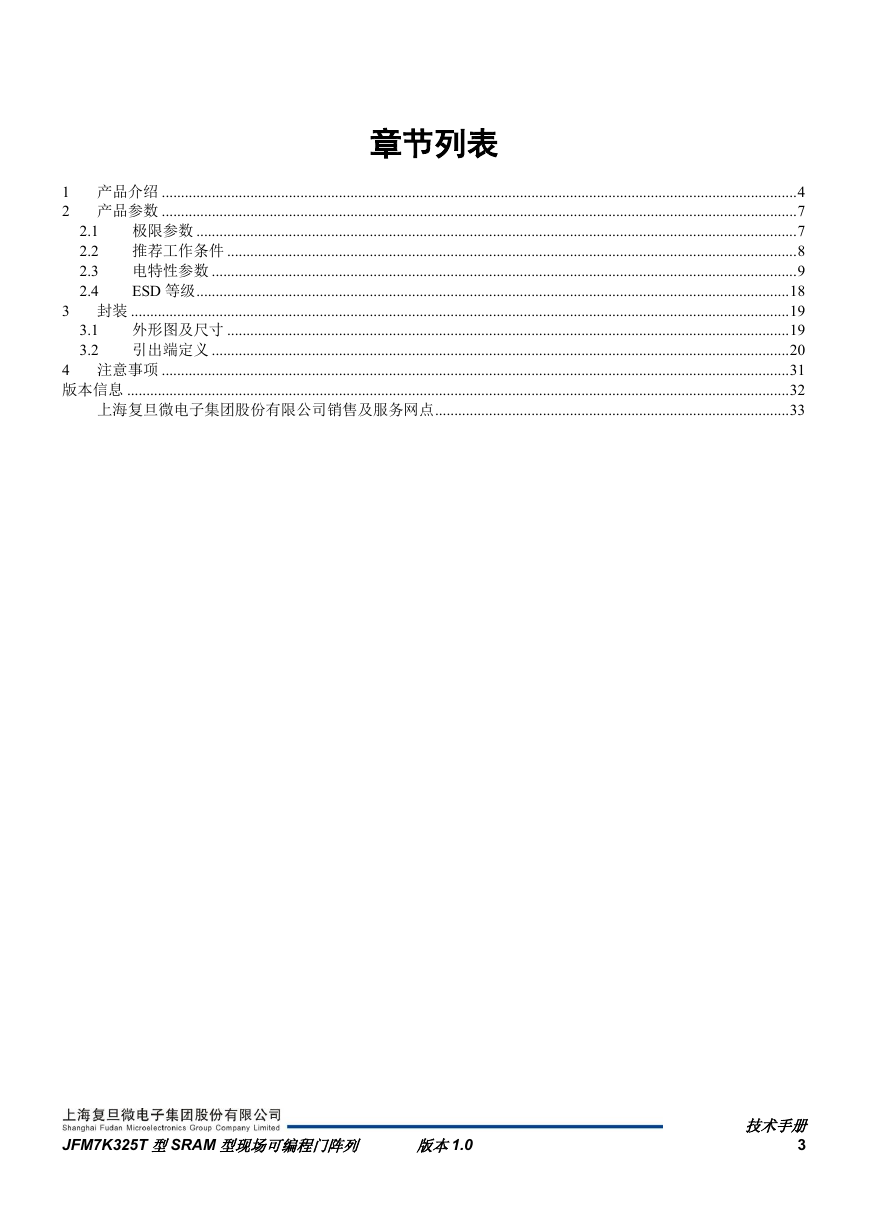

章节列表 1 产品介绍 ..................................................................................................................................................................... 4 2 产品参数 ..................................................................................................................................................................... 7 2.1 极限参数 ............................................................................................................................................................ 7 2.2 推荐工作条件 .................................................................................................................................................... 8 2.3 电特性参数 ........................................................................................................................................................ 9 2.4 ESD 等级 .......................................................................................................................................................... 18 3 封装 ........................................................................................................................................................................... 19 3.1 外形图及尺寸 .................................................................................................................................................. 19 3.2 引出端定义 ...................................................................................................................................................... 20 4 注意事项 ................................................................................................................................................................... 31 版本信息 ............................................................................................................................................................................ 32 上海复旦微电子集团股份有限公司销售及服务网点 ............................................................................................ 33 JFM7K325T 型SRAM 型现场可编程门阵列版本1.0 技术手册 3

1 产品介绍 JFM7K325T 属于 JFM7 产品系列，是高性能 FPGA，具有现场可编程特性。JFM7 系列 FPGA 集成了功能强大、并可以灵活配置组合的可编程资源，用于实现输入输出接口、通用数字逻辑、存储器、数字信号处理、时钟管理等多种功能，同时提供了丰富的专用时钟与布线资源，适用于实现复杂、高速的数字逻辑电路，可广泛应用于通讯、信息处理、工业控制、数据中心、仪表测量、医疗仪器、人工智能、自动驾驶等领域。 JFM7K325T 产品包含可用于实现常规数字逻辑和分布式 RAM 的 CLB 模块。此外，还包含 I/O、 Block RAM、DSP、MMCM、GTX 等可编程模块，可以方便地实现各类特定应用。 ●总体特点可配置逻辑资源（CLB）  采用 LUT6 结构，相应一个 LUT6 配 2 个可配置 DFF，以及其它 MUX,CARRY CHAIN 等资源数字信号处理资源（DSP）  包含 25*18 的乘法器  包含 48bit ALU，25bit 预加器  灵活的 PIPELINE 实现块存储器资源（BRAM）  包含 36K 真双端口可配置 RAM  深度和宽度可灵活配置  内建 FIFO 逻辑等资源输入输出资源（IOB）  包含两类 IOB，High Range（3.3V），High Performance（1.8V)  实现输入输出三态功能  支持 LVCMOS、LVDS、HSTL 等若干种电平标准  支数控阻抗匹配功能 JFM7K325T 型SRAM 型现场可编程门阵列版本1.0 技术手册 4

输入输出逻辑资源（IOL）  可以配置为组合逻辑，也可以是寄存器，同时支持 DDR  所有输入和部分输出含可配置延时单元，满足系统同步需求  包含串列器和解串器时钟管理资源（CMT）  主要实现频率综合，相移，时钟生成，含一个混合模式时钟管理器（MMCM）和一个 PLL 模数转换资源（ADC）  包含一个双 12bit，1MSPS ADC，以及片上传感器资源  支持片上温度检测  支持片上电源检测  支持外部模拟输入转数字信号 SERDES 资源  包含内建多速率高速收发器，并针对 chip-to-chip 互连应用进行优化  兼容 PCIe V1.1/2.0、10GBASE-R、Interlaken、XAUI、RXAUI、CAUI、CPRI、OBSAI、 OC-48/192、OUT-1/2/3/4、SRIO、SATA、SDI 等通信协议  提供内部集成 PCIe 集成模块，最高支持×8 速 PCIe Gen2 配置模式  支持主串、从串、主并、从并、JTAG、SPI、BPI  支持 AES 加密  支持 SM4 加密 FCBGA900 倒装片封装 JFM7K325T 型SRAM 型现场可编程门阵列版本1.0 技术手册 5

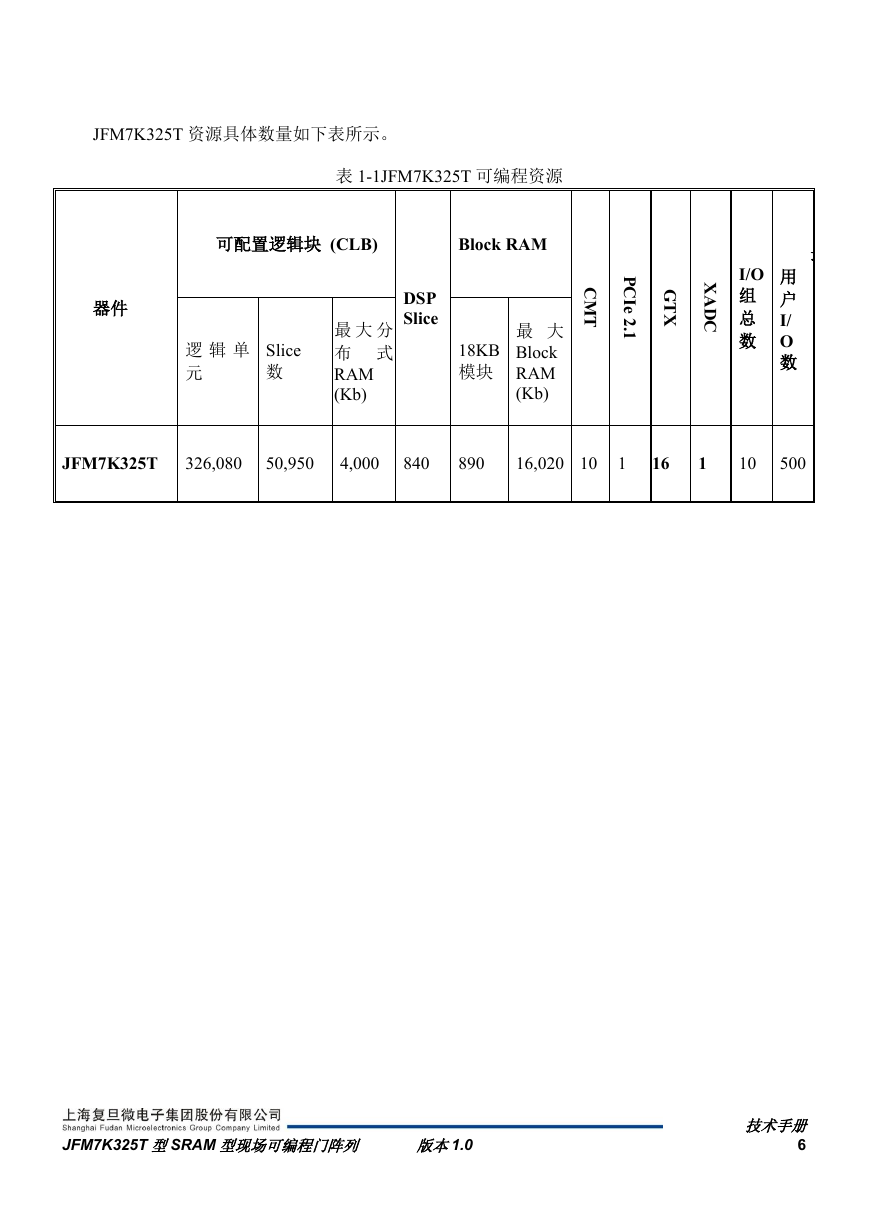

JFM7K325T 资源具体数量如下表所示。表 1-1JFM7K325T 可编程资源可配置逻辑块 (CLB) Block RAM 器件逻辑单元 Slice 数 DSP Slice 最大分布式 RAM (Kb) 18KB 模块最大 Block RAM (Kb) C M T P C I e 2 . 1 G T X X A D C 最 I/O 组总数用户 I/ O 数 JFM7K325T 326,080 50,950 4,000 840 890 16,020 10 1 16 1 10 500 JFM7K325T 型SRAM 型现场可编程门阵列版本1.0 技术手册 6

2 产品参数 2.1 极限参数绝对最大额定值如下： -0.5V~+2.06V； -0.3V~+2.0V；内核电源电压 VCCINT……………………………………………… -0.50V~+1.1V；辅助电源电压 VCCAUX……………………………………………… -0.5V~+2.0V；内核电源电压 VCCBRAM……………………………………………… -0.50V~+1.1V；输出驱动 HR 电源电压 VCCO……………………………………………-0.5V~+3.6V；输出驱动 HP 电源电压 VCCO……………………………………………-0.5V~+2.0V；辅助电源电压 VCCAUX_IO……………………………………………… 输入参考电压 VREF………………………………………………… I/O 输入电压（HR IO）VIN………………………………………… -0.4V~VCCO+0.55V； I/O 输入电压（HP IO）VIN………………………………………… -0.55V~VCCO+0.55V； I/O 输入电压（带 VREF 的差分 IO,除了 TMDS_33）VIN………… -0.40V~2.625V；辅助电源电压 VCCBATT……………………………………………… -0.5V~+2.0V； GTX 内核电源电压 VMGTAVCC………………………………………… GTX 收发端模拟电源 VMGTAVTT………………………….….......…… GTX QPLL 电源电压 VMGTVCCAUX……………………………………-0.50V~+1.935V； GTX 时钟输入电压 VMGTREFCLK…………………………………………-0.50V~+1.32V； GTX 电阻校准模拟电源电压 VMGTAVTTRCAL……………………………-0.50V~+1.32V； GTX RX TX 绝对输入电压 VIN……………………………………...…-0.50V~+1.26V； GTX 接收端 FLOATING 时输入最大电流 IDCIN-FLOAT…………....……14mA； GTX 接收端 MGTAVTT 时输入最大电流 IDCIN-MGTAVTT………….……12mA； GTX 接收端 GND 时输入最大电流 IDCIN-GND…………….……....……6.5mA； GTX 发送端 FLOATING 时输入最大电流 IDCOUT-FLOAT…………....……14mA； GTX 发送端 MGTAVTT 时输入最大电流 IDCOUT-MGTAVTT………….……12mA； XADC 电源电压 VCCADC………………………….………………-0.50V~+2.0V； XADC 参考电压 VREFP……………………………………………-0.50V~+2.0V；贮存温度（Tstg）………………………………………………… Pb-free 引线耐焊接最高温度（TSOL）…………………………………… +260℃（10s）；结温（Tj）………………………………………………………… +100℃； -0.50V~+1.1V； -0.5V~+1.32V； -65℃～+150℃； JFM7K325T 型SRAM 型现场可编程门阵列版本1.0 技术手册 7

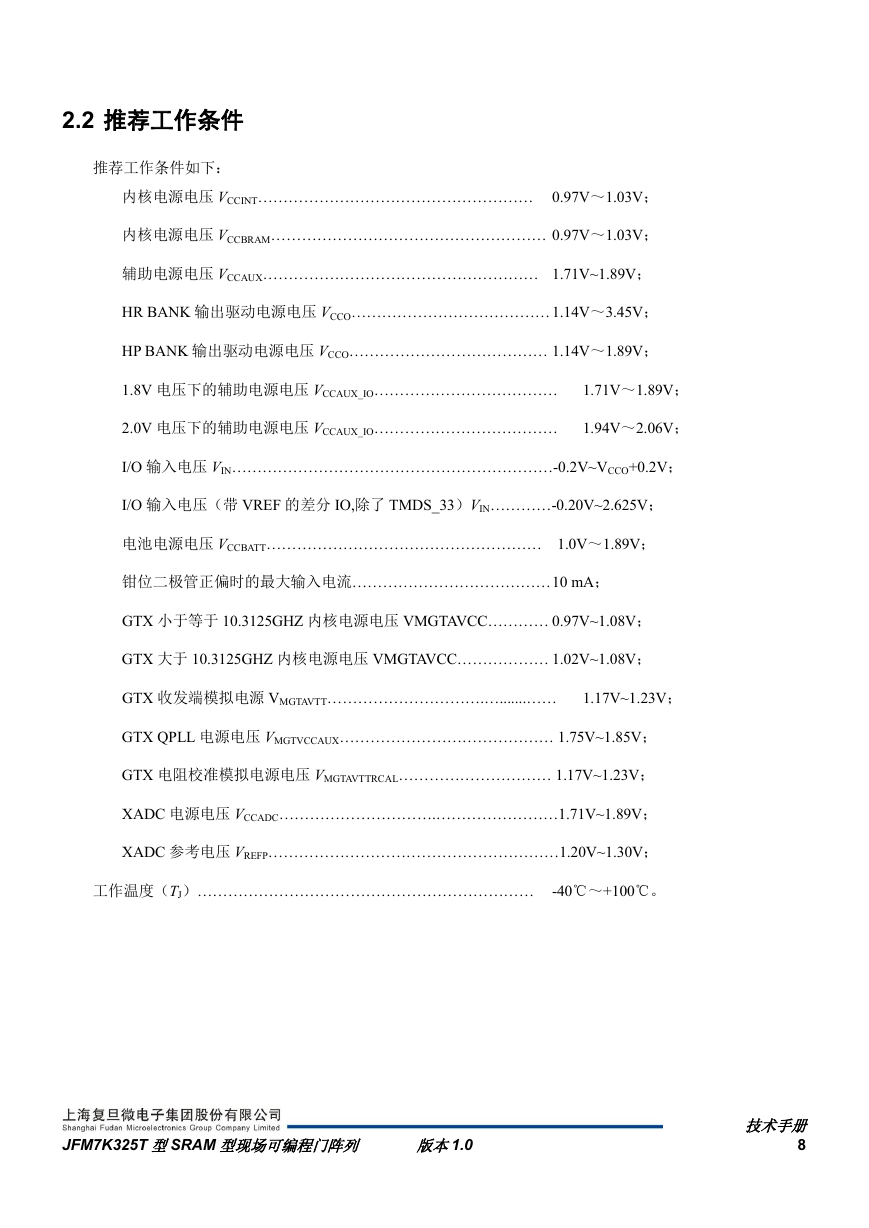

2.2 推荐工作条件推荐工作条件如下：内核电源电压 VCCINT……………………………………………… 0.97V～1.03V；内核电源电压 VCCBRAM……………………………………………… 0.97V～1.03V；辅助电源电压 VCCAUX……………………………………………… 1.71V~1.89V； HR BANK 输出驱动电源电压 VCCO………………………………… 1.14V～3.45V； HP BANK 输出驱动电源电压 VCCO………………………………… 1.14V～1.89V； 1.8V 电压下的辅助电源电压 VCCAUX_IO……………………………… 1.71V～1.89V； 2.0V 电压下的辅助电源电压 VCCAUX_IO……………………………… 1.94V～2.06V； I/O 输入电压 VIN………………………………………………………-0.2V~VCCO+0.2V； I/O 输入电压（带 VREF 的差分 IO,除了 TMDS_33）VIN…………-0.20V~2.625V；电池电源电压 VCCBATT……………………………………………… 1.0V～1.89V；钳位二极管正偏时的最大输入电流………………………………… 10 mA； GTX 小于等于 10.3125GHZ 内核电源电压 VMGTAVCC………… 0.97V~1.08V； GTX 大于 10.3125GHZ 内核电源电压 VMGTAVCC……………… 1.02V~1.08V； GTX 收发端模拟电源 VMGTAVTT………………………….….......…… 1.17V~1.23V； GTX QPLL 电源电压 VMGTVCCAUX…………………………………… 1.75V~1.85V； GTX 电阻校准模拟电源电压 VMGTAVTTRCAL………………………… 1.17V~1.23V； XADC 电源电压 VCCADC………………………….……………………1.71V~1.89V； XADC 参考电压 VREFP…………………………………………………1.20V~1.30V；工作温度（TJ）………………………………………………………… -40℃～+100℃。 JFM7K325T 型SRAM 型现场可编程门阵列版本1.0 技术手册 8
