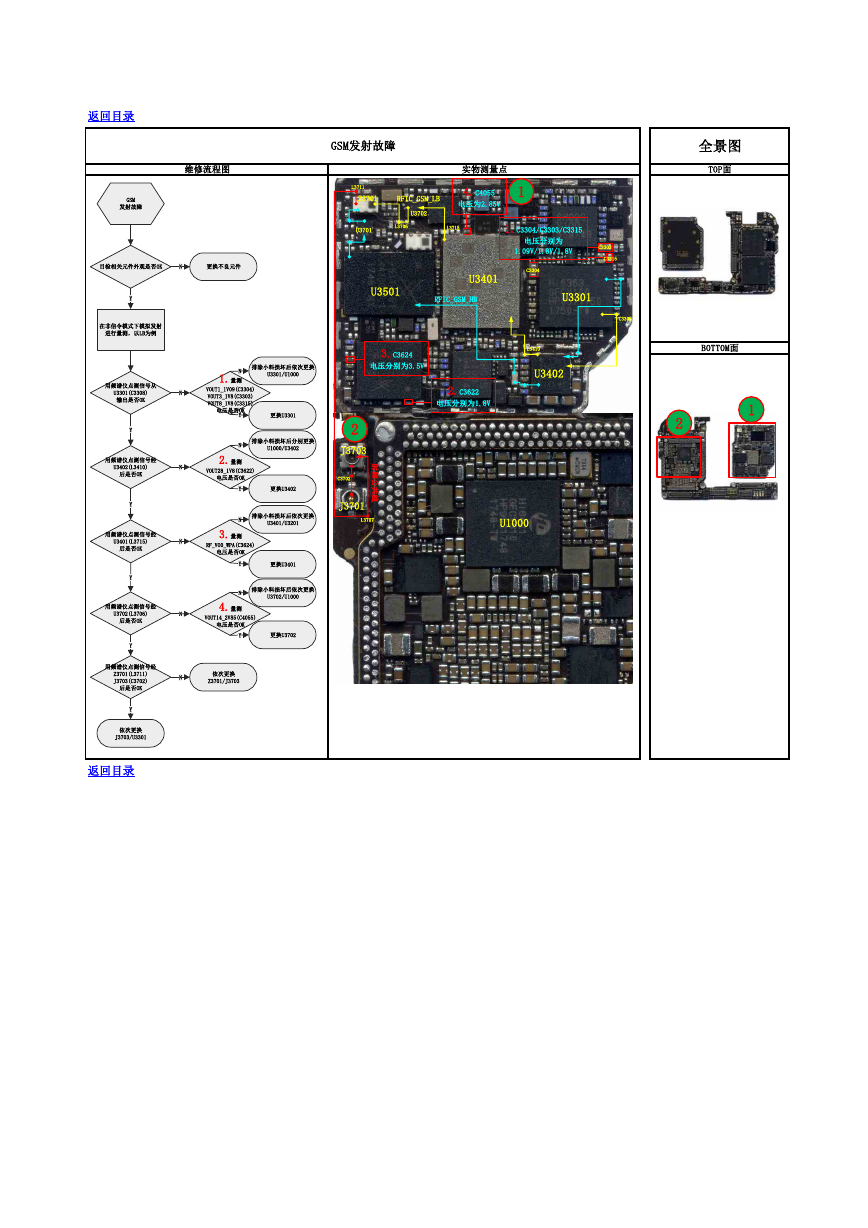

全景图 TOP面 GSM发射故障 L3711 Z3701 RFIC_GSM_LB U3702 实物测量点 4.C4055 电压为2.85V 1 U3701 L3706 L3715 1.C3304/C3303/C3315 电压分别为 1.09V/1.8V/1.8V C3303 C3315 U3401 C3304 U3501 RFIC_GSM_HB U3301 3.C3624 电压分别为3.5V L3410 U3402 2.C3622 电压分别为1.8V 2 J3703 射 频 公 共 线 C3702 J3701 L3707 U1000 C3308 BOTTOM面 2 1 返回目录 维修流程图 返回目录 GSM发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以LB为例用频谱仪点测信号从U3301(C3308)输出是否OK排除小料损坏后依次更换U3301/U1000NYY更换U3301NNY用频谱仪点测信号经U3402(L3410)后是否OK1.量测VOUT1_1V09(C3304)VOUT3_1V8(C3303)VOUT8_1V8(C3315)电压是否OK排除小料损坏后分别更换U1000/U34022.量测VOUT28_1V8(C3622)电压是否OK更换U3402NNY用频谱仪点测信号经U3401(L3715)后是否OK排除小料损坏后依次更换U3401/U32014.量测VOUT14_2V85(C4055)电压是否OK更换U3401NYNY用频谱仪点测信号经Z3701(L3711)J3703(C3702)后是否OKN依次更换Z3701/J3703Y依次更换J3703/U3301Y3.量测RF_VO0_WPA(C3624)电压是否OK用频谱仪点测信号经U3702(L3706)后是否OK排除小料损坏后依次更换U3702/U1000更换U3702NNYY
