血管的三维重建源程序，对于matlab初学者.doc
附录1：图像二值矩阵的0-1互换的matlab程序代码（zhuanhua.m）
附录2：求各切片的最大内切圆的半径及圆心坐标matlab程序代码（ff.m）
附录3：通过计算不同次数多项式拟合的偏差平方和确定拟和次数的matlab程序代码（pczx.m）
附录4：根据轮廓画出血管的三维图像的matlab程序代码
附录5：绘制中轴线及在各平面的投影图matlab程序代码
附录6：求第pn张拟合图的轮廓的二值矩阵的matlab程序代码（dian.m）
附录7：求拟合图与原切片图的重合度的matlab程序代码（baifenbi1.m）
附录 1：图像二值矩阵的 0-1 互换的 matlab 程序代码（zhuanhua.m）
function b0=zhuanhua(b0) %图像二值矩阵的 0-1 互换
for i=1:512
for j=1:512
if b0(i,j)==1
b0(i,j)=0;
else b0(i,j)=1;
end
end
end
附录 2：求各切片的最大内切圆的半径及圆心坐标 matlab 程序代码（ff.m）
function [r, zhongxindian]=ff %输出各切片最大内切圆半径及圆心坐标
a=zeros(512,512);
b=zeros(512,512);
for i=1:512
for j=1:512
a(i,j)=i-257; %横坐标的对应
b(i,j)=j-257; %纵坐标的对应
end
end
%图像在 xyz 面上的 x 轴、y 轴坐标
zhongxindian=zeros(100,2);
r=zeros(100,1);
for k=0:99
t=strcat('f:/',int2str(i),'.bmp');
b=imread(t);
b=zhuanhua(b);%将 01 互换
blunkuo=edge(b,'sobel');%提取轮廓
bgujia=bwmorph(b,'skel',inf);%提取骨架
%寻找内切圆
[x0,y0,v0]=find(b0lunkuo);
[a0,b0,c0]=find(b0gujia);
m=length(a0);
n=length(x0);
juli=zeros(m,n);
cunfang=zeros(m,2);
for i=1:m
for j=1:n
p1=a0(i);q1=b0(i);
p2=x0(j);q2=y0(j);
juli(i,j)=sqrt((a(p1,q1)-a(p2,q2))^2+(b(p1,q1)-b(p2,q2))^2);%骨架上的各个点到轮廓的距离
end
[zx,zxxh]=min(juli(i,:));%骨架上一点到轮廓的最短距离即以骨架上各个点为圆心的内切
园的半径
cunfang(i,1)=zx;
cunfang(i,2)=zxxh;
end
[zd,zdxh]=max(cunfang(:,1));%寻找半径中最大的半径和其对应的圆心坐标
g=a0(zdxh);h=b0(zdxh);
zhongxindian(k+1,1)=a(g,h);
zhongxindian(k+1,2)=b(g,h);
r(k+1)=zd;
end
附录 3：通过计算不同次数多项式拟合的偏差平方和确定拟和次数的 matlab 程
序代码（pczx.m）
function j=pczx(z,t) %根据不同次数的多项式拟合与原图数据偏差平方和的大小来确定多
项式拟和的次数
delta=zeros(10,1);
for k=1:10
[p,s]=polyfit(z,t,k);
delta(k)=s.normr
end
[i,j]=min(delta);
附录 4：根据轮廓画出血管的三维图像的 matlab 程序代码
for b=0:99 %提取原图的轮廓，根据轮廓画出血管的三维图像
m1=imread([int2str(b),'.bmp']);
m(:,:,b+1)=edge(m1,'sobel');
end
for k=0:99
for i=1:512
for j=1:512
if (m(i,j,k+1)==1)
plot3(i,j,k+1,'r-.');
hold on
end
end
end
end
grid on
title('血管三维图')
rotate3d
hold off
附录 5：绘制中轴线及在各平面的投影图 matlab 程序代码
format long
px=polyfit(z,x,7);%x,z 的 7 次多项式拟合
x1=polyval(px,z);
py=polyfit(z,y,5);%y,z 的 5 次多项式拟合
y1=polyval(py,z);
figure(1); %画中心轴线图
plot3(x1,y1,z)
grid on
xlabel('X 轴');
ylabel('Y 轴');
zlabel('Z 轴');
title('血管中轴线图');
figure(2); %画中心轴线在 xoz 平面上的投影
plot(z,x1,'-r')
ylabel('Z 轴');
xlabel('X 轴')
title('血管中轴线 XOZ 平面投影图');
grid on
figure(3);%画中心轴线在 yoz 平面上的投影
plot(z,y1,'-b')
xlabel('Z 轴');
ylabel('Y 轴');
title('血管中轴线 YOZ 平面投影图');
grid on
figure(4);%画中心轴线在 xoy 平面上的投影
plot(x1,y1,'-g')
xlabel('X 轴');
ylabel('Y 轴');
title('血管中轴线 XOY 平面投影图');
grid on
附录 6：求第 pn 张拟合图的轮廓的二值矩阵的 matlab 程序代码（dian.m）
function pnjj=dian(px,py,pn) %输出 pnjj，为第 pn 张拟合图片的轮廓二值矩阵

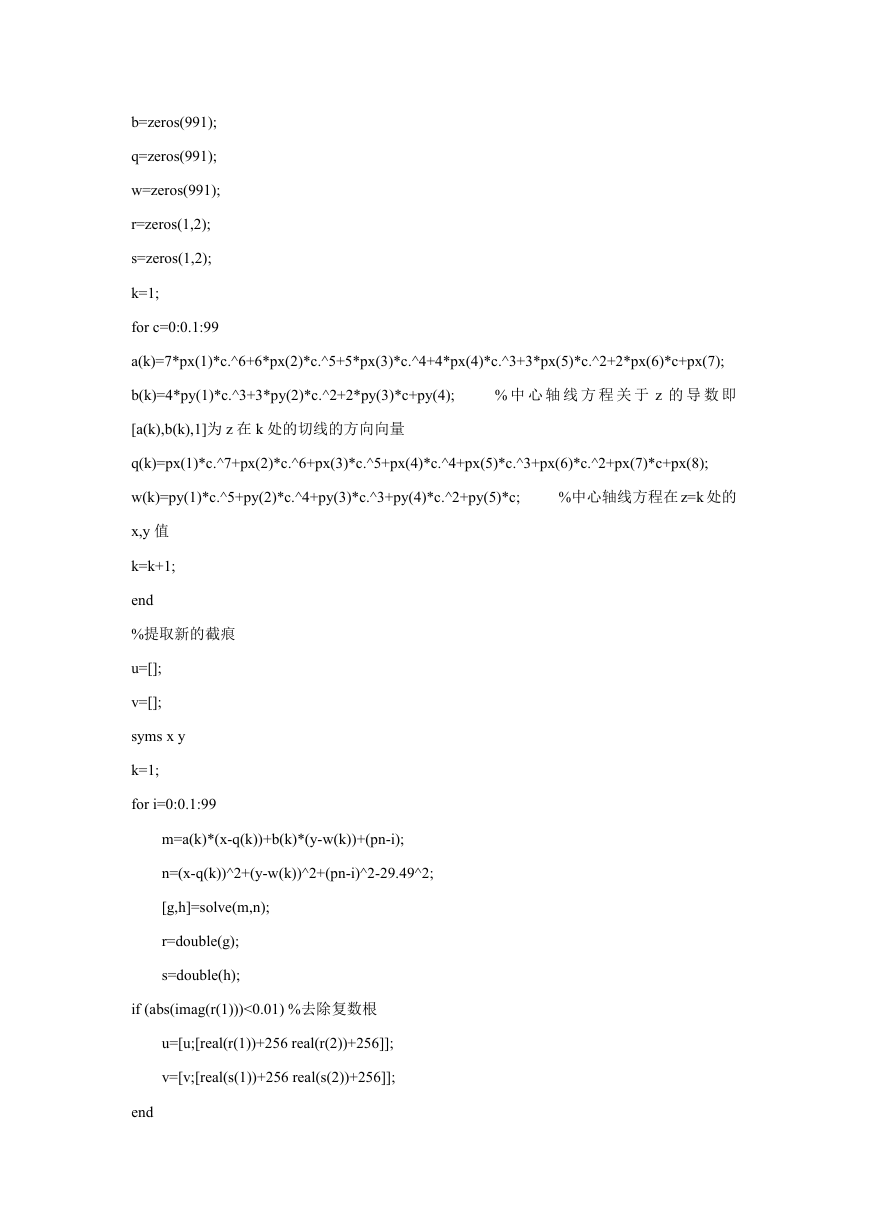

a=zeros(991);
b=zeros(991);
q=zeros(991);
w=zeros(991);
r=zeros(1,2);
s=zeros(1,2);
k=1;
for c=0:0.1:99
a(k)=7*px(1)*c.^6+6*px(2)*c.^5+5*px(3)*c.^4+4*px(4)*c.^3+3*px(5)*c.^2+2*px(6)*c+px(7);
b(k)=4*py(1)*c.^3+3*py(2)*c.^2+2*py(3)*c+py(4);
% 中 心 轴 线 方 程 关 于 z 的 导 数 即
[a(k),b(k),1]为 z 在 k 处的切线的方向向量
q(k)=px(1)*c.^7+px(2)*c.^6+px(3)*c.^5+px(4)*c.^4+px(5)*c.^3+px(6)*c.^2+px(7)*c+px(8);
w(k)=py(1)*c.^5+py(2)*c.^4+py(3)*c.^3+py(4)*c.^2+py(5)*c;
%中心轴线方程在 z=k 处的
x,y 值
k=k+1;
end
%提取新的截痕
u=[];
v=[];
syms x y
k=1;
for i=0:0.1:99
m=a(k)*(x-q(k))+b(k)*(y-w(k))+(pn-i);
n=(x-q(k))^2+(y-w(k))^2+(pn-i)^2-29.49^2;
[g,h]=solve(m,n);
r=double(g);
s=double(h);
if (abs(imag(r(1)))<0.01) %去除复数根
u=[u;[real(r(1))+256 real(r(2))+256]];
v=[v;[real(s(1))+256 real(s(2))+256]];
end
k=k+1;
end
%根据新的切平面的轮廓坐标得到新轮廓的图像矩阵
plot(v(:,1),u(:,1),'r.',v(:,2),u(:,2),'r.')
axis([0 512 0 512]);
pnj=imread(strcat(int2str(pn),'.bmp'));
lk=edge(pnj,'sobel');
pnjj=zeros(512);
u=round(u);
v=round(v);
for t=1:length(u(:,1))
pnjj(u(t,1),v(t,1))=1;
pnjj(u(t,2),v(t,2))=1;
end
figure(1);%画原图轮廓
imshow(lk)
figure(2);%画新图轮廓
imshow(pnjj)
figure(3);%画原图与新图的轮廓图对比
imshow(pnjj|lk)
pnjj=zhuanhua(pnjj);
附录 7：求拟合图与原切片图的重合度的 matlab 程序代码（baifenbi1.m）
function baifenbi=baifenbi1(pnjj,pn) %输出拟合图与原切片图的重合度
%填充新图
juzheng=pnjj; %pnjj 为通过 dian.m 得到的轮廓边界二值矩阵
%先填充左边界的右半部分
for i=1:511
for j=1:511
if(pnjj(i,j)==0&pnjj(i,j+1)~=0)
pnjj(i,j+1)=pnjj(i,j);
end
end
end
you=pnjj;
%再填充右边界的左半部分
for i=1:512
for j=512:-1:2
if(juzheng(i,j)==0&juzheng(i,j-1)~=0)
juzheng(i,j-1)=juzheng(i,j);
end
end
end
zuo=juzheng;
shijijuzheng=you|zuo; %通过矩阵的或运算得到填充后的新图
imshow(you|zuo)
%原图的黑点的个数
biaozhunjuzheng=imread(strcat(int2str(pn),'.bmp'));
nbiao=0;
for i=1:512
for j=1:512
if(biaozhunjuzheng(i,j)==0)
nbiao=nbiao+1;
end
end
end
%新图与原图重合部分黑点的个数
chonghegs=0;
for i=1:512
for j=1:512
if(biaozhunjuzheng(i,j)==0&shijijuzheng(i,j)==0)
chonghegs=chonghegs+1;
end
end
end
%求百分比
baifenbi=chonghegs/nbiao;
