成绩
南京工程学院
课程设计说明书(论文)
题 目 110/10kV 变电所电气部分设计
课 程 名 称 电气部分课程设计
院(系、部、中心) 电力学院
专
班
业 电气工程及其自动化(电力系统)
级
电力 091
学 生 姓 名
杨晓乐
学
号
206090105
设 计 地 点
经管 D104
指 导 教 师
陈 跃
王玉秋
设计起止时间:2012 年 5 月 21 日至 6 月 1 日

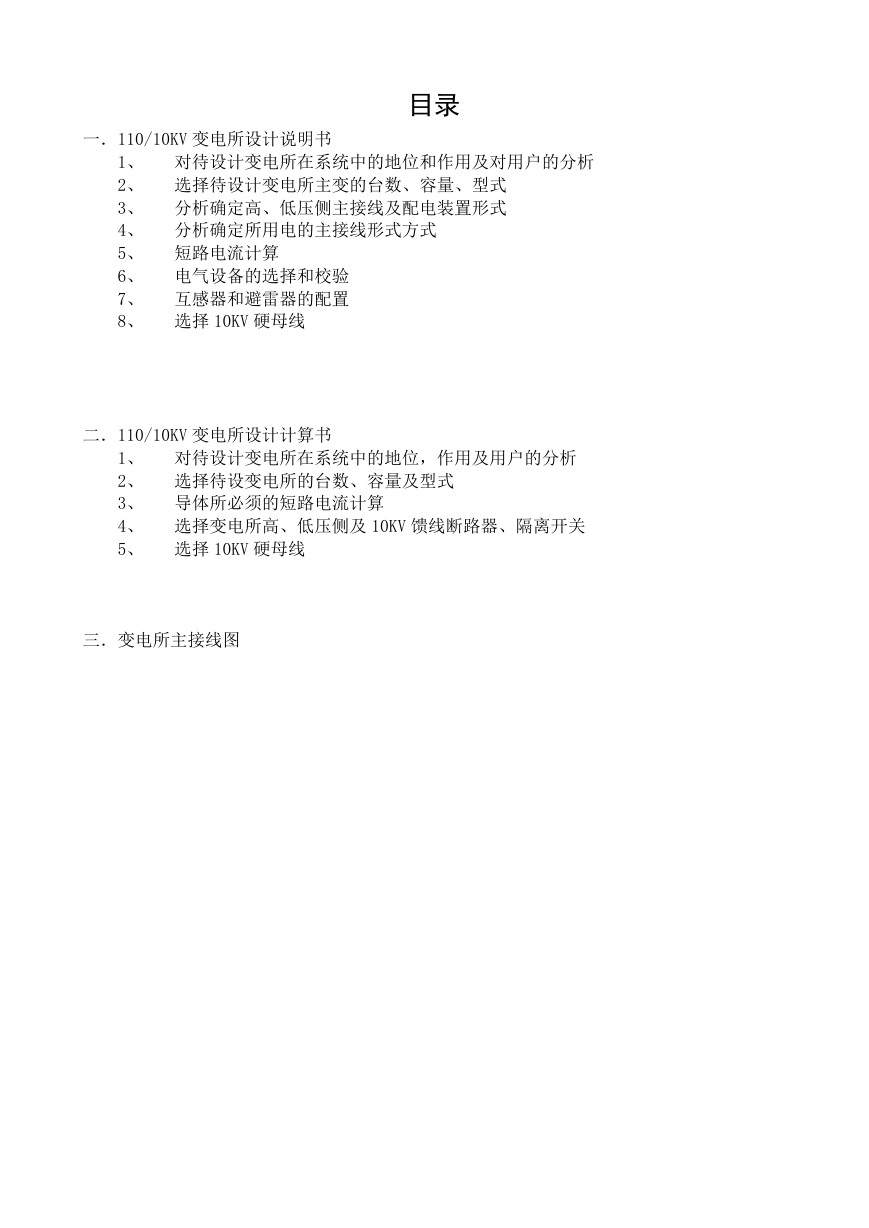

目录
一.110/10KV 变电所设计说明书
1、 对待设计变电所在系统中的地位和作用及对用户的分析
2、 选择待设计变电所主变的台数、容量、型式
3、 分析确定高、低压侧主接线及配电装置形式
4、 分析确定所用电的主接线形式方式
5、 短路电流计算
6、 电气设备的选择和校验
7、 互感器和避雷器的配置
8、 选择 10KV 硬母线
二.110/10KV 变电所设计计算书
1、 对待设计变电所在系统中的地位,作用及用户的分析
2、 选择待设变电所的台数、容量及型式
3、 导体所必须的短路电流计算
4、 选择变电所高、低压侧及 10KV 馈线断路器、隔离开关
5、 选择 10KV 硬母线
三.变电所主接线图

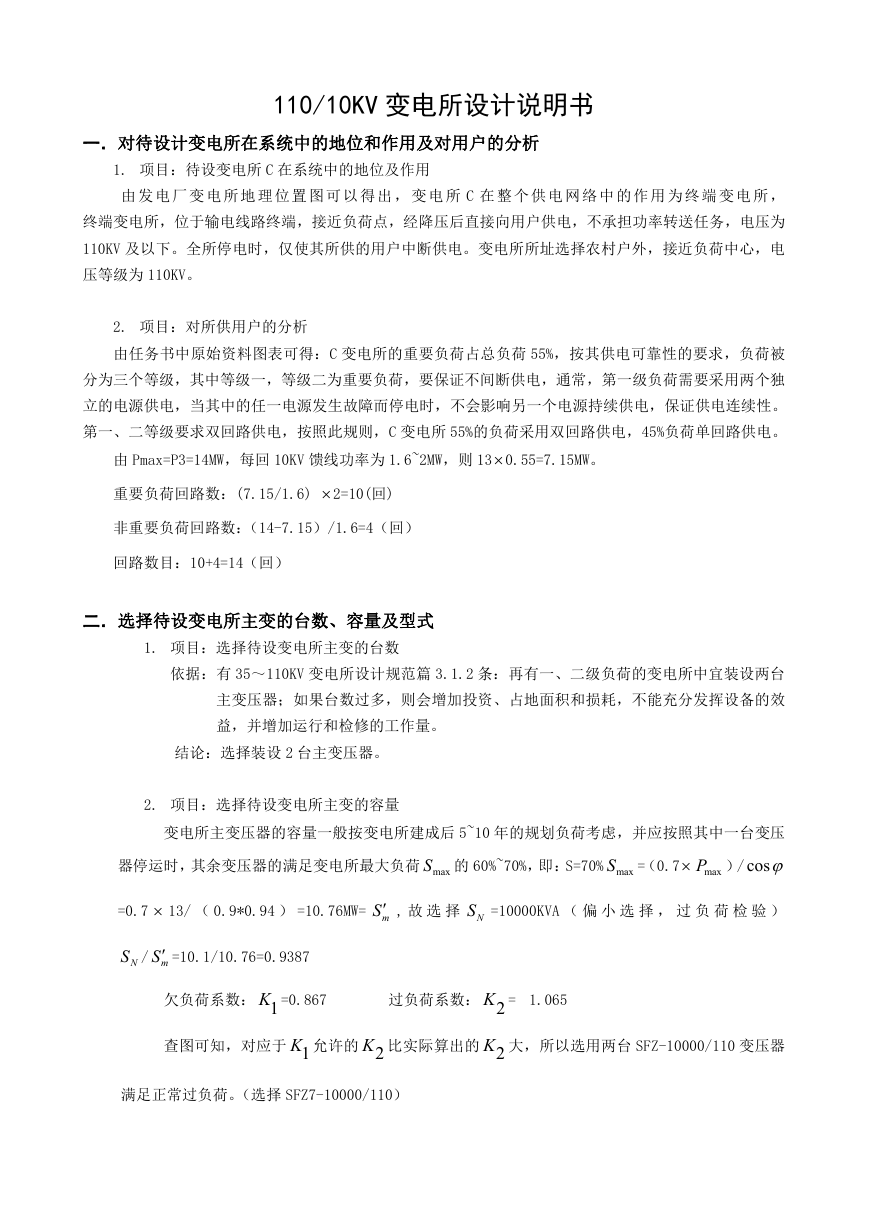

110/10KV 变电所设计说明书
一.对待设计变电所在系统中的地位和作用及对用户的分析
1. 项目:待设变电所 C 在系统中的地位及作用
由 发 电 厂 变 电 所 地 理 位 置 图 可 以 得 出 , 变 电 所 C 在 整 个 供 电 网 络 中 的 作 用 为 终 端 变 电 所 ,
终端变电所,位于输电线路终端,接近负荷点,经降压后直接向用户供电,不承担功率转送任务,电压为
110KV 及以下。全所停电时,仅使其所供的用户中断供电。变电所所址选择农村户外,接近负荷中心,电
压等级为 110KV。
2. 项目:对所供用户的分析
由任务书中原始资料图表可得:C 变电所的重要负荷占总负荷 55%,按其供电可靠性的要求,负荷被
分为三个等级,其中等级一,等级二为重要负荷,要保证不间断供电,通常,第一级负荷需要采用两个独
立的电源供电,当其中的任一电源发生故障而停电时,不会影响另一个电源持续供电,保证供电连续性。
第一、二等级要求双回路供电,按照此规则,C 变电所 55%的负荷采用双回路供电,45%负荷单回路供电。
由 Pmax=P3=14MW,每回 10KV 馈线功率为 1.6~2MW,则 13 0.55=7.15MW。
重要负荷回路数:(7.15/1.6) 2=10(回)
非重要负荷回路数:(14-7.15)/1.6=4(回)
回路数目:10+4=14(回)
二.选择待设变电所主变的台数、容量及型式
1. 项目:选择待设变电所主变的台数
依据:有 35~110KV 变电所设计规范篇 3.1.2 条:再有一、二级负荷的变电所中宜装设两台
主变压器;如果台数过多,则会增加投资、占地面积和损耗,不能充分发挥设备的效
益,并增加运行和检修的工作量。
结论:选择装设 2 台主变压器。
2. 项目:选择待设变电所主变的容量
变电所主变压器的容量一般按变电所建成后 5~10 年的规划负荷考虑,并应按照其中一台变压
器停运时,其余变压器的满足变电所最大负荷 maxS 的 60%~70%,即:S=70% maxS
=(0.7 maxP )/ cos
=0.7 13/ ( 0.9*0.94 ) =10.76MW=
mS , 故 选 择 NS =10000KVA ( 偏 小 选 择 , 过 负 荷 检 验 )
NS / mS =10.1/10.76=0.9387
欠负荷系数: 1K =0.867
查图可知,对应于 1K 允许的 2K 比实际算出的 2K 大,所以选用两台 SFZ-10000/110 变压器
过负荷系数: 2K = 1.065
满足正常过负荷。(选择 SFZ7-10000/110)
3. 项目:选择待设变电所主变的型式
依据:由于变电所地址选取在农村户外,主变应该选择户外型另根据《发电厂电气部分》内
容:在 330KV 及以下的变电所中, 一般都选用三相式变压器;只有 2 个电压等级的采
用双绕组变压器;变压器绕组的接线方式必须使其线电压与系统线电压相位一致。
110KV 电压侧均为“YN”,35KV 电压侧一般为“d”。
结论:所选主变为双绕组户外型变压器,接线方式为“YN,d11”(2 台),自然油循环冷却。
总结论:
110KV 双绕组户外型变压器参数表
型号
额定容量
(KVA)
额定电压
连接组 损耗(KW) 空载电流
高压
低压
空载 短路
(%)
阻抗电压
(%)
SF7-10000/110
10000
110±2*2.5%
10.5
YN,d11
17.8
59
1.3
10.5
三.分析确定高、低压侧主接线及配电装置型式
1. 项目:高、低压侧主接线
依据:根据《发电厂电气部分》,电器主接线是发电厂和变电所的主题,它应反映各设备的配电
装置,继电保护,自动装置和控制方式的确定,对电力系统的安全、经济运行起作用。在
变电所设计规程中规定对于 35~110KV 只有两台主变和两回输电线路应使用桥型接线,这
样所用断路器数量也最少。由于 C 变电所变压器不需要经常投、切,所以 110KV 侧采用内
桥接线。变电所设计规程中规定当变电所装有两台主变时 6~10KV 侧宜采用分段单母线接
线形式。
结论:高压测选择内桥式的主接线;低压侧选择单母线分段式接线。
2.项目:配电形式的确定
依据:根据《发电厂电气部分》和《电气工程专业毕业设计指南》上的内容,配电装置的整个结
构尺寸,是综合考虑设备的外形尺寸,运行维护,巡视,操作,检修,运输的安全距离及
运行中可能发生的过电压等因素决定的。设计的基本原则和要求为:①考虑所在地理情况
和环境条件下优先选择占地面积②考虑有利于降低噪音③农村的 110KV 配电采用中型布
置,10KV 采用屋内配电装置④;基本要求:①节约用电②保证运行可靠③保证人身安全和
防火要求④安装,运输,维护,巡视,操作和检修方便⑤力求节省材料和降低选价⑥便于
分期建设和扩建。
结论:110KV 侧采用屋外中型布置,10KV 屋内成套开关柜 JYN-10 型手车式开关柜单层布置。
四.分析所用电接线类型
1. 项目:所用电接线型式
依据;由 GB50059-1992《35~110KV 变电所设计规范》,容量为 110KV 的变电所的总负荷为 150~
200KVA,35~110KV 变电所,有 2 台主变压器时,宜装设两台容量相同,可互为备用的所
用工作变压器,每台工作变压器按全所计算负荷选择,两台所用变压器可分别由主变压器
最低电压级的不同母线段引接;当所内有较低电压母线时,一般均有较低电压母线上引接
1~2 台所用电压器,且这种音节方式的优点为:经济性好,可靠性高。
结论:选择 2 台 SC10-315/10 干式所用变压器
型号
P0(W)
Pw(W)
I0(%) Uk(%)
SC10-315/10
770
3030
0.8
4
五.进行选择设备和导体所必须的短路电流计算
(一)短路电流计算的主要目的:
(1)电气主接线的比较和选择
(2)选择断路器等电气设备,或对这些设备提出技术要求
(3)为继电保护的设计及调试提供依据
(4)评价并确定网络方案,研究限制短路电流的措施
(5)分析计算送电线路对通讯设施的影响
(二)短路电流计算的一般规定:
1.计算的基本情况:
(1) 电力系统中所有电源均在额定负荷下运行
(2) 所有同步电机都具有自动调整励磁装置(包括强行励磁)
(3) 短路发生在短路电流为最大值的瞬间
(4) 所有电源的电动势相位角相同
(5) 应考虑对短路电流值有影响的所有元件,但不考虑短路点的电弧电阻。
2. 接线方式:
计算短路电流作用的接线方式,应是可能发生最大短路电流的正常接线方式,而不能用仅在切
换过程中可能并列运行的运行方式。
3. 计算容量:
应按工程设计的规划容量计算,并考虑电力系统的远景发展规划,一般取工程建成后的 5~10 年。
4.短路种类:
按三相短路计算。
5.短路计算点:
在正常接线方式时,通路设备的短路电流为最大的地点,称为短路计算点。
6.短路计算方法:
采用近似计算。
(三)短路电流的计算:
1.主接线后备保护动作时间 tpr
10KV 出线:1s
主变高压侧:2.5s
2.短路电流计算条件:
(1) 忽略电阻,仅计电抗,110KV 馈线,电抗 x=0.4/km 计;
10KV 分段:1.5s
110KV 分段:3s
主变低压侧:2s
110V 进线:3.5s

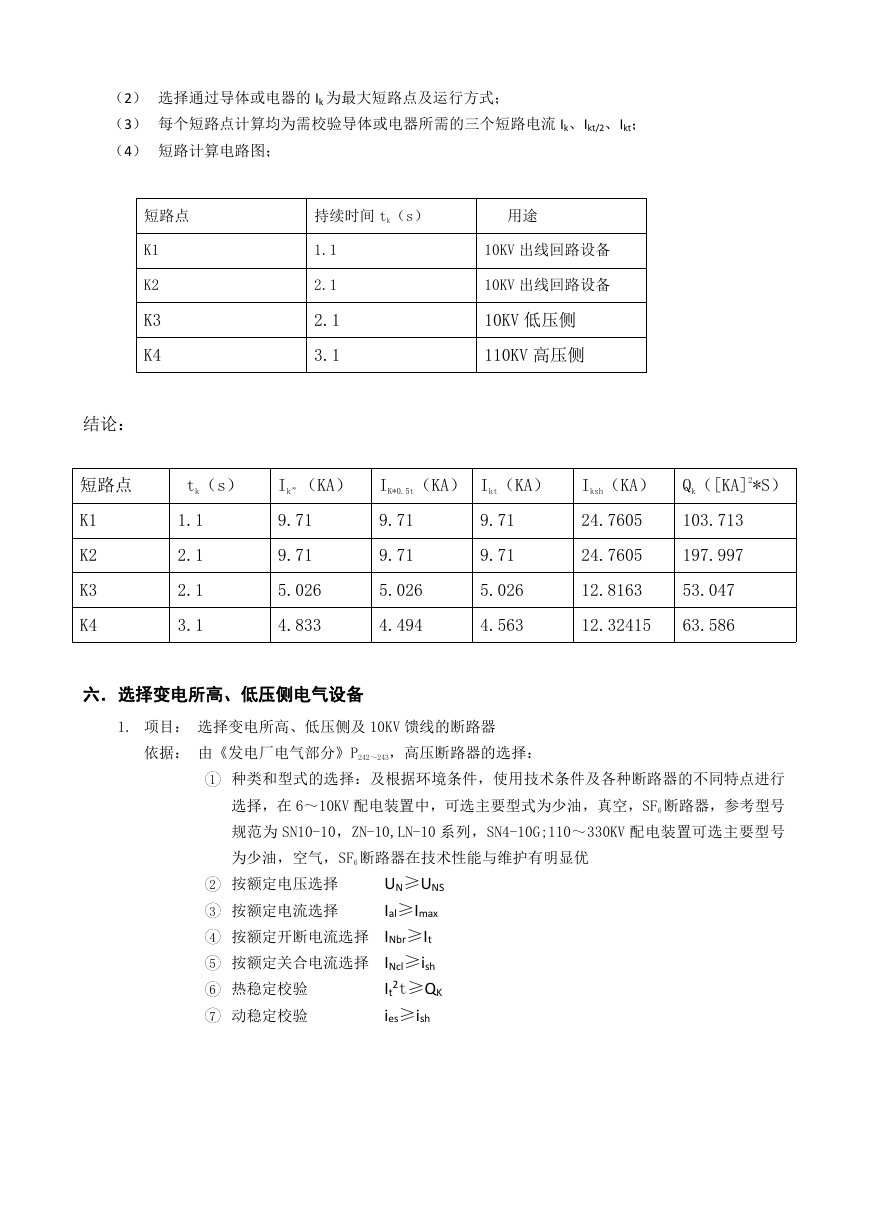

(2) 选择通过导体或电器的 Ik 为最大短路点及运行方式;
(3) 每个短路点计算均为需校验导体或电器所需的三个短路电流 Ik、Ikt/2、Ikt;
(4) 短路计算电路图;
短路点
持续时间 tk(s)
用途
K1
K2
K3
K4
结论:
1.1
2.1
2.1
3.1
10KV 出线回路设备
10KV 出线回路设备
10KV 低压侧
110KV 高压侧
短路点
tk(s) Ik”(KA) IK*0.5t(KA) Ikt(KA) Iksh(KA) Qk([KA]2*S)
K1
K2
K3
K4
1.1
2.1
2.1
3.1
9.71
9.71
5.026
4.833
9.71
9.71
5.026
4.494
9.71
9.71
5.026
4.563
24.7605
103.713
24.7605
197.997
12.8163
53.047
12.32415
63.586
六.选择变电所高、低压侧电气设备
1. 项目: 选择变电所高、低压侧及 10KV 馈线的断路器
依据: 由《发电厂电气部分》P242~243,高压断路器的选择:
1 种类和型式的选择:及根据环境条件,使用技术条件及各种断路器的不同特点进行
选择,在 6~10KV 配电装置中,可选主要型式为少油,真空,SF6 断路器,参考型号
规范为 SN10-10,ZN-10,LN-10 系列,SN4-10G;110~330KV 配电装置可选主要型号
为少油,空气,SF6 断路器在技术性能与维护有明显优
2 按额定电压选择
UN≥UNS
Ial≥Imax
3 按额定电流选择
4 按额定开断电流选择 INbr≥It
5 按额定关合电流选择 INcl≥ish
It2t≥QK
6 热稳定校验
ies≥ish
7 动稳定校验
断
路
器
结论:
设
备
型
号
110KV
进 线
侧
110KV
侧
10KV
侧
10KV
出 线
侧
0
1
1
-
M
F
S
0
1
-
2
1
N
Z
技术参数
计算参数
额
定
电
压
额
定
电
流
额
定
开
断
电
流
额
定
关
合
电
流
动
稳
定
电
流
电
流
额
定
电
压
0
1
1
0
0
0
2
5
.
1
3
0
8
5
.
1
3
0
1
1
0
1
0
5
2
1
5
.
1
3
0
8
0
8
0
1
0
1
2
2
.
0
1
1
2
2
.
6
0
6
.
4
6
2
0
1
开
断
电
流
3
6
5
.
4
6
2
0
.
5
1
7
.
9
关
合
电
流
5
1
4
2
3
.
2
1
3
6
1
8
.
2
1
5
0
6
7
.
4
2
动
稳
定
电
流
5
1
4
2
3
.
2
1
3
6
1
8
.
2
1
5
0
6
7
.
4
2
2. 项目: 隔离开关的选择
依据: 根据《发电厂电气部分》,隔离开关的选择:
1 种类和型式的选择:隔离开关对配电装置的布置和占地面积有很大影响,应根据配电装置的
特点,使用要求及技术经济条件选择种类和型式。
2 按额定电压选择
3 按额定电流选择
4 热稳定校验
5 动稳定校验
结论:
110KV 出线
GW4-110(D)
主变压器高压侧
GW4-110(D)
分段母线
成套开关柜
10kv 出线
3. 项目:熔断器的选择
依据:

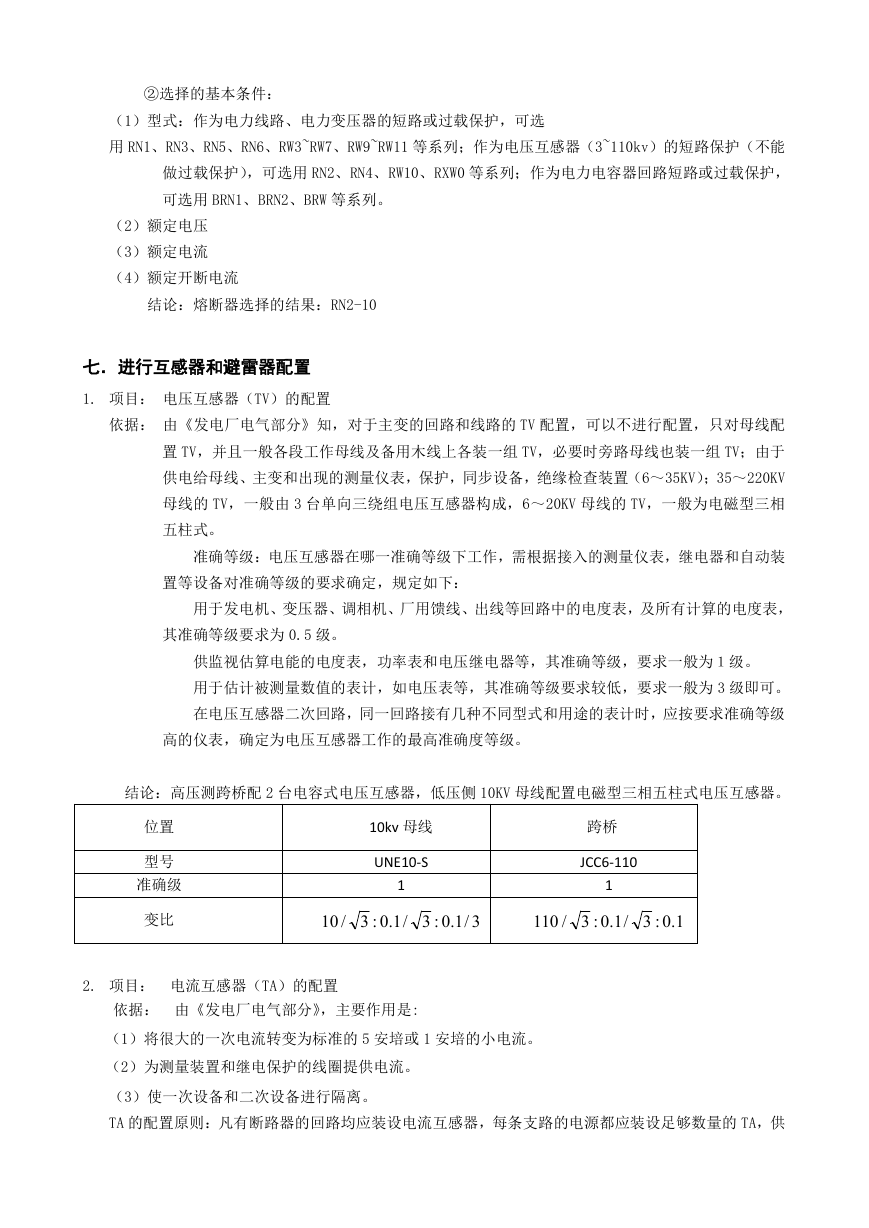

①选择的基本要求:作为电压互感器的保护
②选择的基本条件:
(1)型式:作为电力线路、电力变压器的短路或过载保护,可选
用 RN1、RN3、RN5、RN6、RW3~RW7、RW9~RW11 等系列;作为电压互感器(3~110kv)的短路保护(不能
做过载保护),可选用 RN2、RN4、RW10、RXW0 等系列;作为电力电容器回路短路或过载保护,
可选用 BRN1、BRN2、BRW 等系列。
(2)额定电压
(3)额定电流
(4)额定开断电流
结论:熔断器选择的结果:RN2-10
七.进行互感器和避雷器配置
1. 项目: 电压互感器(TV)的配置
依据: 由《发电厂电气部分》知,对于主变的回路和线路的 TV 配置,可以不进行配置,只对母线配
置 TV,并且一般各段工作母线及备用木线上各装一组 TV,必要时旁路母线也装一组 TV;由于
供电给母线、主变和出现的测量仪表,保护,同步设备,绝缘检查装置(6~35KV);35~220KV
母线的 TV,一般由 3 台单向三绕组电压互感器构成,6~20KV 母线的 TV,一般为电磁型三相
五柱式。
准确等级:电压互感器在哪一准确等级下工作,需根据接入的测量仪表,继电器和自动装
置等设备对准确等级的要求确定,规定如下:
用于发电机、变压器、调相机、厂用馈线、出线等回路中的电度表,及所有计算的电度表,
其准确等级要求为 0.5 级。
供监视估算电能的电度表,功率表和电压继电器等,其准确等级,要求一般为1级。
用于估计被测量数值的表计,如电压表等,其准确等级要求较低,要求一般为 3 级即可。
在电压互感器二次回路,同一回路接有几种不同型式和用途的表计时,应按要求准确等级
高的仪表,确定为电压互感器工作的最高准确度等级。
结论:高压测跨桥配 2 台电容式电压互感器,低压侧 10KV 母线配置电磁型三相五柱式电压互感器。
位置
型号
准确级
变比
10kv 母线
UNE10-S
1
跨桥
JCC6-110
1
3/1.0:3/1.0:3/10
110
1.0:3/1.0:3/
2. 项目: 电流互感器(TA)的配置
依据: 由《发电厂电气部分》,主要作用是:
(1)将很大的一次电流转变为标准的 5 安培或 1 安培的小电流。
(2)为测量装置和继电保护的线圈提供电流。
(3)使一次设备和二次设备进行隔离。
TA 的配置原则:凡有断路器的回路均应装设电流互感器,每条支路的电源都应装设足够数量的 TA,供
