镇泰ECAD-MCAD协作设计方法：

创建3D元件库

机电协同设计流程：

具体工作方式和设计过程

Pro/ENGINEER Wildfire 5.0 新功能ECAD‐MCAD 协同扩展包

导出 ECAD 基础数据

导入 ECAD 基础数据，再导出

ECAD 设计到一定的阶段之后导出数据

通过InterComm Expert 5.3进行格式转换：

通过ProductView ECAD Compare产生增量文件：

结构工程师导入 ECAD 增量数据

结构工程师导入 ECAD 增量数据：

结构工程师导入 ECAD 增量数据，之后发现有些元件有干涉，这个时候由结构工程师发起变更：

结构工程师导出变化的idx文件：

电子工程师通过ProductView Validate打开IDX文件：

由ECAD工程师发起变更的方法：

由ECAD工程师发起变更的方法（续）：

结构工程师根据电子工程师提供的变更文件进行更新：

ECAD-MCAD协作:

镇泰ECAD-MCAD协作设计方法： Proe5.0机电协作设计

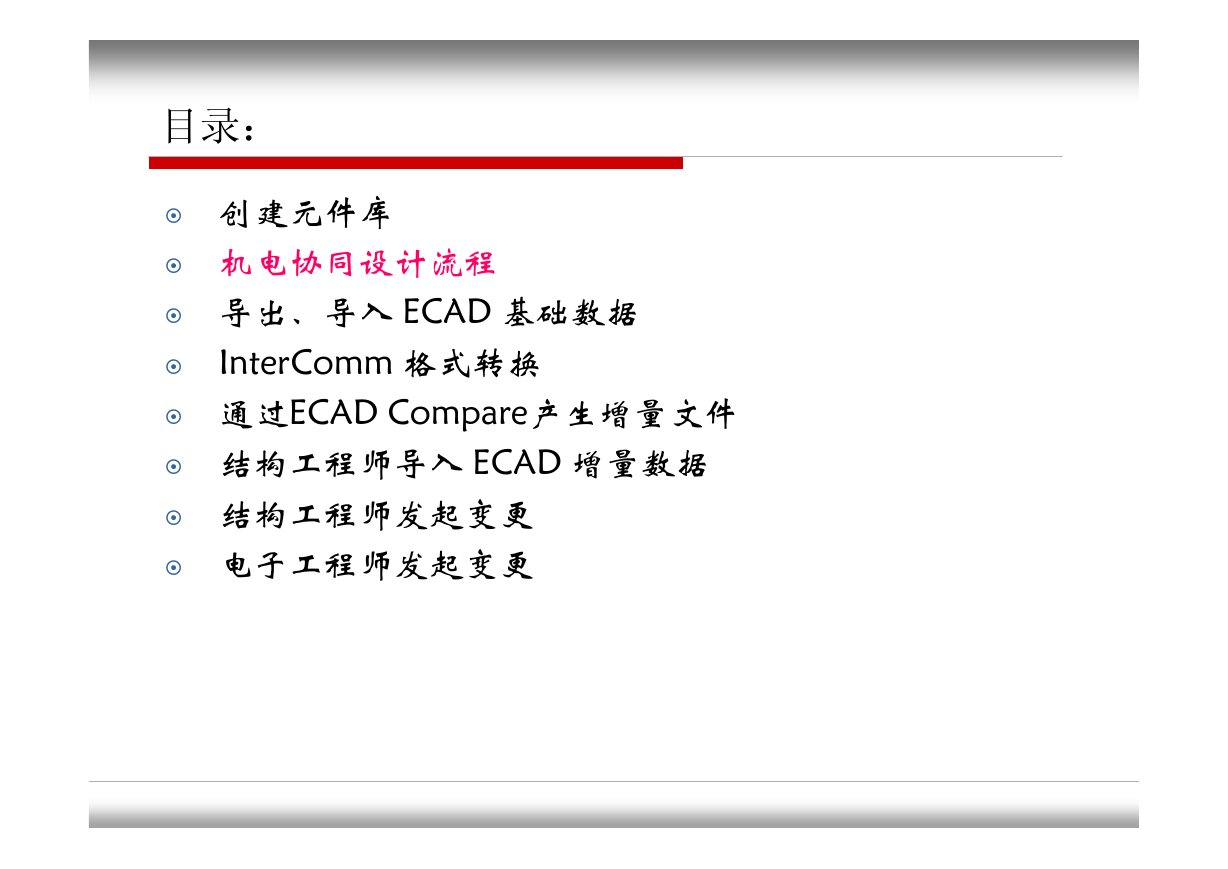

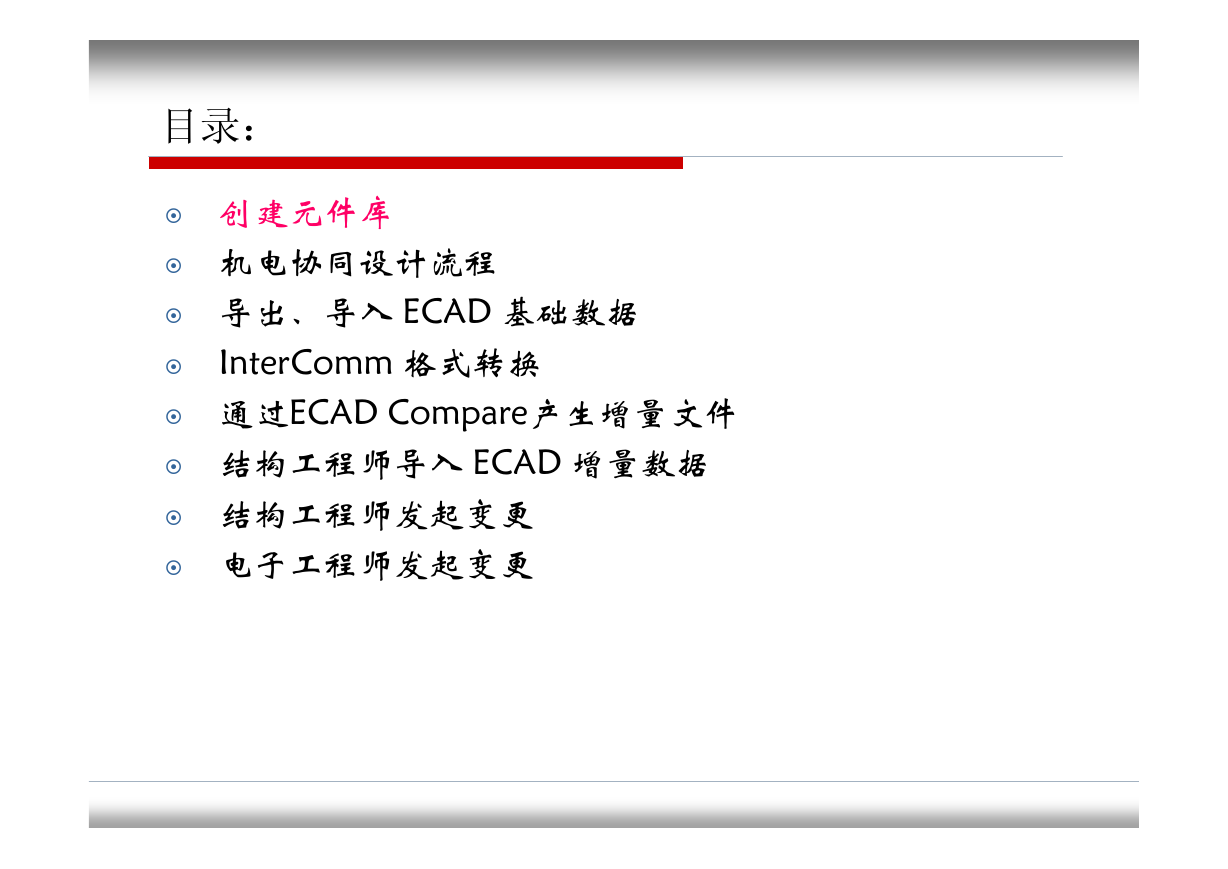

目录：创建元件库机电协同设计流程导出、导入 ECAD 基础数据 InterComm 格式转换通过ECAD Compare产生增量文件结构工程师导入 ECAD 增量数据结构工程师发起变更电子工程师发起变更

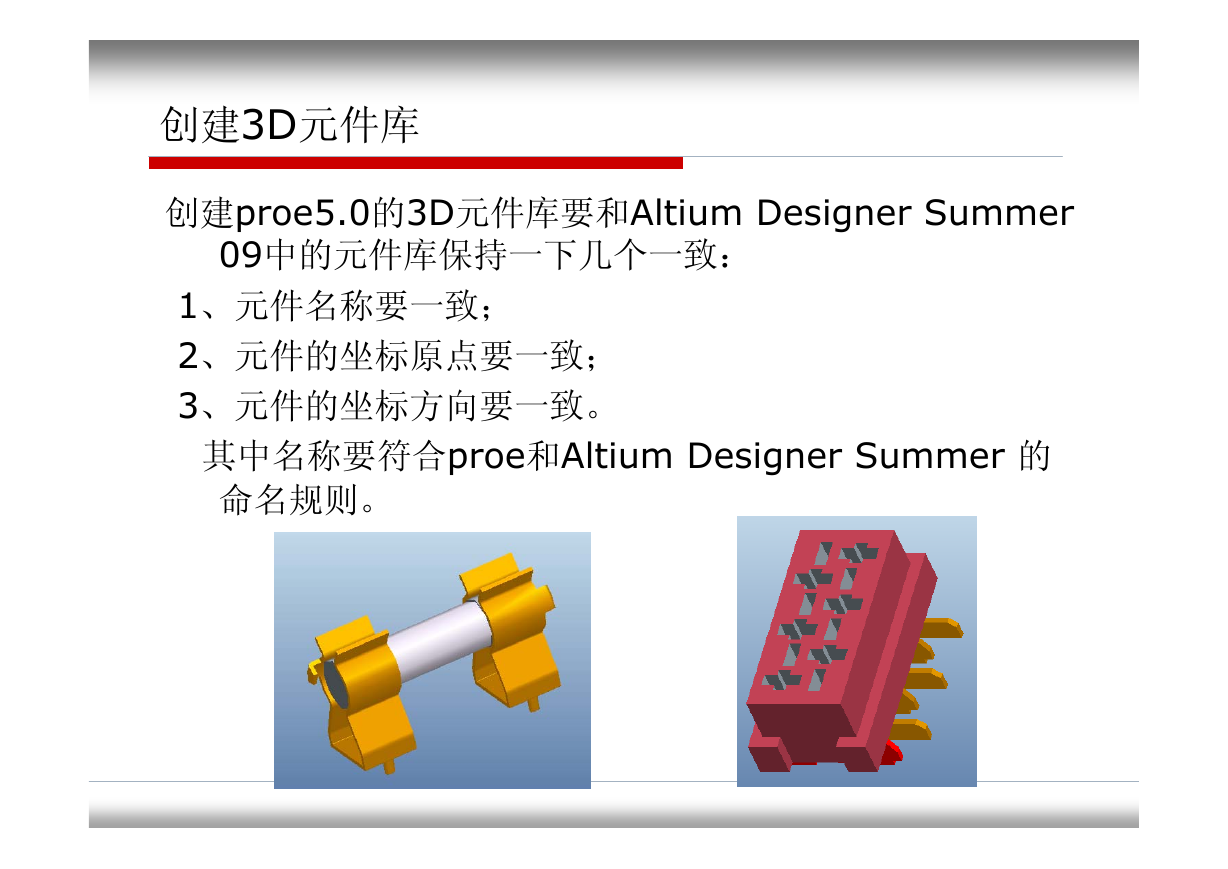

创建3D元件库创建proe5.0的3D元件库要和Altium Designer Summer 09中的元件库保持一下几个一致： 1、元件名称要一致； 2、元件的坐标原点要一致； 3、元件的坐标方向要一致。其中名称要符合proe和Altium Designer Summer 的命名规则。

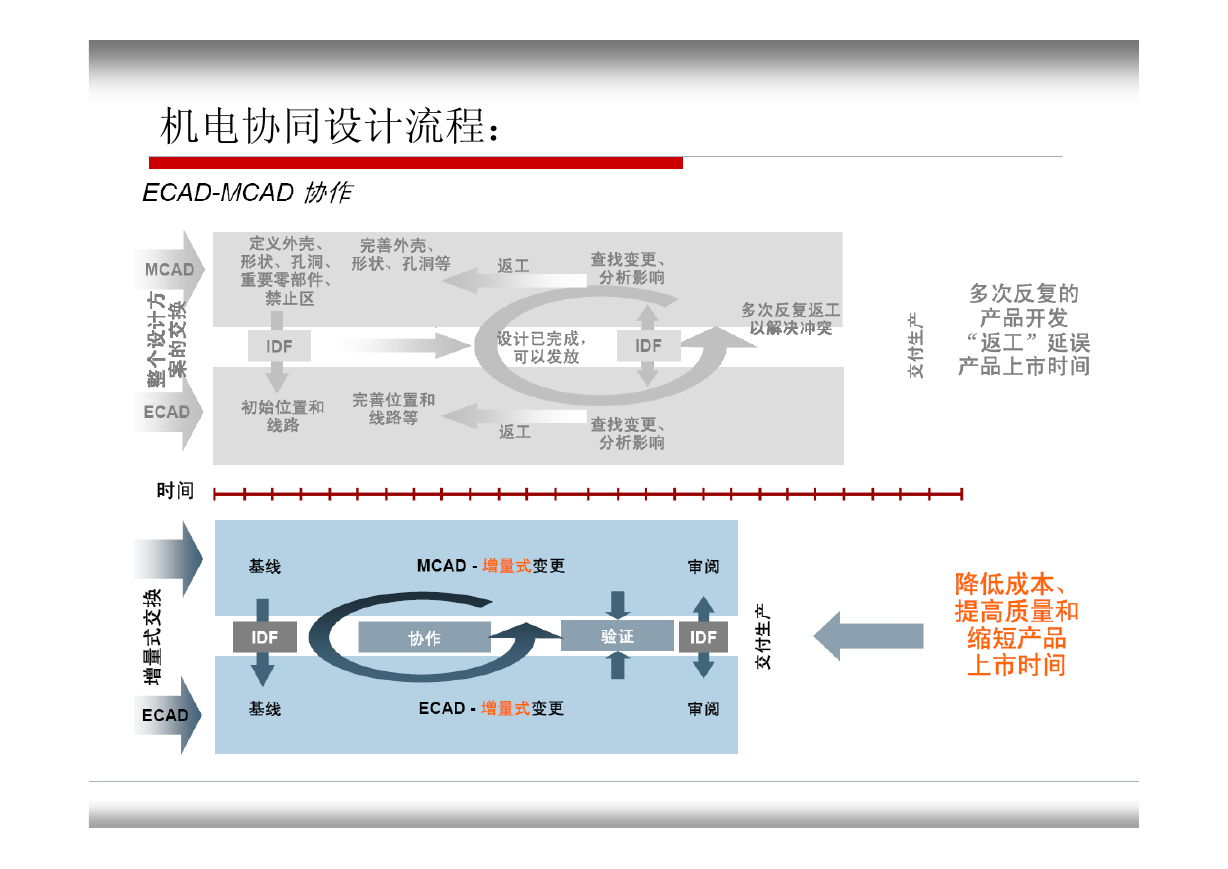

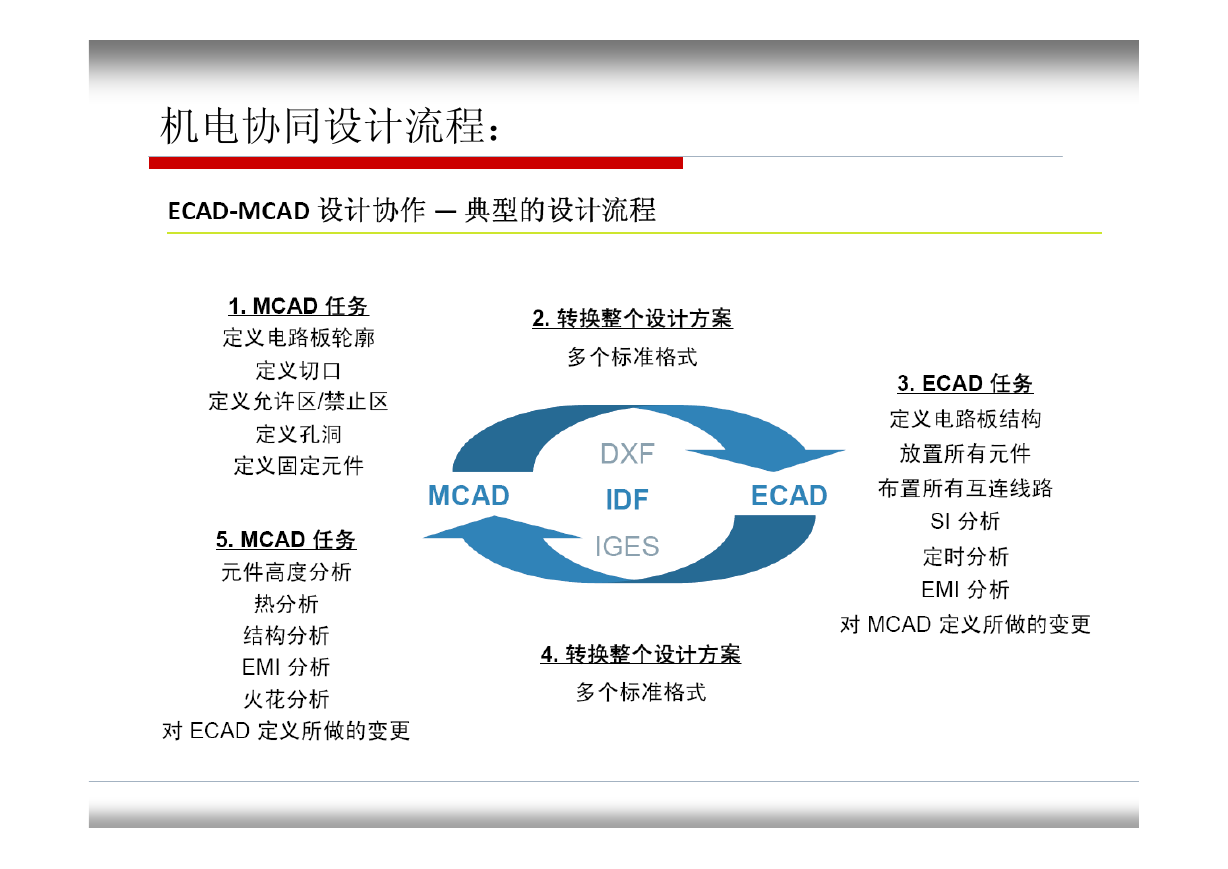

机电协同设计流程：

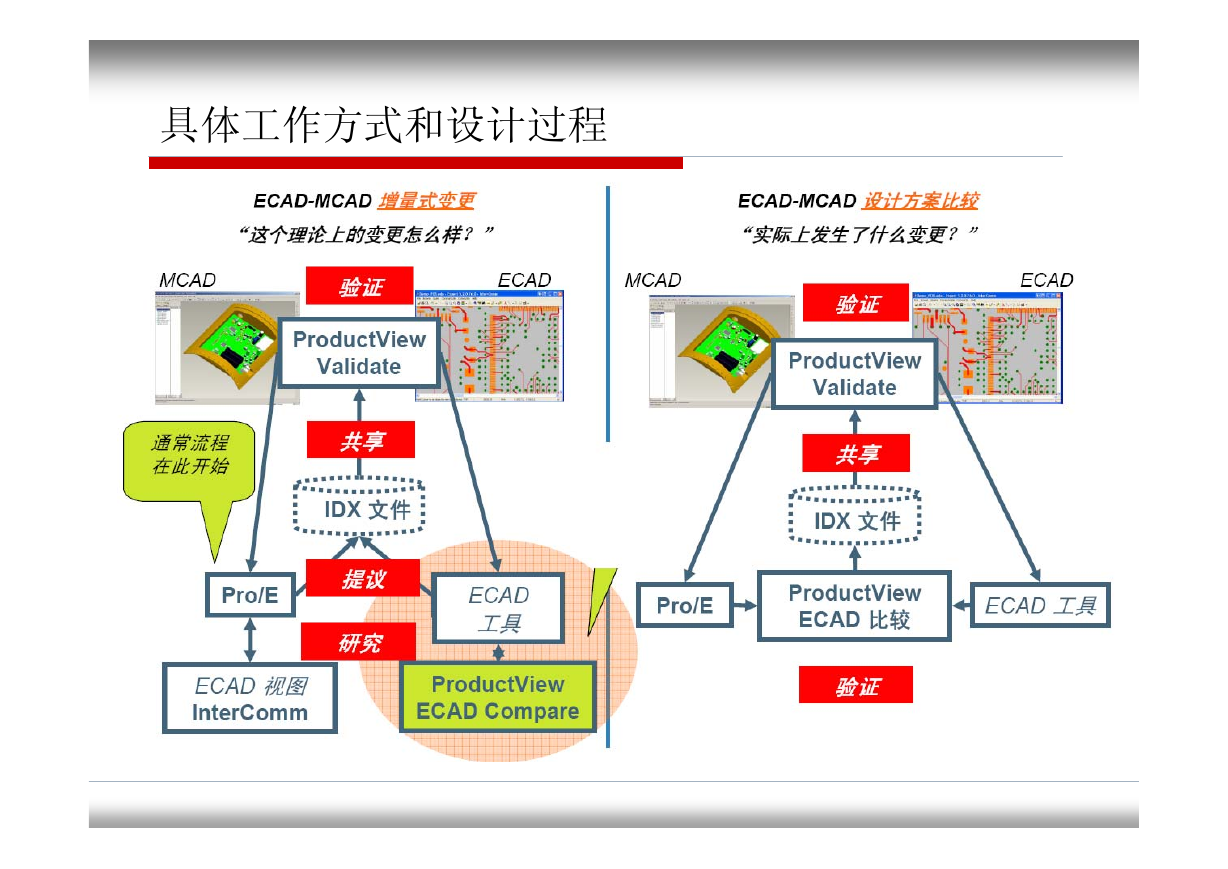

具体工作方式和设计过程

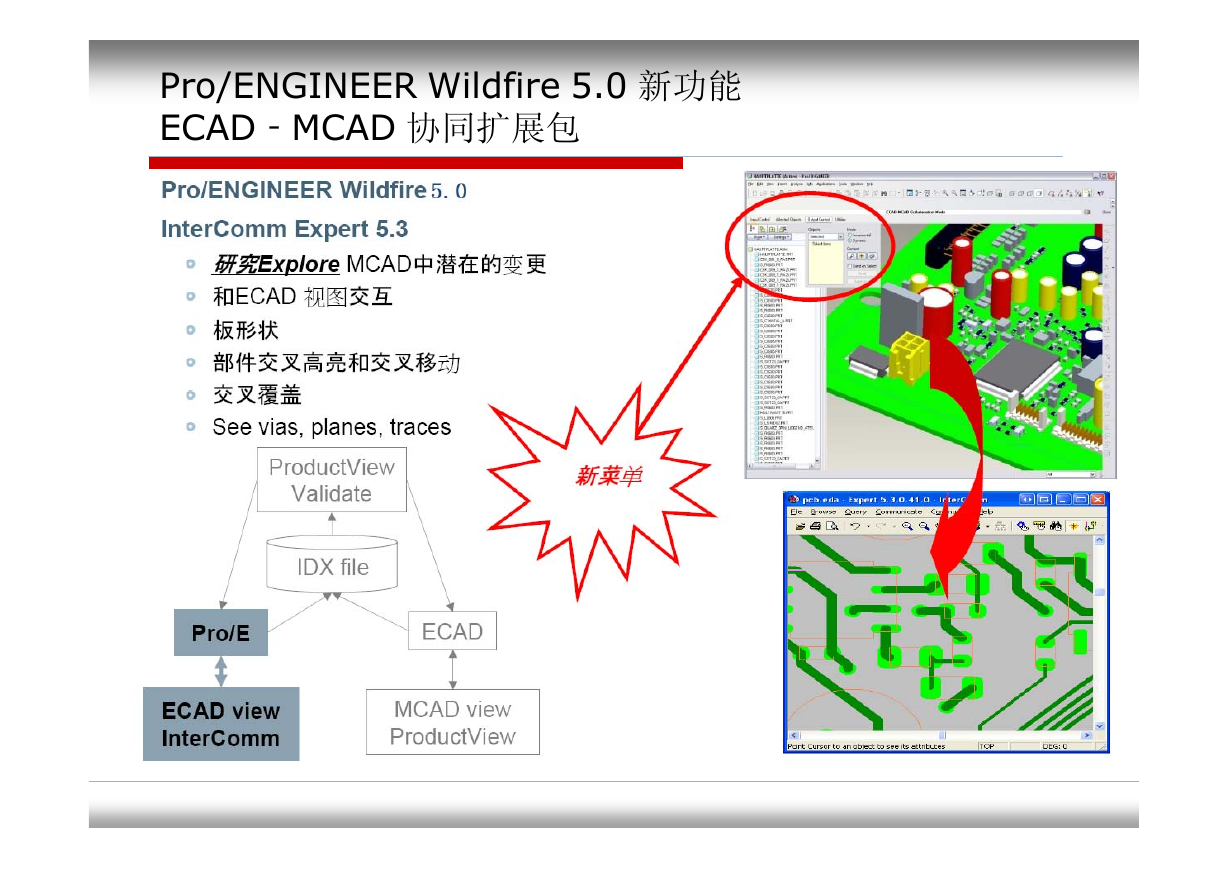

Pro/ENGINEER Wildfire 5.0 新功能 ECAD‐MCAD 协同扩展包
