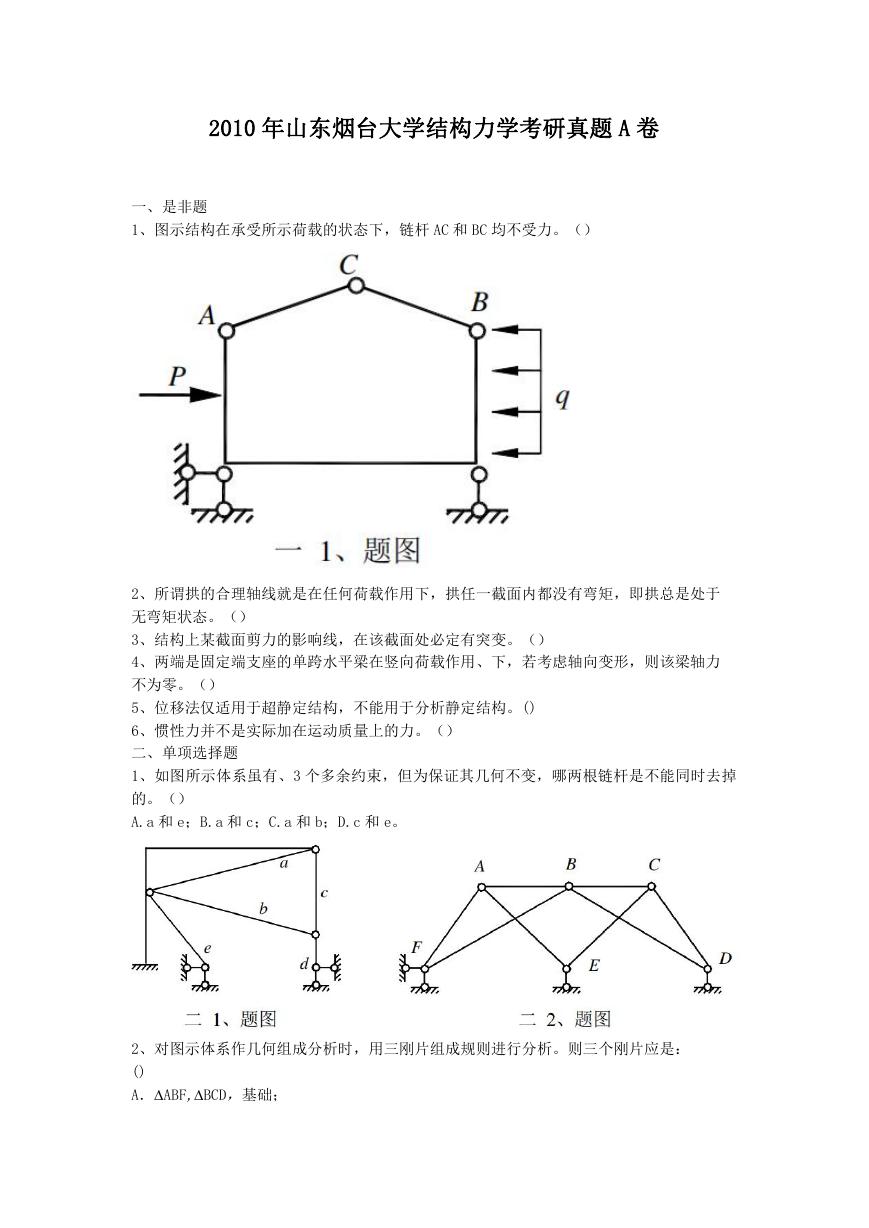

2010 年山东烟台大学结构力学考研真题 A 卷
一、是非题
1、图示结构在承受所示荷载的状态下,链杆 AC 和 BC 均不受力。()
2、所谓拱的合理轴线就是在任何荷载作用下,拱任一截面内都没有弯矩,即拱总是处于
无弯矩状态。()
3、结构上某截面剪力的影响线,在该截面处必定有突变。()
4、两端是固定端支座的单跨水平梁在竖向荷载作用、下,若考虑轴向变形,则该梁轴力
不为零。()
5、位移法仅适用于超静定结构,不能用于分析静定结构。()
6、惯性力并不是实际加在运动质量上的力。()
二、单项选择题
1、如图所示体系虽有、3 个多余约束,但为保证其几何不变,哪两根链杆是不能同时去掉
的。()
A.a 和 e;B.a 和 c;C.a 和 b;D.c 和 e。
2、对图示体系作几何组成分析时,用三刚片组成规则进行分析。则三个刚片应是:
()

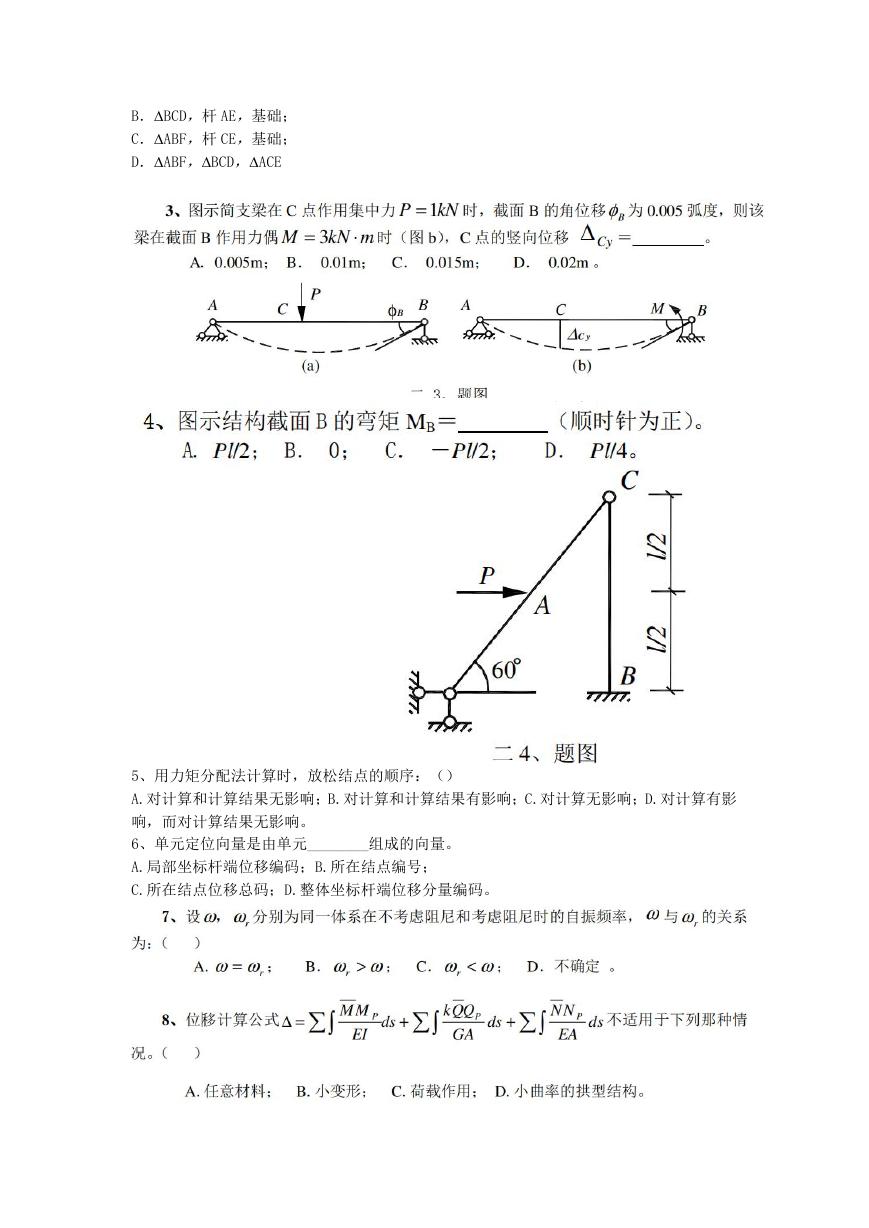

A.∆ABF,∆BCD,基础;
B.∆BCD,杆 AE,基础;
C.∆ABF,杆 CE,基础;
D.∆ABF,∆BCD,∆ACE
5、用力矩分配法计算时,放松结点的顺序:()
A.对计算和计算结果无影响;B.对计算和计算结果有影响;C.对计算无影响;D.对计算有影
响,而对计算结果无影响。
6、单元定位向量是由单元________组成的向量。
A.局部坐标杆端位移编码;B.所在结点编号;
C.所在结点位移总码;D.整体坐标杆端位移分量编码。

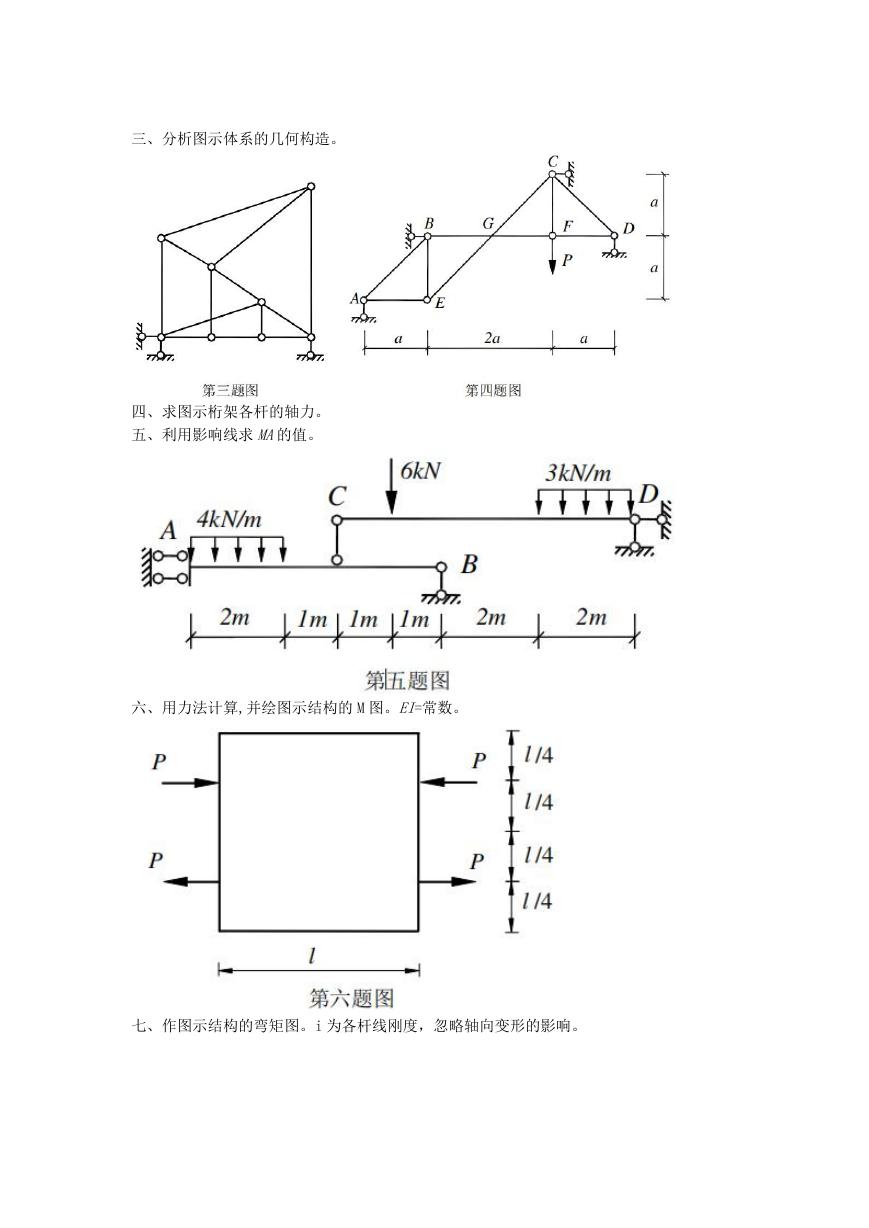

三、分析图示体系的几何构造。
四、求图示桁架各杆的轴力。
五、利用影响线求 MA的值。
六、用力法计算,并绘图示结构的 M 图。EI=常数。

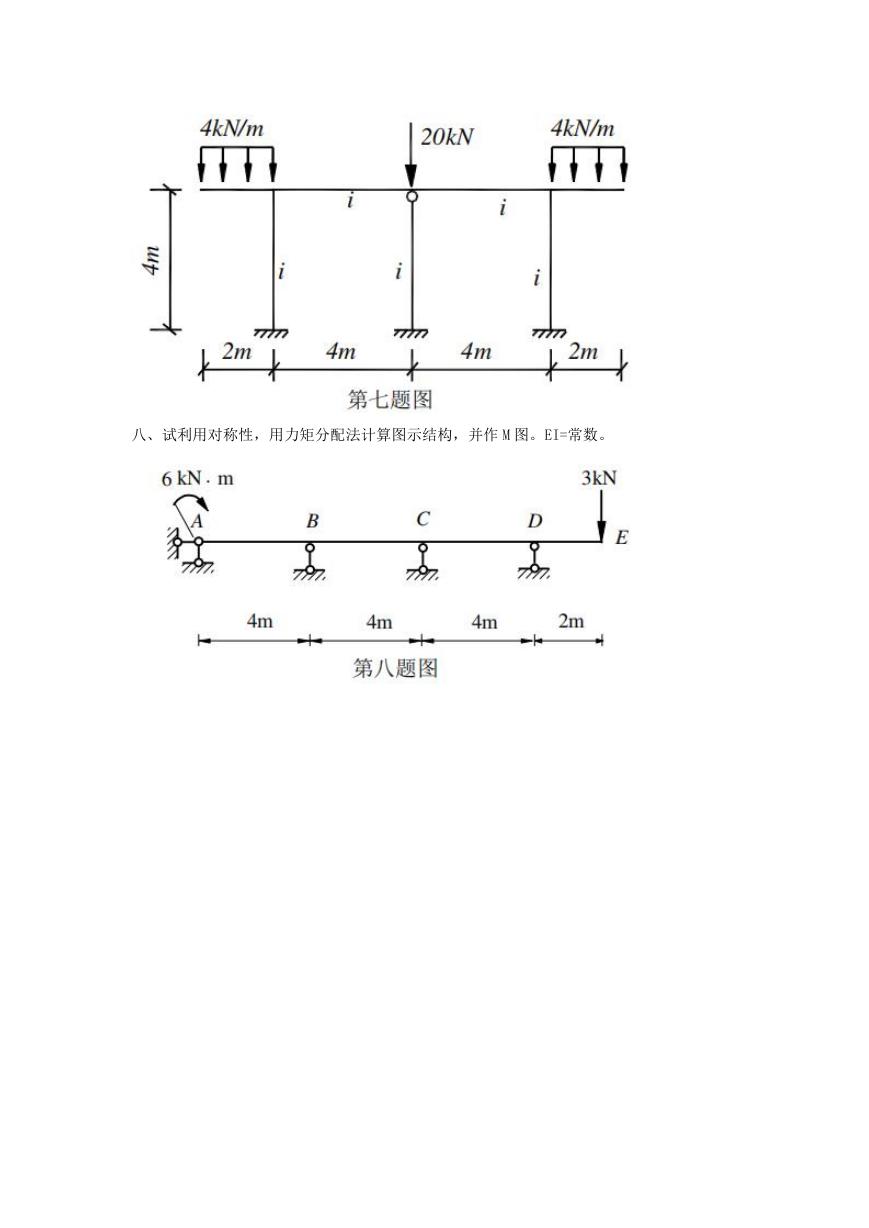

七、作图示结构的弯矩图。i 为各杆线刚度,忽略轴向变形的影响。
八、试利用对称性,用力矩分配法计算图示结构,并作 M 图。EI=常数。
