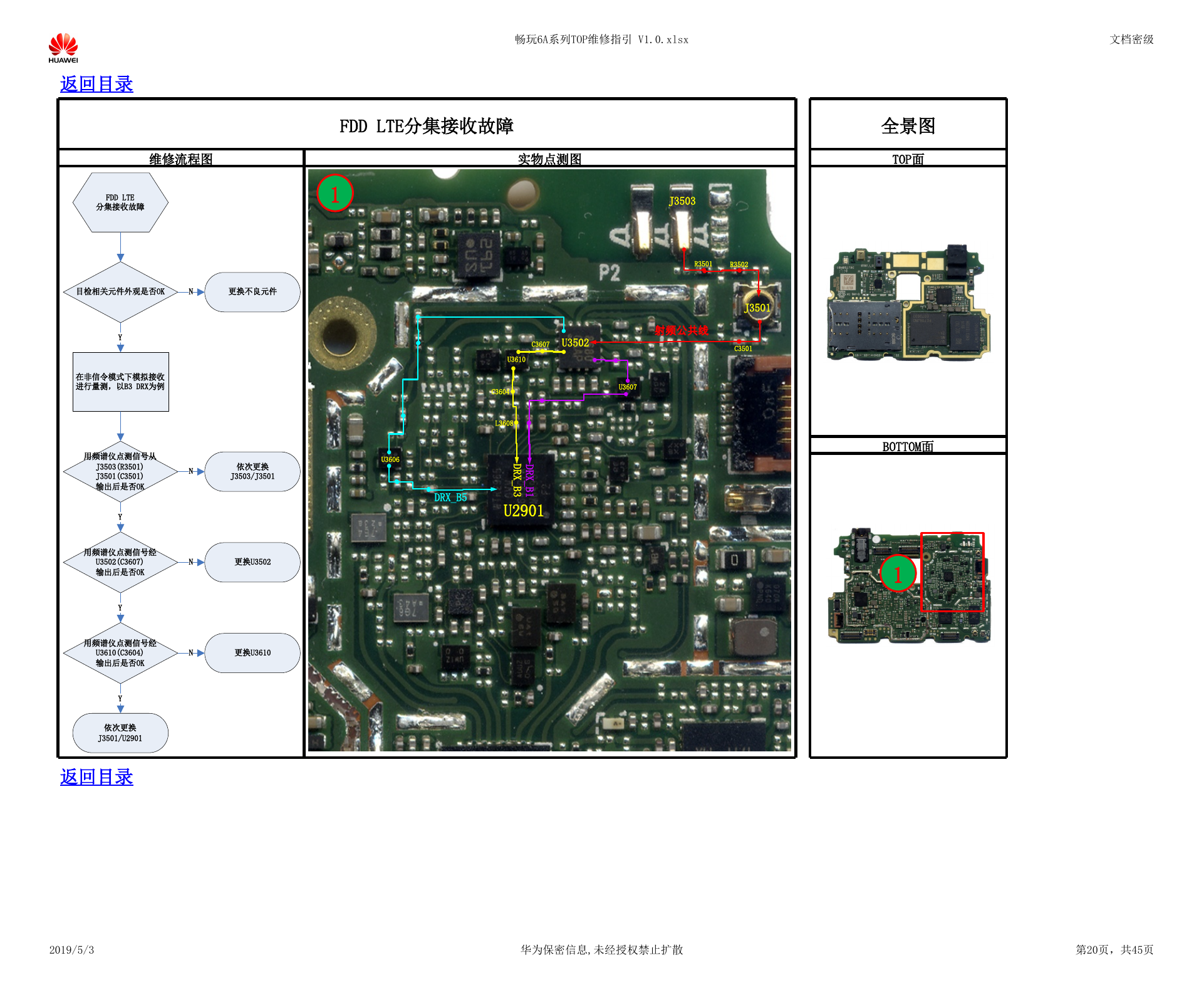

畅玩6A系列TOP维修指引 V1.0.xlsx 文档密级 返回目录 FDD LTE分集接收故障 维修流程图 实物点测图 全景图 TOP面 J3503 R3501 R3502 射频公共线 J3501 C3501 1 C3607 U3502 U3610 C3604 L3608 U3607 U3606 DRX_B5 D R X _ B 3 D R X _ B 1 U2901 BOTTOM面 1 返回目录 2019/5/3 华为保密信息,未经授权禁止扩散 第20页，共45页 FDD LTE分集接收故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟接收进行量测，以B3 DRX为例用频谱仪点测信号从J3503(R3501)J3501(C3501)输出后是否OKY依次更换J3503/J3501NN用频谱仪点测信号经U3502(C3607)输出后是否OKNY更换U3502Y用频谱仪点测信号经U3610(C3604)输出后是否OK更换U3610依次更换J3501/U2901NY
